Modulo Cargador de Bateria 18650 Shield 1/2/4 Baterias

Descripción:

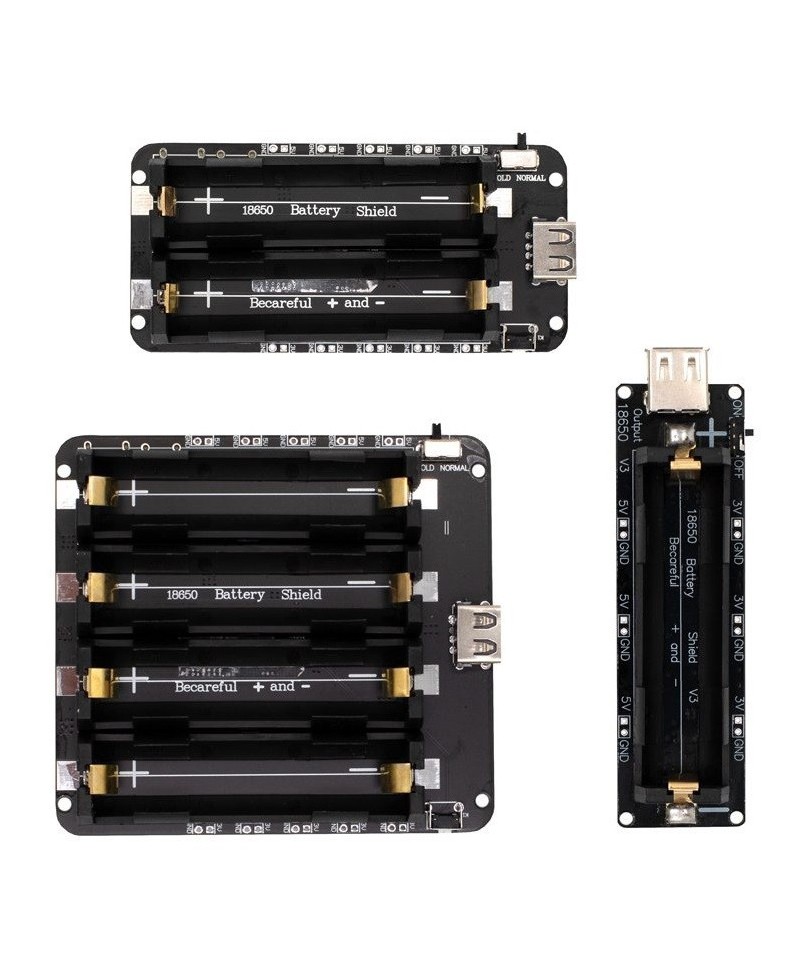

Shield para carga de baterías 18650, disponible en modelo V3, V8, V9.

El modelo V3 solo es para cargar una batería y tiene 3 salidas de voltaje de 3.3V y 3 salidas de 5V.

El V8 es para cargar dos baterías en paralelo, tiene 5 salidas de voltaje de 3.3V así como otras 5 de 5V DC.

El modelo V9 es para cargar 4 baterías en paralelo y al igual que el modelo V8 tiene 5 salidas de voltaje de 3.3 V así como otras 5 de 5 VDC.

Todos los modelos incluyen un puerto USB de tipo A hembra que es un conector de salida de voltaje de 5V DC y un conector micro USB tipo hembra como conector de entrada para alimentar las baterías, los modelos V8 y V9 también incluyen un puerto USB de tipo C como entrada.

Estos módulos se venden por separado así que asegúrate de seleccionar el modelo correcto de acuerdo a tus requerimientos. Estos módulos son ideales para tener una fuente de alimentación portátil para diferentes proyectos electrónicos. Ya sea proyectos con ESP32, Arduino, Raspberry Pi, entre otros que trabajen con 5V o 3.3V DC. También son ideales para hacer tu propia power bank.

*Nota: Tener cuidado al ingresar las baterías 18650 al los Shields ya que si conectas las baterías invertidas se dañará el circuito de carga, verifica la polaridad de la batería con un multímetro y después insértala como indica la polaridad del Shield.

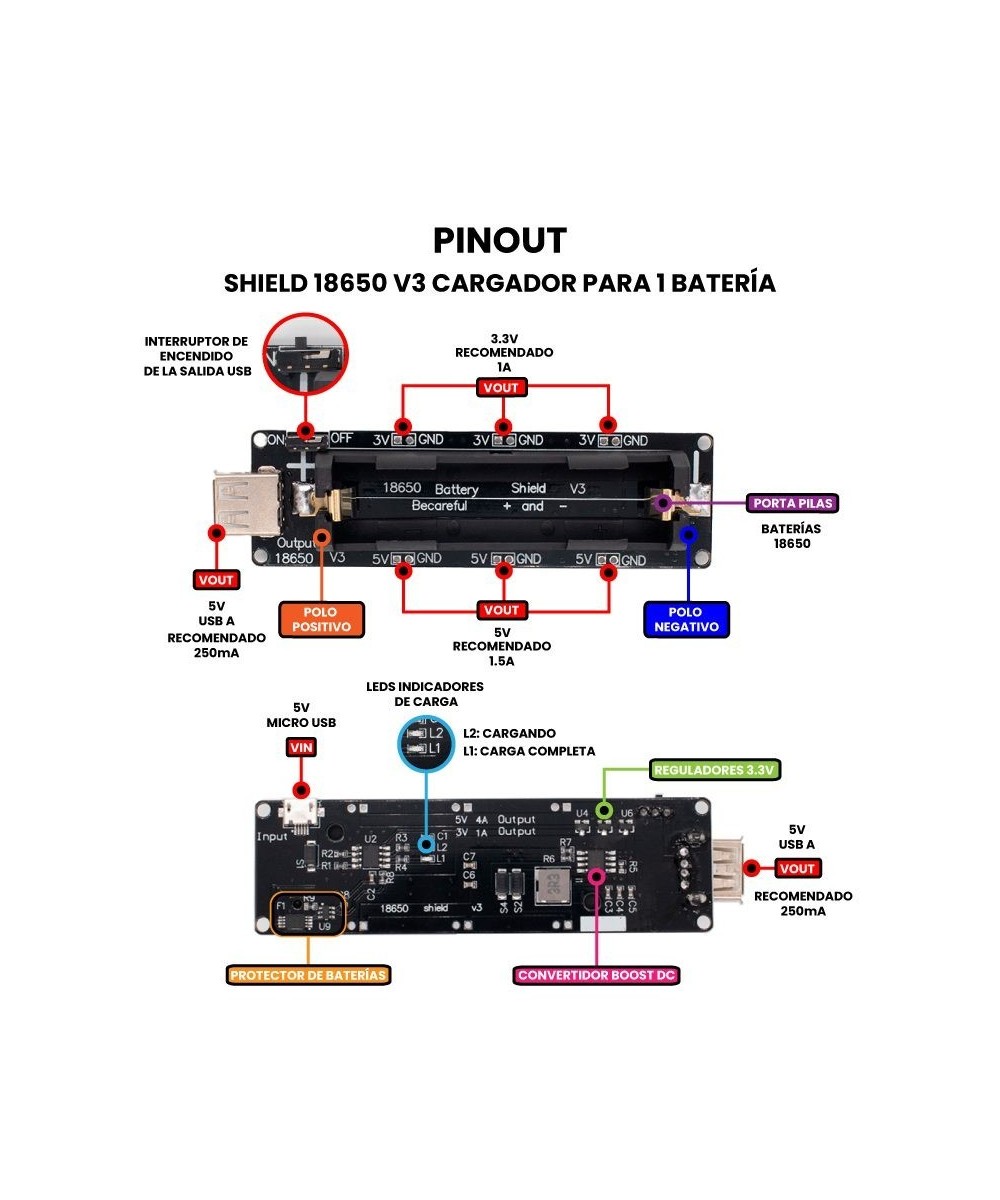

Shield 18650 V3 cargador para 1 batería

Modelo: 18650 Shield V3

Color de PCB: Negro

Ranuras para baterías: 1 batería 18650

Voltaje de entrada:  Puerto Micro USB 5V

Voltaje de salida:

USB tipo A: 5V

3 pines: 3.3V

3 pines: 5V

Corriente de carga Micro USB: 600mA – 800mA

Corriente de salida (Dependiendo de la corriente de la batería):

Máximo pines 5V: 1.5A

Máximo pines 3V: 1A

Recomendado USB tipo A: 250mA

Indicadores LED:

L1: Verde o azul, significa carga completa

L2: Rojo, significa cargando

Protección de la batería:

Sobrecarga

Descarga excesiva

Incorpora interruptor para control de salida del puerto USB tipo A

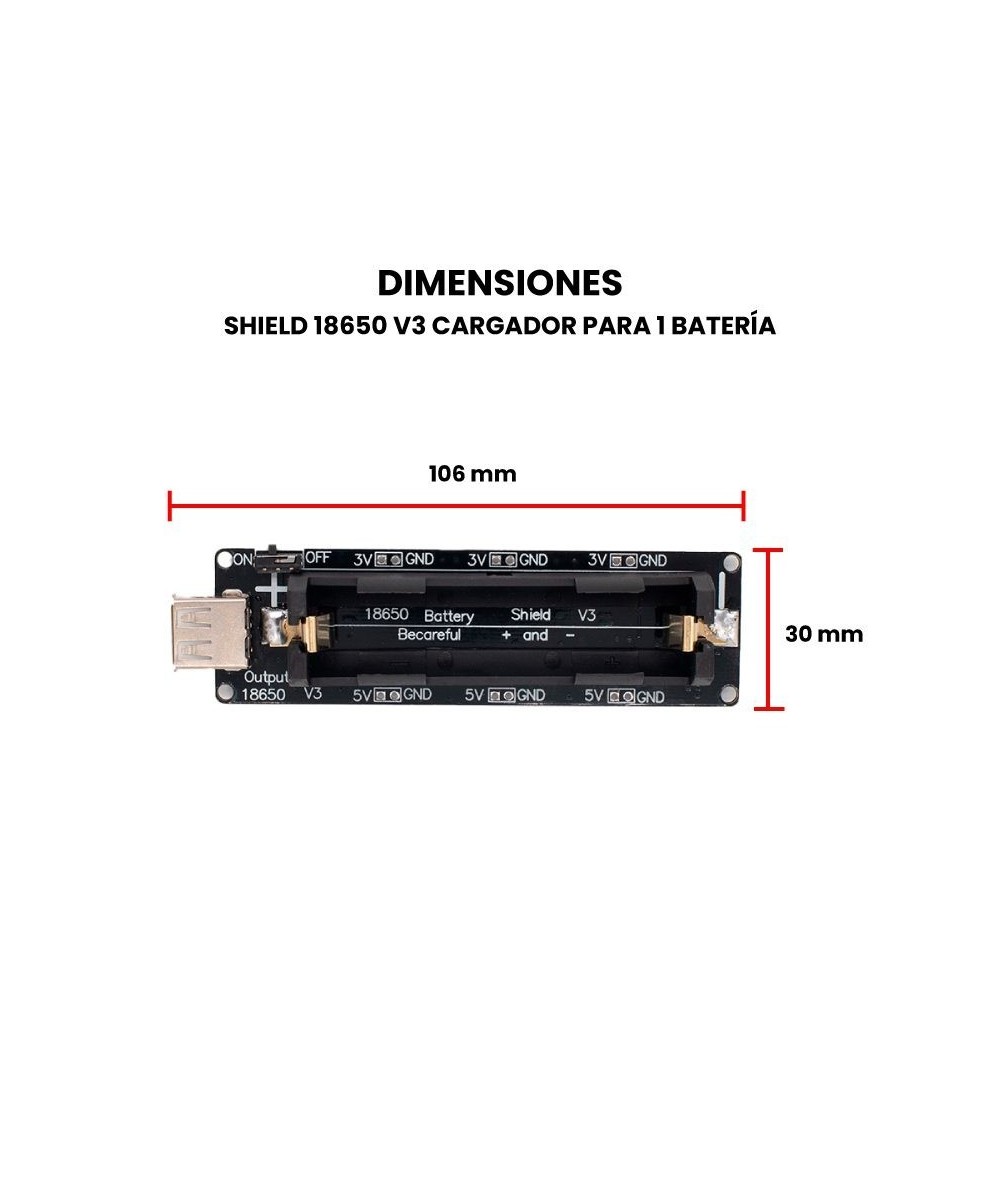

Dimensiones: 106 mm x 30 mm x 20.5 mm (largo x ancho x alto)

Peso: 5g

*Nota: La serigrafía de la PCB puede indicar otros valores de voltaje y corriente

Shield 18650 V8 Cargador para 2 baterías en paralelo

Modelo: 18650 Shield V8

Color de PCB: Negro

Ranuras para baterías: 2 baterías 18650 en paralelo

Voltaje de entrada:

MicroUSB: 5V

USB tipo C: 5V

Voltaje de salida:

USB tipo A: 5V

5 pines: 3.3V

5 pines: 5V

Corriente de salida (Dependiendo de la corriente de la batería):

Recomendado USB tipo A: 250mA

Máximo pines 5V: 4A (Puede haber caída de voltaje)

Recomendado pines 5V: 1.5A

Máximo pines 3V: 1A

Corriente de carga Micro USB: 600mA – 800mA

Incorpora interruptor y botón para control de la salida USB y pines

Indicadores LED (Porcentaje de la carga total):

D5: 25%

D6: 50%

D7: 75%

D8: 100%

Eficiencia de conversión: Hasta 95%

Dimensiones: 101 mm x 49 mm x 22.1 mm (largo x ancho x Alto)

Peso: 40g

*Nota: La serigrafía de la PCB puede indicar otros valores de voltaje

Shield 18650 V9 Cargador para 4 baterías en paralelo

Modelo: 18650 Shield V9

Color de PCB: Negro

Ranuras para baterías: 4 baterías 18650 en paralelo

Voltaje de entrada:

Puerto Micro USB: 5V

USB tipo C: 5V

Voltaje de salida:

USB tipo A: 5V

5 pines: 3.3V

5 pines: 5V

Corriente de carga Micro USB: 600mA – 800mA

Corriente de salida (Dependiendo de la corriente de la batería):

Recomendado USB tipo A: 250mA

Máximo pines 5V: 4A (Puede haber caída de voltaje)

Recomendado pines 5V: 1.5A

Máximo pines 3V: 1A

Incorpora interruptor y botón para control de la salida USB y pines

Indicadores LED (Porcentaje de la carga total):

D5: 25%

D6: 50%

D7: 75%

D8: 100%

Eficiencia de conversión de hasta 95%

Dimensiones: 100.8 mm x 93.1 mm x 22.1 mm (largo x ancho x alto)

Peso: 74g

*Nota: La serigrafía de la PCB puede indicar otros valores de voltaje
