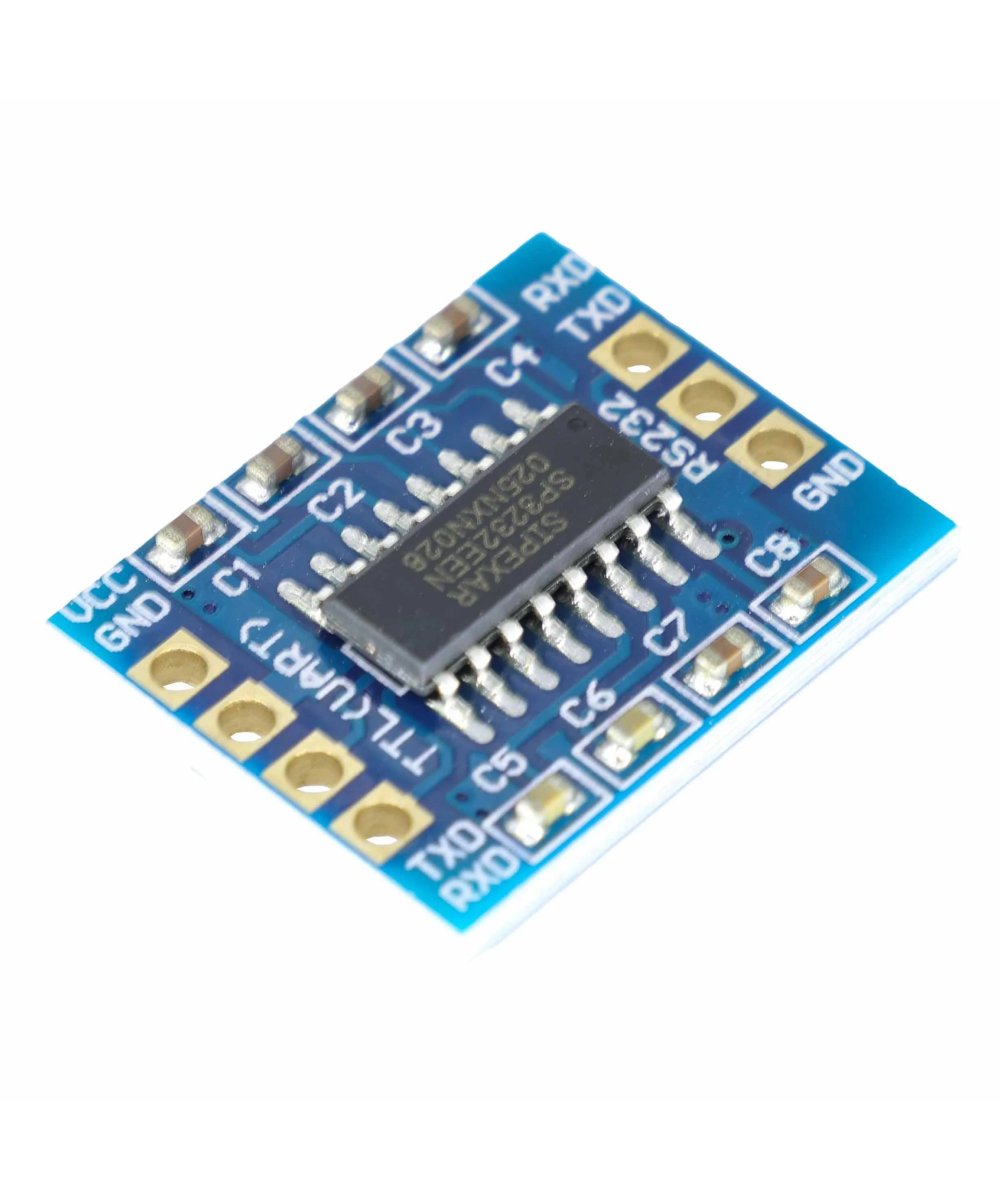

Módulo RS232 SP3232 TTL a RS232 doble canal

El módulo convertidor SP3232 de TTL a RS232 proporciona conversión de señal entre RS232 y TTL en ambas direcciones. Está diseñado para la comunicación serial entre microcontroladores y puertos COM de computadoras. El módulo se puede utilizar para la expansión de puertos seriales y otras tareas de conexión serial. Incluye el chip SP3232 y funciona con una entrada de CC de 3 V a 5,5 V. Su tamaño compacto lo hace ideal para proyectos de electrónica y robótica que requieren conversión de RS232 a TTL.

Características del módulo convertidor SP3232 TTL a RS232

Conversión bidireccional de RS232 a TTL

Chip SP3232 incluido

Compatibilidad con comunicación por puerto serie

Soporte para expansión en serie

Tamaño de módulo compacto

Especificaciones del módulo convertidor SP3232 TTL a RS232

Voltaje de entrada: CC 3V-5,5V

Chip utilizado: SP3232

Tipo de comunicación: Conversión de RS232 a TTL y de TTL a RS232

Aplicaciones: Microcontroladores y comunicación informática

Aplicaciones: programación de dispositivos y reparación de hardware

Aplicaciones: expansión de puerto serie

Aplicaciones: GPS, radio, dispositivos móviles y otros dispositivos electrónicos.

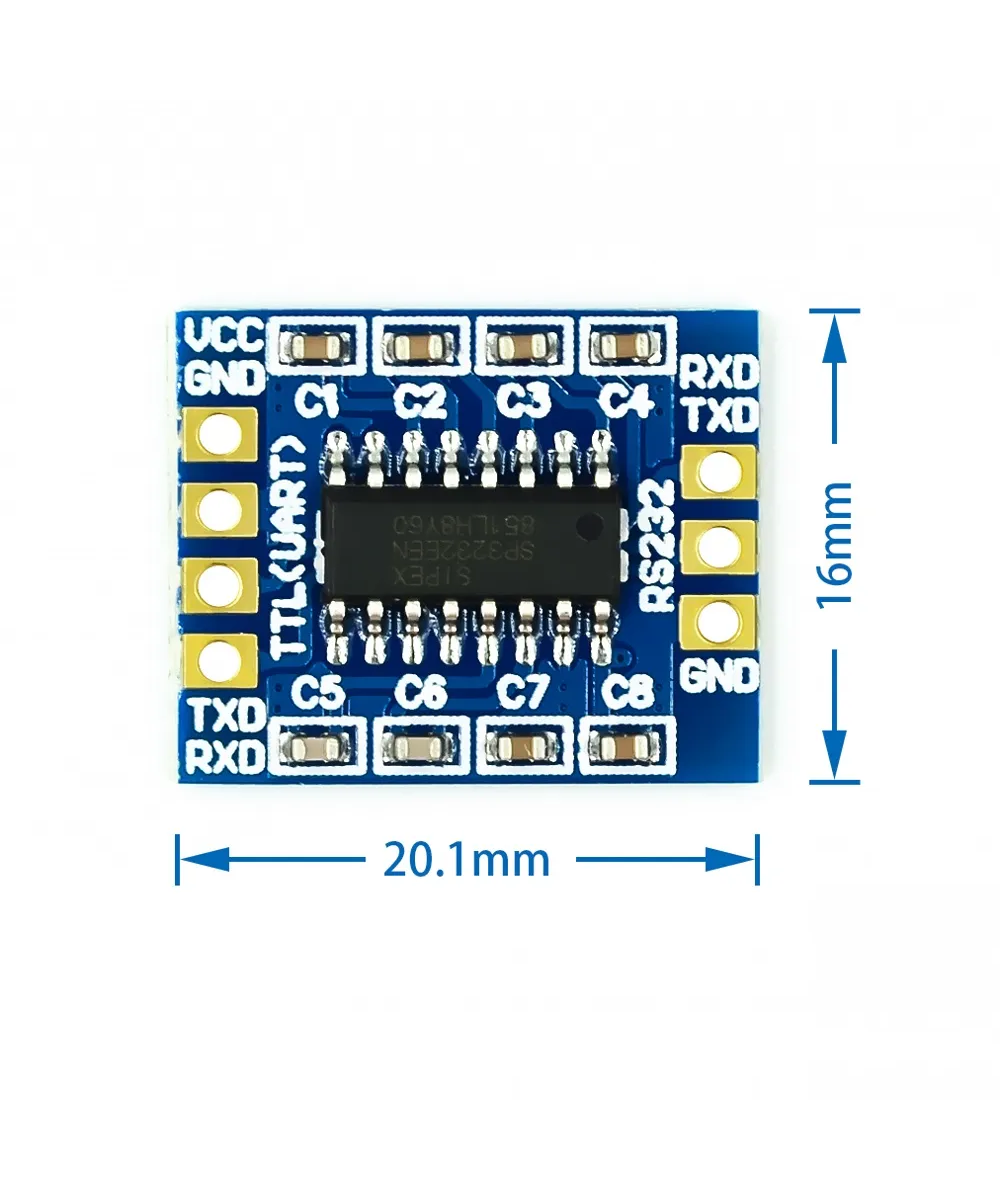

Dimensiones: 29x17x5 mm

Cómo usar el módulo convertidor SP3232 TTL a RS232

Conecte VCC a una fuente de alimentación de CC de 3V-5.5V.

Conecta GND con GND.

Conecte TXD al terminal RX del microcontrolador.

Conecte RXD al terminal TX del MCU.

Para el lado RS232, conecte RXD al terminal TX del dispositivo externo, TXD al terminal RX del dispositivo externo y GND a GND.

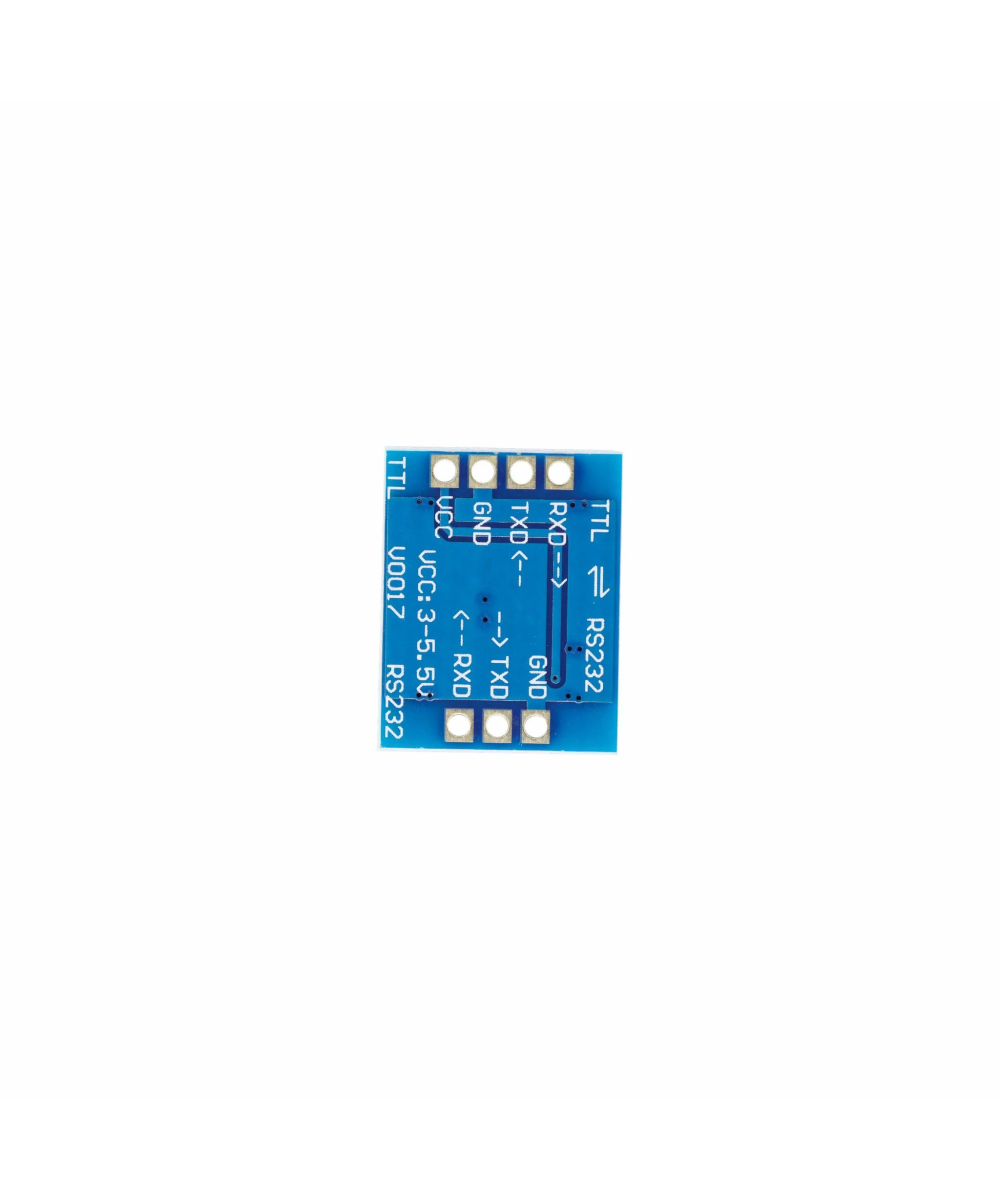

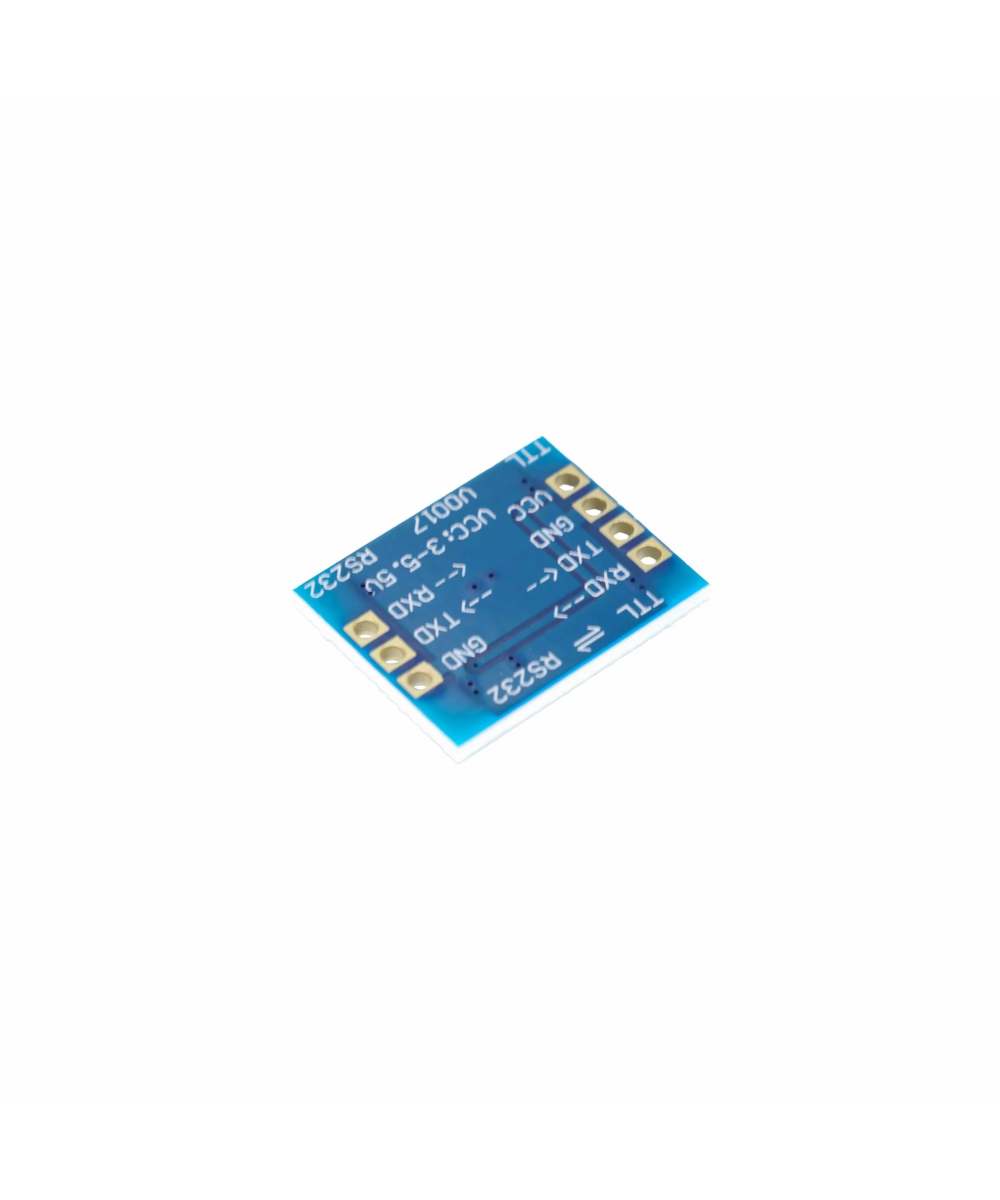

Diagrama de Pines (Pinout)

1. VCC (Pin superior)

o Función: Entrada de alimentación lógica del módulo.

o Voltaje soportado: 3.0V a 5.5V DC. Debe conectarse al voltaje con el que trabaje tu microcontrolador (por ejemplo, 3.3V para una Raspberry Pi/ESP32 o 5V para un Arduino Uno).

2. GND

o Función: Tierra común / Referencia de 0V.

o Conexión: Debe unirse a la tierra común de todo el circuito.

3. TXD (Señal con flecha apuntando hacia afuera)

o Función: Transmisión de datos serie (Transmit Data).

o Conexión: Envía la información que recibe el módulo hacia el exterior.

4. RXD (Señal con flecha apuntando hacia adentro)

o Función: Recepción de datos serie (Receive Data).

o Conexión: Recibe la información entrante del exterior hacia el módulo.

5. GND

o Función: Segunda línea de tierra común.

o Conexión: Internamente está conectada al mismo nodo que el segundo pin superior (puedes usar cualquiera de los dos o ambos según tu comodidad de cableado).
