Descripción:
Construye tu propio cargador rápido USB-C PD de 45 W Reduce la entrada de CC de voltaje fijo.
Entrada: 10,5 – 32 V DC 0.217 x 0.083 in DC barril Jack (centro positivo) Salida: USB-C o USB-A, 45 W 3 – 20 V DC (se ajusta automáticamente según el protocolo de carga rápida) Corriente máxima: 3 V3.6 A 5 V3 A 9 V3 A 12 V3 A 15 V 2.3 A 2.3 A 2.3 A 20 V 2.3 A A
Soporta todos los principales protocolos de carga rápida: USB-C PD 5V/7V/9V/12V/15V/20V QC 2.0 QC 3.0 BC 1.2 Apple 2.4A SFCP SCP MTK PE + 1.1/PE+2.0.
Compensación de resistencia del cable Hasta un 97% de eficiencia de conversión 1.969 x 0.787 x 0.669 in Control IC IP6518.
La entrada debe ser de 2 V más alta que la salida. La salida USB-C y USB-A no se deben utilizar simultáneamente.
Incluye:

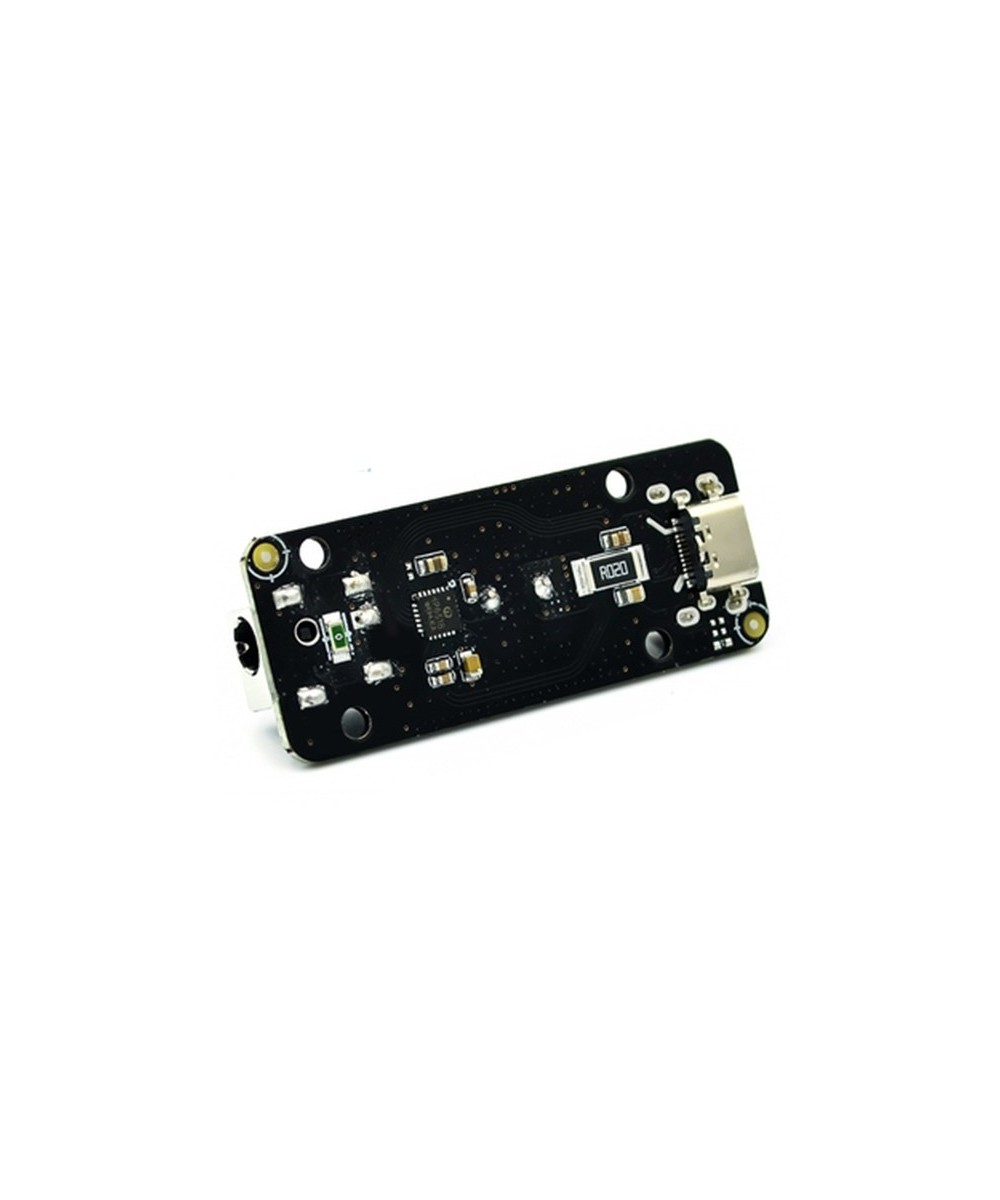

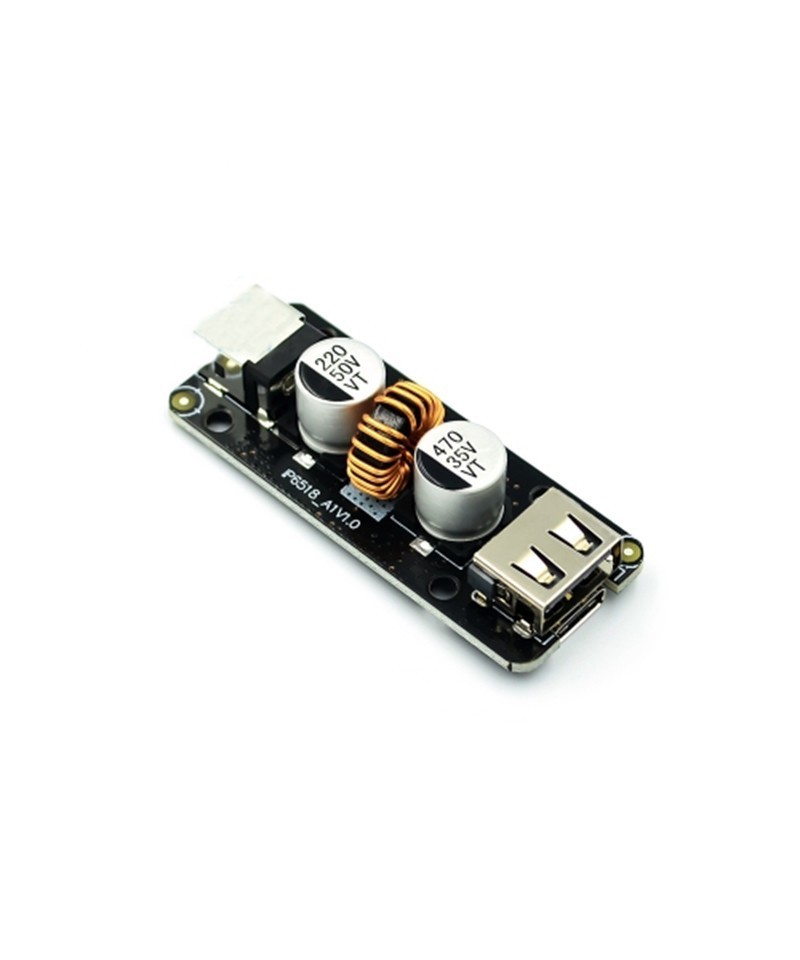

1 x Modulo de Carga Rapida de Protocolo IP6518 BC1.2PD QC3.0 USB-A/USB-C
