Descripcion:

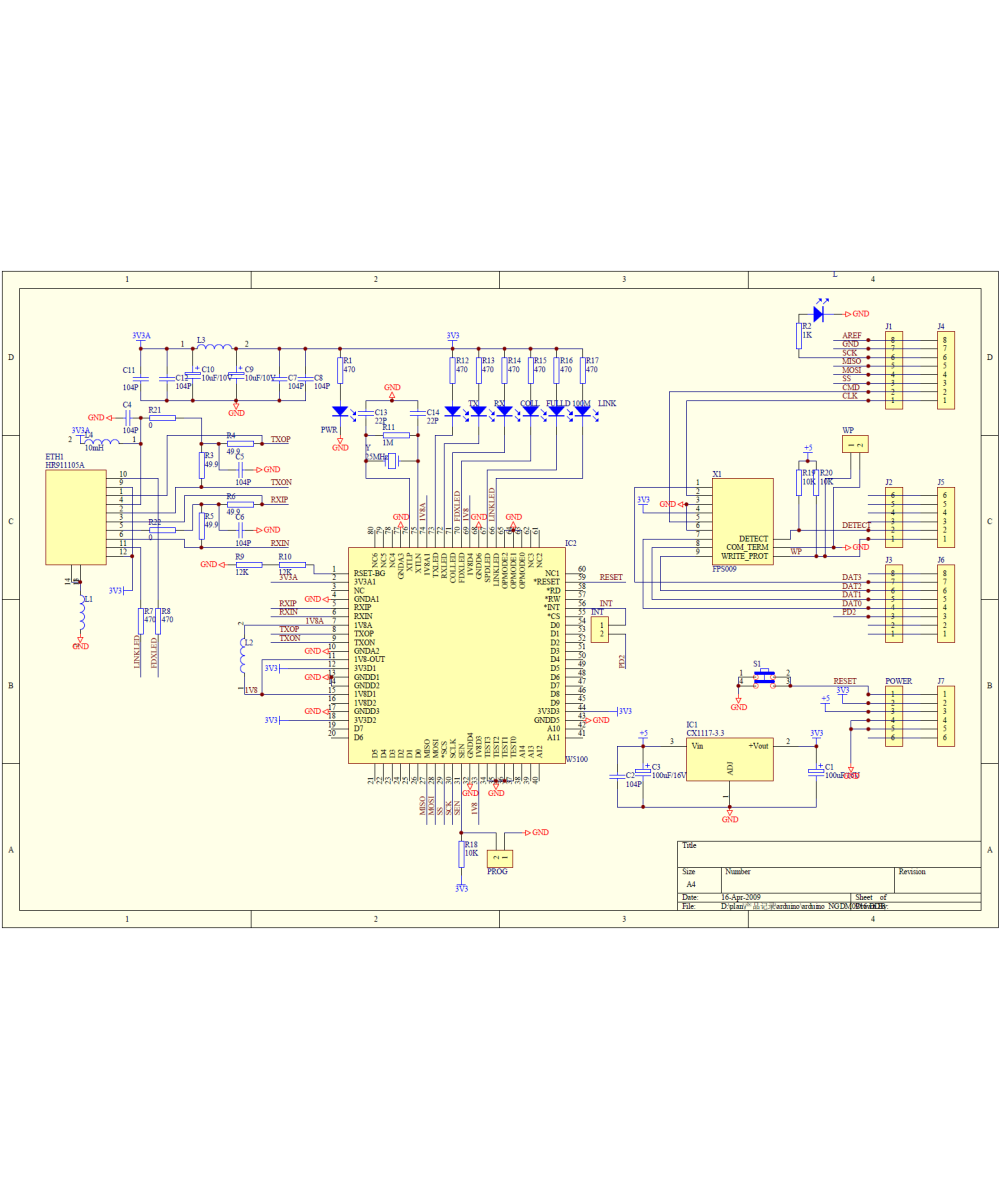

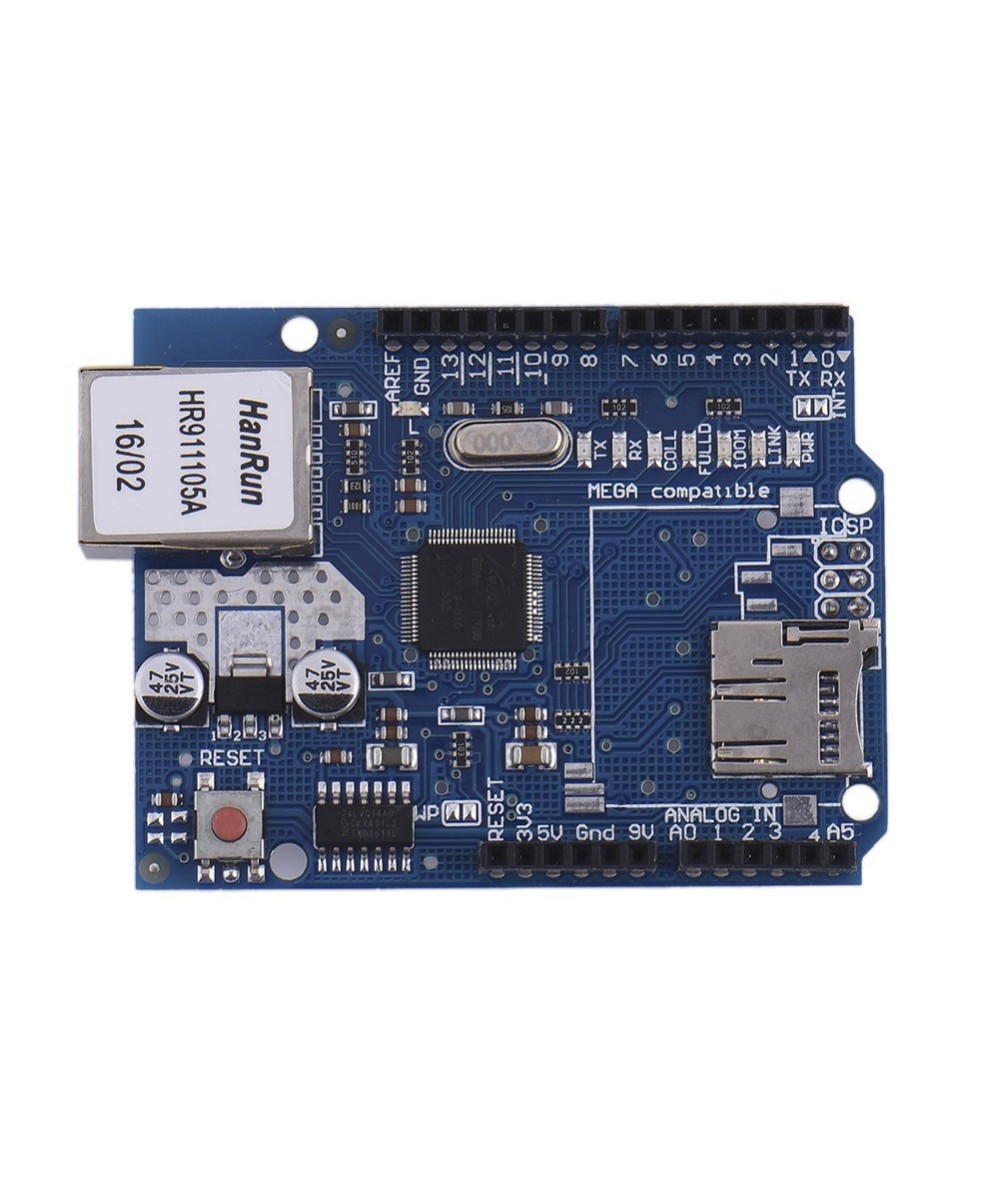

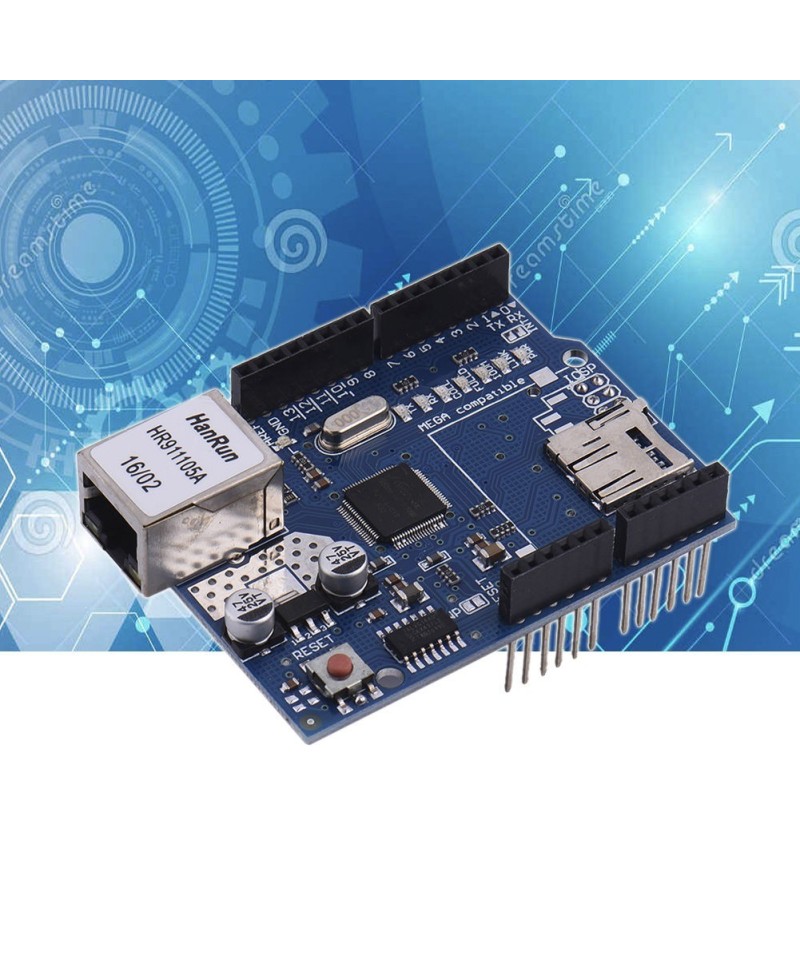

El Shield Ethernet W5100 es una herramienta que abre un sin fin de formas para controlar tu Arduino a través de Internet o de la LAN de tu casa. Domótica, automatización, Internet de las cosas (IoT), control y monitoreo remoto, etc, son algunos de los campos donde se puede utilizar este shield. Es compatible con Arduino Uno, Mega y Leonardo. Además las librerías Ethernet y SD vienen incluidas por defecto en el IDE de Arduino, por lo que no hay necesidad de descargar librerías adicionales.

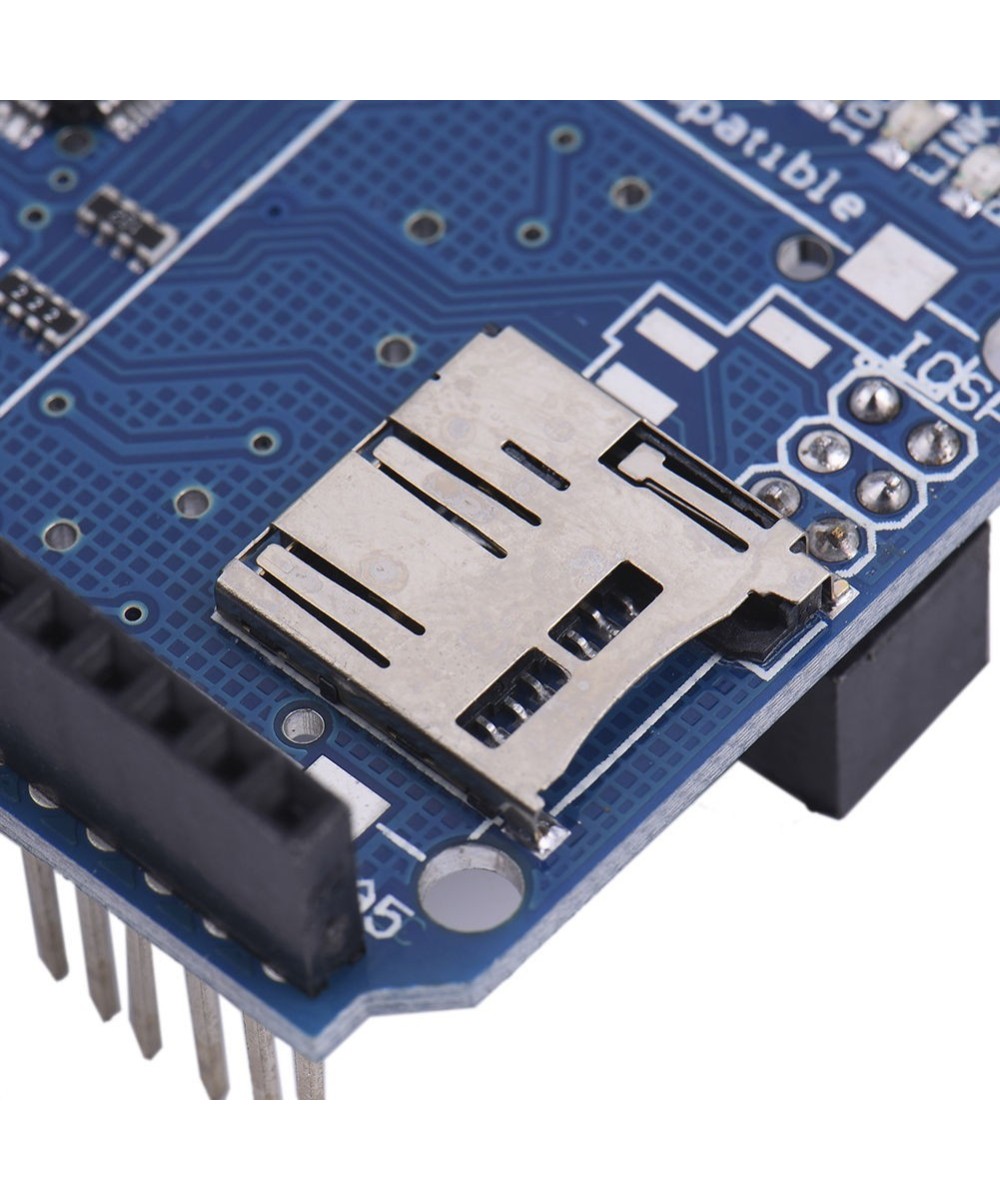

Esta última versión incluye un slot para tarjetas micro-SD, el cual puede ser empleado para almacenar archivos que podrás poner disponibles a través de la red. En esta revisión del shield también se incluye un controlador de reset, esto es para asegurarse que el módulo W5100 Ethernet inicie correctamente al ser energizado. Revisiones previas de este shield no eran compatibles con el Mega y necesitaban reset manual después de conectarlo.
El Shield Ethernet tiene una interfaz digital SPI, por lo que debemos revisar cuales son los pines SPI en el modelo de Arduino a utilizar, En Arduino Uno son los pines digitales 11, 12 y 13, para Arduino Mega emplea los pines 50,51 y 52. En ambas tarjetas (Uno y Mega) el pin 10 es empleado para seleccionar el W5100 y el pin 4 para la tarjeta SD. Debemos tomar en cuenta que esos pines solo se usaran para SPI y ya no estarán disponibles para otras tareas. Así mismo tomar en cuenta que en el Arduino Mega a pesar de que el pin 53 (pin SS) no es empleado para seleccionar ni el W5100 ni la tarjeta SD, debe ser configurado como una salida ya de otra manera la interfaz SPI no funcionará.
Debido que el chip W5100 y la tarjeta SD comparten el mismo bus SPI, solo uno podrá estar activo a la vez. Si se desea usar ambos periféricos, debemos tomar en cuenta esto. Si no se hará uso de algunos de estos chips debemos deshabilitarlos explícitamente. Para deshabilitar la tarjeta SD, configurar el pin 4 como salida y escribir HIGH. Para deshabilitar el chip ethernet W5100 configurar el pin 10 como una salida en HIGH.

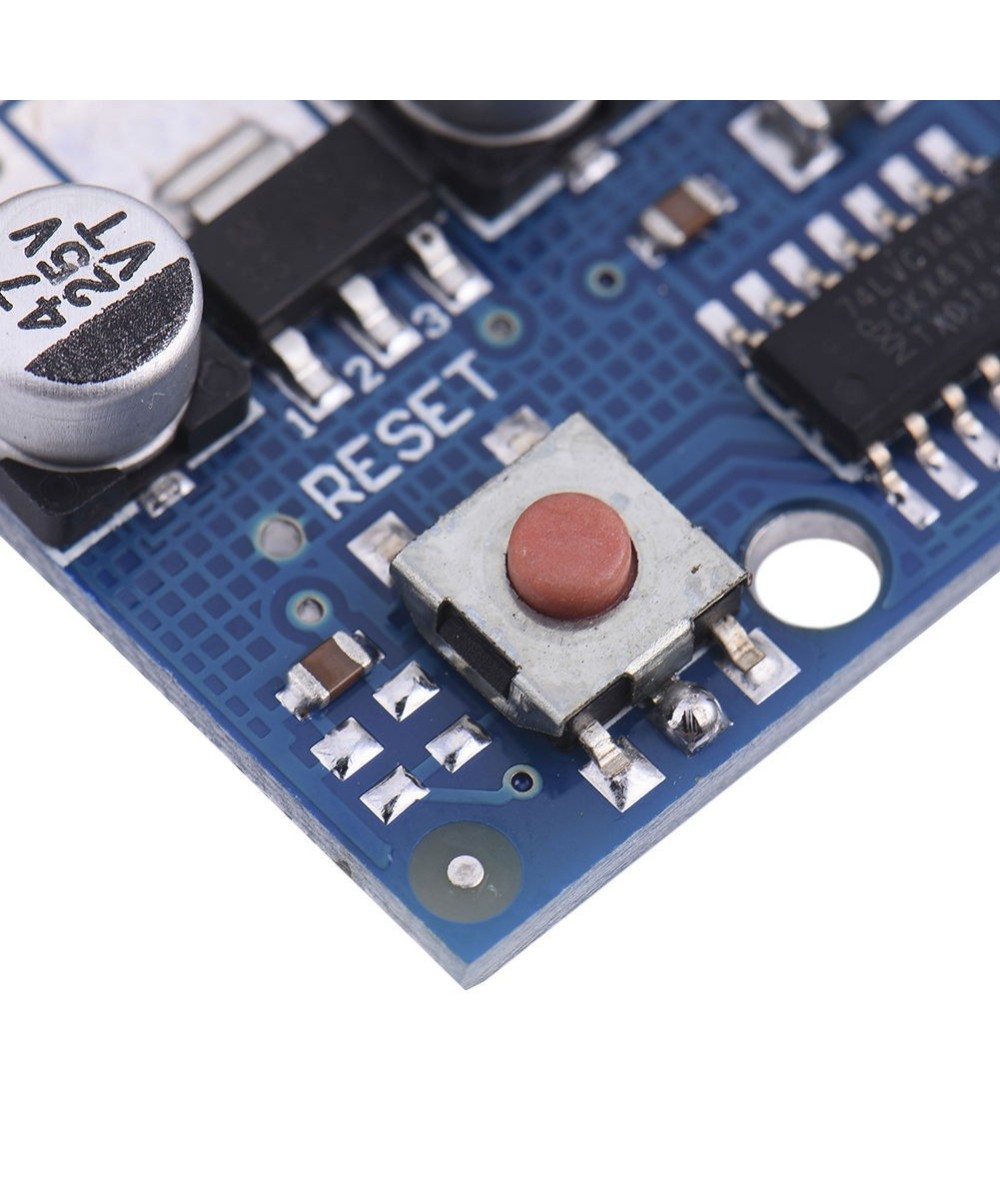

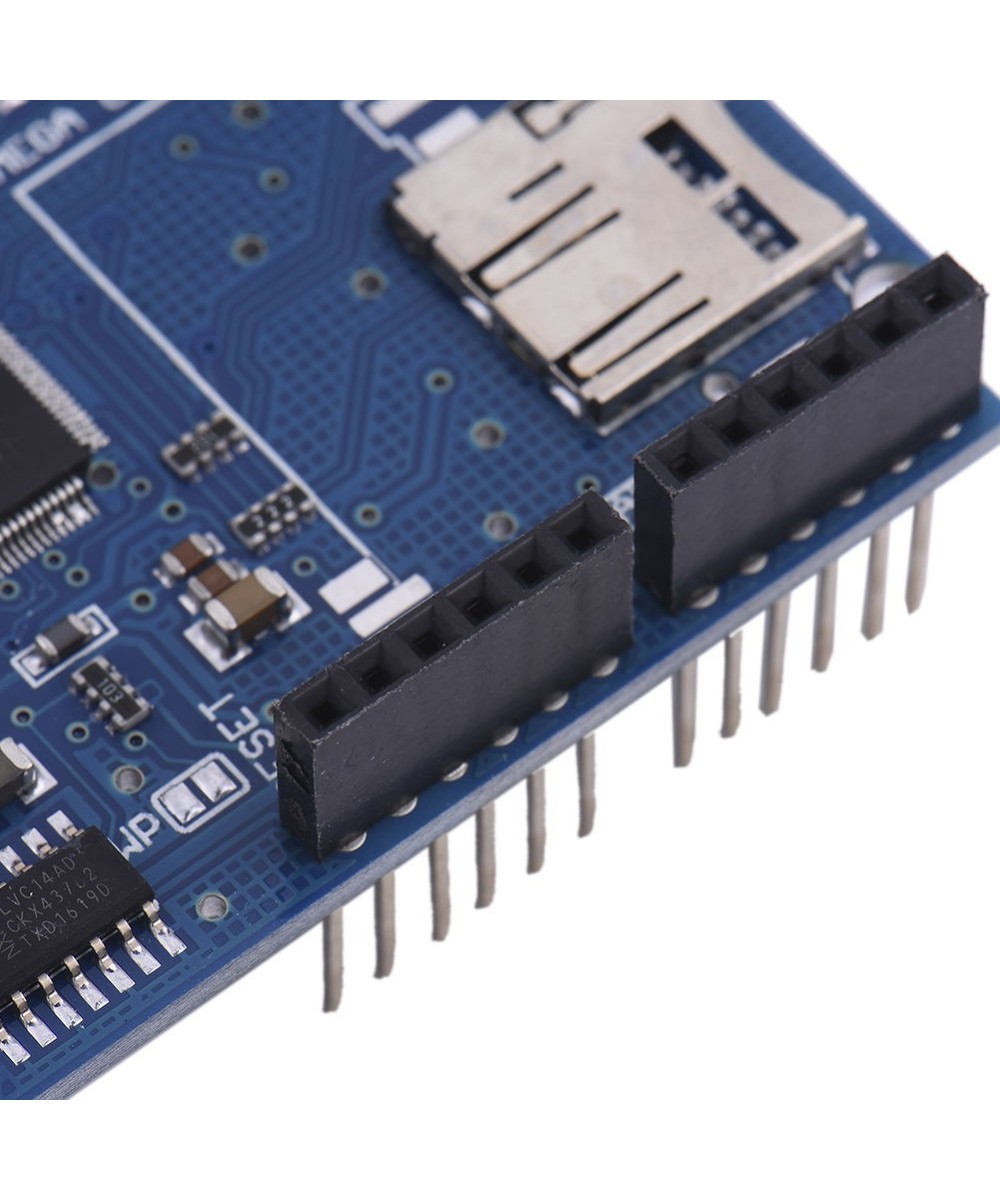

El shield posee un conector RJ45 estándar para Ethernet. El botón de reset inicializa tanto el shield como el Arduino. Una gran ventaja de este shield es que es apilable por lo que podrás disponer de todos sus pines en otros shields.
Especificaciones:
- Voltaje de Operación: 5V DC

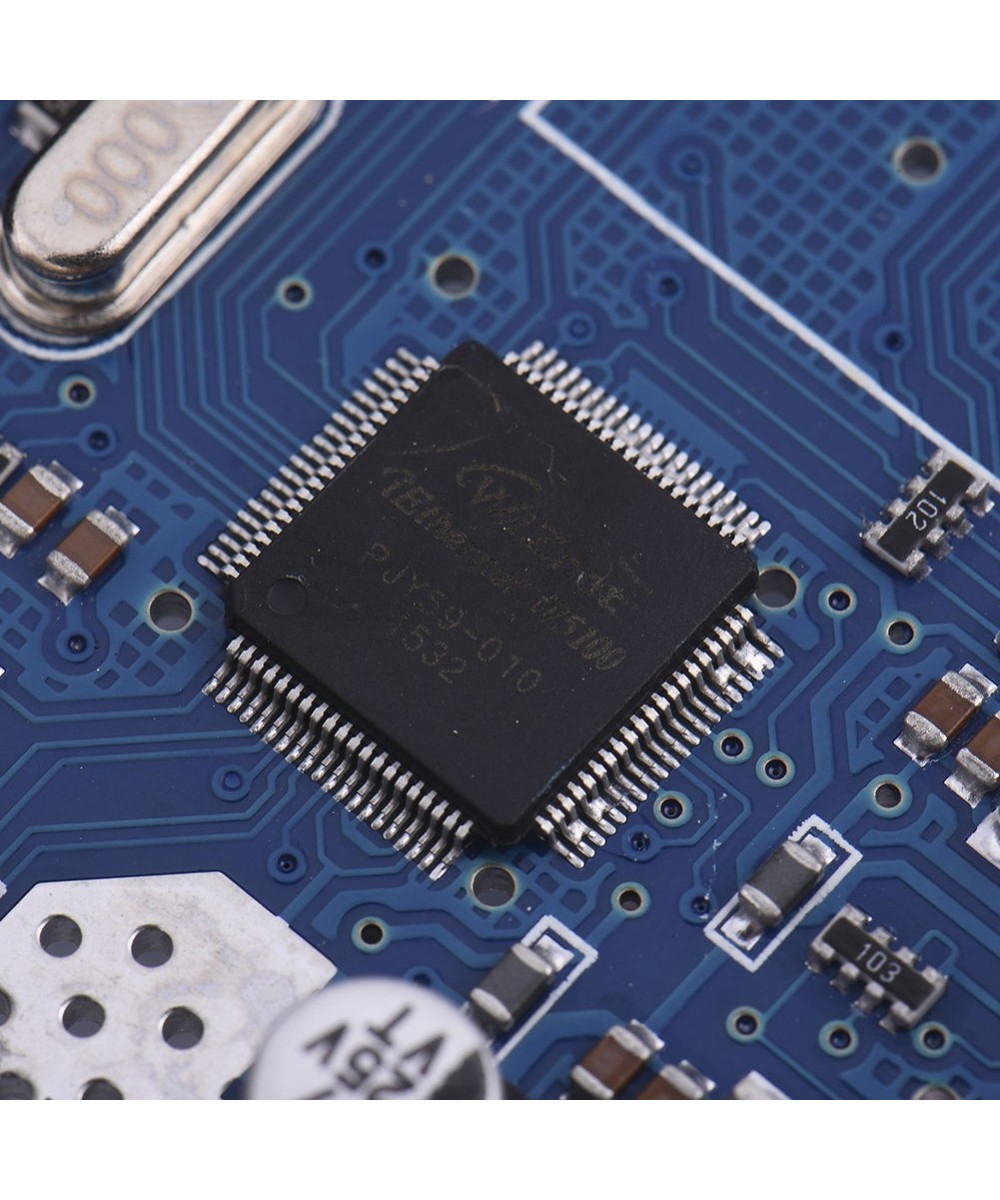

- Chip Ethernet: Wiznet W5100
- Velocidad Ethernet: 10/100 Mbps
- Conector RJ45
- Interface: SPI
- Compatible con Arduino Uno, Mega, Leonardo
- Lector MicroSD Card
Enlaces de interés:
Librería para Arduino: Webduino
Nota en caso de usar cables Ethernet largos (mayor a 10m.)
Video: ¿Qué es Ethernet TCP/IP?
Contenido:
1 x Modulo de Red shield para Arduino W5100
