Módulo Detector de RF de Fase de Amplitud AD8302

L350.00
Impuestos incluidos

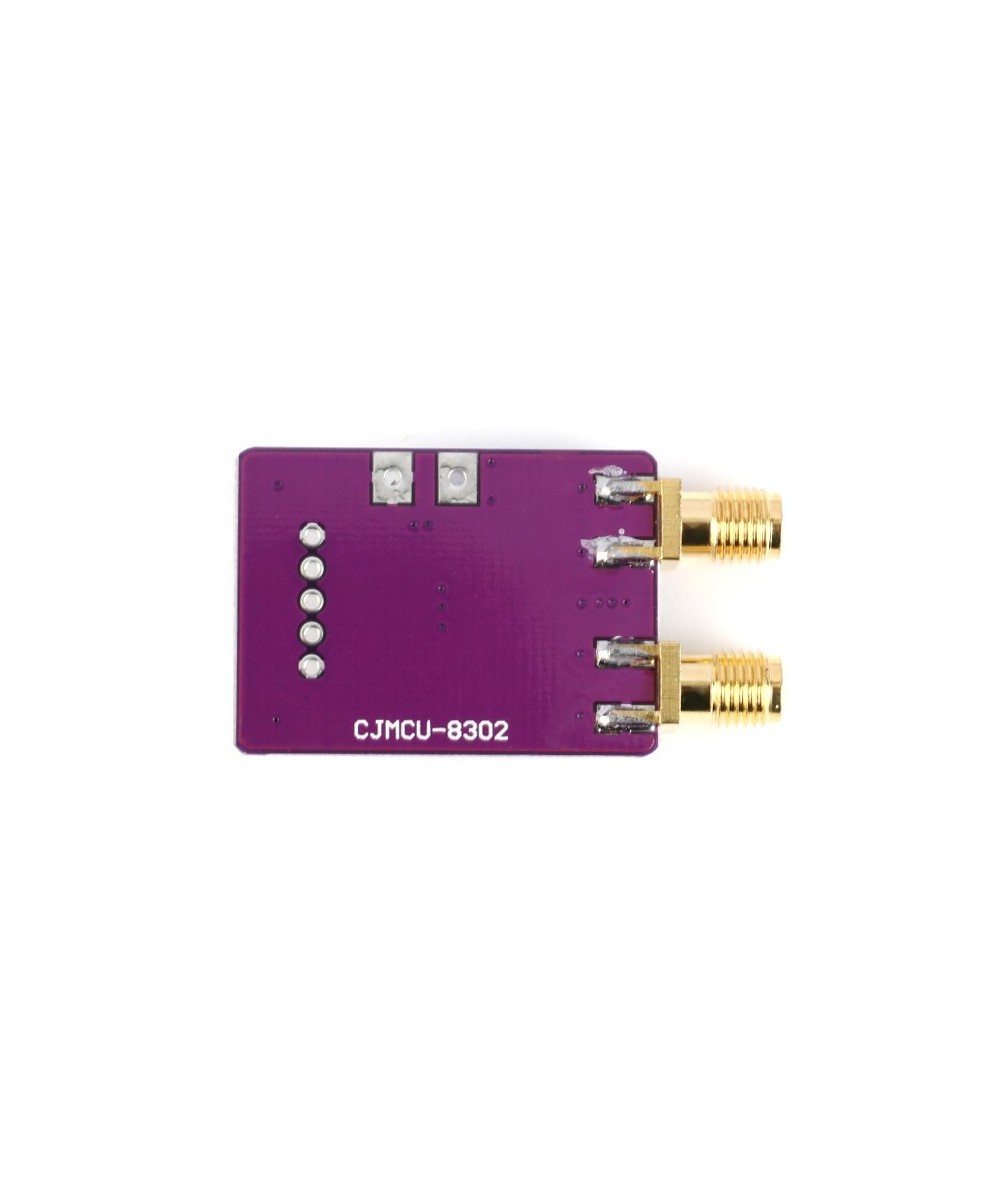

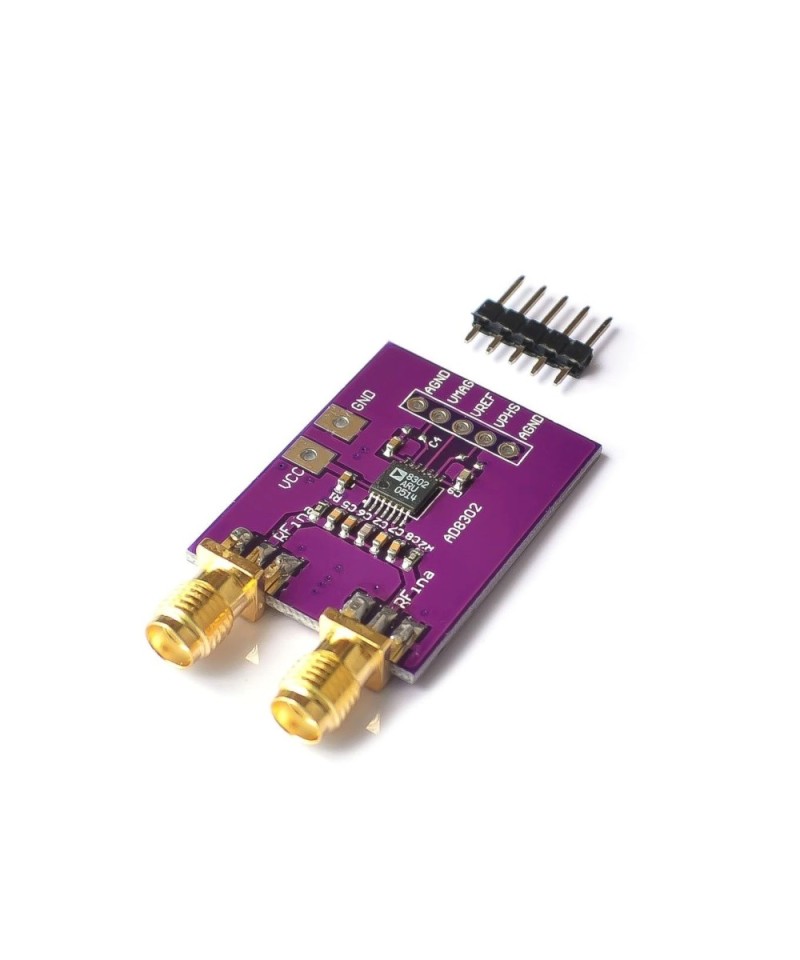

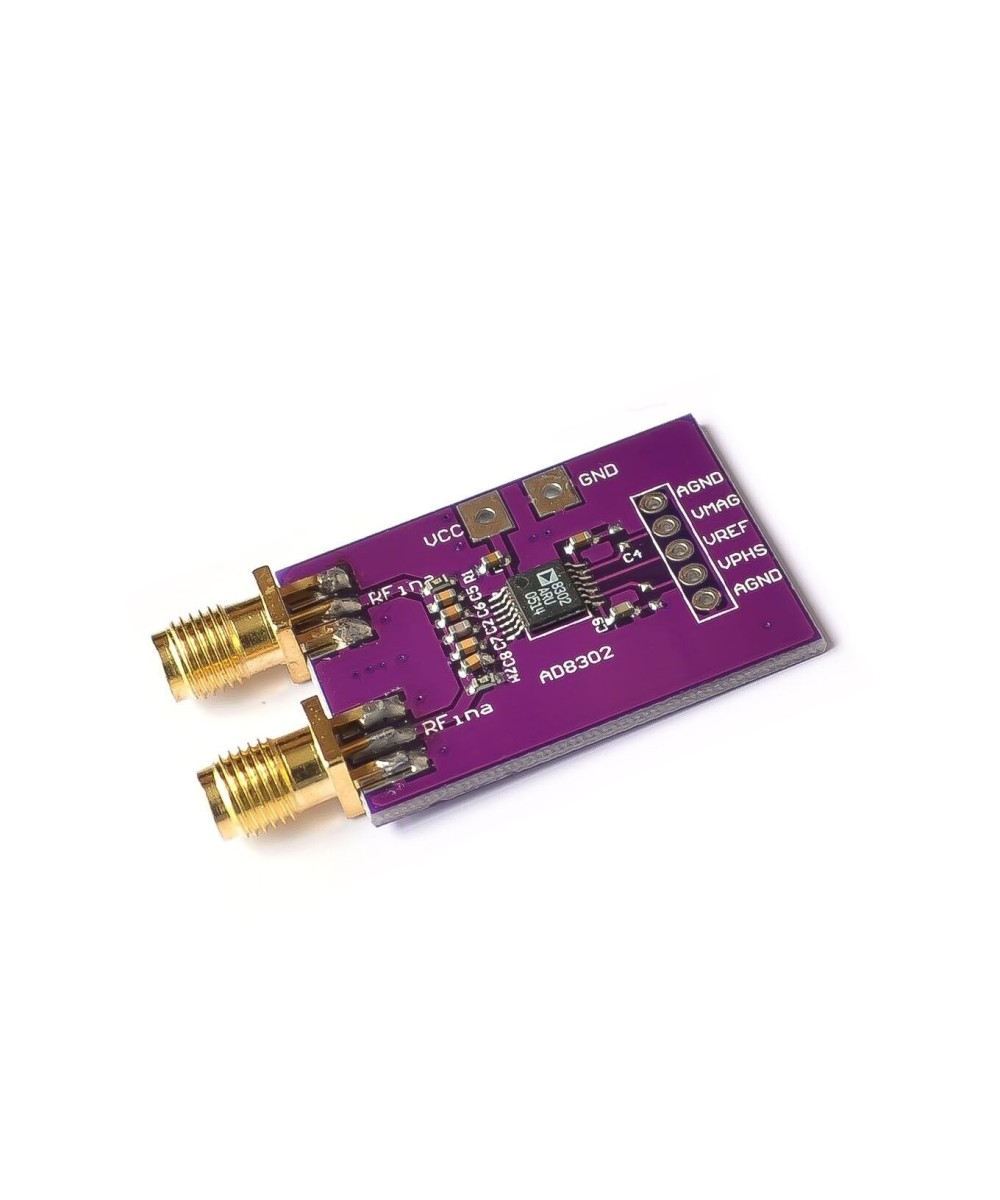

Módulo Detector de RF de Fase de Amplitud AD8302. Placa de amplificadores logarítmicos de banda ancha con detección de fase de 2,7 GHz.

L350.00
Impuestos incluidos
Cantidad
Añadir a la lista de deseos
Añadir para comparar

Características:

- Voltaje de alimentación del módulo: DC2.7V ~ 5,5 V

- Temperatura del ambiente de trabajo: -40 ° C ~ 85 ° C

- Rango Dinámico de señal de entrada acoplada CA: -60dB a 0dB en un sistema de 50 Ω con fase ± 90 °

- Ganancia (relación de amplitud) rango de salida: ± 30dB, factor de escalado de voltaje de salida 30mV/dB linealidad <0,5db

- Rango de salida de diferencia de fase: 0 ° ~ 180 ° voltaje de salida coeficiente proporcional 10mV/° linealidad <1 °,

- La diferencia de fase es de 180 ° a 30mV, y la diferencia de fase es de 0 ° a 1,8 V.

- Tanto el ancho de la banda del sobre de señal pequeña de salida puede alcanzar 30MHz

- Dos rangos de voltaje de salida: 30mV-1,8 V corriente de accionamiento de salida de hasta 8mA

- Salida de voltaje de referencia: 1,8 V

- Modo de funcionamiento: modo de medición, modo de control, modo de comparación de nivel

Instrucciones de uso:

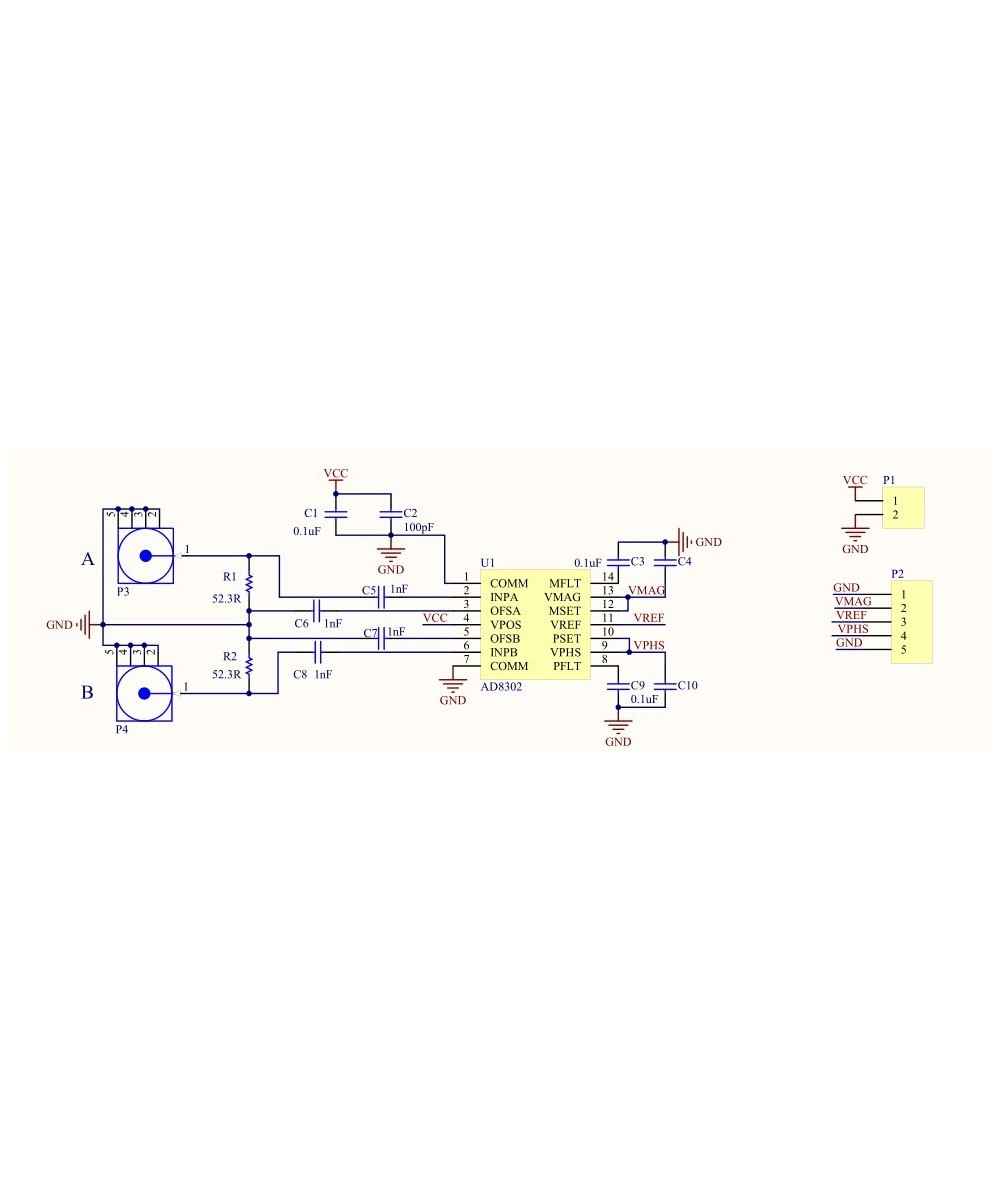

Las salidas de ganancia VMAG y MEST del módulo, las salidas de diferencia de fase VPHS y PSET se conectan al modo de medición y funcionan en la pendiente y el punto central predeterminados. El coeficiente proporcional de voltaje de salida de diferencia de fase es de 10mV/°, y la diferencia de fase puede ser de-180 ° a 0 °. Se determina que la diferencia de fase entre las dos señales medidas es positiva o negativa dependiendo de la pendiente.

Incluye:

1 x

ES2L5F1 / SPSE4L3C1
