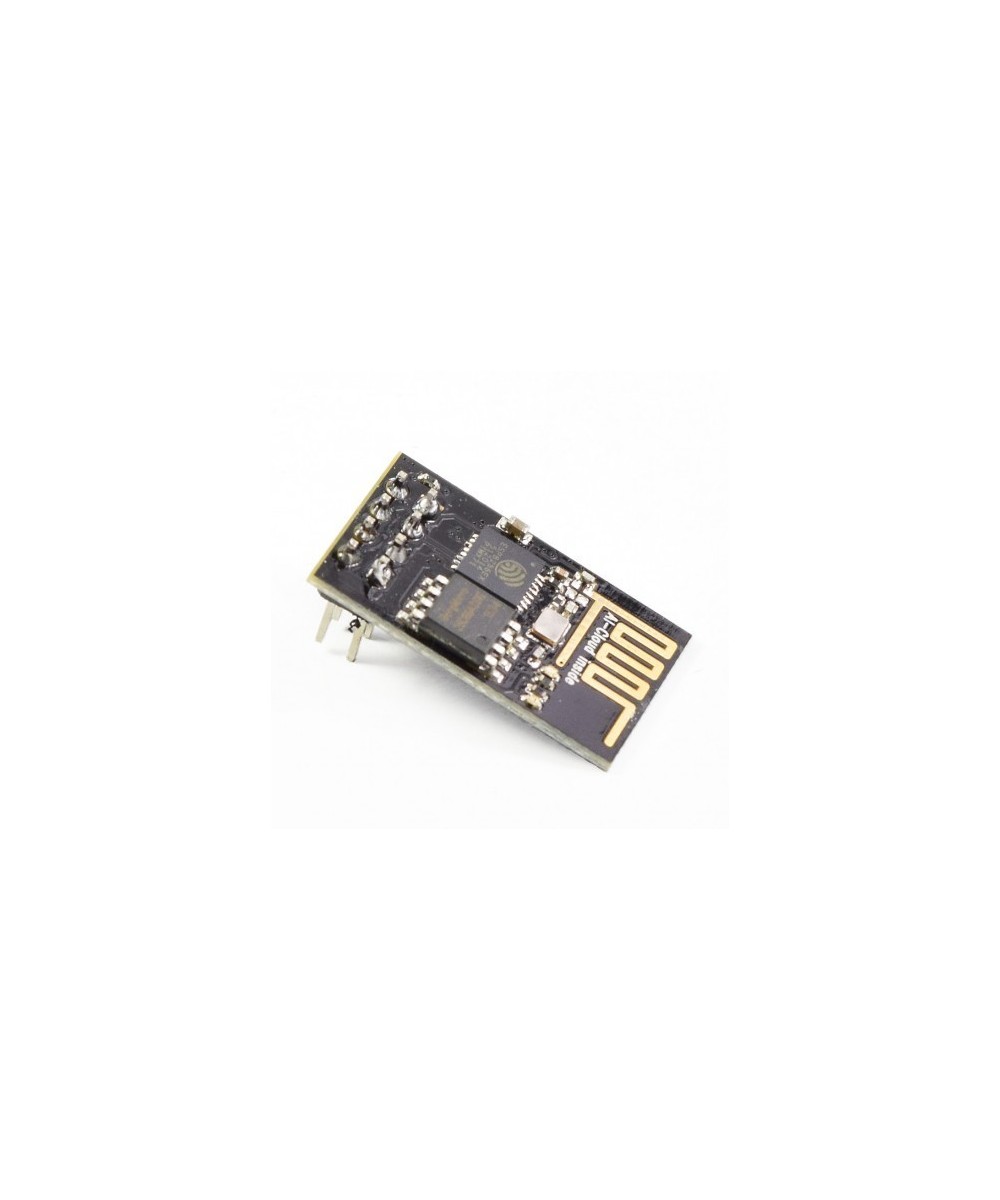

Modulo Wifi ESP8266 ESP-01

Caracteristicas:

Conectar tus proyectos a internet por Wifi ya no será un problema con la ayuda del Módulo ESP-01. Está basado en el SoC (System on Chip) ESP8266, un chip altamente integrado, diseñado para las necesidades de un mundo conectado. Integra un potente procesador con Arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wifi. Ofrece una completa y autocontenida solución WiFi Networking, permitiéndole trabajar como host de aplicaciones o reducir la carga de WiFi Networking de otro procesador. El modulo puede trabajar en 2 modos: como estación Wifi (Wifi Station) o como Punto de Acceso (Access Point), al trabajar como estación el módulo se conecta a la red Wifi presente en nuestro hogar. El modo Access Point se usa si queremos crear una red propia en el chip y asi conectarnos directamente.

El módulo ESP-01 viene cargado de fabrica con el firmware AT, que permite conectar un Arduino a wifi utilizando comandos AT. Es posible cambiar el firmware (flashear) permitiendo trabajar el módulo de forma independiente (sin un Arduino) y usar toda su capacidad como microcontrolador de 32bits a 80Mhz. Para flasher el chip es necesario utilizar un modulo conversor usb a serial TTL como el Módulo CP2102.

Si optamos por utilizar el chip de forma independiente podemos desarrollar programas en los lenguajes Arduino y Lua. Trabajar dentro del entorno Arduino permite utilizar un lenguaje que ya conocemos y hacer uso de un IDE fácil de utilizar, además de hacer uso de toda la información sobre proyectos y librerías disponibles para Arduino. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266. Al trabajar con Lua podemos experimentar con un lenguaje interpretado.

El módulo trabaja a 3.3V por lo que NO se debe alimentar con 5V. Se recomienda colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Posee leds indicadores de alimentación y de comunicación.

Interface correspondiente:

SDIO 2.0, SPI, UART

Empaque QFN de 32-pines

Integra RF switch, balun, 24dBm PA, DCXO y PMU

Posee un procesador RISC, memoria en chip e interface para memoria externa

Procesador MAC/Baseband integrado

Interface I2S para apliaciones de audio de alta calidad

Reguladores de voltaje lineales "low-dropout" en chip

Arquitectura propietaria de generacion de clock "spurious free"

Módulos WEP, TKIP, AES y WAPI integrados

Especificaciones tecnicas:

Modelo: ESP-01

SoC: ESP8266

Voltaje de Alimentación: 3.3V DC

Voltaje de Entradas/Salidas: 3.3V DC

CPU: Tensilica Xtensa LX3 (32 bit)

Frecuencia de Reloj: 80MHz/160MHz

Instruction RAM: 32KB

Data RAM: 96KB

Memoria Flash Externa: 4MB

Pines Digitales GPIO: 4

UART: 1

802.11 b/g/n

Wi-Fi Direct (P2P), soft-AP

Stack de Protocolo TCP/IP integrado

PLLs, reguladores, DCXO y manejo de poder integrados

Potencia de salida de +19.5dBm en modo 802.11b

Corriente de fuga menor a 10uA

El procesador integrado de 32-bit puede ser utilizado como procesador de aplicación

SDIO 1.1/2.0, SPI, UART

STBC, 1×1 MIMO, 2×1 MIMO

A-MPDU & A-MSDU aggregation & 0.4ms guard interval

Wake up and transmit packets in < 2ms

Consumo de potencia Standby < 1.0mW (DTIM3)

Contenido:

1 x Modulo Wifi ESP8266 ESP-01
