Construye tu propio sistema de clasificación automático por color o un prototipo de colorímetro para laboratorio con la ayuda de este magnífico sensor.

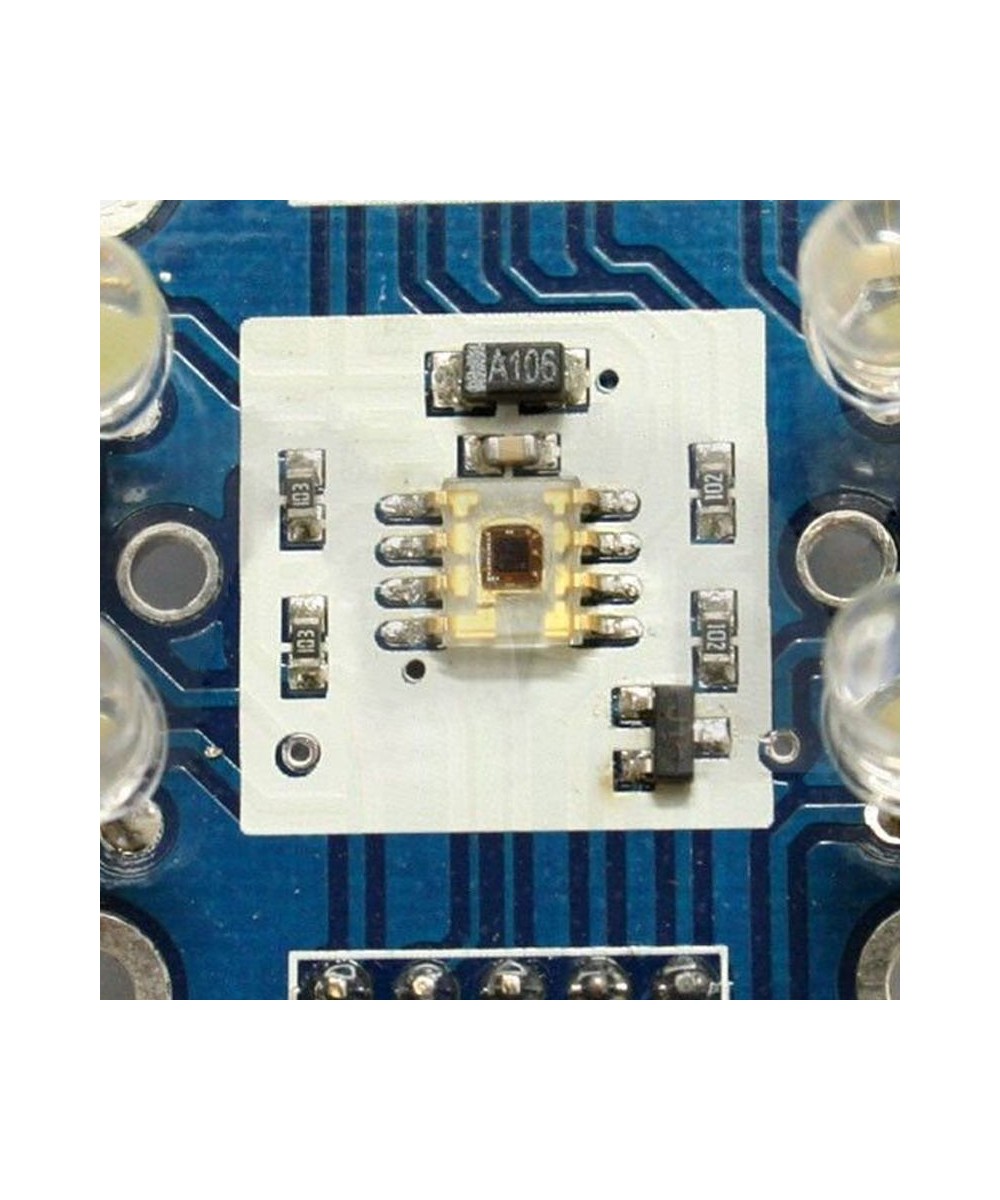

Este módulo utiliza un sensor integrado provisto de 64 fotodiodos. De estos 64 fotodiodos, 16 tienen filtro para el color rojo, 16 para el color verde, 16 para el color azul y 16 para luz directa (sin ningún filtro).
Al estar distribuidos uniformemente sobre el chip, estos fotodiodos captan la luz, filtran los colores, y generan una salida de señal de onda cuadrada cuyo ancho de pulso indica la información sobre la intensidad del rojo (R = red: rojo), verde (G = green: verde) y azul (B = blue: azul).
Características:
Sensor de colores de alta resolución
Cuatro grupos de detección: Rojo, verde, azul (RGB) y luz blanca (sin filtro, detecta todas las longitudes de onda)
Se puede detectar cualquier color cuantificando la intensidad de cada uno de los componentes RGB que posee la luz recibida
Arreglo de 64 (8x8) fotodiodos (16 para el rojo, 16 para el verde, 16 para el azul y 16 sin ningún filtro)
Fotodiodos de cada grupo ubicados de manera intercalada para minimizar el efecto de una irradiancia incidente no uniforme
La salida es una onda cuadrada con ciclo de trabajo del 50% cuya frecuencia es directamente proporcional a la intensidad de la luz (irradiancia) para el color seleccionado
Color de detección seleccionable mediante S2 y S3
Salida tri-estado permite conectar múltiples sensores al mismo bus
Voltaje de alimentación recomendado: 2.7 V a 5.5 V
Pines de conexión macho
Contenido:

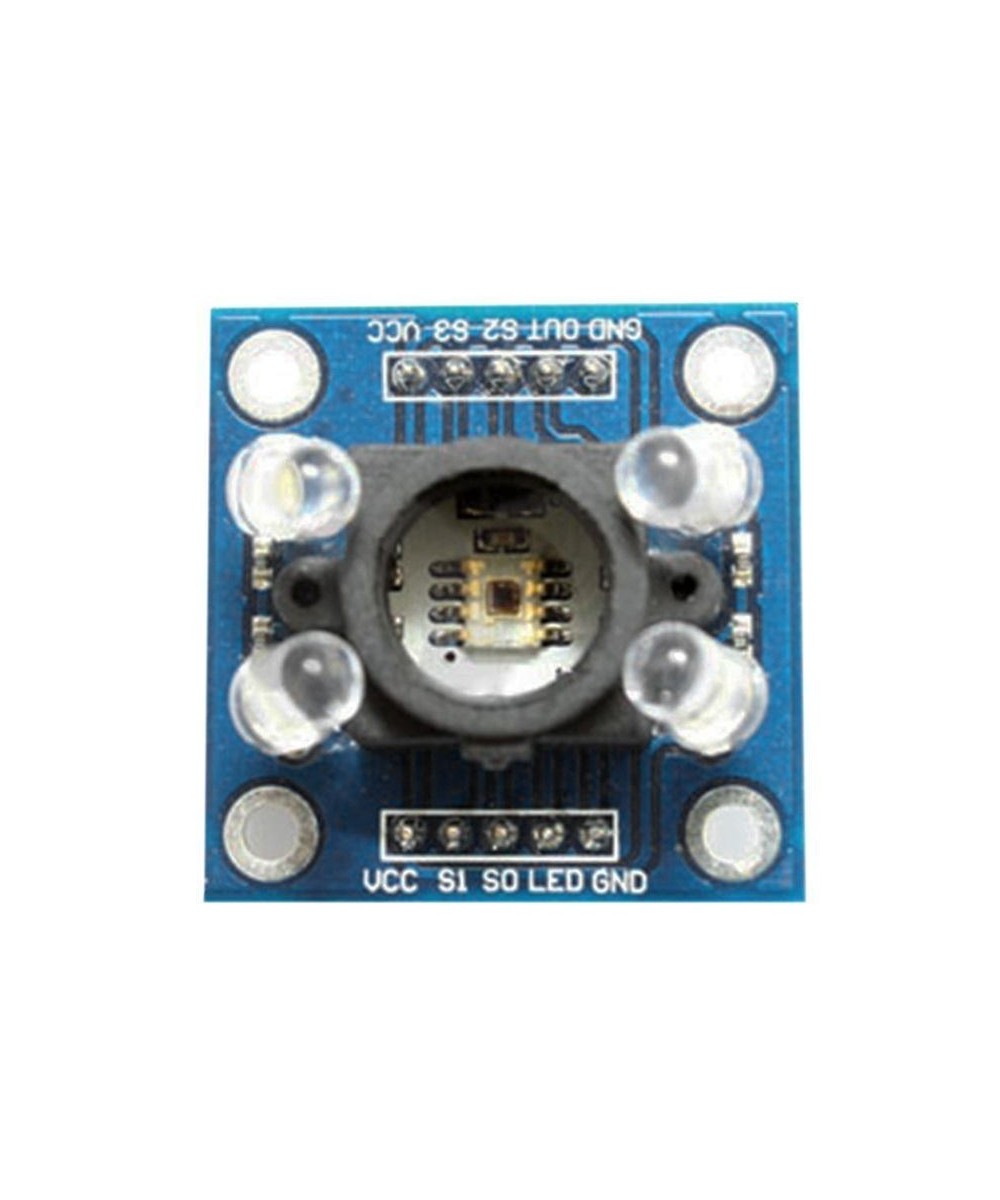

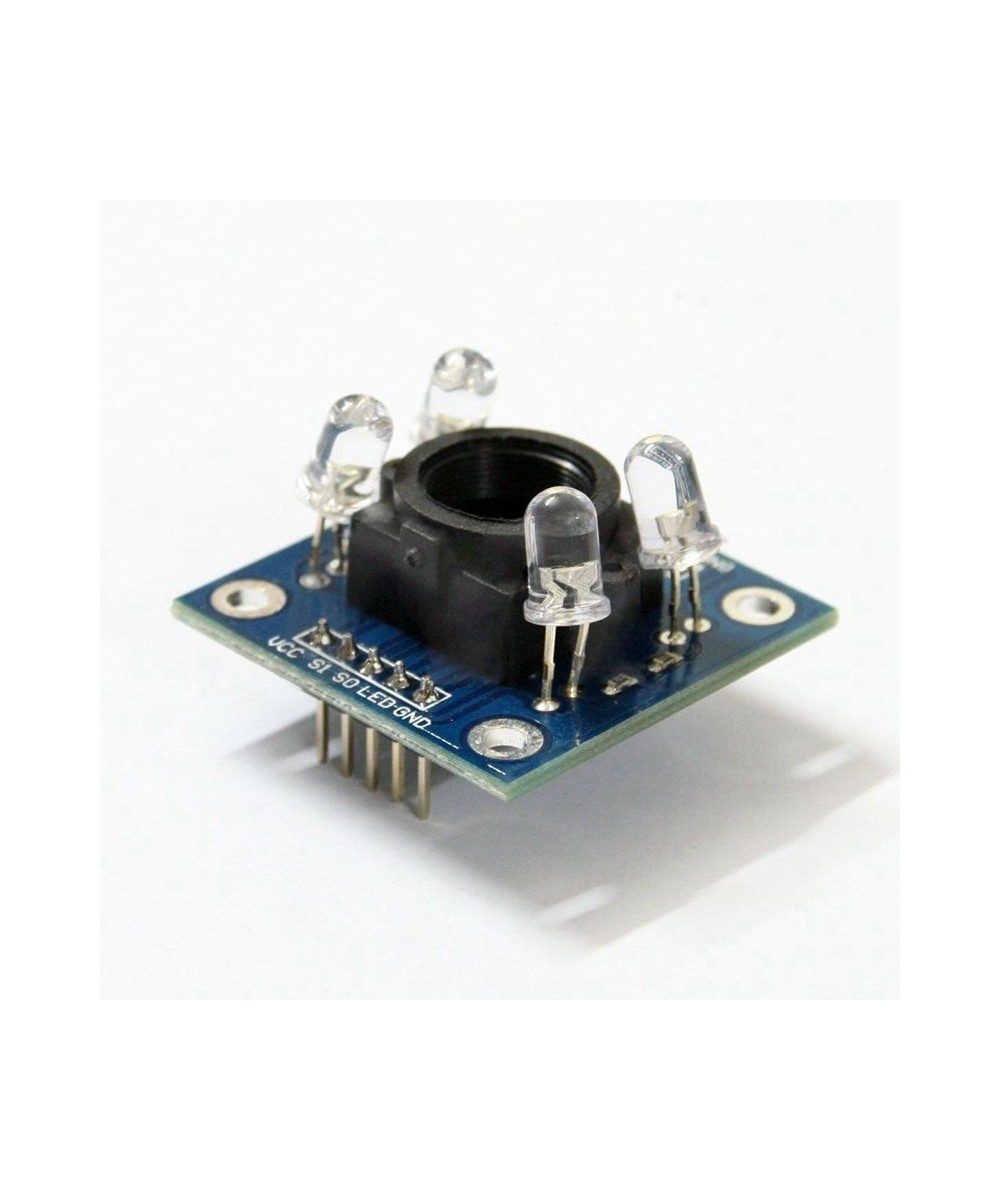

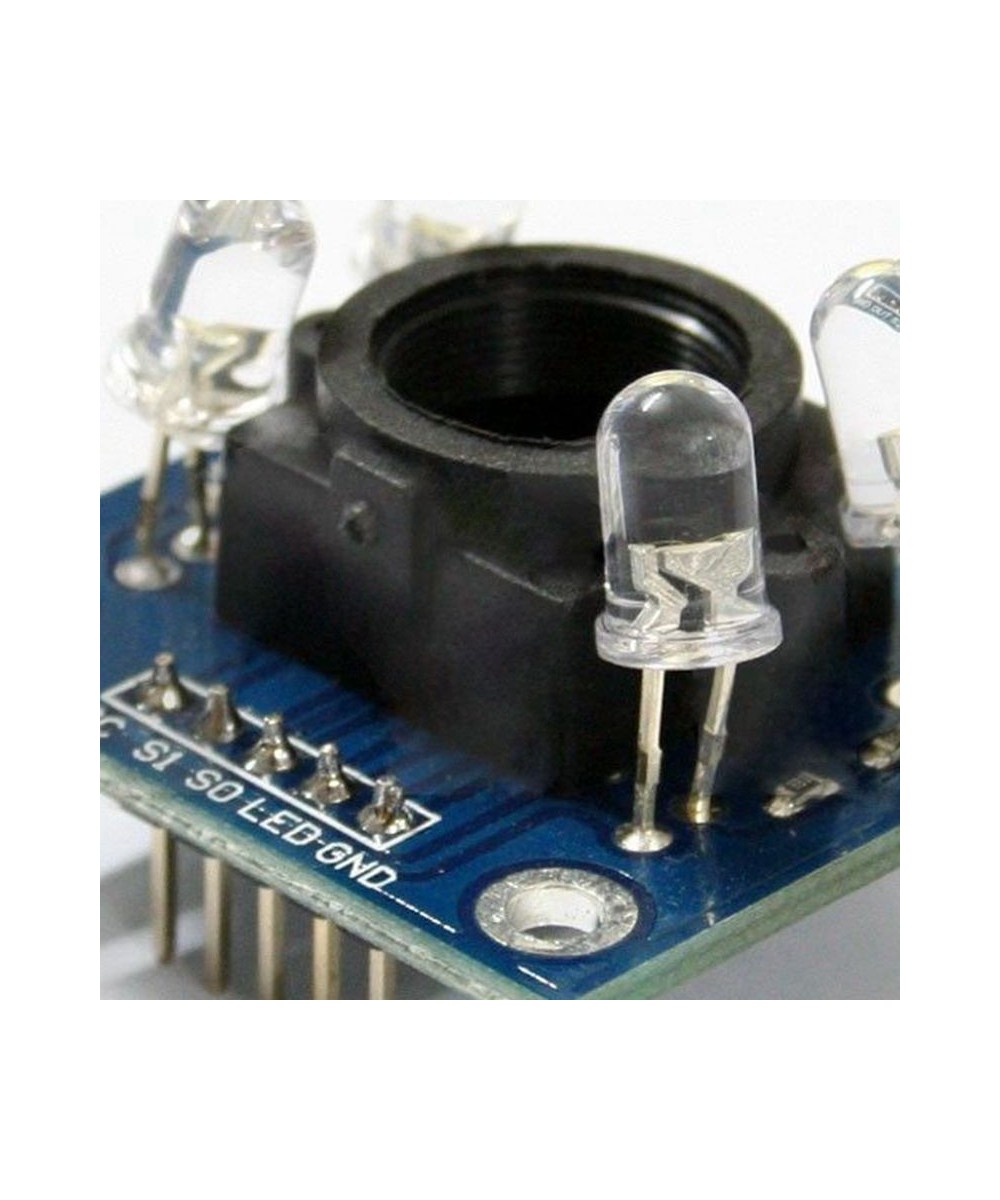

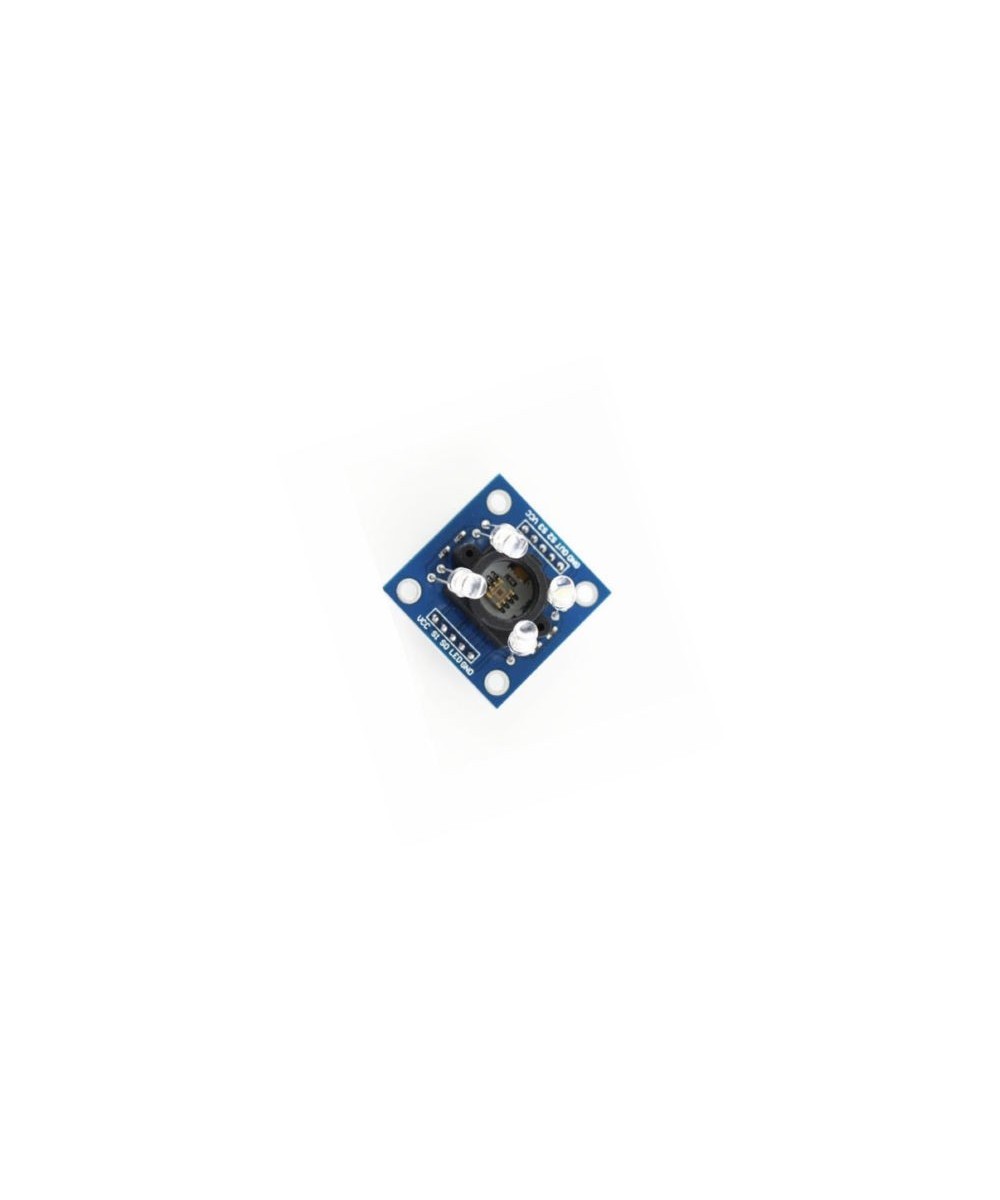

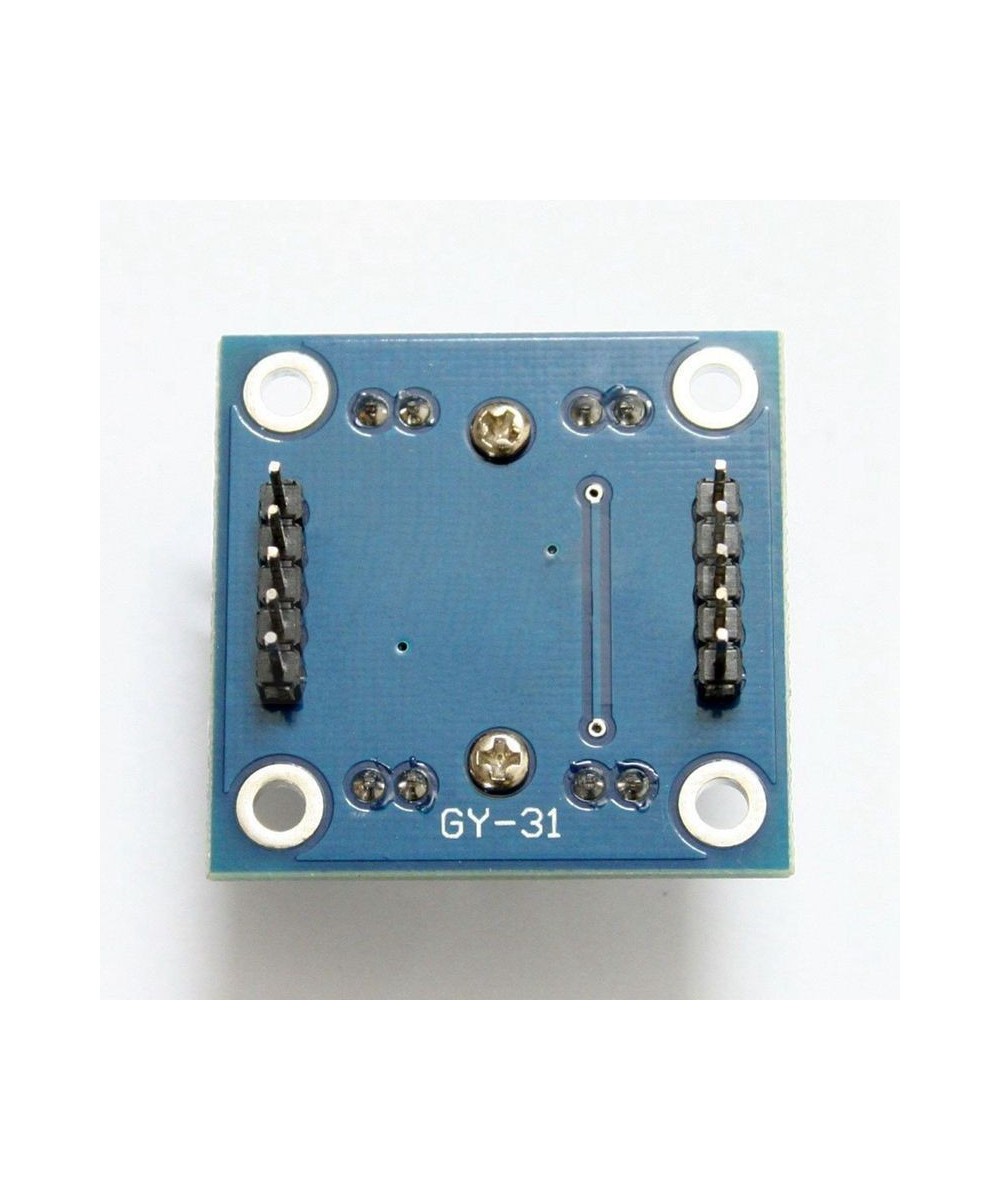

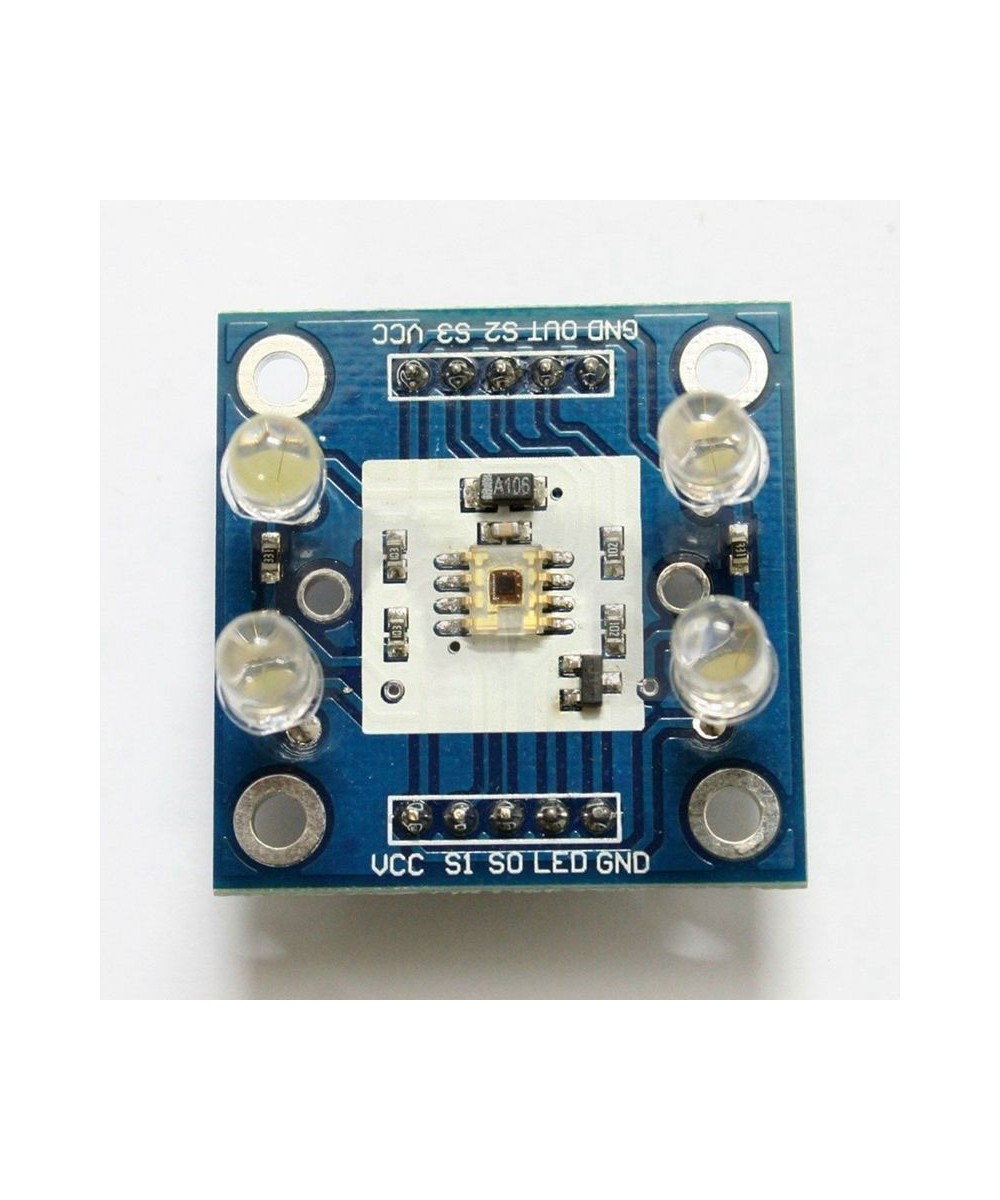

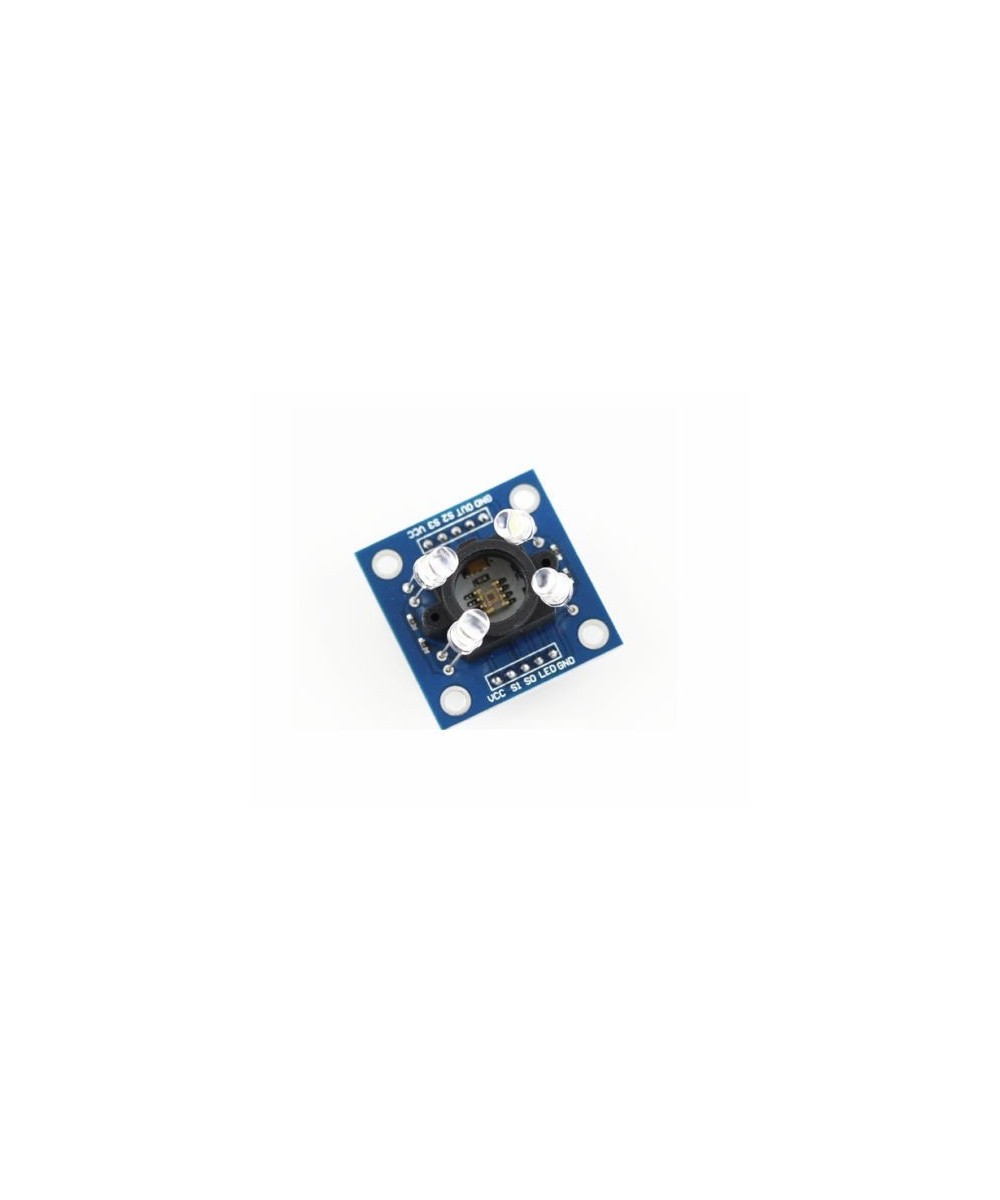

1 x Sensor para reconocer color TCS3200
ES5L4F4 / SPSE4L4C1
