Caracteristicas:
3.2 "pantalla TFT LCD:
- 3.2 pulgadas, resolución 240 * 320, con pantalla táctil TFT;
- Pantalla del chip del controlador para el ILI9341, chip del controlador de la pantalla táctil para el XPT2046;
- Interfaz paralela de 16 bits para la interfaz de pantalla, compatible con la interfaz de bus 6800 y 8080, compatible con la interfaz de bus FSMC STM32, raspador rápido;
- interfaz de pantalla táctil para la interfaz SPI, menos líneas de datos, la unidad es simple;
- baja caída de voltaje a bordo del regulador LDO de baja corriente, compatible con fuentes de alimentación de 5V y 3.3V;
- Circuito de control de retroiluminación PWM a bordo, puede soportar control IO y control de atenuación PWM;
- Módulo con cubierta SD, hacer marco de fotos digital y otros experimentos;
- reservado SPI FLASH pad, puede ampliar el chip de fuente de soldadura;
- Admite visualización de pantalla horizontal y visualización de pantalla vertical, visualización de segmentación de pantalla de soporte;
- admite 262 millones de colores en pantalla RGB, muestra buena calidad de imagen;
- el controlador de pantalla viene con 172800 bytes de área de almacenamiento de datos de visualización de gráficos;
- interfaz compatible con el punto positivo interfaz de la placa de desarrollo atómica;
- Producción de chips de máquina, hardware, estable y confiable.
TFT LCD Mega Shield:
Función descriptiva:
Debido a que TFT01 LCD funciona con una tensión de 3.3 V, no se puede usar directamente sobre las placas base estándar, por lo que para hacer TFT01 LCD
Compatible para usar en la sección de diseño estándar de la placa base TFT Shield, se puede conectar directamente a la placa base mediante TFT01 LCD
Módulos
TFT01 LCD
16 puede admitir el modo actual, ya que hay suficiente Mega2560 IO, mientras que usar solo una interfaz de pantalla táctil o una interfaz de tarjeta SD, como en el caso de la cara 328S, no existirá.
Arduino Mega 2560:
CH340G Reemplace ATMEGA16U2
Microcontrolador: ATmega2560
Voltaje de funcionamiento: 5V
Voltaje de entrada (recomendado): 7-12V
Voltaje de entrada (límites): 6-20V
Pernos de E / S digitales: 54 (de los cuales 15 proporcionan salida PWM)
Clavijas de entrada analógica: 16
Corriente DC por Pin de E / S: 40 mA
Corriente DC para 3.3V Pin: 50 mA
Memoria Flash: 256 KB de los cuales 8 KB utilizados por el gestor de arranque
SRAM: 8 KB
EEPROM: 4 KB
Velocidad del reloj: 16 MHz

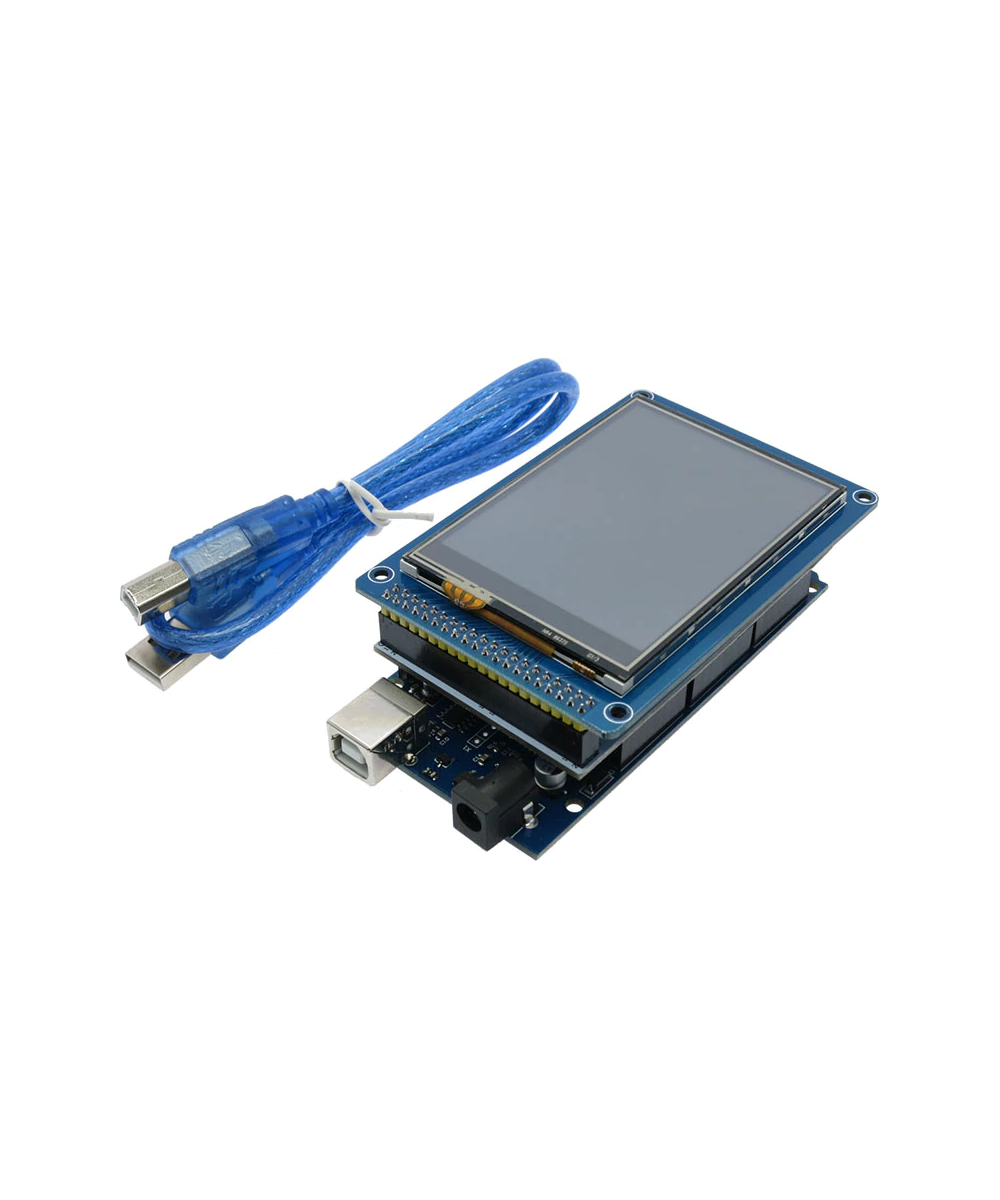

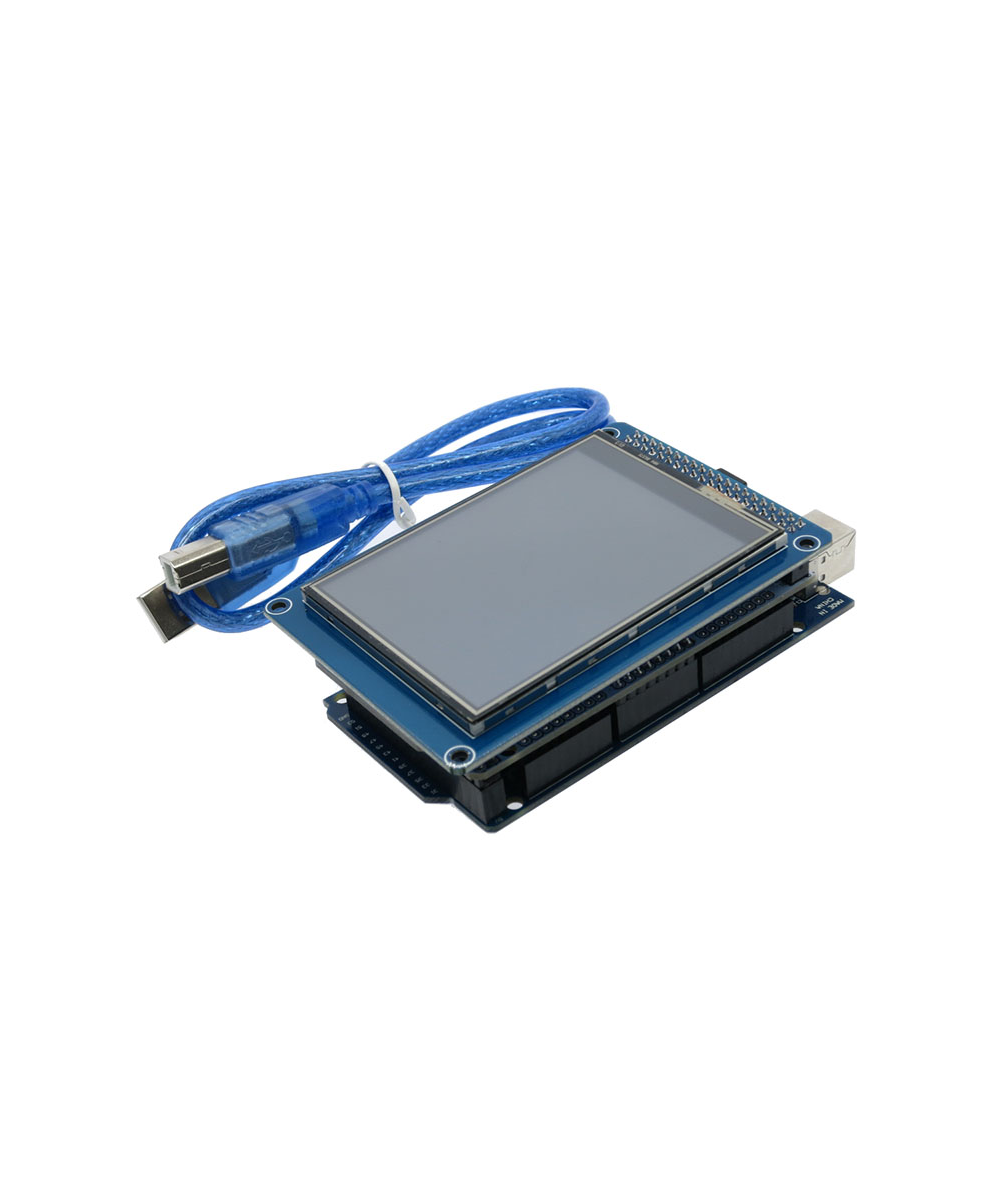

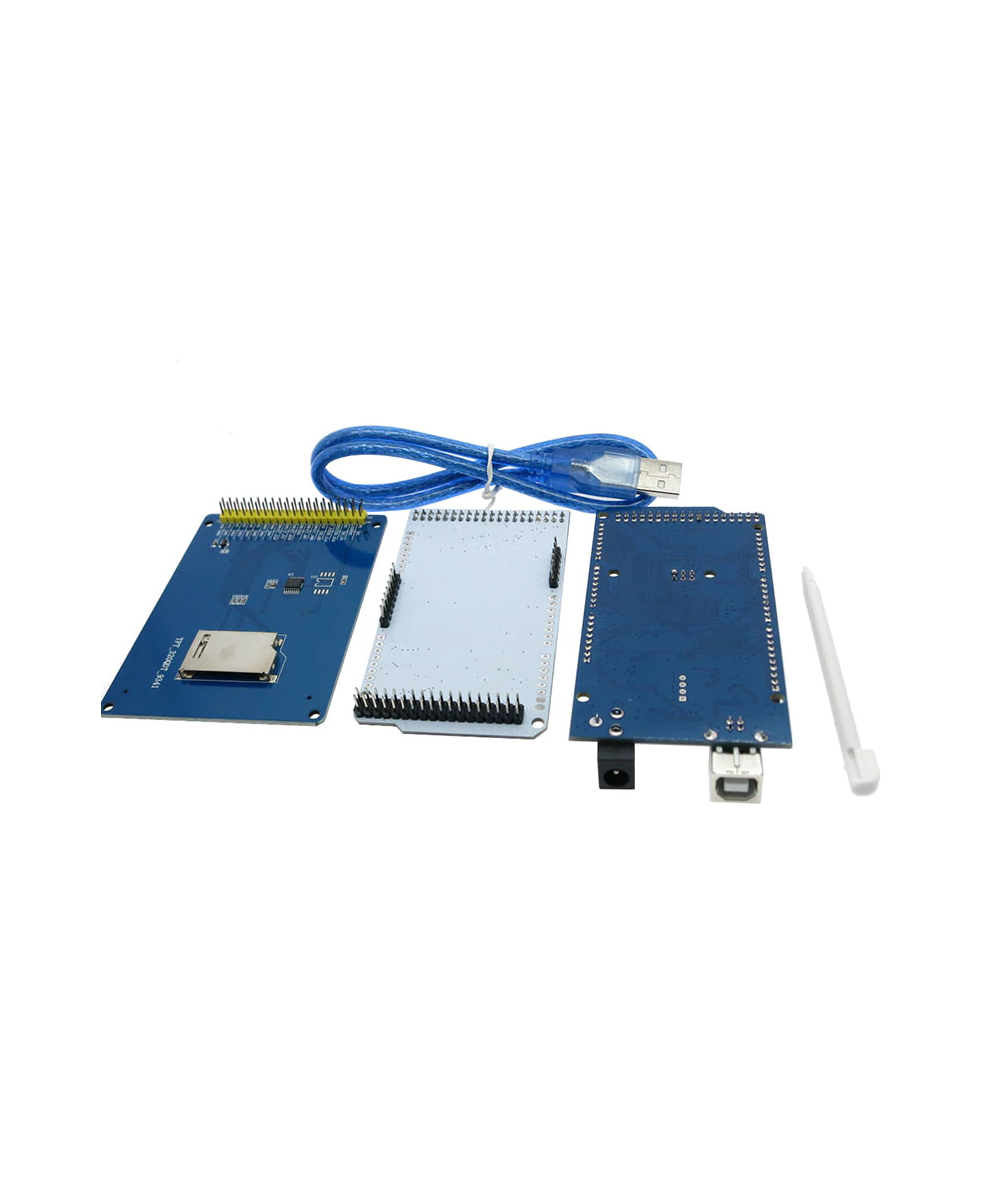

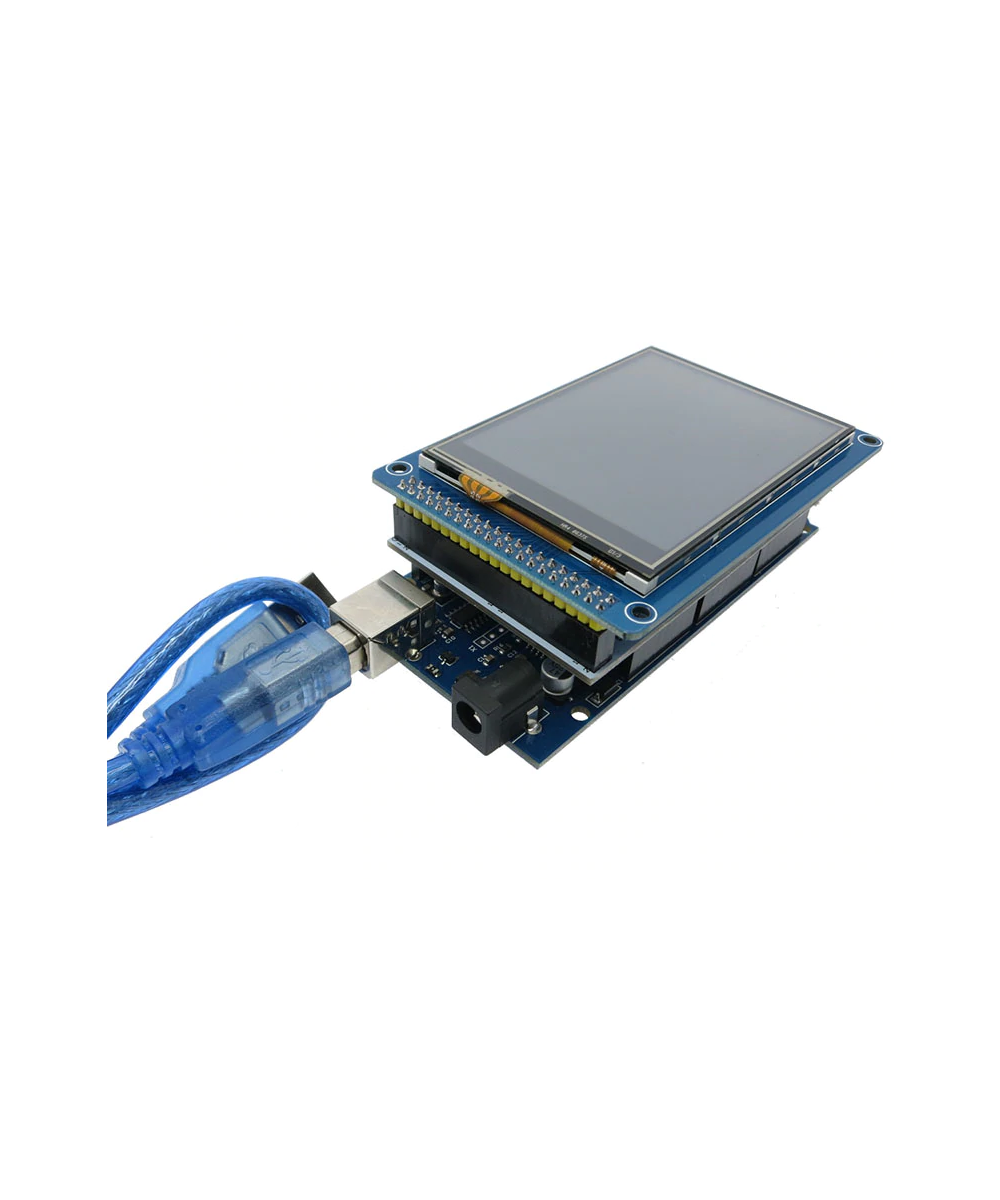

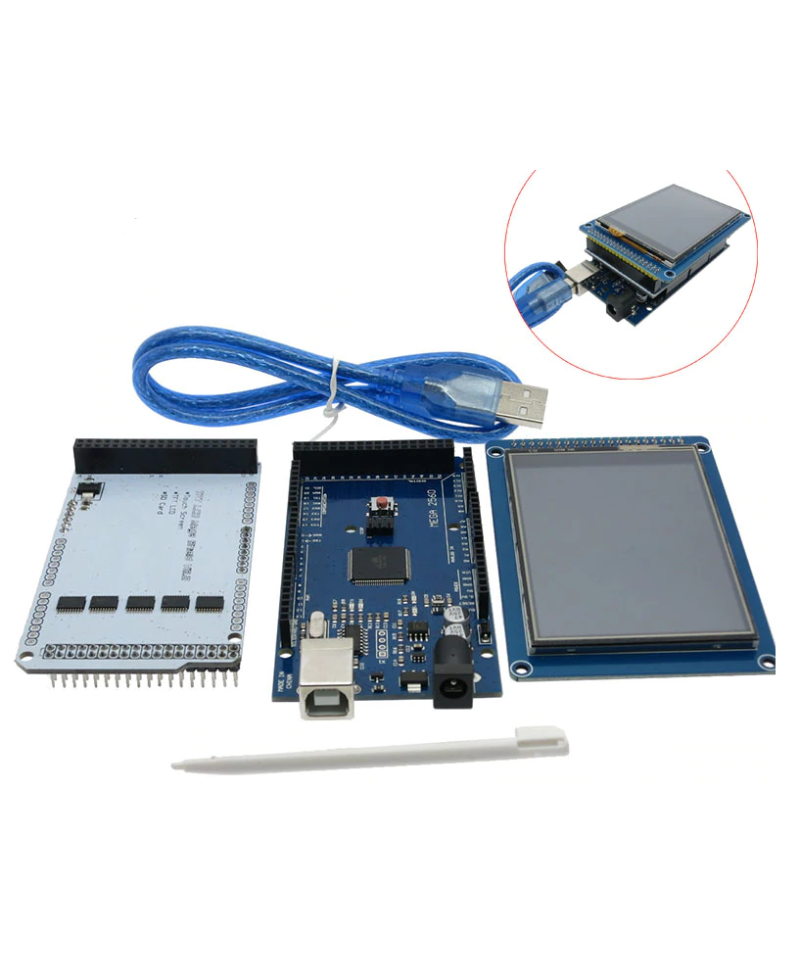

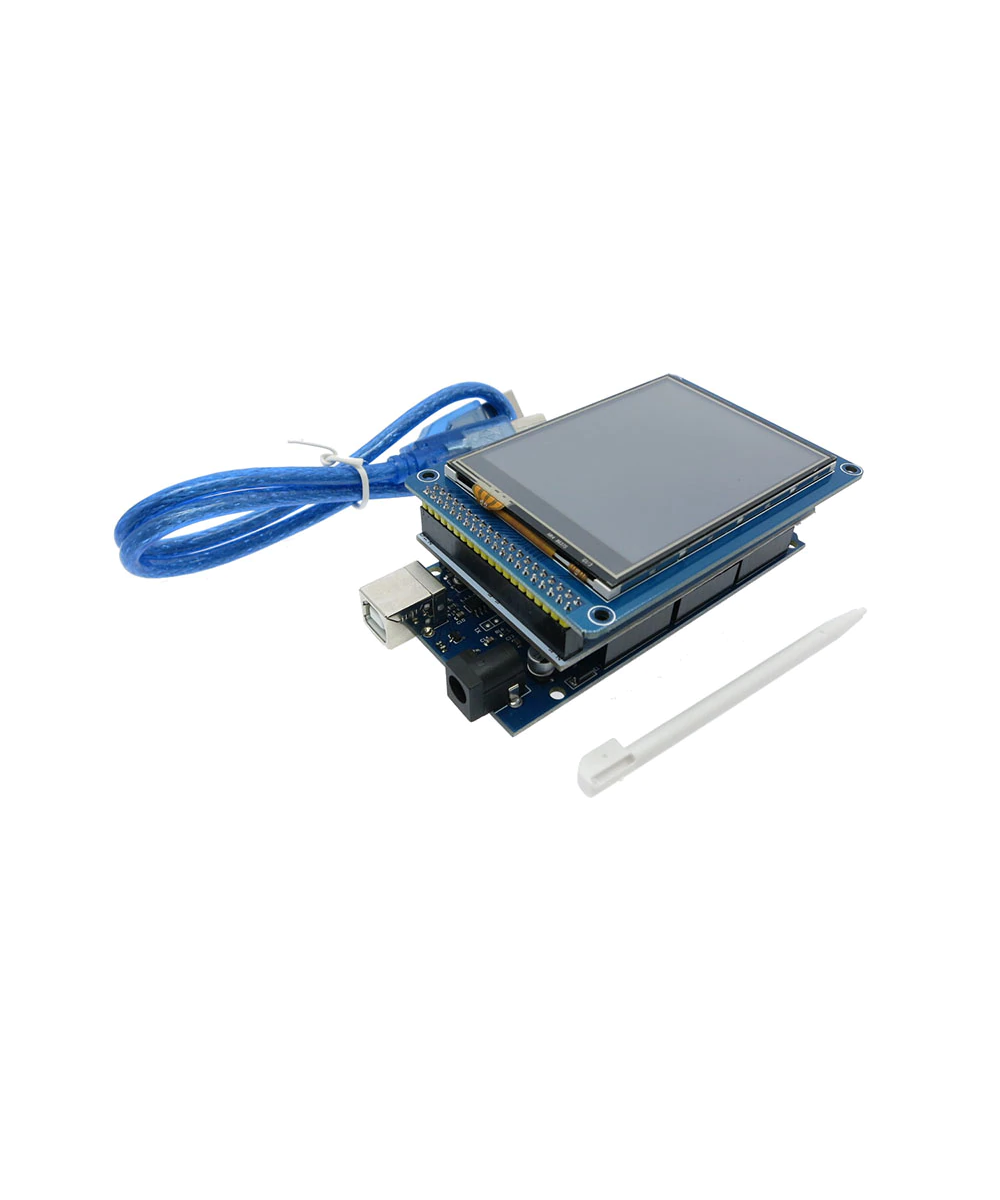

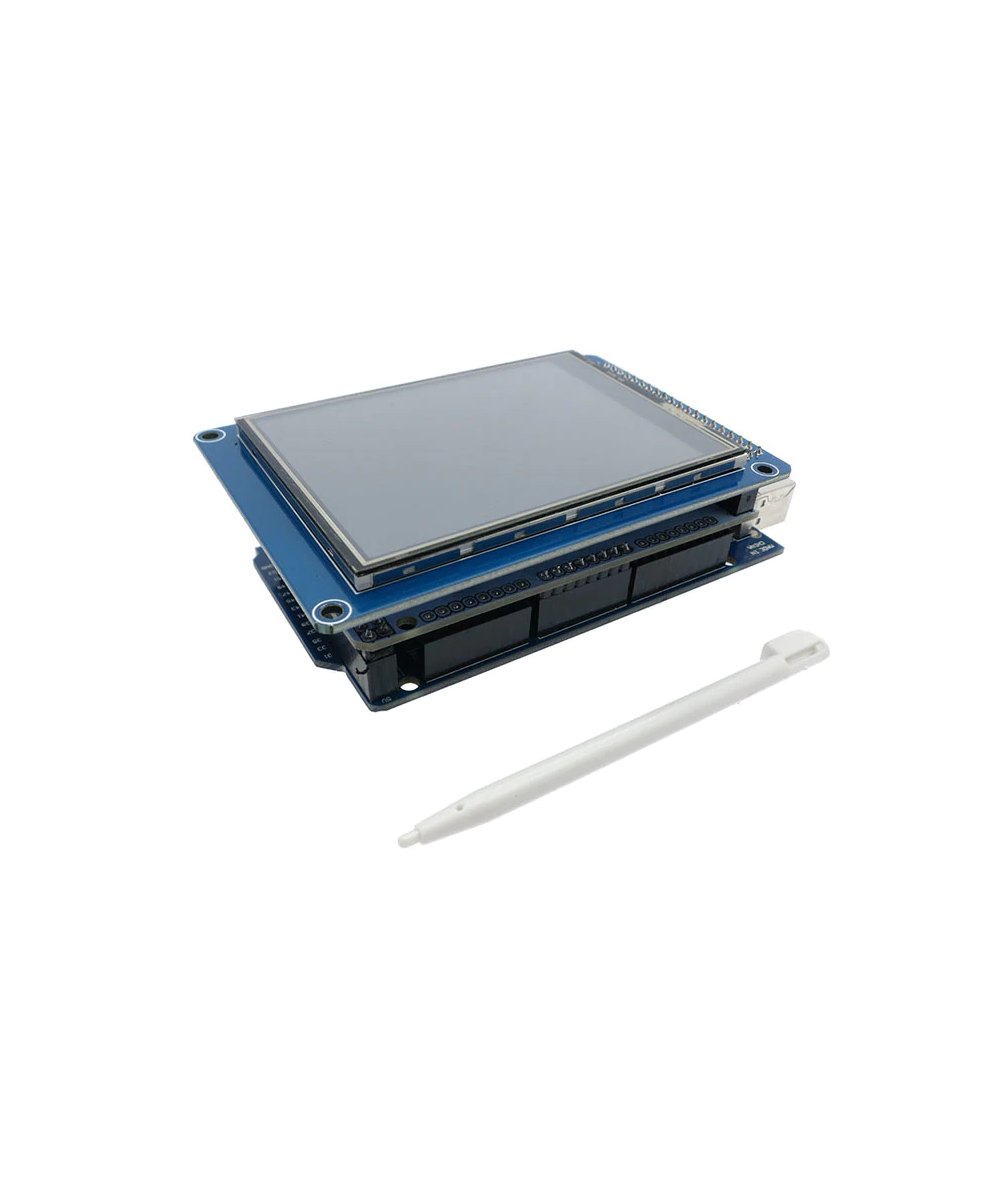

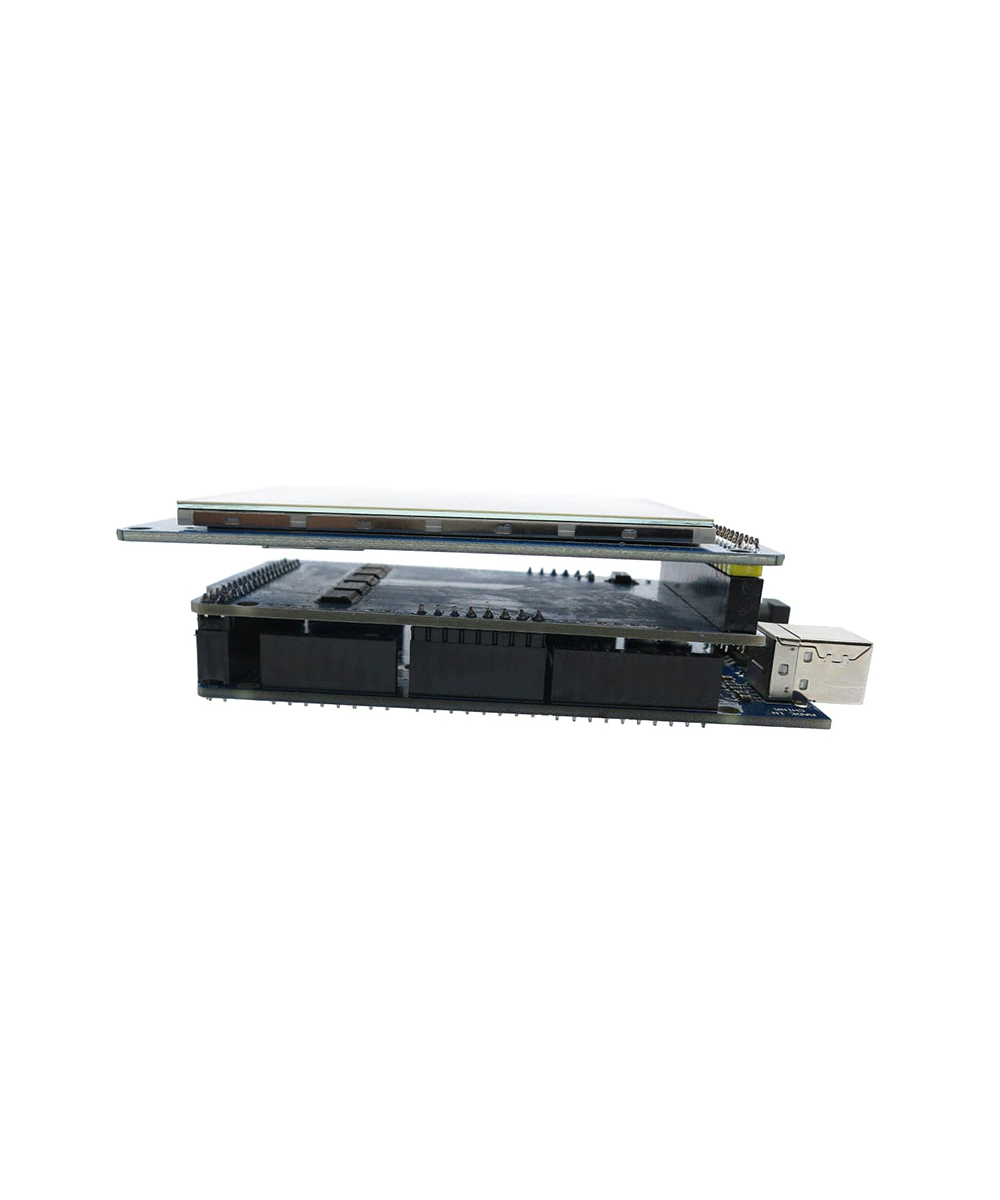

Contenido:
1 x arduino mega 2560
1 x shield de pantalla 3.2"
1 x pantalla touch 3.2"
