PIC 32 , tarjeta de desarrollo

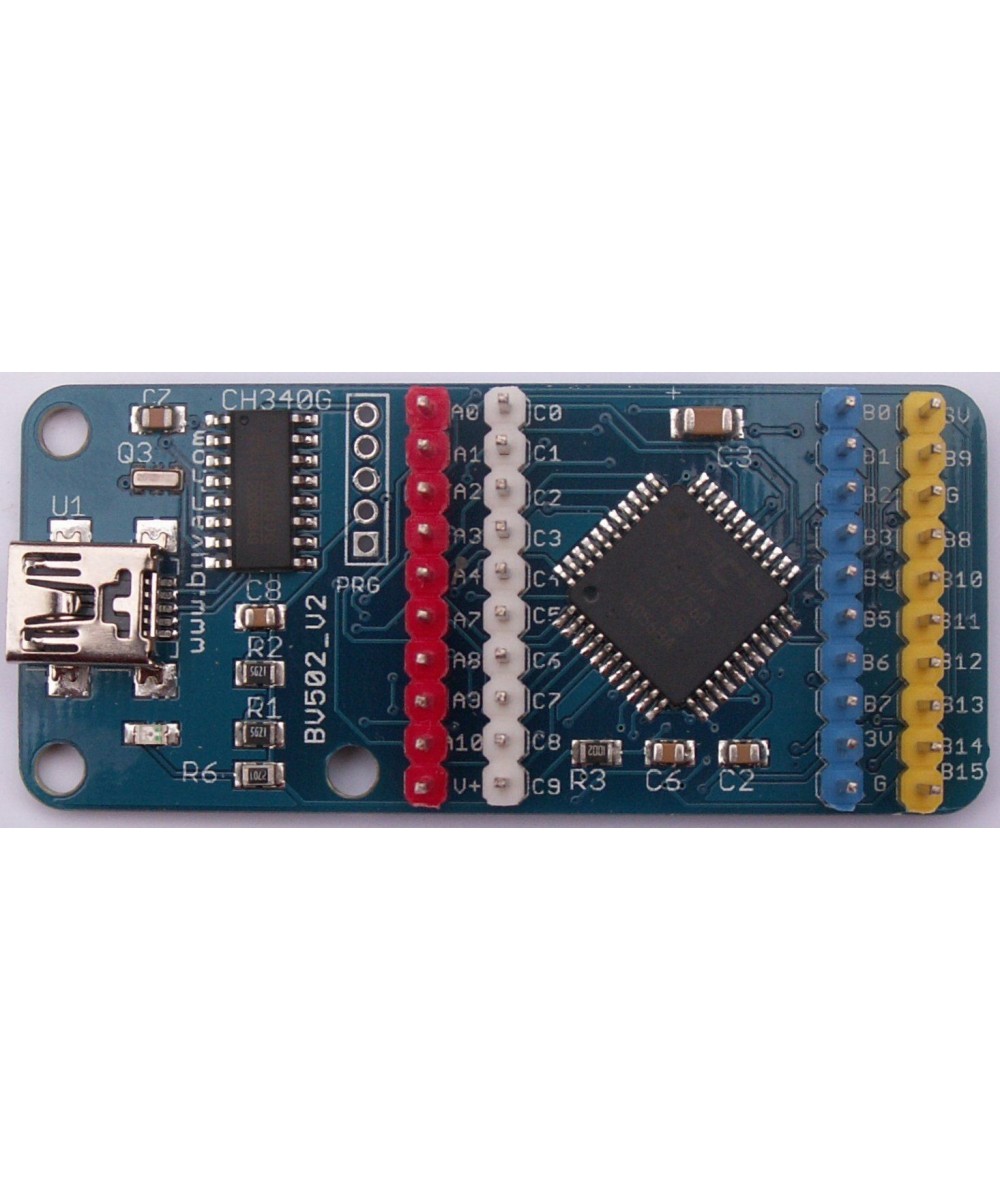

Esta es una pequeña placa de desarrollo basada en el PIC32 MX1 IC. A bordo tiene un sistema operativo llamado ByPic. Esto hace que sea mucho más fácil de programar ya que todo lo que se necesita es un IDE gratis y un cable USB.

La PCB está dispuesta en una rejilla de 2,54 mm, por lo que se puede utilizar en una placa de prueba de soldadura o menos o en una placa base. Una aplicación de robot puede tener varios para controlar cada eje, por ejemplo. O alternativamente, los pasadores se pueden usar mirando hacia arriba con un cable DuPont.

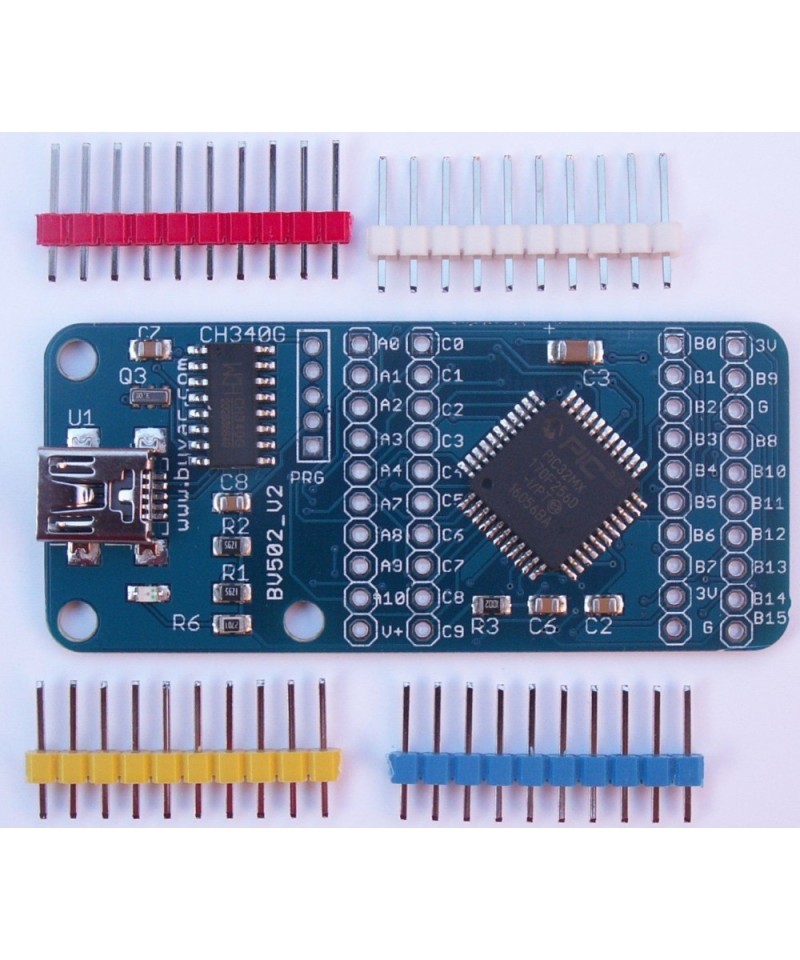

La placa viene con los pines pero sin que ninguno de ellos esté soldado para que el usuario pueda elegir la configuración que se adapte al entorno disponible.

Tamaño: 60 mm x 27 mm

El procesador es un poderoso PIC de 32 bits que funciona a 40MHz, es mucho más rápido que el equivalente de Adriano y también es mucho más fácil de programar ya que todas las funciones se pueden ejecutar de forma interactiva. ¿Qué significa esto?

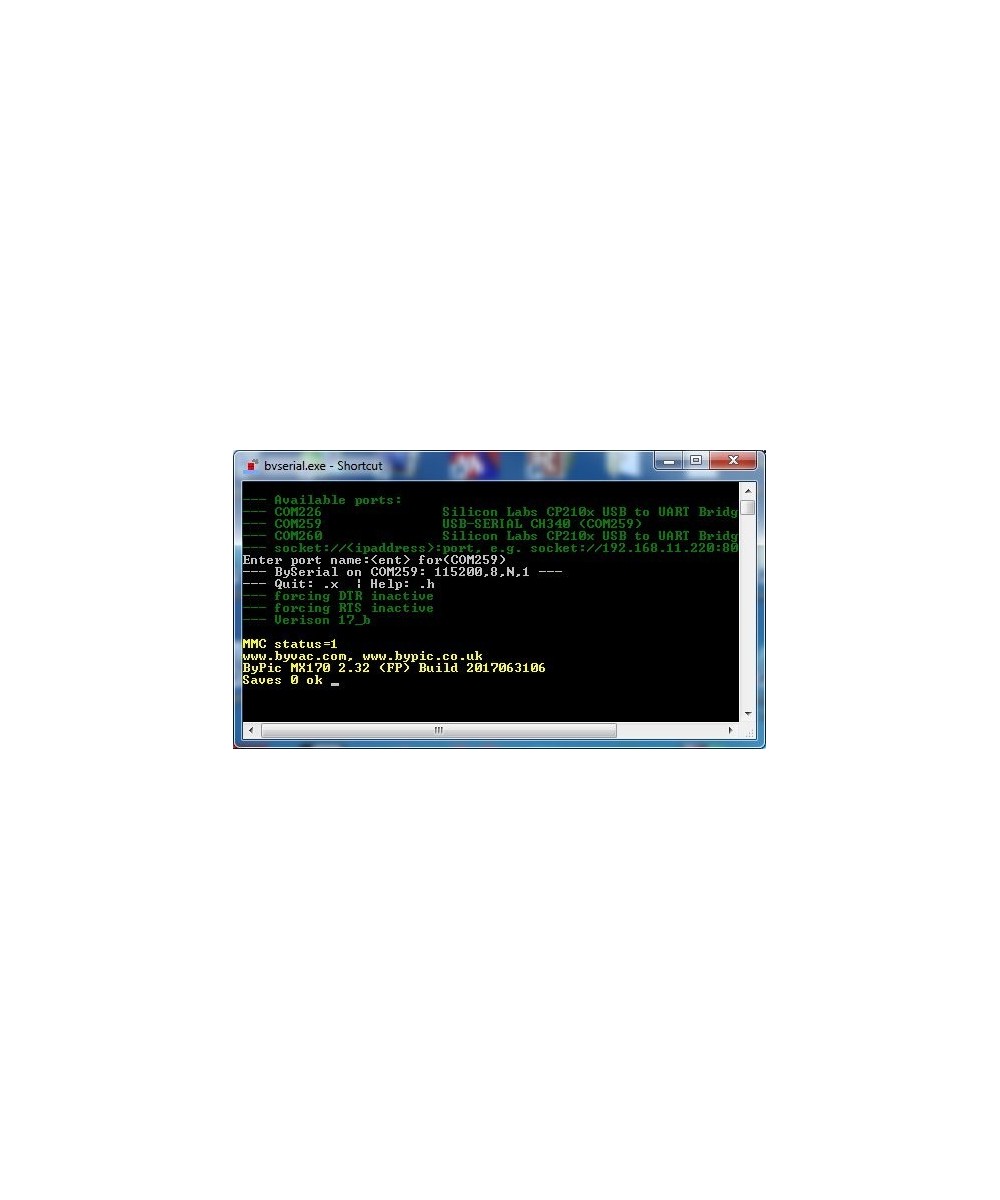

Usar el software de terminal gratuito y conectar el dispositivo a una toma USB dará una salida similar a esta.

BV502

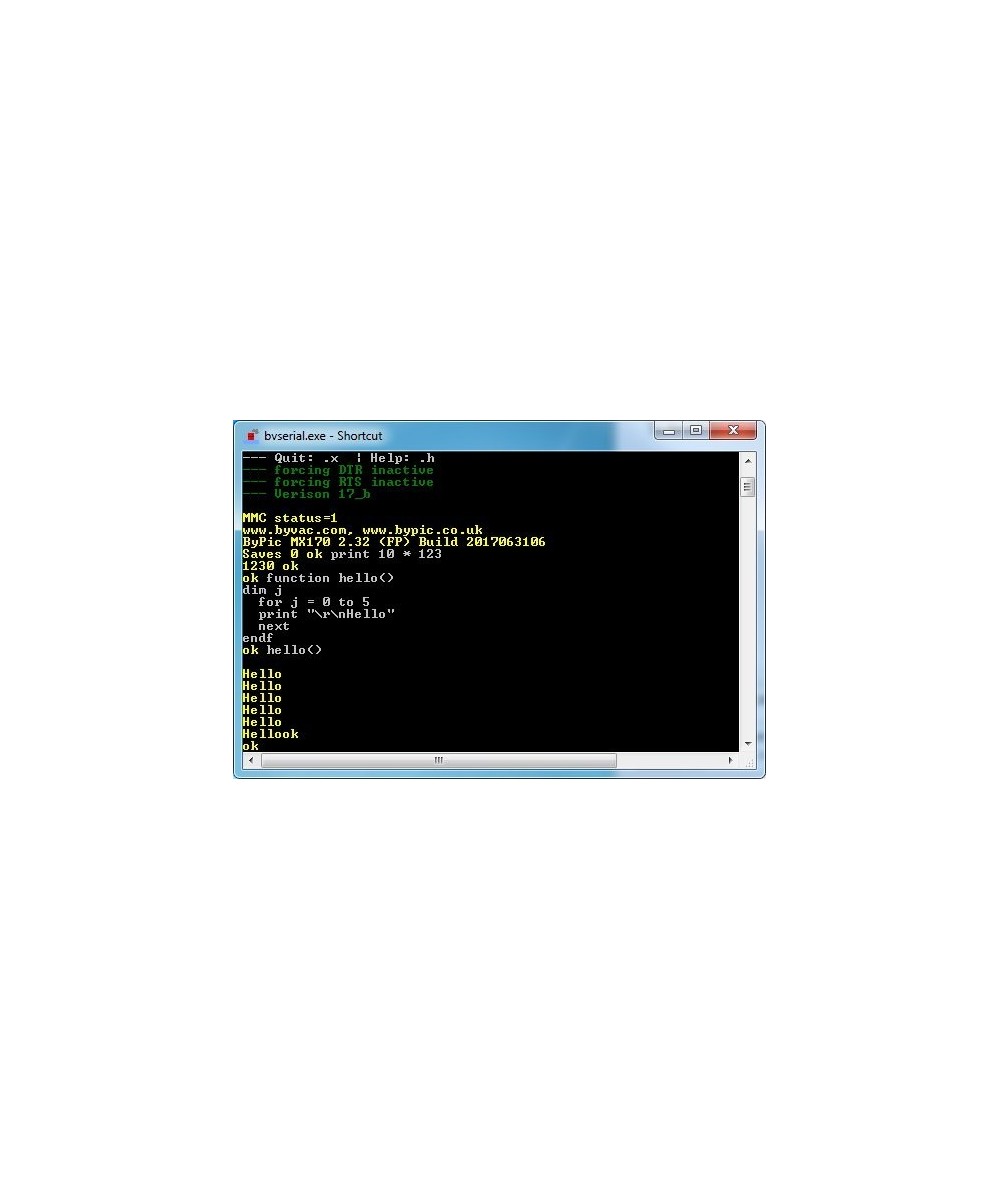

Esto tiene una gran ventaja porque no hay compilación; subir; y secuencia de prueba. Los resultados son inmediatos. Obtendrá información inmediata de que todo está bien al ver el signo en la pantalla, las funciones y los comandos se pueden ingresar de forma interactiva, por ejemplo:

BV502

Esto puede ingresarse directamente desde el terminal, como se muestra, o colocarse en un archivo de texto y cargarse. Para ejecutar la función, simplemente escriba su nombre como se muestra arriba.

El PCB es un sistema completo en un chip que no requiere componentes externos para hacerlo funcionar.
Presupuesto

El BV502 es un dispositivo PIC32 (PIC32MX170F256D)
Velocidad máxima MHz 40
Tamaño de la memoria del programa 256 kB
RAM 64 kB
Rango de temperatura (C) -40 a 105
Rango de tensión de funcionamiento 4.5V a 6V
Canales de DMA 4
SPITM 2
Compatible con I2CTM 2
Interfaz CODEC (I2S, AC97) Sí
Periferal Pin Select (PPS) Barra cruzada Sí
MCU Sí Canales A / D 10
Tasa máxima de muestreo A / D (KSPS) 1100
Captura de entrada 5
Salida Compare / Std. PWM 5
Temporizadores digitales de 16 bits 5
Puerto paralelo PMP
Comparadores 3
Oscilador interno 8 MHz, 32 kHz
RTCC Yes E / S Pins 21 Pines Count 28
