Caracteristicas:
El MAX7219CNG es un controlador de pantalla de cátodo común de entrada / salida serie compacto que puede conectar microprocesadores a pantallas LED numéricas de 7 segmentos de hasta 8 dígitos, pantallas de gráficos de barras o 64 LED individuales. Se incluyen en el chip un decodificador BCD código B, circuitos de exploración múltiplex, controladores de segmentos y dígitos, y una RAM estática de 8x8 que almacena cada dígito.
La comunicación con el MAX7219 se logra a través de una conveniente interfaz serial de 4 cables compatible con SPI. Los dígitos individuales se pueden abordar y actualizar sin reescribir toda la pantalla. Solo se necesita una resistencia externa para establecer la corriente del segmento para todos los LED.
El CI también incluye un modo de apagado de baja potencia de 150uA, control de brillo analógico y digital, un registro de límite de escaneo que permite al usuario visualizar de 1 a 8 dígitos, y un modo de prueba que fuerza a todos los LED.
Especificaciones:
Interfaz serie de 10 MHz
Control de segmento LED individual
Decodificación / Selección de dígitos sin decodificación
Apagado de baja potencia de 150 uA datos retenidos
Control de brillo digital y analógico
Pantalla borrada al encenderse
Unidad de pantalla LED de cátodo común
Controladores de segmento limitado Slew-Rate para menor EMI MAX7221
Interfaz serie SPI, QSPI, MICROWIRE MAX7221
Contenido:

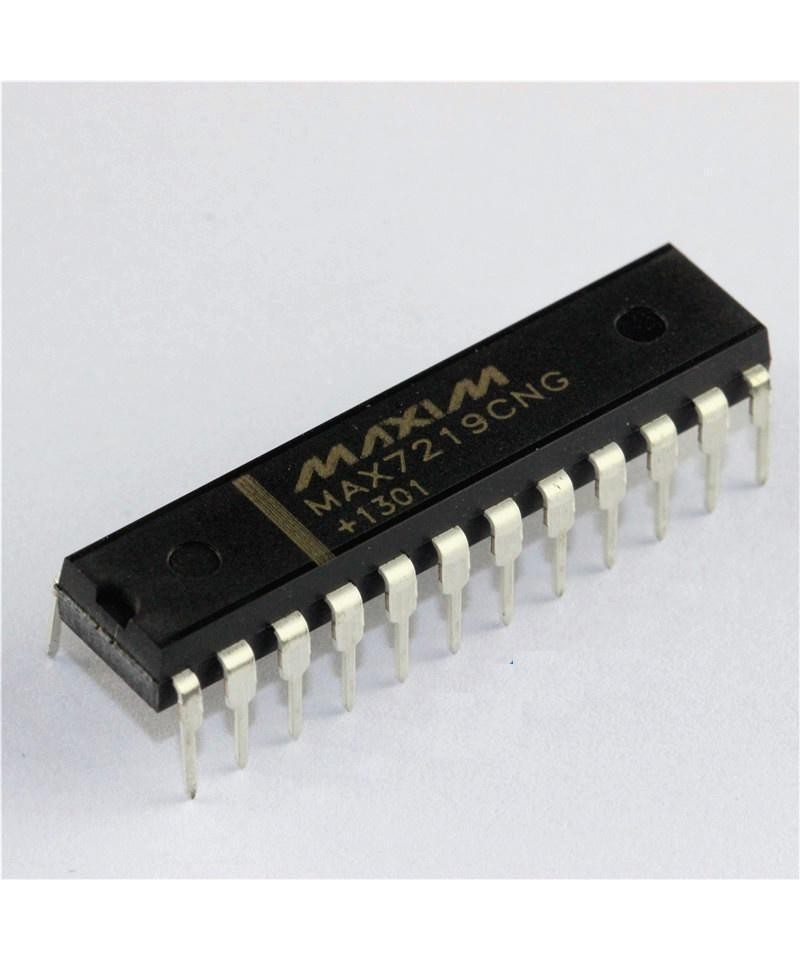

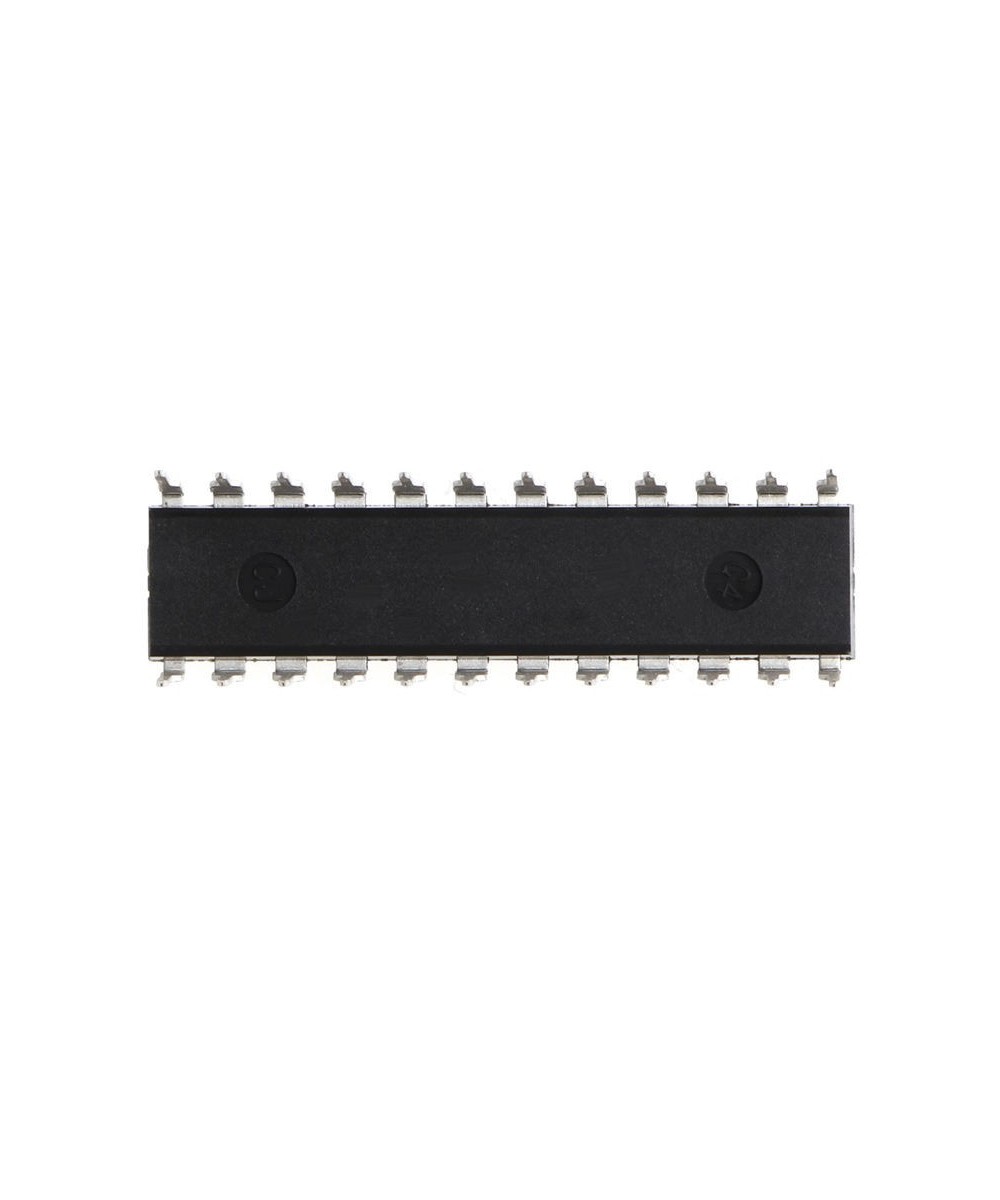

1 x MAX7219CNG MAX219 DIP IC
