Este dispositivo se utiliza habitualmente en proyectos de electrónica DIY, sistemas automotrices o adaptaciones de energía para dotar de puertos de carga rápida modernos a fuentes de alimentación tradicionales.
Especificaciones y Características principales
• Voltaje de entrada: Soporta un rango amplio de DC 8V a 32V (a través del conector jack DC hembra de la izquierda).
• Puerto de salida: Un conector USB Tipo C (a la derecha) que entrega energía de forma inteligente.
• Potencia máxima: Hasta 65W de salida (aproximadamente 3.25A a 20V).
• Protocolos compatibles: Soporta múltiples estándares modernos como USB PD3.1 (PPS), Quick Charge (QC3.0/QC4.0), Huawei SCP/FCP y Apple PD.

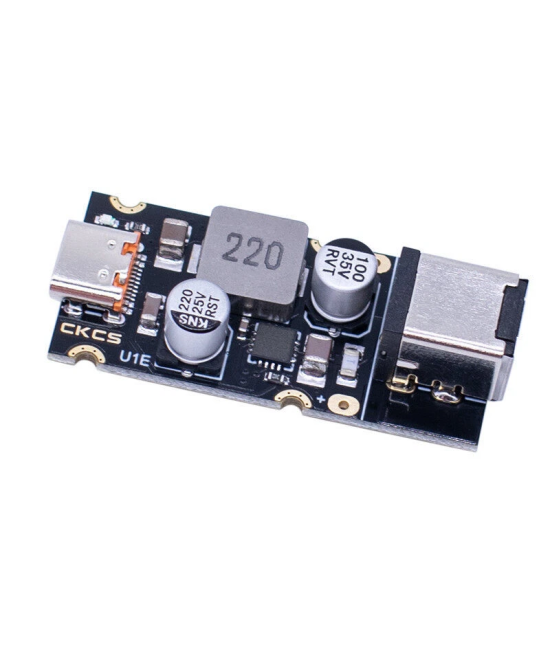

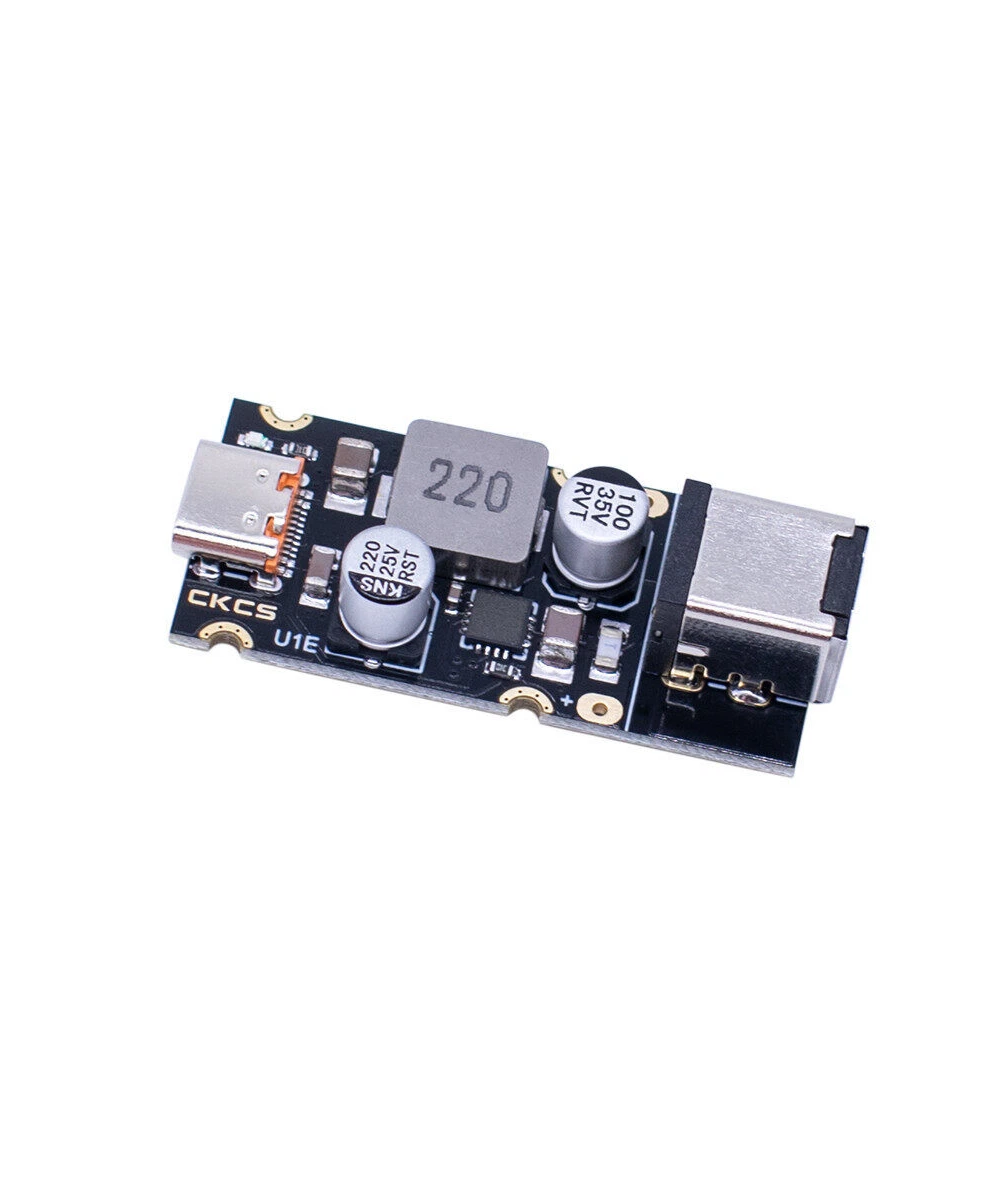

• Componentes visibles: Cuenta con un inductor de potencia blindado (marcado con 220), capacitores electrolíticos de estado sólido para filtrado de alta frecuencia y un chip controlador de protocolo de carga.

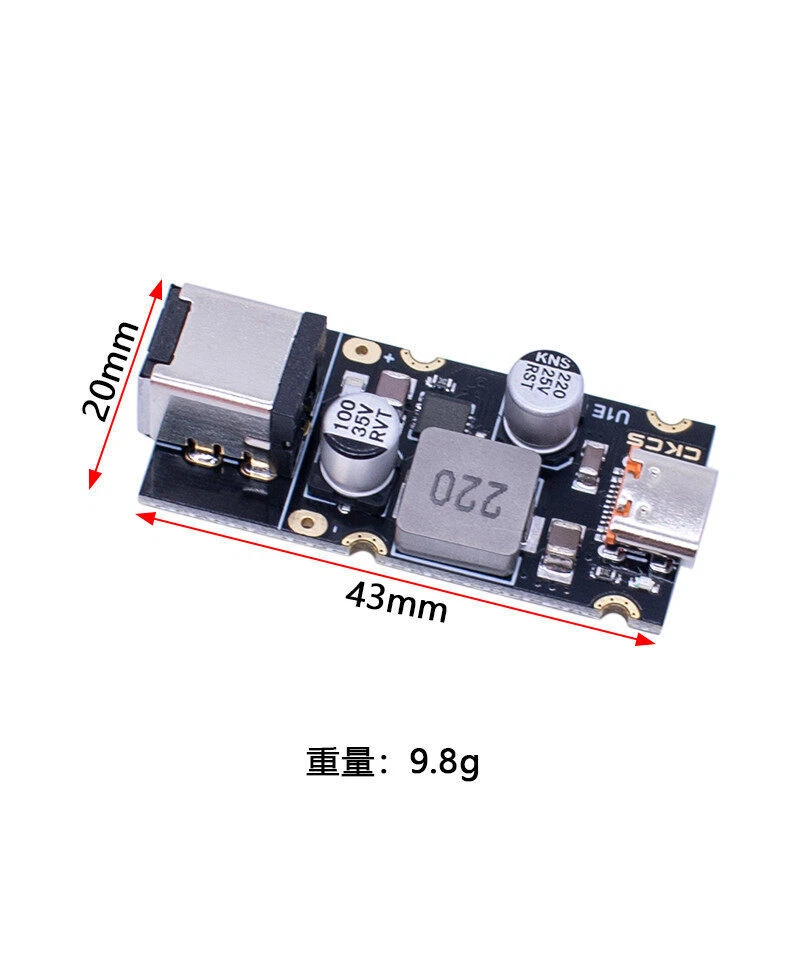

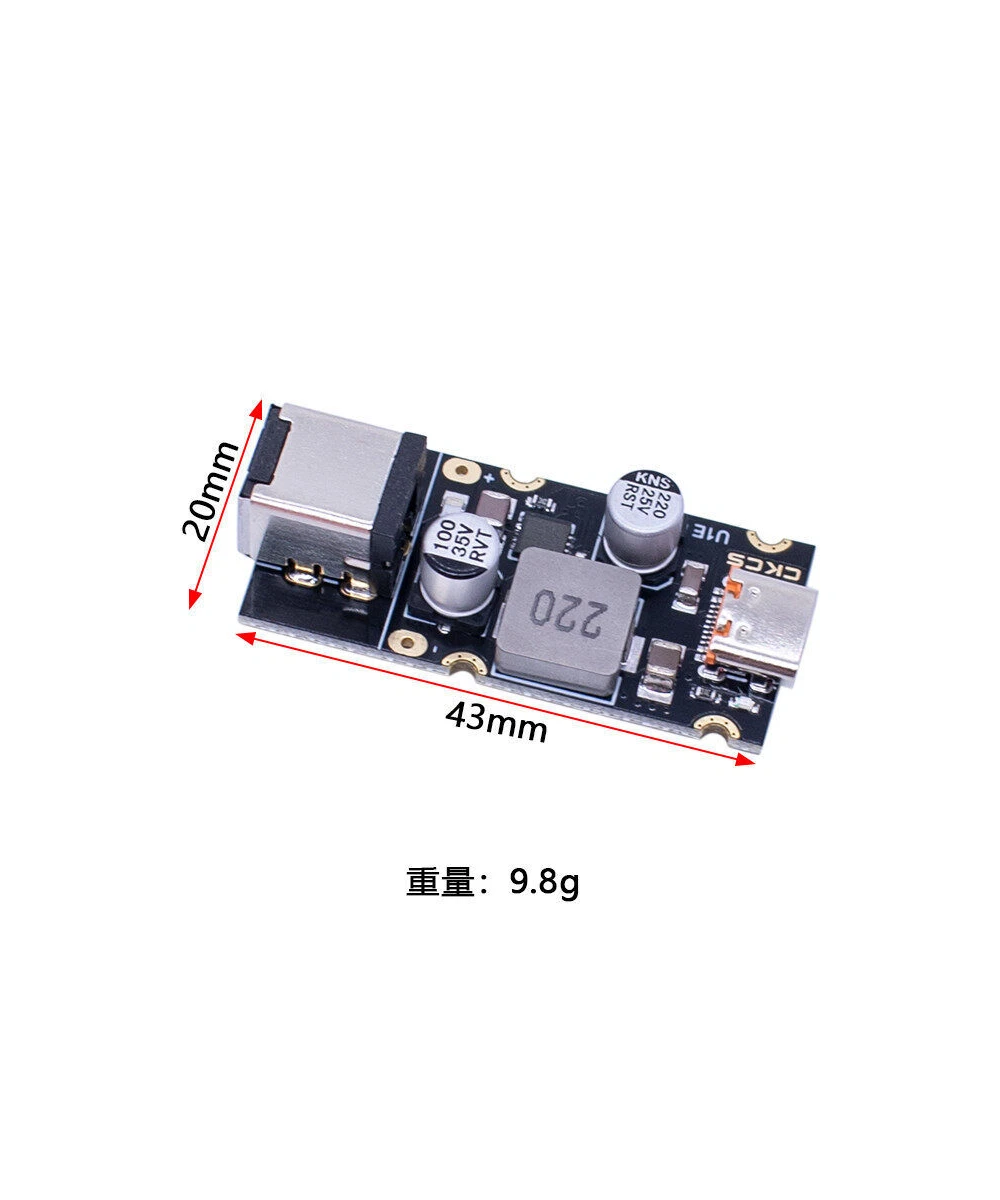

Dimensiones físicas
Según la regla milimétrica integrada en la placa y de fondo:
• Largo: Aproximadamente 45 mm (incluyendo ambos conectores).
• Ancho: Aproximadamente 20 mm.
HW-848 STM32F401 Placa de desarrollo STM32F401CCU6 STM32F4
Arduino Mega 2560 R3 es una tarjeta de desarrollo mucho mas potente que el Arduino Uno, utiliza el microcontrolador ATmega2560. Posee 54 entradas/salidas digitales (15 pueden usarse como PWM), 16 entradas analógicas, 4 UARTs(puertos seriales por hardware)
Tarjeta de desarrollo Arduino UNO R4 WIFI
STM32F407VET6 STM32 Cortex-M4 Tarjeta de desarrollo NRF2410 FMSG Tarjeta SD
Seeeduino XIAO es la placa compatible con Arduino más pequeña de la familia Seeeduino. Es un microcontrolador Arduino que está integrado con el microchip SAMD21. Las interfaces de Seeeduino XIAO son lo suficientemente ricas en un Dev tan pequeño.
Arduino UNO R4 Minima es una tarjeta de desarrollo programable que brinda una introducción práctica y sencilla al mundo de la electrónica y la programación en Arduino IDE.
Tarjeta de Desarrollo HLK-W801 V1.1 Wifi y Bluetooth
Arduino DUE es una tarjeta de desarrollo mucho mas potente que el Arduino Mega, utiliza el microcontrolador Atmel SAM3X8E ARM Cortex-M3 CPU. Posee 54 entradas/salidas digitales (12 pueden usarse como PWM), 12 entradas analógicas, 4 UARTs, 2 DAC, USB OTG.
Tarjeta de desarrollo UNO R3 SMD ATMega328P CH340
Kit de desarrollo LaunchPad MSP430FR5994
Módulo de placa LilyPad compatible Arduino USB ATmega32U4
modulo convertidor descendente 12V a 3.3V - 5VYXS1545
ESP32 con modulo de cámara incluido
Kit de programación de circuitos 40P
Tarjeta de Desarrollo Arduino Nesso N1 M5Stack

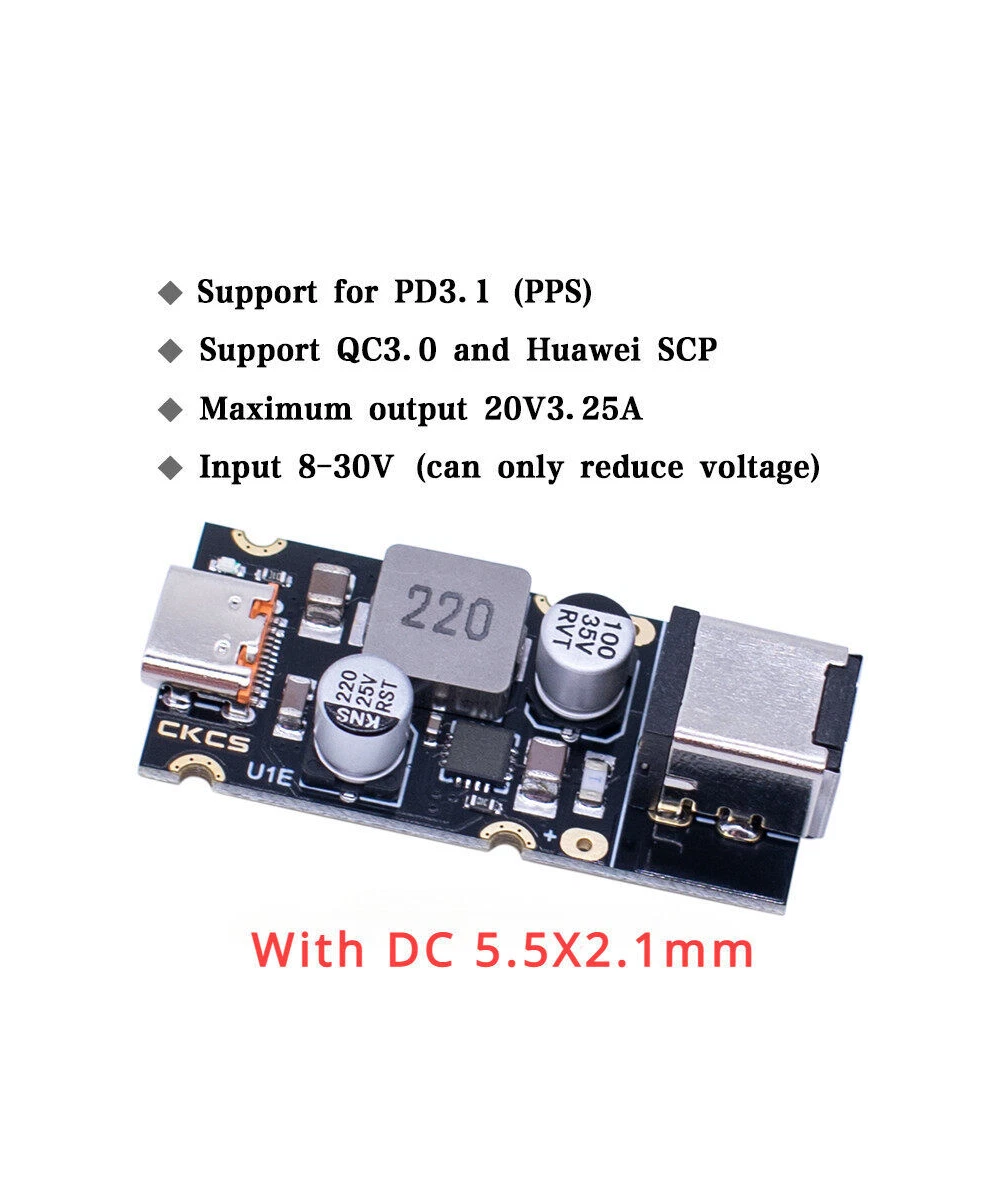

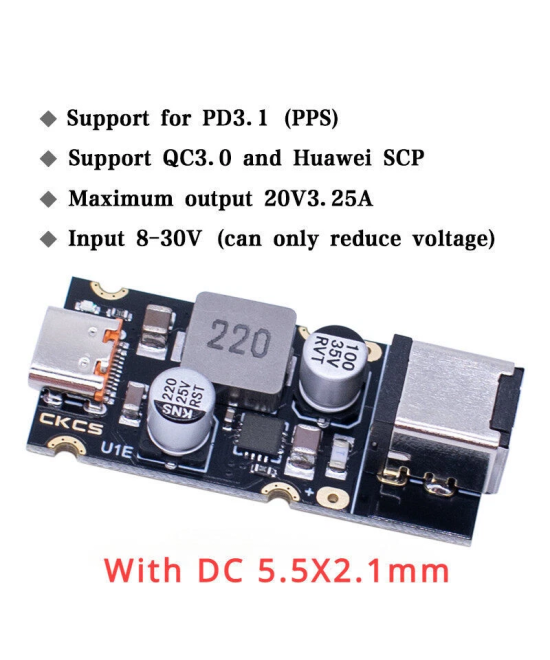

Módulo reductor (Buck) de carga rápida PD65W, diseñado para convertir un voltaje de entrada de corriente continua alto en una salida USB Tipo C regulada.
