Descripción:
Esta es una solución alternativa de bajo costo para reemplazar la caja de resistencias, con buena precisión, amplio rango y una precisión por paso de 0.1 Ω. Es ideal para experimentos educativos, diseño de ingeniería electrónica o ajustes de prueba, permitiendo configurar de manera flexible y rápida el rango de resistencia desde 0.1 Ω hasta 9,999,999.9 Ω o 0.1 Ω–9.99999999 MΩ (0–10 MΩ).
Características:
Diseño basado en el teorema del “Nivel de Resistencia”.
Cada resistor tiene una precisión del 1%.
Cada resistor tiene una potencia nominal de 1/2 W.
Filas dobles de pines chapados en oro para mayor durabilidad.
Distancia de los orificios fijos: 121 mm × 29 mm, diámetro del orificio: 3.1 mm, grosor de la placa: 1.6 mm.

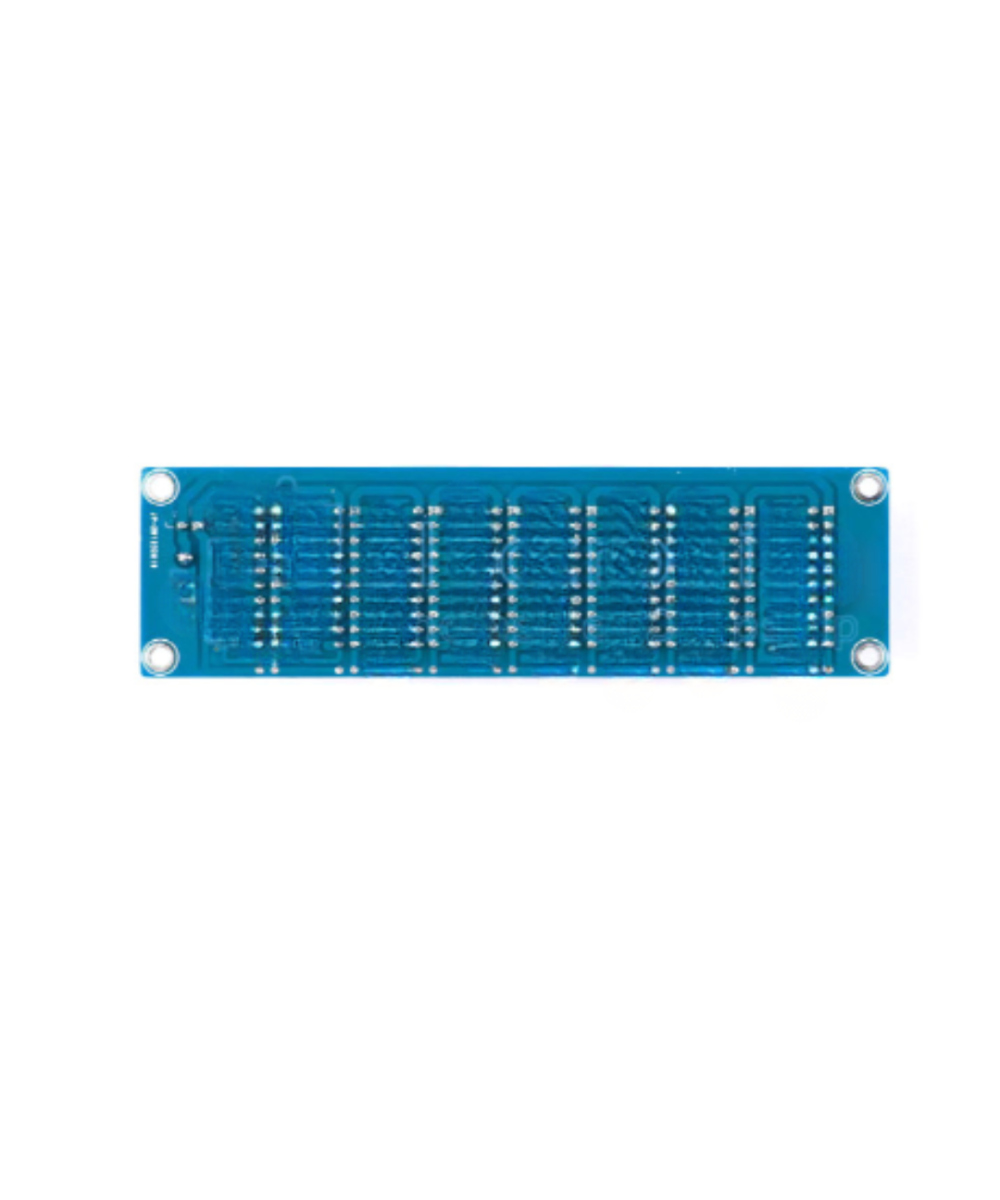

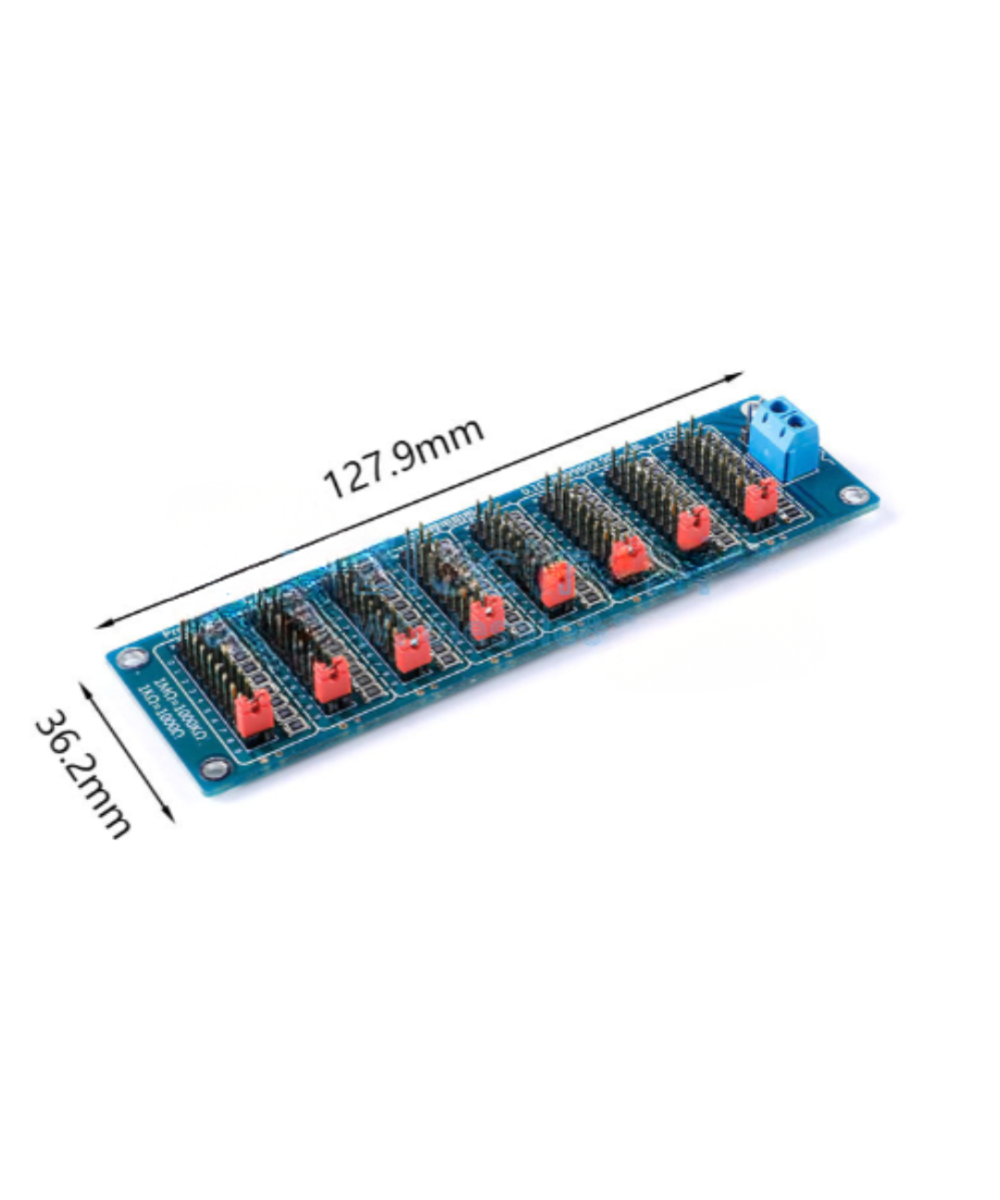

Placa de circuito impreso FR4 de fibra de vidrio de alta calidad, tamaño: 128 × 36 mm, altura < 20 mm.
8 puentes (jumper caps) con accesorios, resistencia programable: 0.1 Ω a 99,999,999.9 Ω, con incremento de 0.1 Ω por paso.
