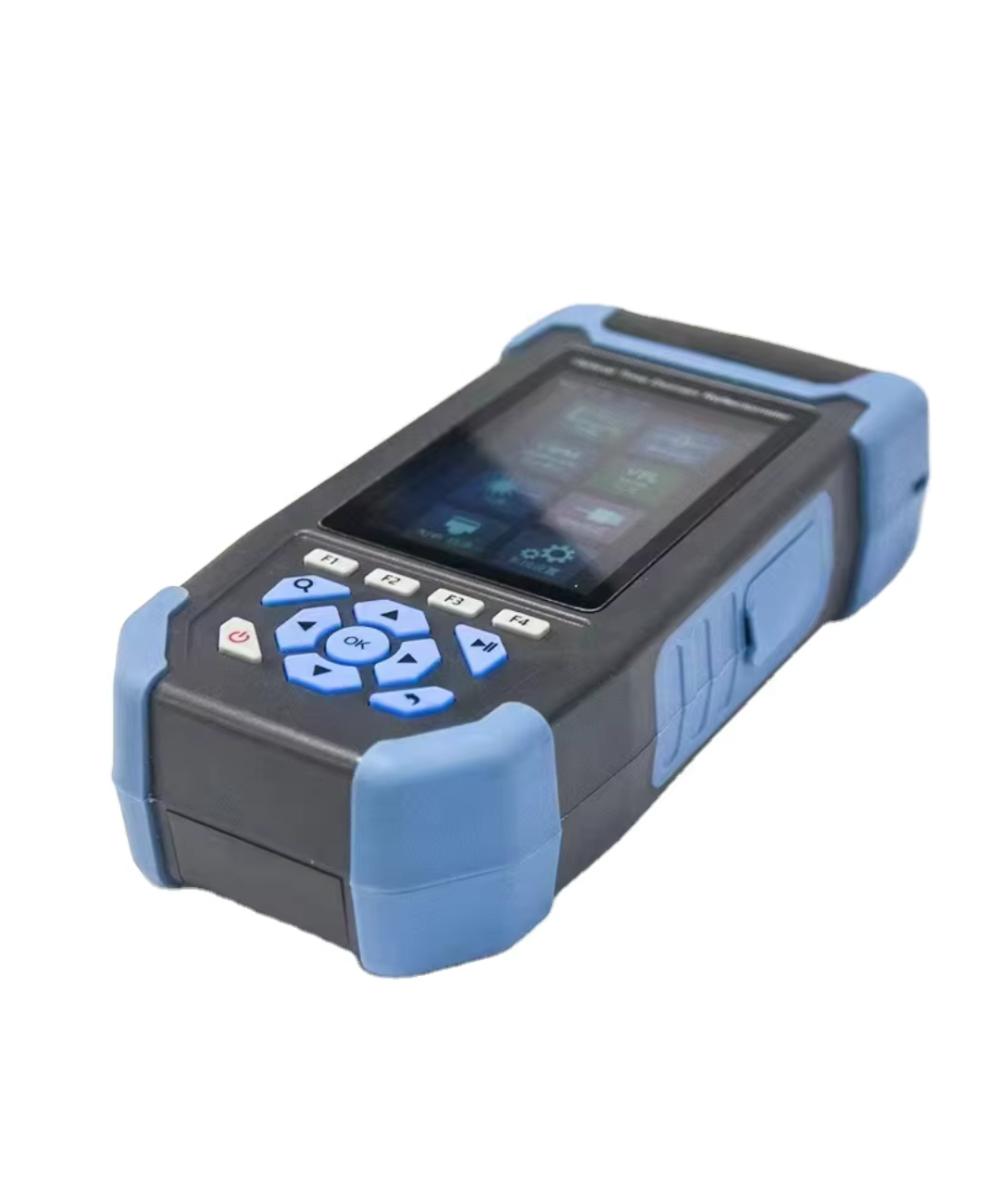

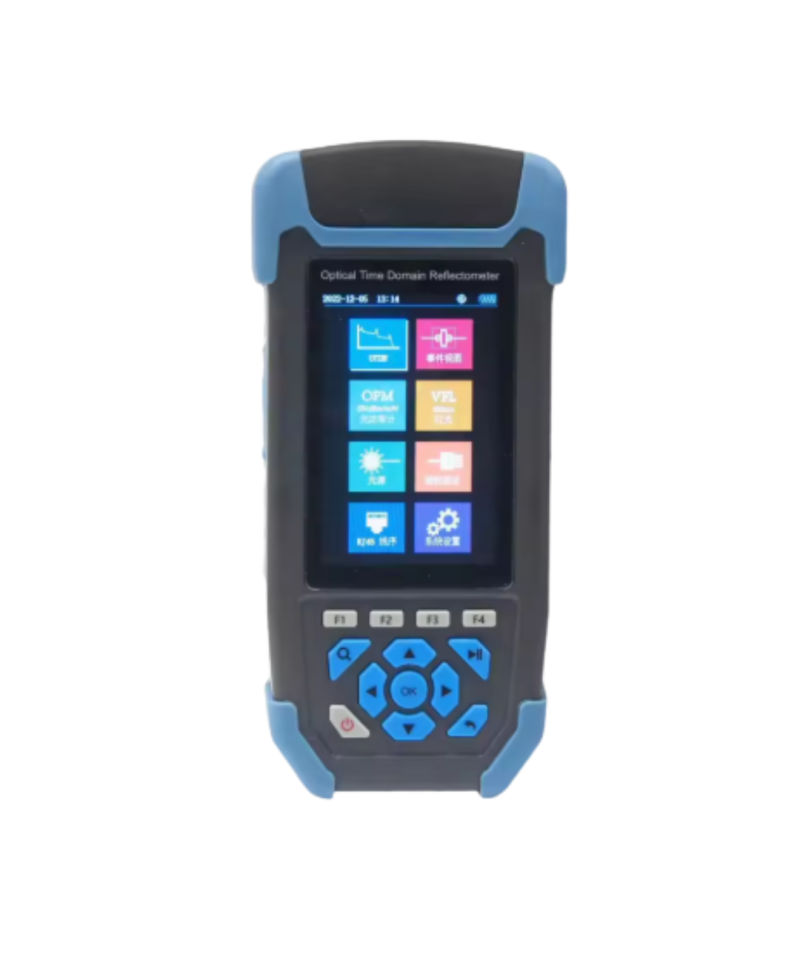

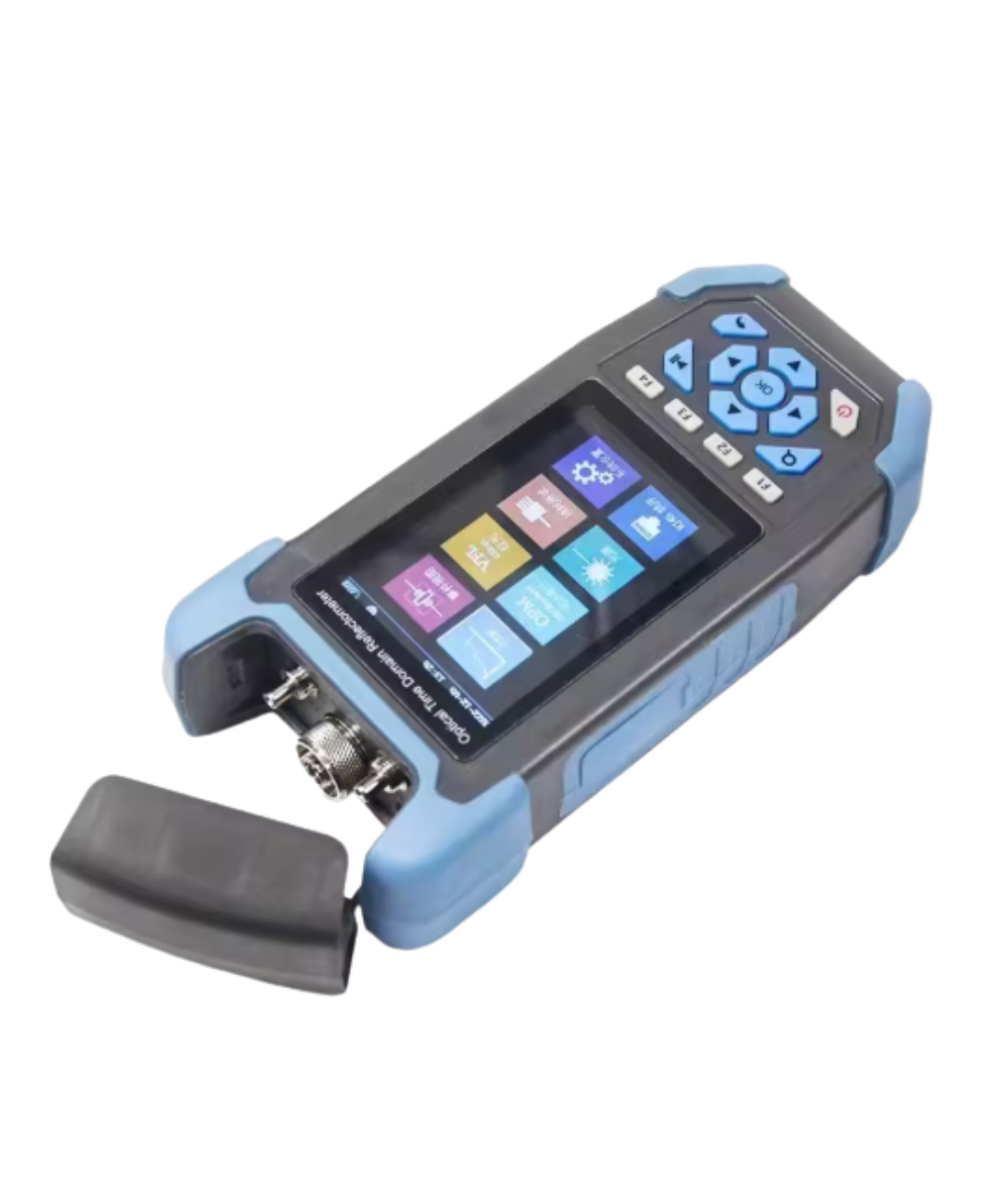

Medidor de distancia Optico (OTDR) JW3302Sj

Descripción:

se aplica a FTTx y construcción y mantenimiento de redes de acceso, para probar el punto de interrupción de la fibra, la longitud, la pérdida y la detección automática de luz de entrada, prueba automática con una tecla. El probador es compacto con pantalla LCD colorida de 3,5 pulgadas, nuevo diseño de carcasa de plástico, a prueba de golpes y caídas. El probador también combina 8 funciones con OTDR altamente integrado, mapas de eventos, fuente de luz estable, medidor de potencia óptica, localizador visual de fallas, corrección de secuencia de cables, medición de la longitud del cable y funciones de iluminación. Podría detectar rápidamente puntos de interrupción, conector universal, almacenamiento interno de 600, tarjeta TF, almacenamiento de datos USB y batería de litio incorporada de 4000 mAh, carga USB. Es una buena opción para trabajos de campo a largo plazo.

Características:

Pantalla: LCD color 3.5 pulgadas

Interfaz: Micro USB, tarjeta TF

Batería: Li-ion 3.7V, 4000 mAh (carga USB 5V 2A)

Autonomía: 20 h en espera, 12 h en uso

Dimensiones: 173 x 82 x 37 mm

Peso: 350 g

Temperatura de operación: -10 C a +50 C

Temperatura de almacenamiento: -40 C a +70 C

Humedad: 0 a 95% (sin condensación)

Longitud de onda: 1310 / 1550 nm ± 20 nm

Tipo de fibra: G.652 SM

Rango dinámico: 24 dB / 22 dB

Distancia de prueba: 5 m a 60 km

Zona muerta de evento: 3 m

Zona muerta de atenuación: 8 m

Ancho de pulso: 3 ns a 10 us

Precisión de alcance: ± (1 m + intervalo de muestreo + 0.005% * distancia)

Exactitud de perdida: ± 0.2 dB/dB

Resolución de muestreo: 0.05 m a 8 m

Puntos de muestreo: 16k a 128k

Almacenamiento: Interno 600, externo tarjeta TF

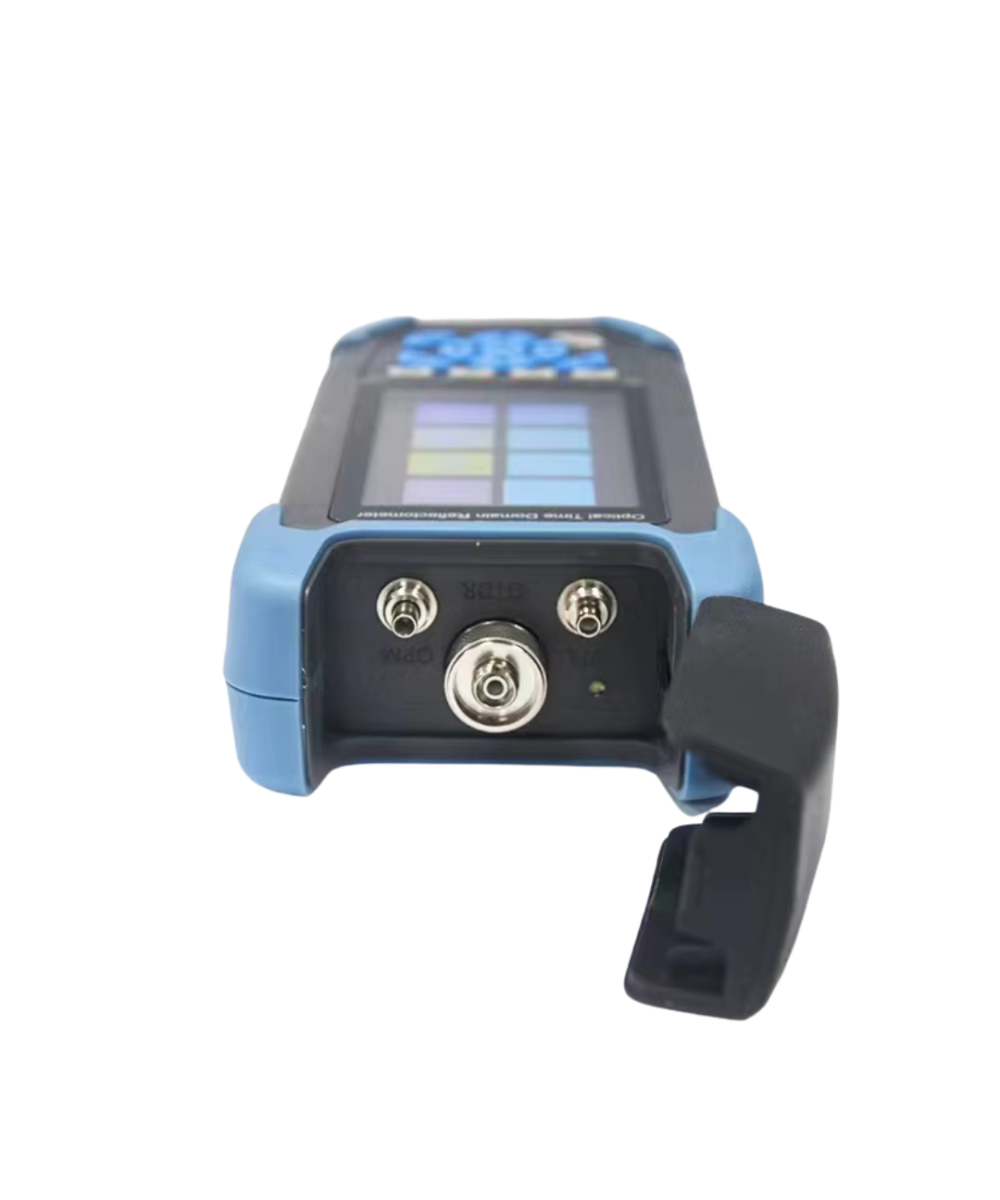

Conector: FC/UPC (SC intercambiable, ST)

Seguridad laser: Clase II

Formato de archivo: SOR

Medidor de potencia óptica

Rango: -50 dBm a +26 dBm

Longitud de onda: 800 a 1700 nm

Precisión: ± 5%

Identificación: CW / 270 / 330 / 1k / 2kHz

Calibración: 850 / 980 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm

Interfaz: FC / SC / ST

Fuente de luz óptica

Tipo: FP-LD

Longitud de onda: 1310 / 1550 nm ± 20 nm

Potencia: -5 dBm

Modulación: CW, 270/330 / 1k / 2kHz

Estabilidad: ±0.5 dB / 15 min

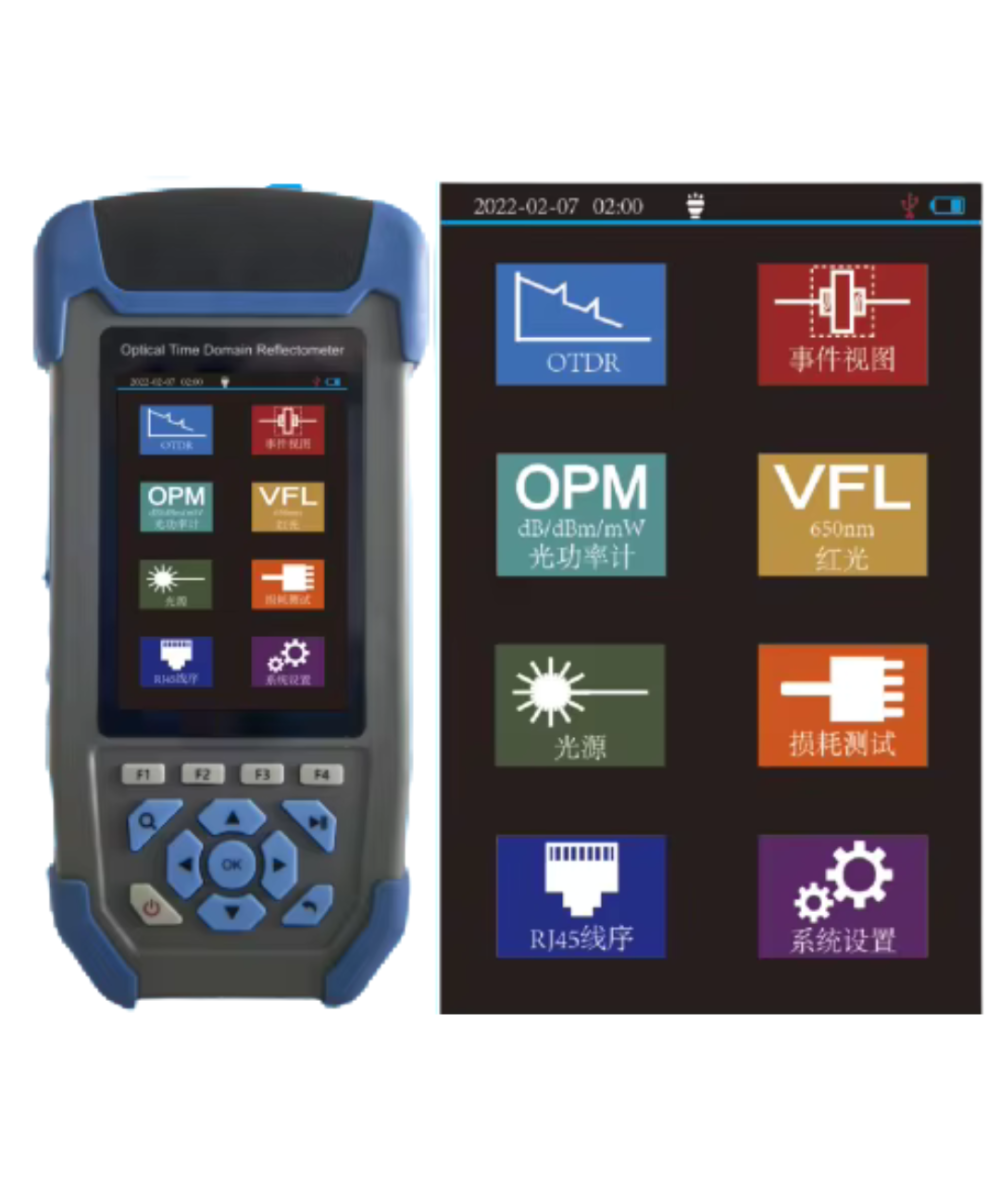

Funciones:

OTDR: 1310 / 1550nm, 24 / 22dB, 17m ~ 41KM

Mapa de eventos (similar a EXFO iOLM)

Medidor de potencia óptica: -50 ~ + 26dBm

Fuente de luz óptica: 1310 / 1550nm,>-5dBm

Localizador visual de fallas:> = 10mW

Secuencia de cable Ethernet RJ45

Distancia del cable Ethernet RJ45

Rastreador de cable Ethernet RJ45

Luz LED
