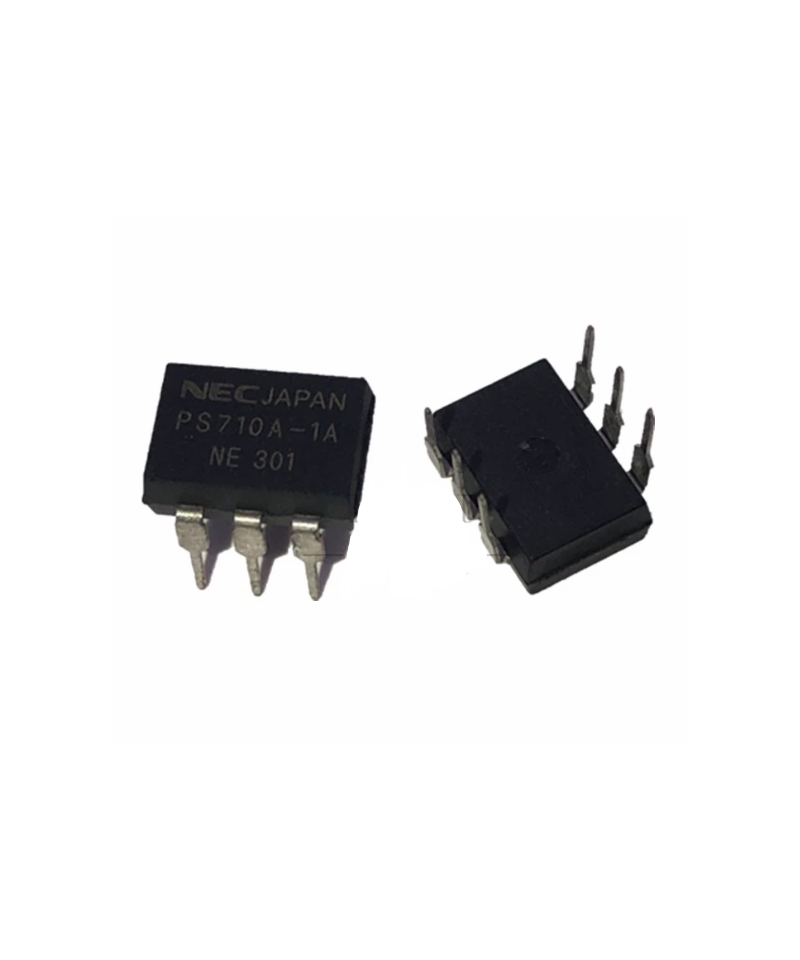

CI Optoacoplador PS710A 1A

Descripción:

PS710A-1A es un dispositivo utilizado en electrónica para proporcionar una conexión óptica y eléctricamente aislada entre dos circuitos. También se le conoce como relé optoacoplador o aislador óptico. Este tipo de componente es comúnmente utilizado para garantizar el aislamiento eléctrico entre señales de control y señales de alta potencia o voltajes peligrosos.

Funcionamiento:

El optoacoplador PS710A-1A consta de dos partes principales: un diodo emisor de luz (LED) y un fotodetector (fototransistor o fotodiodo). El LED se activa con una señal eléctrica en el lado de entrada del dispositivo, y emite luz infrarroja. Esta luz se dirige hacia el fotodetector en el lado de salida, que responde a la luz generando una corriente o voltaje en función de la intensidad de luz recibida.

Características:

• Consta de 6 pines

• Baja resistencia en estado activo (Ron = 0.1 Ω TÍPICO)

• Alto corriente de carga continua (IL = 1.8 A)

• Tipo de canal único (Salida de 1 a)

• Baja corriente de operación del LED (IF = 2 mA)

• Diseñado para cambio de línea de conmutación AC/DC

• Paquete pequeño (DIP de 6 pines)

• Bajo voltaje de desplazamiento

• PS710AL-1A: Tipo de montaje superficial
