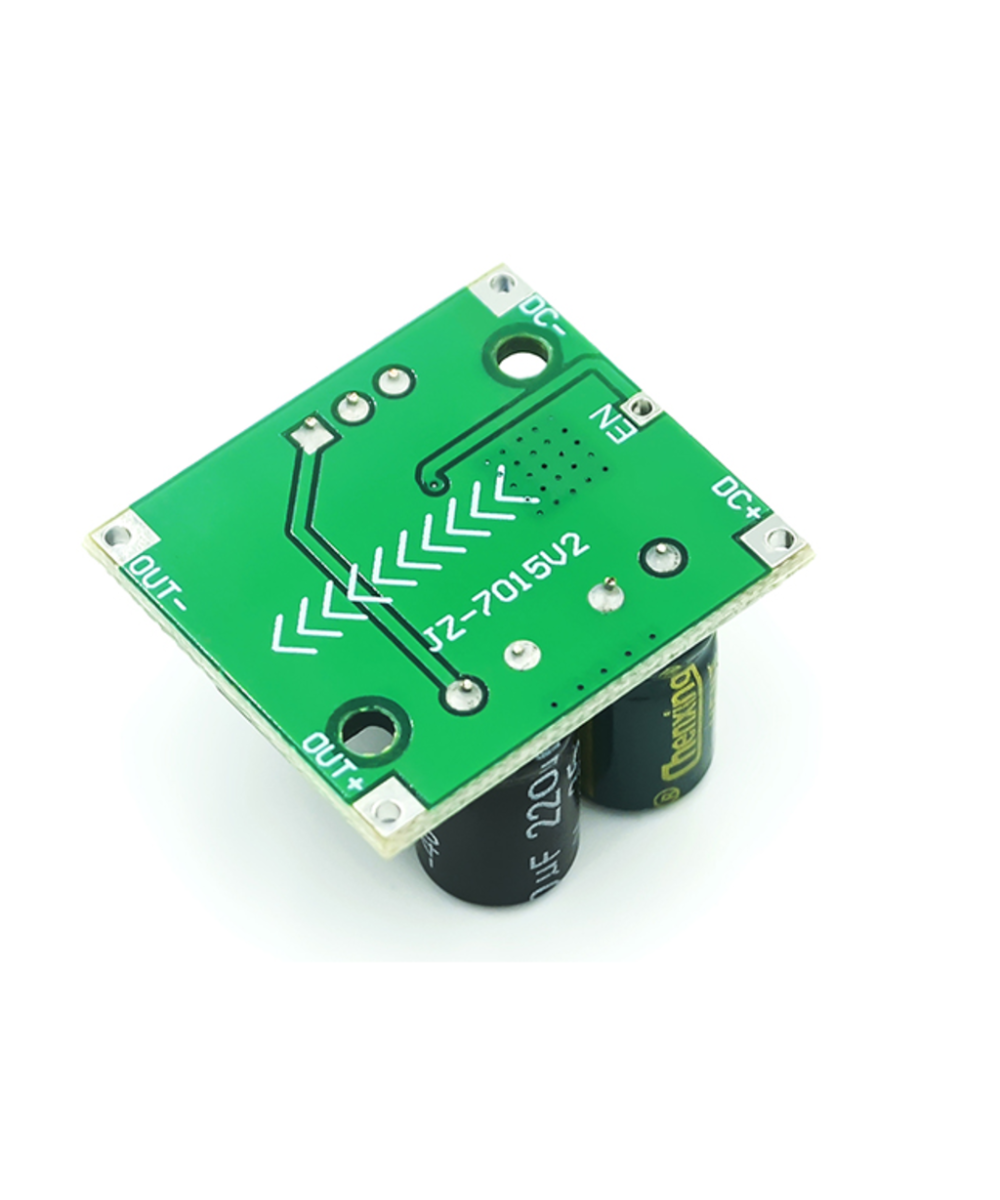

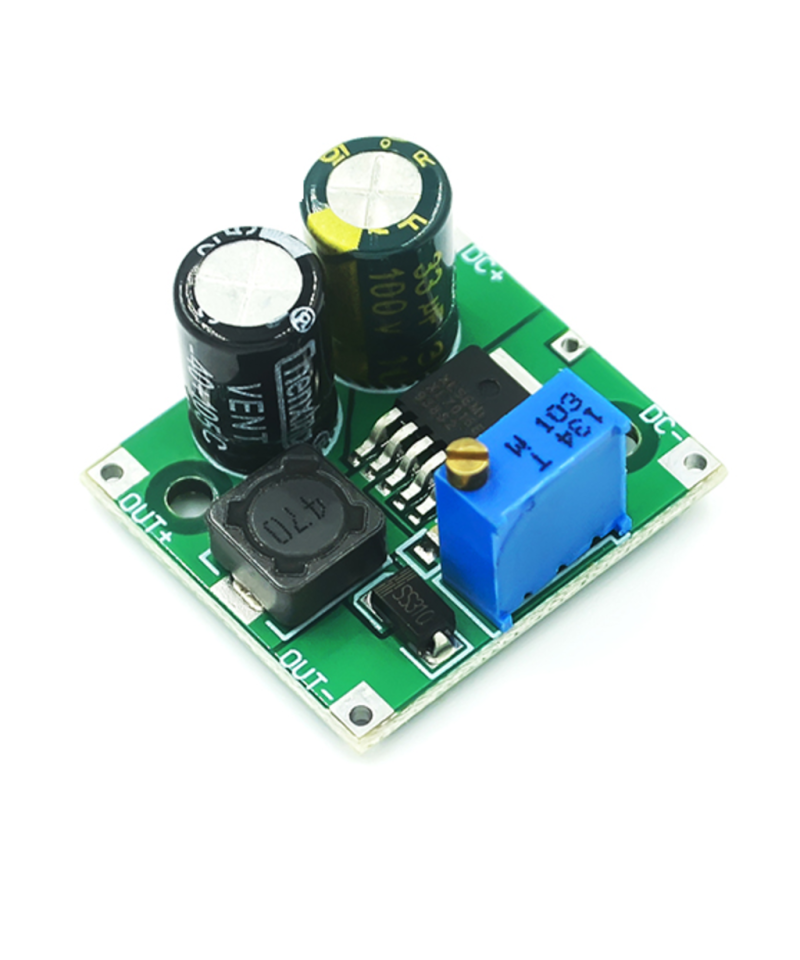

Descripción:
El módulo reductor CC-CC XL7015 es un convertidor CC-CC reductor de alta eficiencia y alto voltaje que proporciona una alta capacidad de corriente de salida de 0,8A, baja ondulación, excelente regulación de linealidad y regulación de carga, y alto voltaje de entrada 80V, mucho más que 2596 módulos. El chip tiene una variedad de mecanismos de protección incorporados. Se puede aplicar a controladores de vehículos eléctricos.
Rango de voltaje de entrada amplio de 5V a 80V;
El voltaje de salida es ajustable de 5V a 20V;
Pequeña caída de presión 1V;
Corriente de interruptor grande 0.8A;
La potencia de salida recomendada es inferior a 7W;
Protección de apagado por sobre temperatura incorporada, protección contra cortocircuitos de salida, protección contra sobrecorriente;
Excelente linealidad y regulación de carga
Tamaño de la placa: 16 mm * 44 mm;
Instrucciones de cableado
VIN: entrada de voltaje (5V-80V);
GND: toma a tierra de voltaje de entrada;
VOUT: terminal de voltaje de salida (5V-20V);
GND: toma a tierra de voltaje de salida;
Incluye:
1 x Estabilizador/Regulador Descendente DC-DC XL7015 de 5-80V a 5-20V 0.8A
