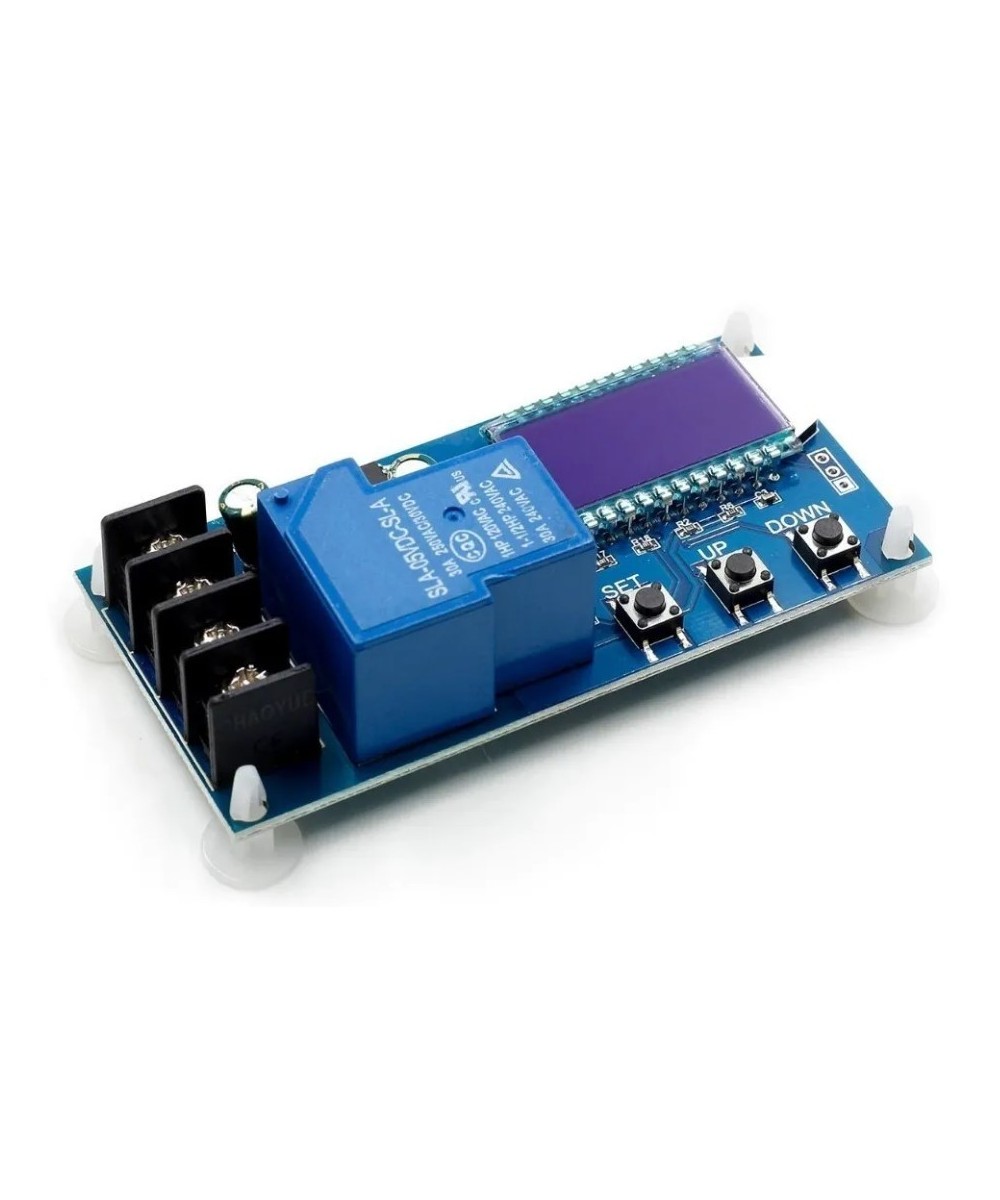

Módulo de carga de batería 6V a 60 V XY-L30A

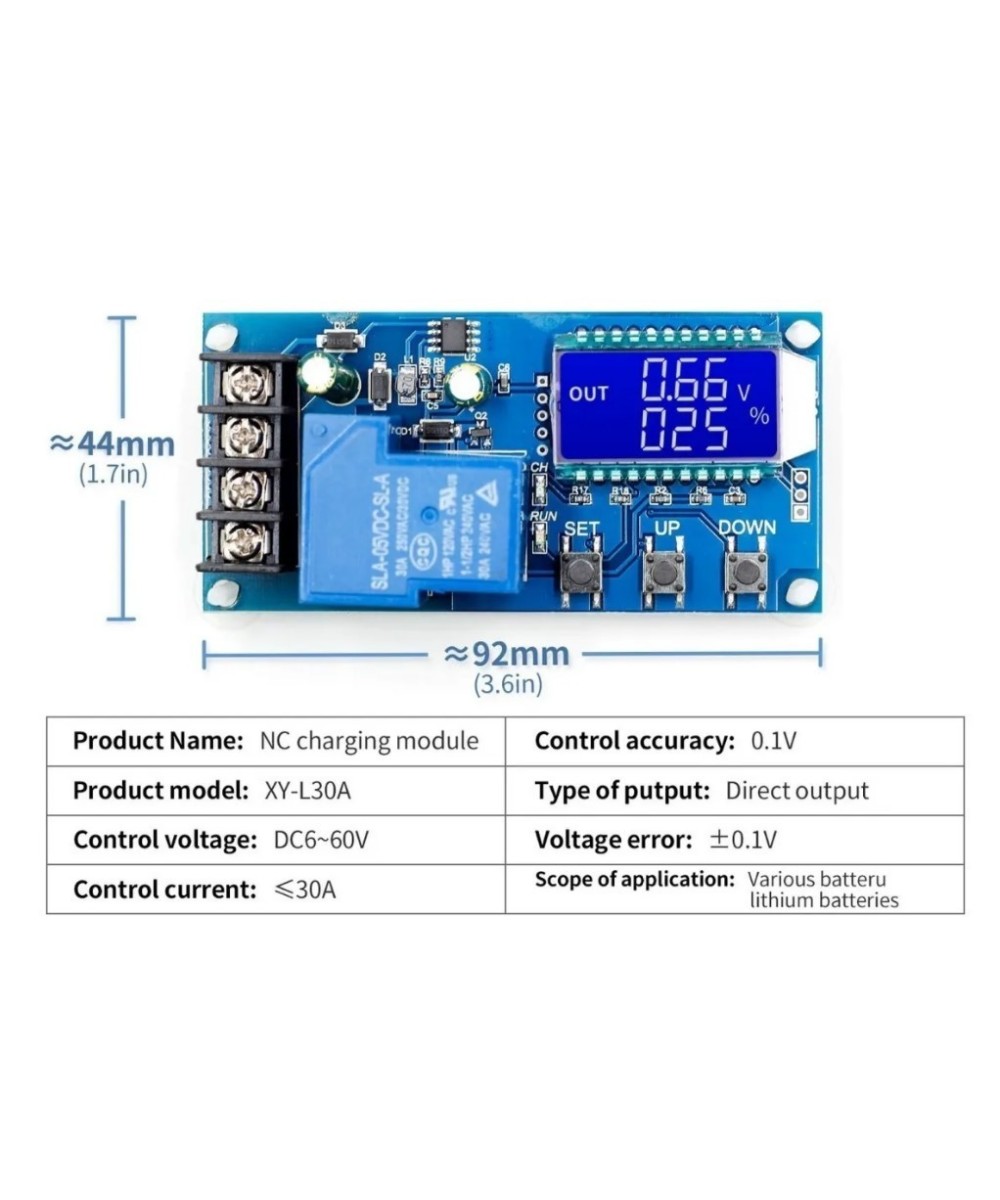

Caracteristicas:

1. Modelo: XY-L30A

2. Tensión de entrada: DC 6-60 V

3. Precisión de la pantalla: 0.1 V

4. Control precisión: 0.1 V

5. Tipo de salida: salida directa

6. Tolerancia de tensión: +/-0.1 V

7. Campos de aplicación: 6-60 V batería de almacenamiento

1) Función / Descripción:

A. Función de control de carga automático:

Configurando el volt-hi: 'up volt-li: 'dn'; cuando el voltaje de la batería está por debajo del volt-li: 'dn', los cables del relé, el cargador comienza a cargar la batería; cuando el voltaje de la batería es de hasta volt-hi: 'UP', el relé se diconnecta y la carga automática se completa una vez;

B. Función de Control del tiempo de carga:

* ¿Cómo encender la función de control de tiempo?

* Después de introducir el conjunto de parámetros, establecer el parámetro op NO es cero, luego encender la función de control de tiempo, El parámetro predeterminado op es: -- h, el valor predeterminado no enciende la función de control de tiempo;

* Después de la función de control de tiempo de apertura (OP NO es cero), cuando el voltaje de la batería es menor volt-li'dn, el cargador comenzó a cargar la batería, el sistema comenzó a funcionar; durante el tiempo, el voltaje de la batería ≥ volt-hi'up, desconexión del relé; si el tiempo de operación se ha agotado, El voltaje de la batería sigue siendo el volt-li'dn inferior, el relé mantiene la conducción, cierra automáticamente la función de control del tiempo de carga y parpadea la H: ER para recordar al usuario, la configuración del parámetro de tiempo no es razonable; pulsa cualquier tecla para dejar de parpadear;

*NOTA: Formato de hora: 00:59 (00 durante horas, 59 minutos) el tiempo máximo es 99: 59, que es de 100 horas.

3. carga de datos en serie y función de configuración de parámetros:

El sistema admite carga de datos UART y configuración de parámetros UART: 115200,8 1

2) Ajuste de parámetros

A. mantén pulsada la tecla SET para introducir la interfaz de configuración;

B. cambia los parámetros que deseas configurar mediante set de presión corta;

C. Después de seleccionar los parámetros, se puede configurar mediante la tecla Arriba/Abajo para soportar la presión corta, presión larga (aumento rápido o reducción); para establecer otros parámetros, repetir el paso b, c);

D. Una vez que se hayan establecido todos los parámetros, pulse la tecla set long para salir y guardar;

3) Descripción de la función clave:

A. En la interfaz de funcionamiento (interfaz principal):

* Botón de conjunto de pulsaciones cortas para mostrar el conjunto actual de parámetros; botón de presión corta, porcentaje de carga de la pantalla alterna y tiempo de carga;

* Botón pulsador corto, selecciona activar/desactivar el relé, si el relé se puede cerrar, mostrará "apagado" como recordatorio;

* Botón de presión largo, interruptor de estado de baja potencia

* Encendido: No funciona en 10 minutos apaga la luz de fondo

* Apagado: la luz de fondo siempre es brillante

* Pulsando el botón SET, introduce la configuración del parámetro.

4) Cálculo del porcentaje de voltaje:

* Porcentaje de voltaje = Voltaje de la batería/(volt-HI-volt-LI)

5) Características adicionales:

* Función de grabación de tiempo de carga: no se abre el control de tiempo de carga, el artículo grabará a tiempo completo, cuando la interfaz de visualización de tiempo de entrada, Y a continuación, la interfaz de visualización del tiempo de salida o la siguiente carga para abrir (conducción del relé) cuando esté vacía;

* Detección automática de parámetros: Cuando los parámetros estén establecidos, salga, si volt-li dn≥ volt-HI UP, el sistema mostrará "ERR" como recordatorio;

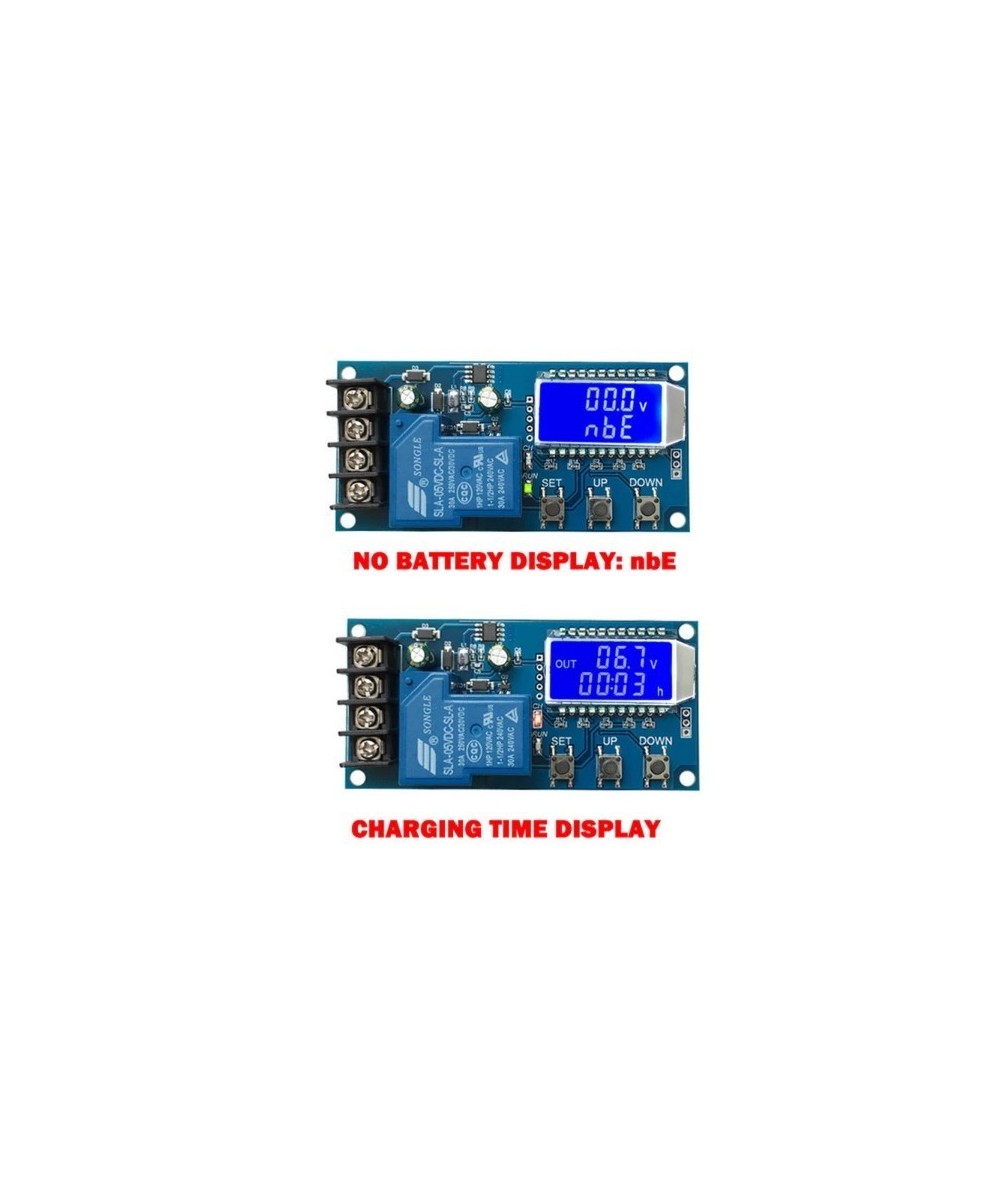

* Detección de acceso a la batería: Este producto está conectado a la batería, si no está conectado a la batería, el sistema se mostrará en el enlace descendente "NbE" como recordatorio

6) Incluye:

* 1 x Módulo de carga de batería XY-L30A 6V a 60V
