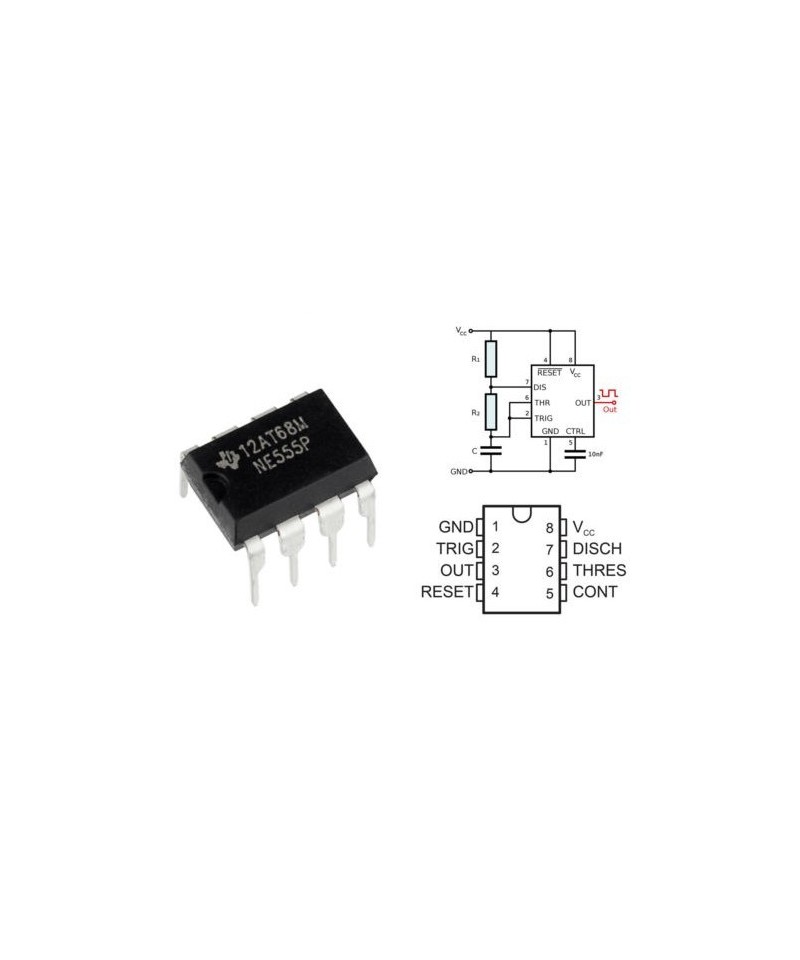

Temporizador NE555

Descripción

Los NE555P son circuitos temporizadores precisos capaces de generar retardos de tiempo u oscilación con precisión. En el modo de retardo de tiempo o monoestable, el intervalo cronometrado se controla mediante una resistencia externa y red de capacitores. El el modo de funcionamiento estable, la frecuencia y el ciclo de trabajo se pueden controlar independientemente mediante dos resistencias externas y un capacitor externo. Los niveles de umbral y disparo son normalmente de dos tercios y un tercio del valor Vcc, respectivamente. Estos niveles se pueden alterar mediante la terminal de control de voltaje. Cuando la entrada de disparo se encuentra por debajo del nivel de disparo, el biestable se ajusta y la salida se eleva. Si la entrada de disparo supera el nivel de disparo y la entrada umbral supera el nivel umbral, el biestable se reajusta y la salida baja.

Temporización de microsegundos a horas

Funcionamiento estable o monoestable

Ciclo de trabajo ajustable

Salida compatible con TTL que puede recibir o suministrar hasta 200mA

Aplicaciones:

Reloj y Temporización, Electrónica de Consumo, Defensa, Militar y Aeroespacial, Diseño Embebido y Desarrollo

Especificaciones:

Tipo: Reloj temporizador

Modo de funcionamiento: Estable, monoestable

Número de temporizadores: 1

Tensión de alimentación mínima: 4.5 V

Tensión de alimentación  máxima: 16 V

Frecuencia máxima: 500 Khz

Corriente de salida máxima: 200 mA

Temperatura de operación mínima: 0° C

Temperatura de operación máxima: 70° C

Encapsulado: DIP

Número de pines: 8

Sustituto:

NTE955M, NE555P, LM555, NE555, LC555, MC1455, MC1555, SE555, CA555, XR-555, RC555, RM555, SN72555.

Paquete incluido:

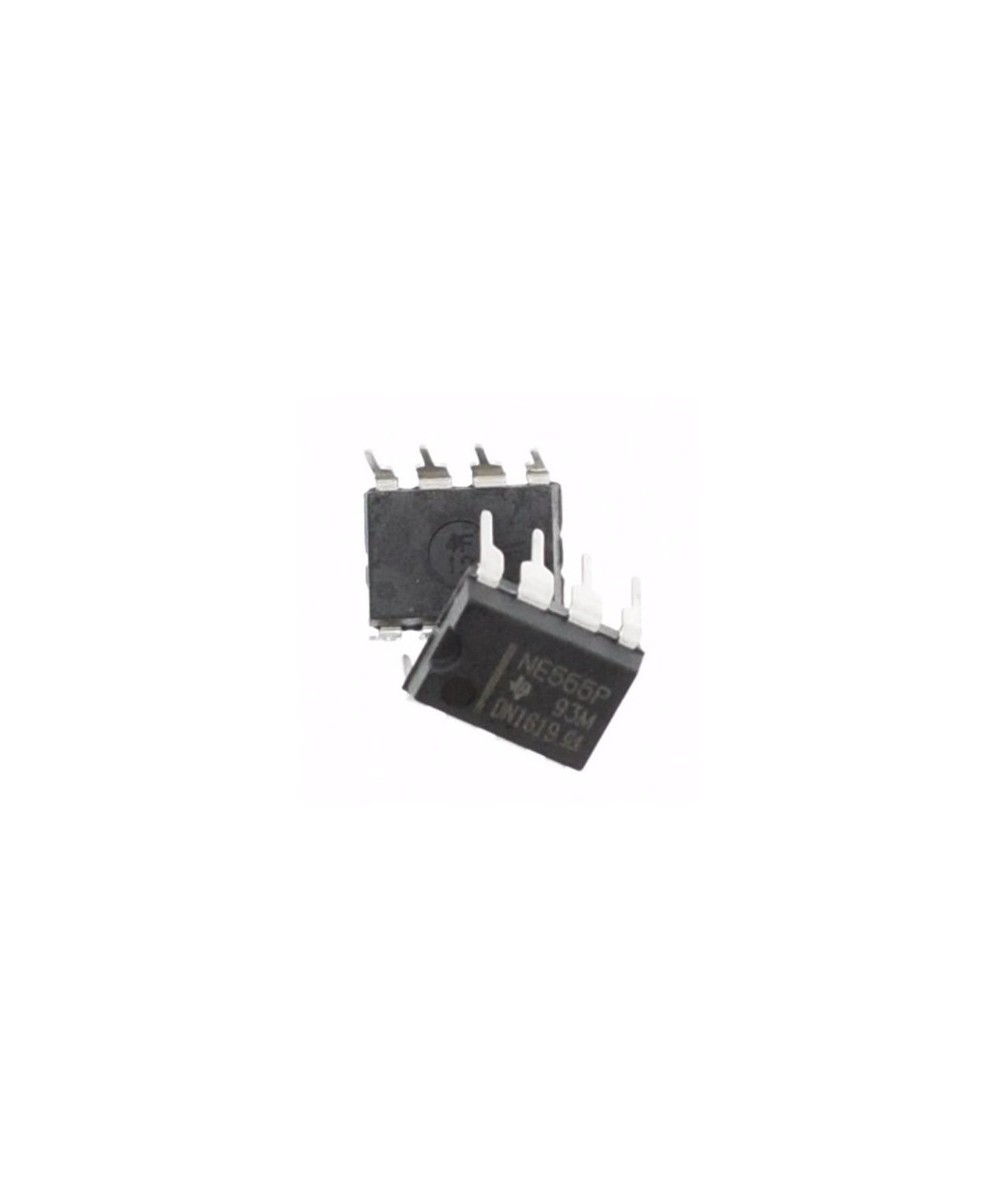

1 x NE555 IC 555 TEXAS INSTRUMENTS DIP-8 Timer
