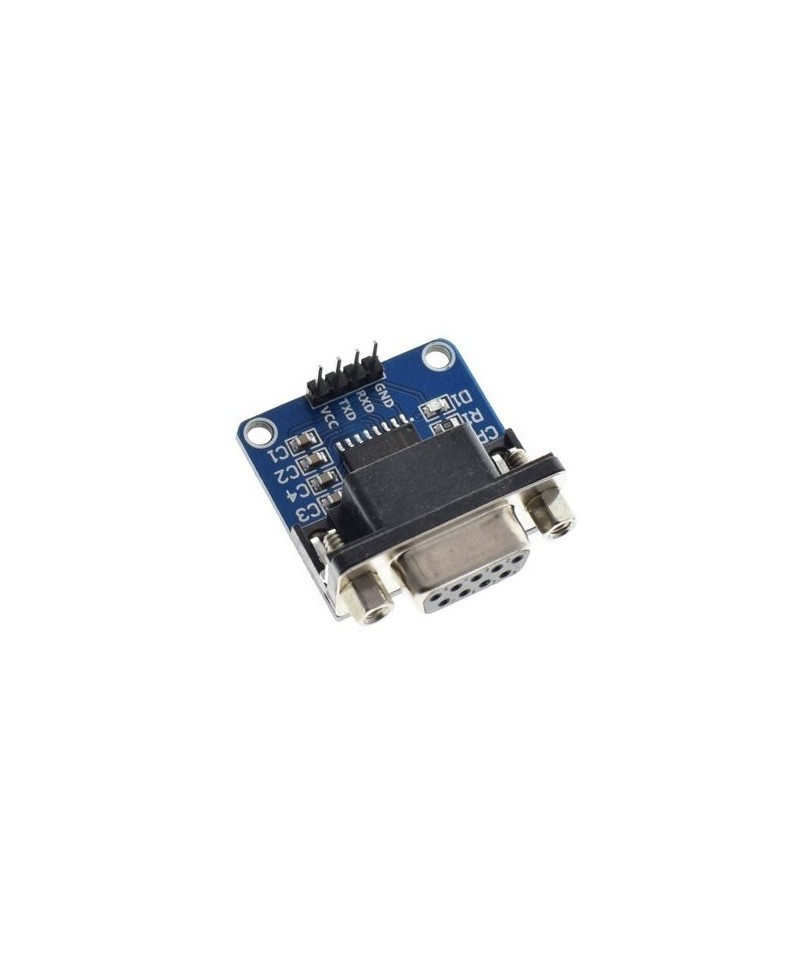

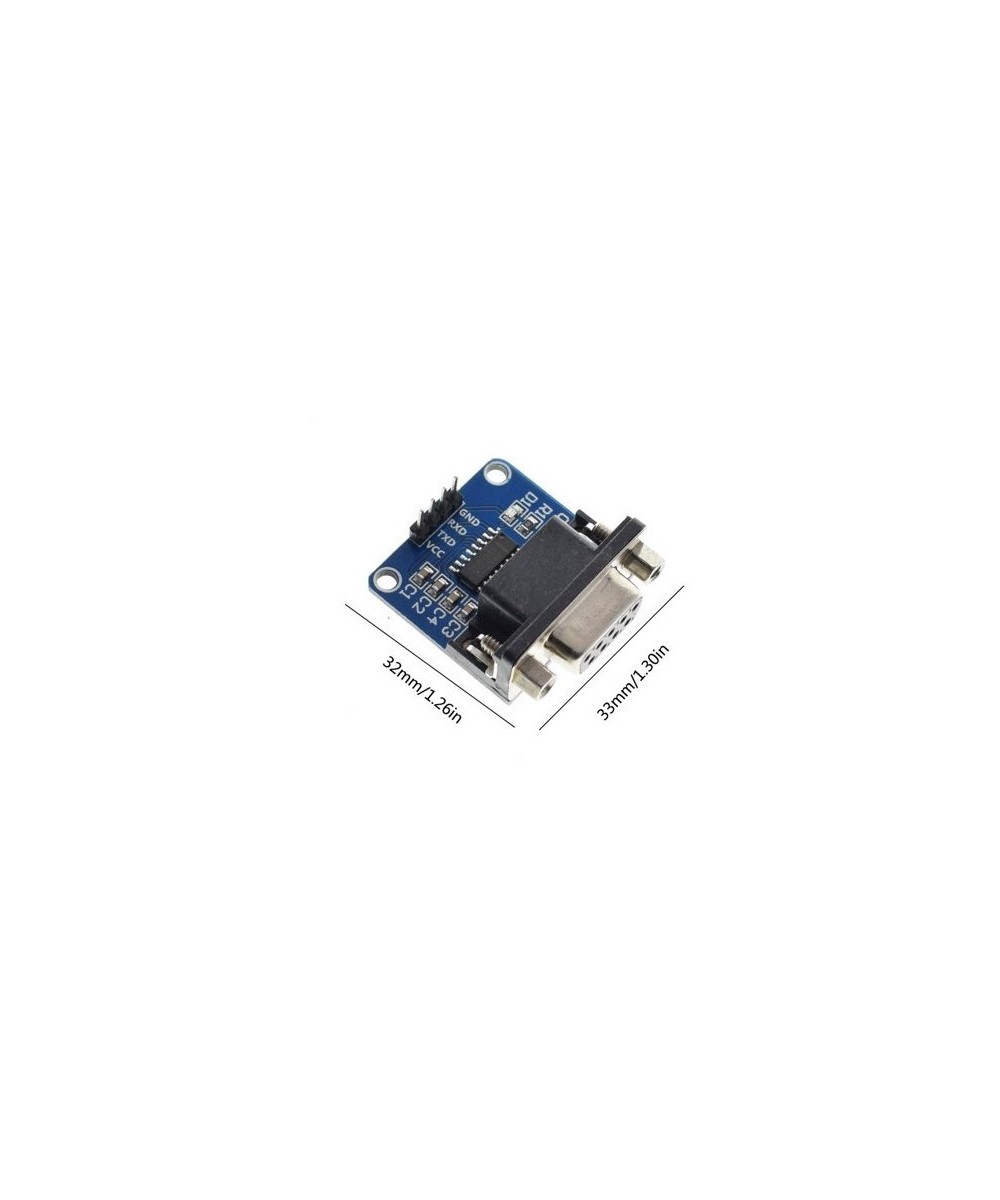

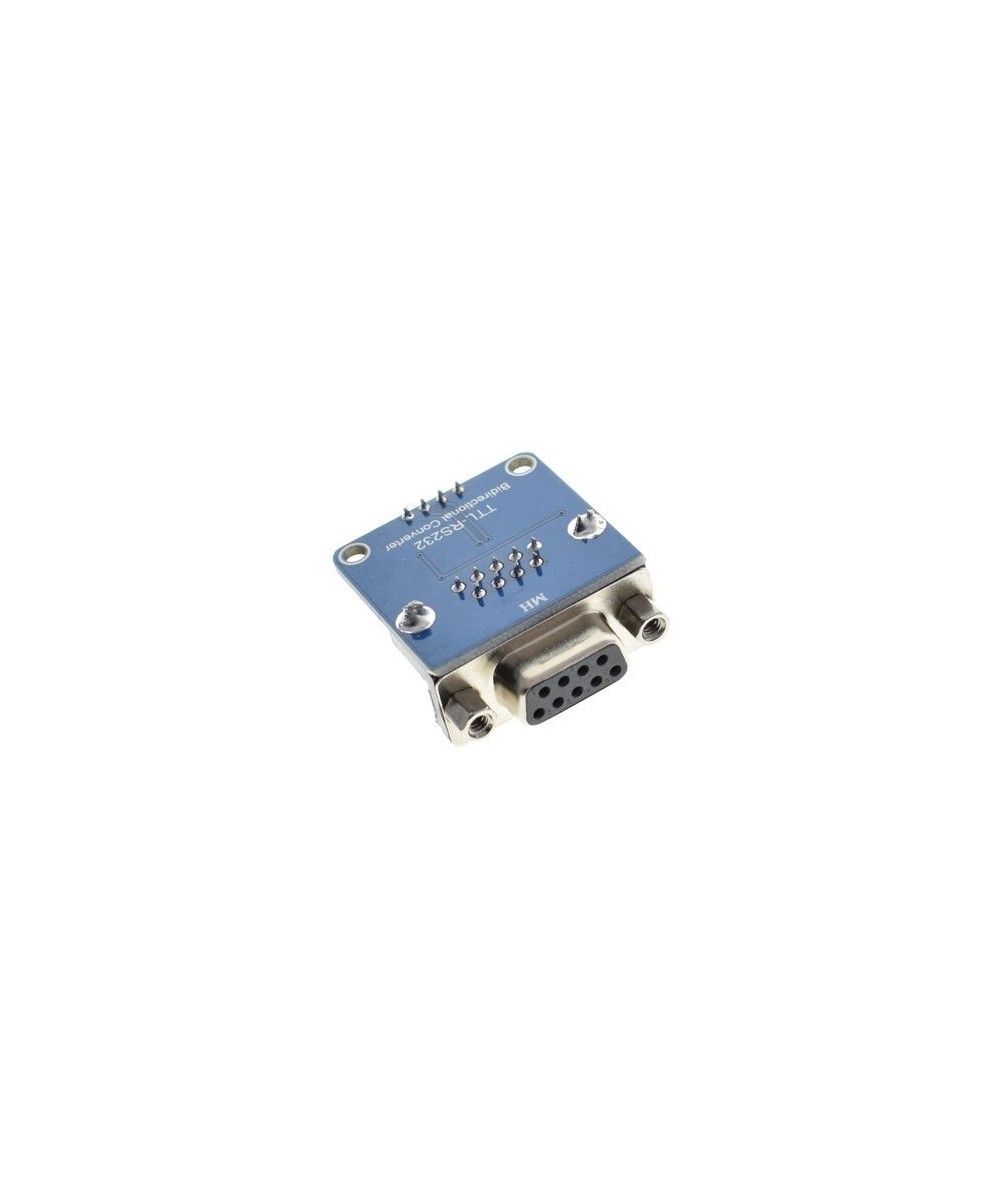

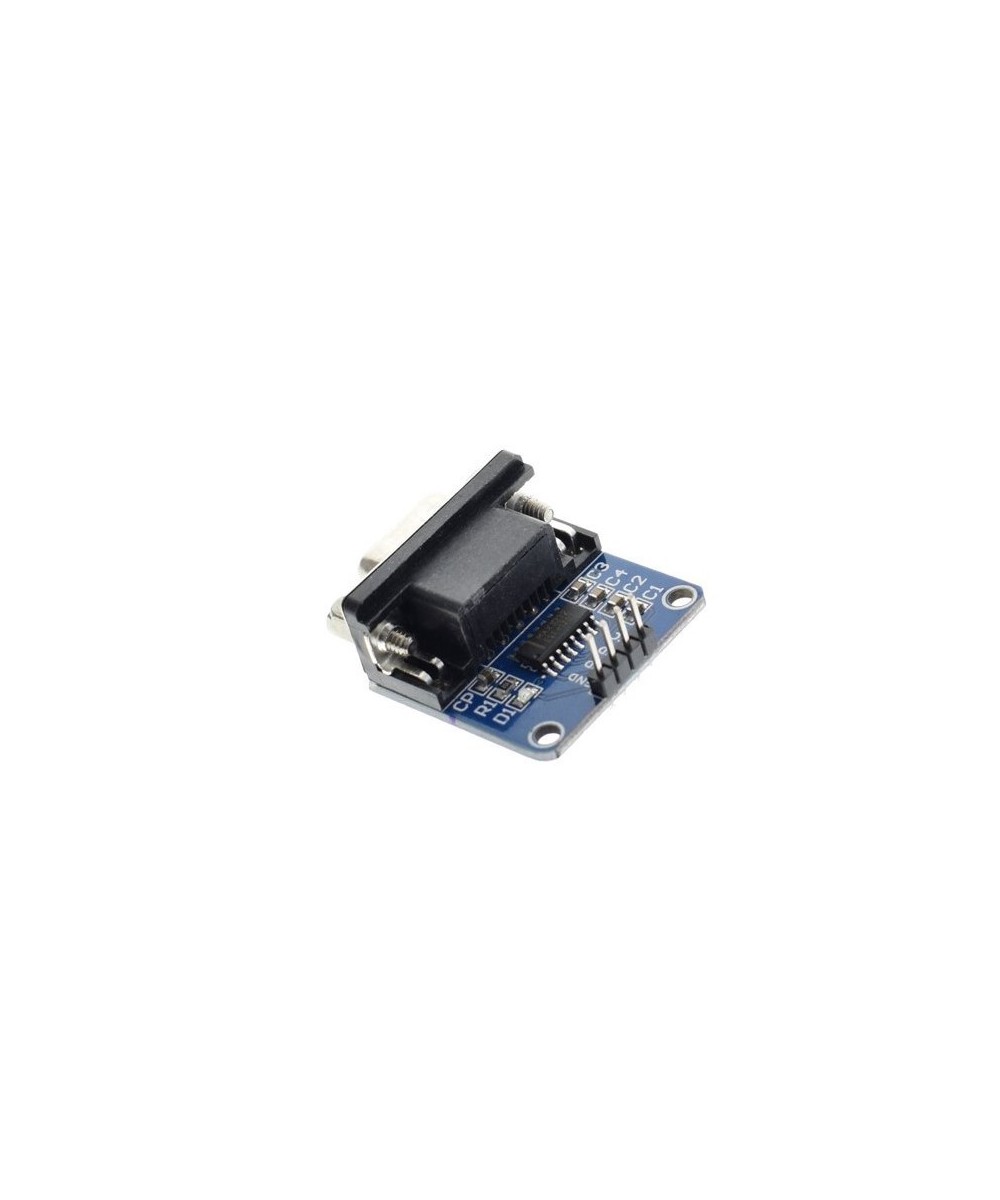

Adaptador serial RS232 a TTL hembra DB9

caracteristicas:

El puerto serie RS232 al módulo de poder del convertidor de TTL es un tablero con el circuito integrado (IC) del transmisor-receptor MAX3232, que facilita la comunicación serial entre TTL y los puertos RS232 proporcionando la conversión de señal eléctrica necesaria. Estos adaptadores tienen un conector DB9 soldado en un extremo, y cuatro pines para conectar en el otro extremo. Los cables permiten al usuario conectar los cables con un tablero del proyecto del microcontrolador, mientras que el DB9 conecta directamente con un puerto COM de un ordenador.

El MAX3232CSE+ IC, que viene en un paquete estrecho de 16 pernos TAN. Requiere entre 3,0 V a 5,5 V a actuar, y tiene dos receptores y dos transmisores. Tiene un máximo garantizó índice de datos de 120 Kbps, y el conjunto de circuitos requiere cuatro condensadores de la ayuda de la carga-bomba 0.1µF. Es también perno compatible con el MAX232 famoso IC.

Estos tableros conectan con los sistemas con UART; por lo tanto, trabajan con los microcontroladores de ATMEL y de la IMAGEN.

Es ampliamente utilizado en la modificación de radio, flash del teléfono, para el flash XBOX360, GPS, detección del vehículo, flash del DVD,

Puede ser utilizada para programar STC MCU, NXP MCU, Renesas MCU, STM32 MCU, N+-2EC MCU

 Especificación:

Microprocesador de la comunicación: MAX3232 nacional

Puerto: TIERRA DE TX RX VCC

Velocidad: Hasta 150 Kbps

Peso: 36 g

Tipo del conector DB9: HEMBRA

Voltaje de funcionamiento: 3 V ~ 5,5 V

Data rate máximo: 57,6 Kbps

Gama de temperaturas: -40°C ~ 85°C

Contenido:

1 x Adaptador serial RS232 a TTL hembra DB9
