Descripcion:

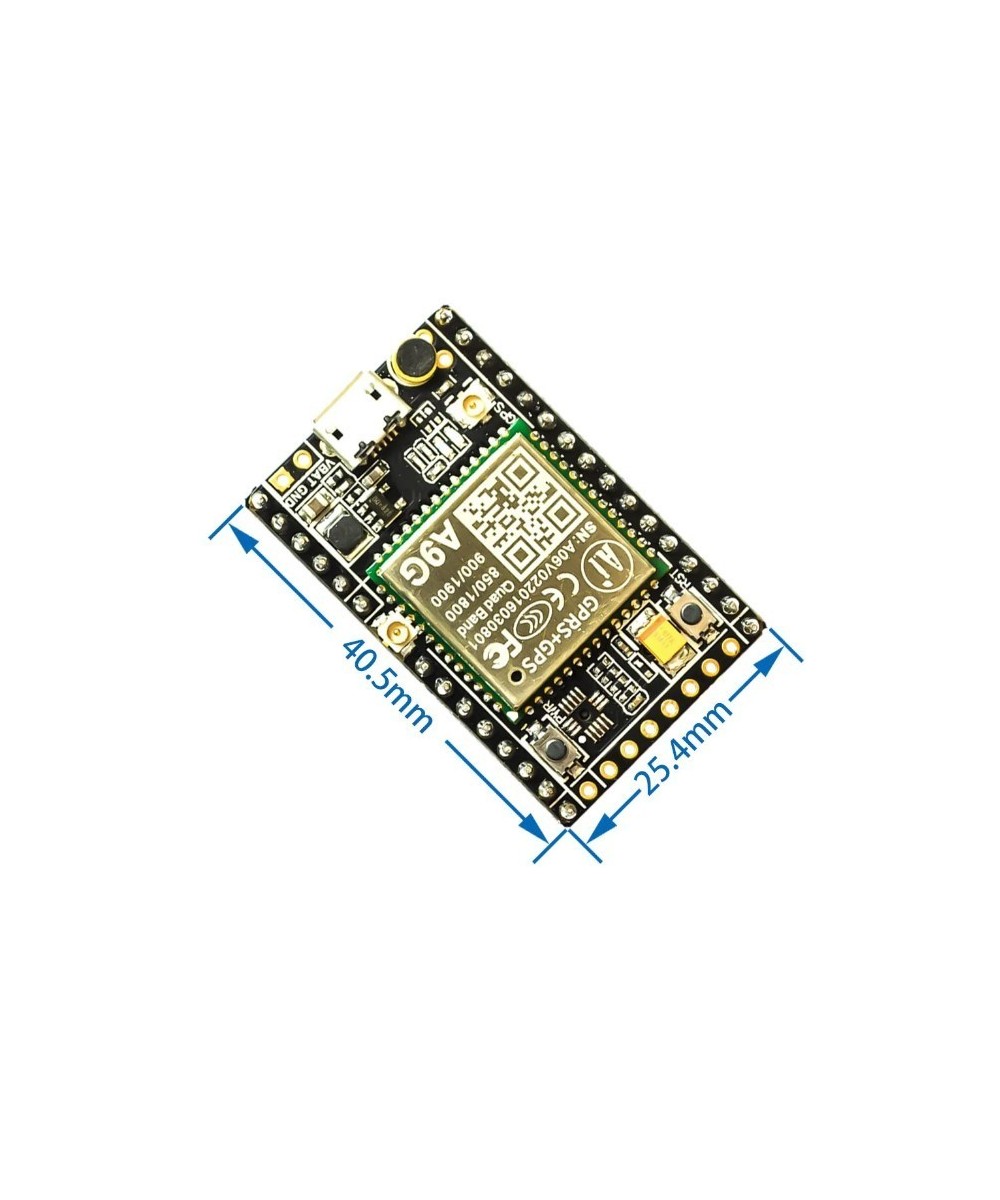

La placa de desarrollo A9G es una placa de desarrollo multifuncional basada en el módulo A9G GPRS / GSM + GPS / BDS que se puede utilizar para verificar las funciones básicas de comunicación y las funciones periféricas del módulo A9G.
Placa de desarrollo A9G con el teléfono básico / SMS, comunicaciones de red GPRS, posicionamiento de modo dual GPS / BDS.

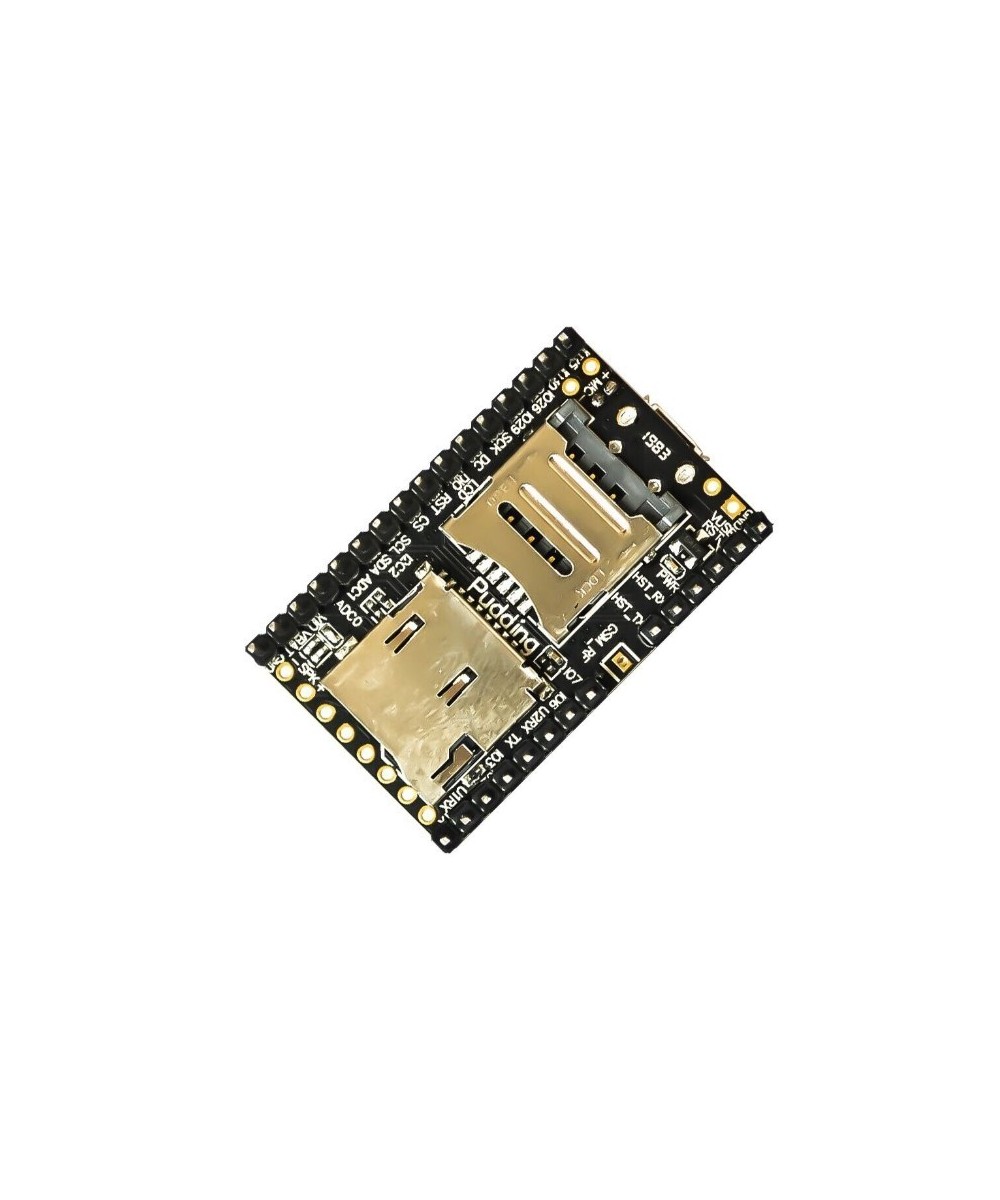

La placa de desarrollo A9G contiene una gestión de carga de batería de litio, micrófono, interfaz de altavoz, interfaz de comunicación USB, múltiples teclas de usuario / led, ranura para tarjeta TF, sensor de aceleración, interfaz SPI, interfaz I2C2, interfaz ADC.
Admite una cámara externa de 30W / 200W en la placa de expansión de la cámara de la placa de desarrollo A9G,
Admite máquinas tragamonedas convencionales externas en la placa de expansión de la máquina tragamonedas A9G
Posible aplicación:
Inmovilizador de vehículos con GPS GPRS +, así como acelerómetro.
Intercomunicador de monitoreo remoto usando GSM y micrófono / parlantes
Reloj inteligente con pantalla táctil capacitiva de 1.54 "con GPRS / GSM + GPS
Utilice GPRS / GSM + GPS, sensor de frecuencia cardíaca, monitor de pantalla táctil capacitiva de 1.54 pulgadas.
Cámara de monitoreo remoto usando la tarjeta de extensión de cámara GPRS + TF +
Esquema de posicionamiento de pago Wechat utilizando la placa de extensión de ranura
Dispositivos personalizados basados en la programación de Lua con funciones integradas.
Paquete de placa de desarrollo
Placa de desarrollo principal, el acelerador IC no se coloca a bordo.

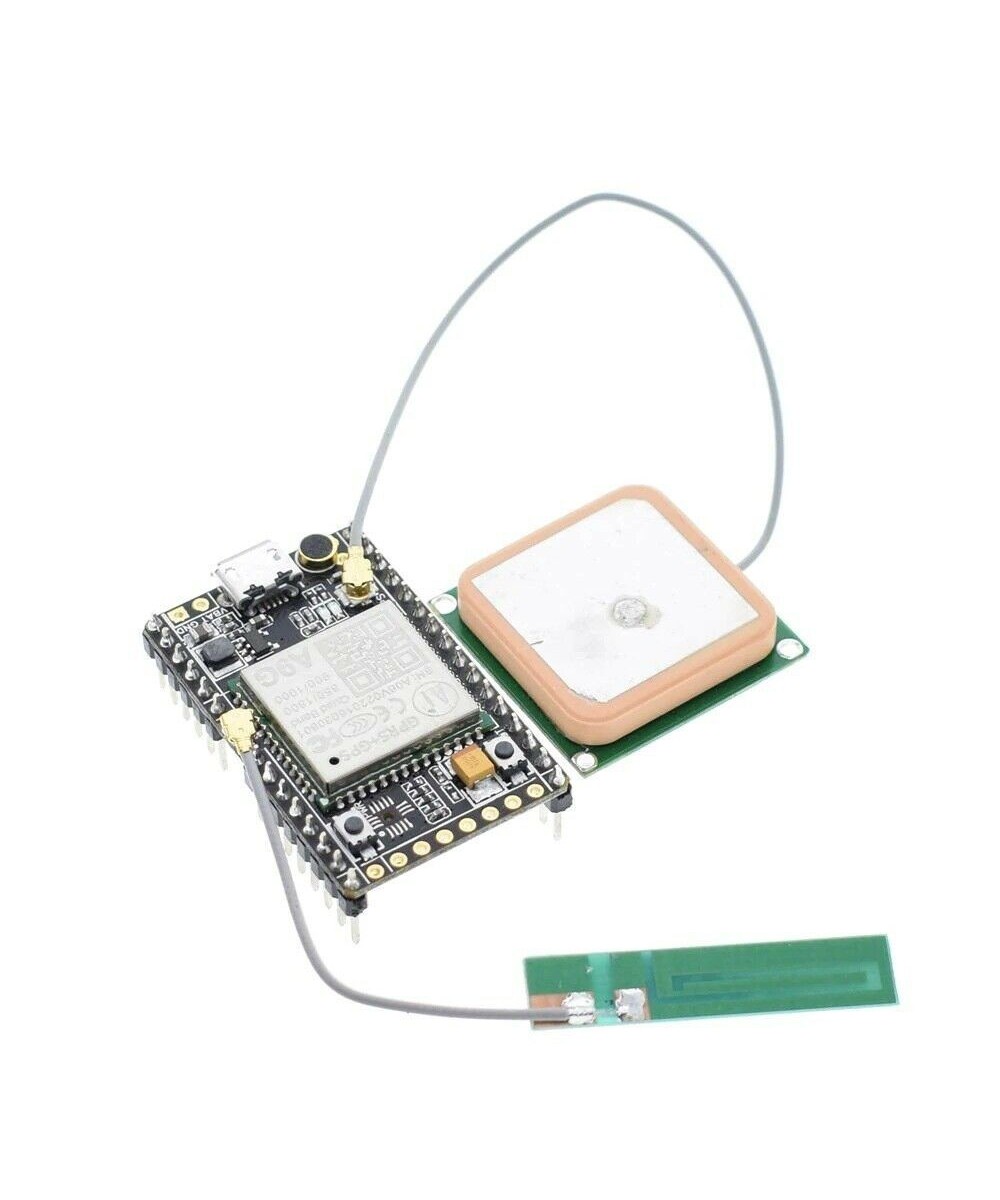

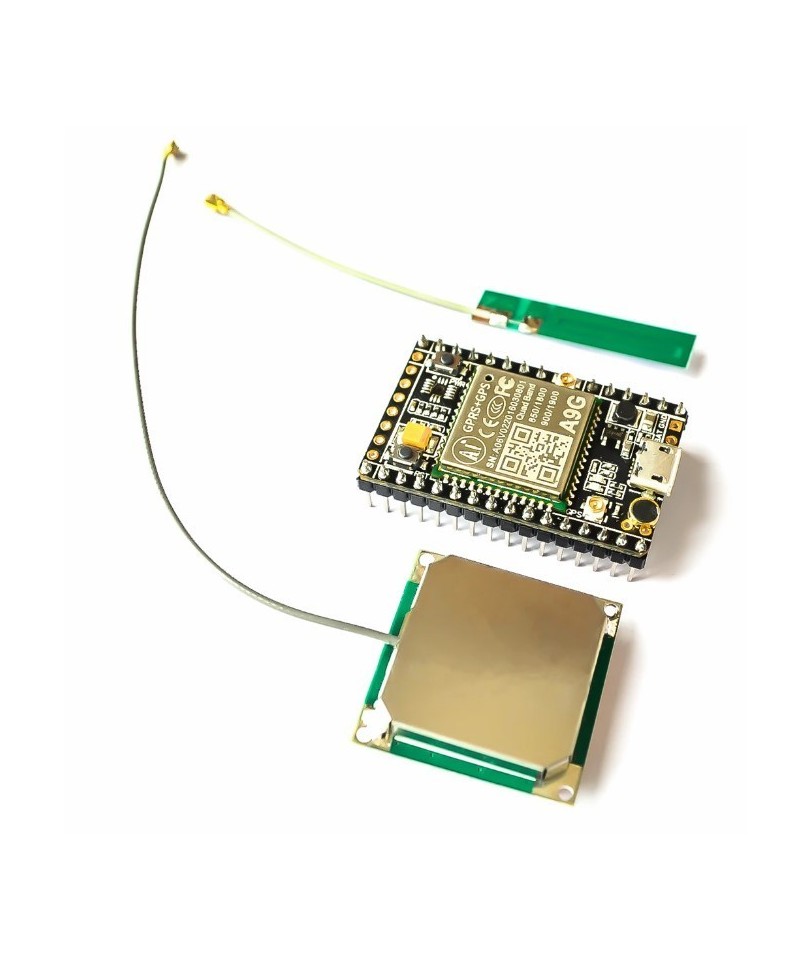

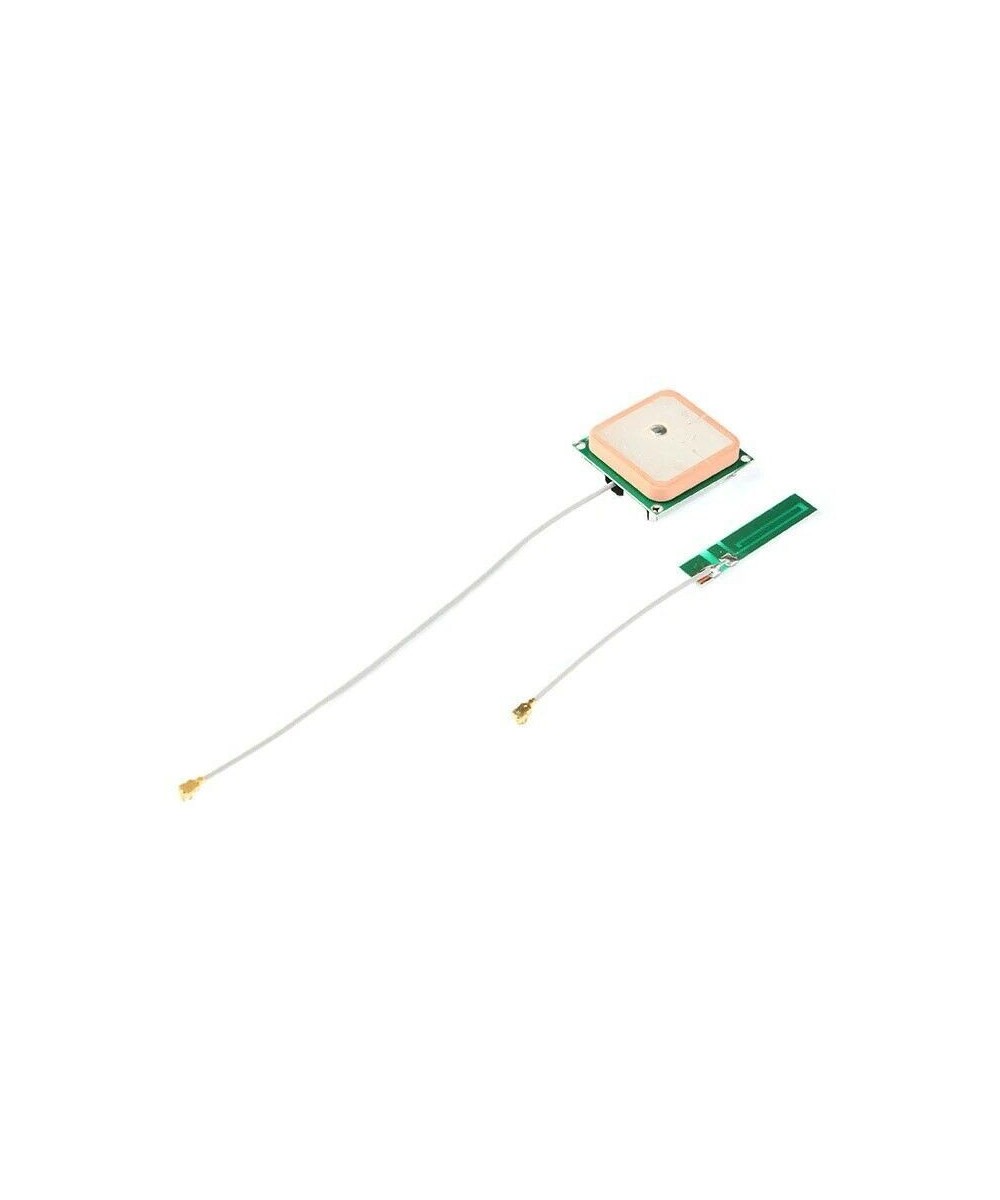

Antena GPS / GPRS y antena GPS / BGS.
Guía de inicio rápido
Depuración básica: cableado

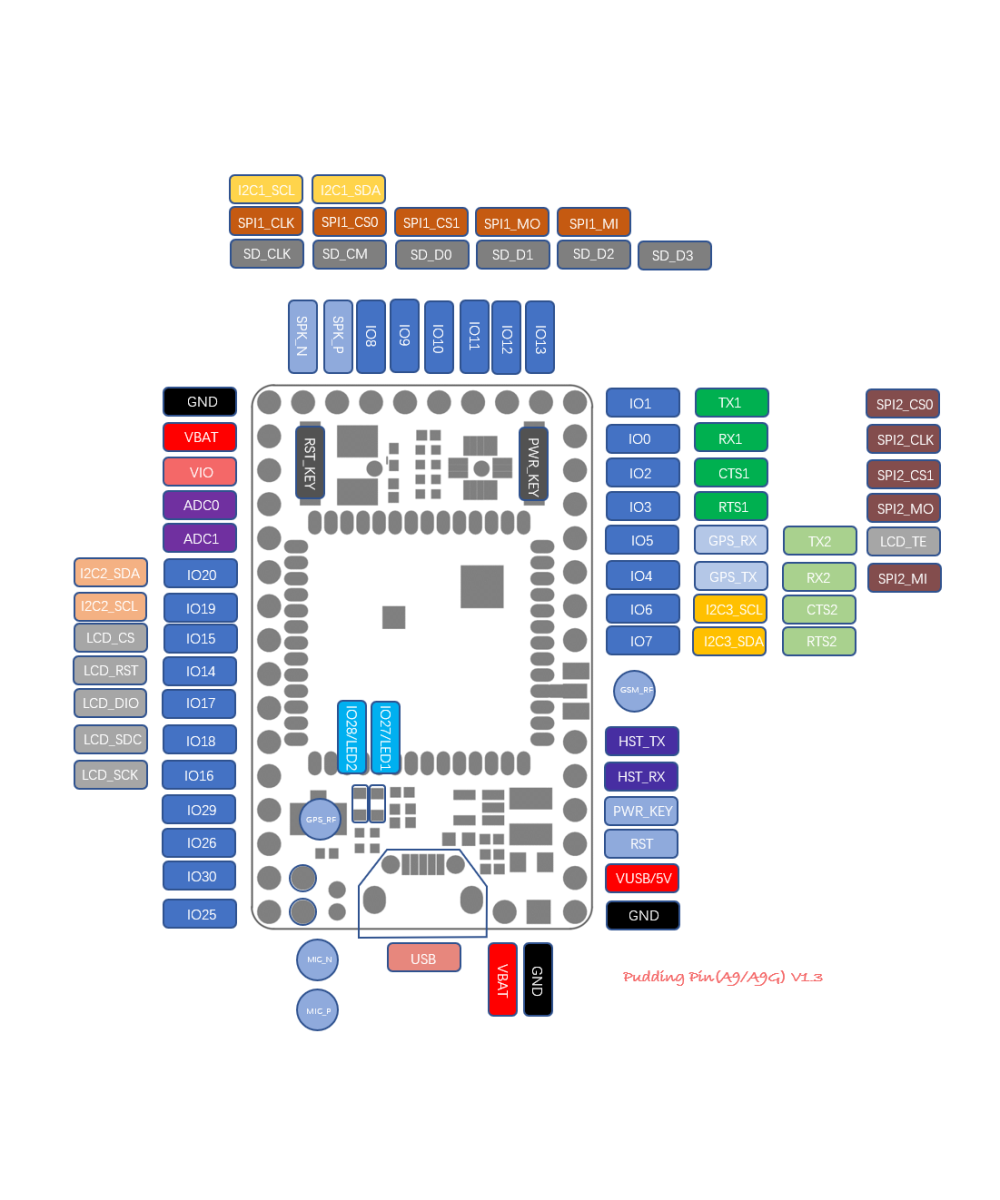

Placa de desarrollo que utiliza el firmware AT, cuando se usa en la depuración de conexión de 4 hilos usb-ttl, conectada a la depuración de la computadora: VUSB → 5V; GND → GND; AT_TX → RX; AT_RX → TX;
O use la fuente de alimentación USB, y luego otras tres líneas GND → GND; AT_TX → RX; AT_RX → TX;
O batería de litio VBAT → (3.3v-4.2) V; GND → GND; AT_TX → RX; AT_RX → TX; (Fuente de alimentación VBAT, debe presionar el botón power_key durante aproximadamente 2 segundos)
Encendido
La placa de desarrollo A9G puede usar una batería de litio o una fuente de alimentación USB.
El módulo Power 1 ~ 2S se ejecuta automáticamente, esta vez el puerto serie generará información automáticamente. Todo el poder de la placa de desarrollo para funcionar correctamente no requiere ninguna operación.
Para restablecer, presione el botón Rst_Key.
El módulo ingresa al modo de comando AT por defecto.
Inicialización
En circunstancias normales, el indicador de inicialización de encendido del módulo completado es + CIEV: READY, el módulo real en el momento de inicialización solicitó datos de la estación base, emitirá la información de fecha, zona horaria y zona horaria, debido a razones de red. LISTO Después de la salida. Por supuesto, después de que aparezca READY, significa que la inicialización del encendido del módulo se ha completado.
Velocidad de sintonización automática
A9G tiene una función adaptativa de velocidad en baudios, la velocidad en baudios predeterminada es 115200. En el encendido inicial del módulo, puede modificar la velocidad en baudios del módulo. Por ejemplo, mi velocidad de transmisión de MCU es 9600, luego el módulo se enciende, envía un comando AT (no limitado a este comando, solo para ajustar la velocidad de transmisión), el módulo ajustará automáticamente la velocidad de onda especial a 9600.
Contenido:
1 x Modulo GSM /GPS A9G
