Descripción:
El módulo ACS758 es un sensor de corriente que ofrece soluciones económicas y precisas para la detección de corriente CA o CC hasta 50A. Las aplicaciones típicas incluyen control de motor, detección y administración de carga, fuente de alimentación
El módulo ACS758 es un sensor de corriente que ofrece soluciones económicas y precisas para la detección de corriente CA o CC. Las aplicaciones típicas incluyen control de motor, detección y administración de carga, fuente de alimentación y control de convertidor de CC a CC, control de inversor y detección de fallas por sobrecorriente.
El dispositivo consiste en un circuito de Hall lineal de baja desviación de precisión con una trayectoria de conducción de cobre ubicada cerca de la matriz. La corriente aplicada que fluye a través de este camino de conducción de cobre genera un campo magnético que Hall IC convierte en un voltaje proporcional. La precisión del dispositivo se optimiza a través de la proximidad de la señal magnética al transductor Hall. El circuito BiCMOS Hall IC, de baja compensación y estabilización de corte, proporciona un voltaje de salida proporcional y preciso, programado para la precisión en la fábrica.
Aplicaciones:
Control del motor
Detección y gestión de carga
Control de convertidor de CC a CC
Control del inversor
Fuentes de alimentación
Protección contra fallas por sobrecorriente
CARACTERISTICAS:
Rendimiento de ruido líder en la industria a través de técnicas de diseño de filtros y amplificadores patentados
El blindaje integrado reduce en gran medida el acoplamiento capacitivo del conductor de corriente a la matriz debido a las altas señales dV / dt, y evita la desviación del desplazamiento en
aplicaciones de alto voltaje en el lado alto
Mejora del error de salida total a través de la ganancia y el ajuste compensado sobre la temperatura
Tamaño de paquete pequeño, con capacidad de montaje fácil
Monolithic Hall IC para una alta fiabilidad
Pérdida de potencia ultrabaja: resistencia del conductor interno de 100 µO
El aislamiento galvánico permite su uso en la detección de corriente alta económica en sistemas de alto voltaje
3,0 a 5,5 V, operación de suministro único
corriente de trabajo 50A, temperatura de trabajo de -40 ? ~ +150 ?
Ancho de banda típico de 120 kHz
3 µs de tiempo de subida de salida en respuesta a la corriente de entrada por pasos
Tensión de salida proporcional a las corrientes de CA o CC
Recortada en fábrica para mayor precisión
Voltaje de salida de salida extremadamente estable
Histéresis magnética casi nula.
ESPECIFICACIONES TECNICAS:
Corriente: 50A
Voltaje: 3.3-5V
Temperatura de trabajo: -40 ° C ~ 150 ° C
Contenido:

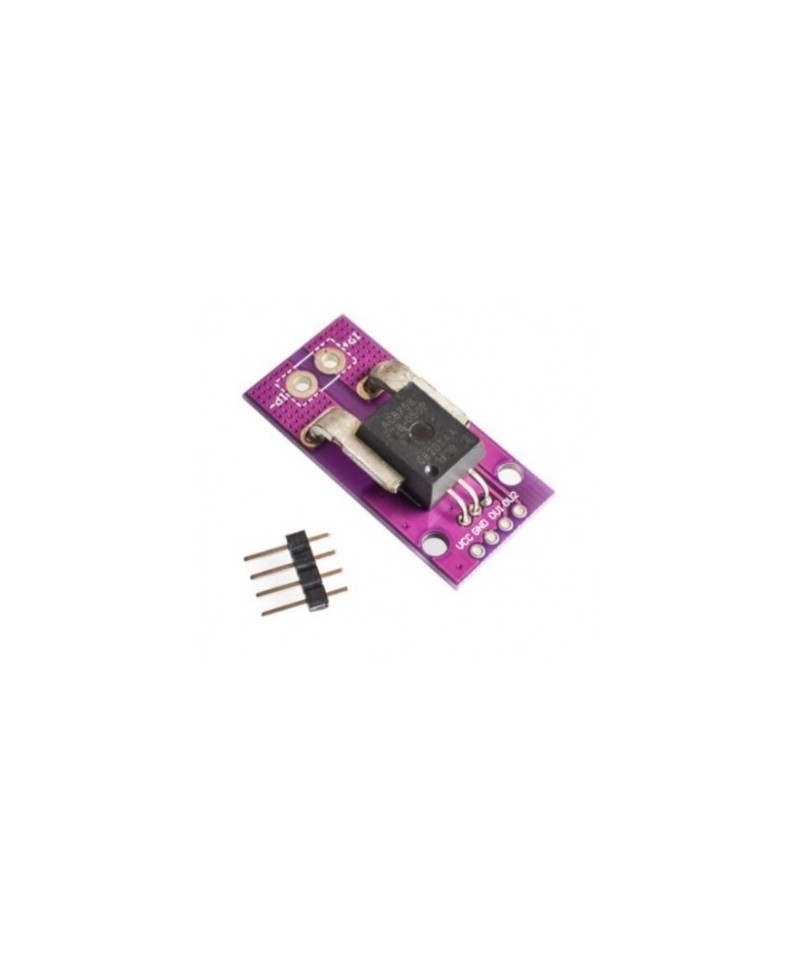

1 x Sensor lineal de corriente hall CJMCU-758 ACS758LCB-050B-PFF-T
