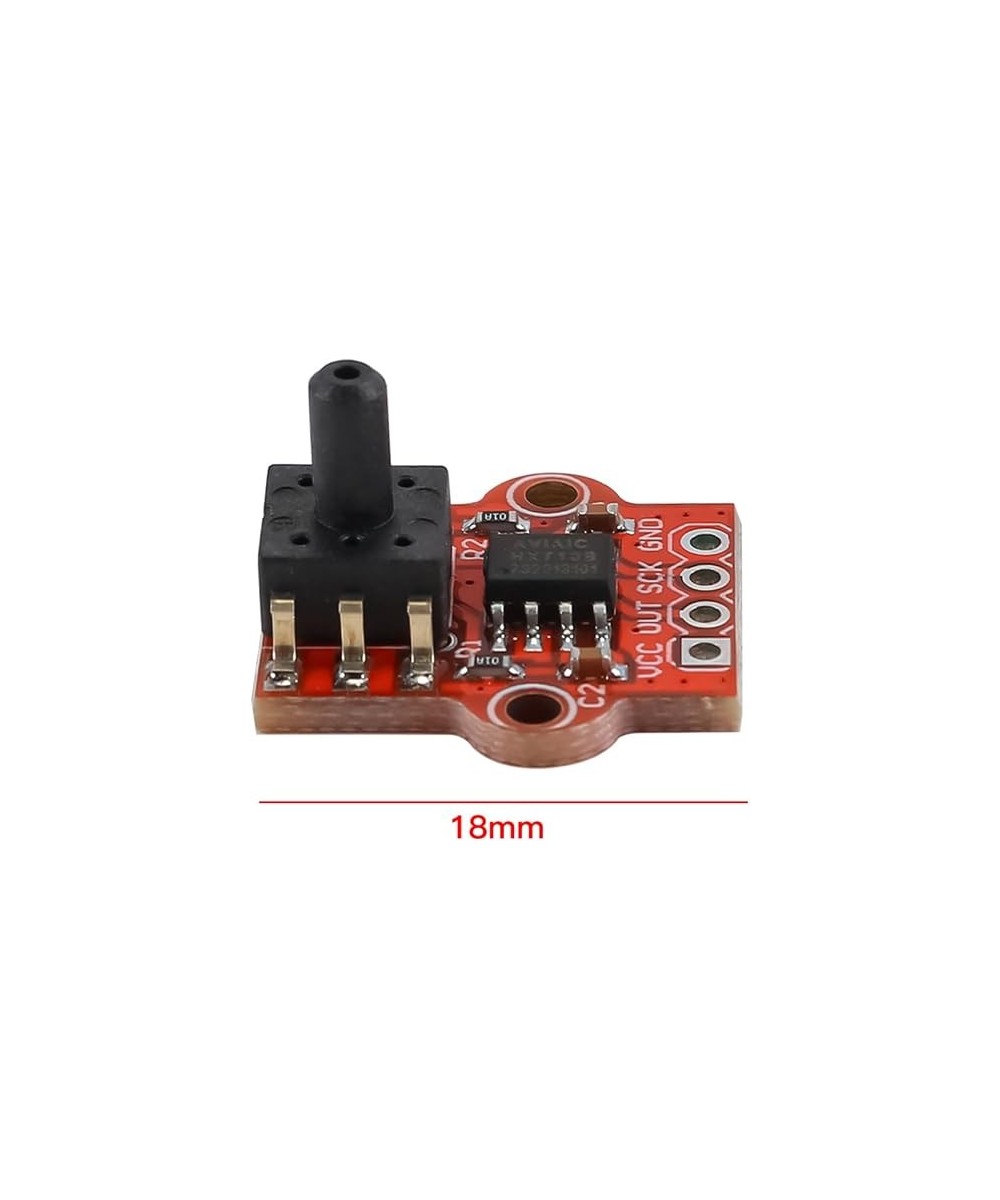

Sensor digital de presión barométrica atmosférica de 3,3-5 V

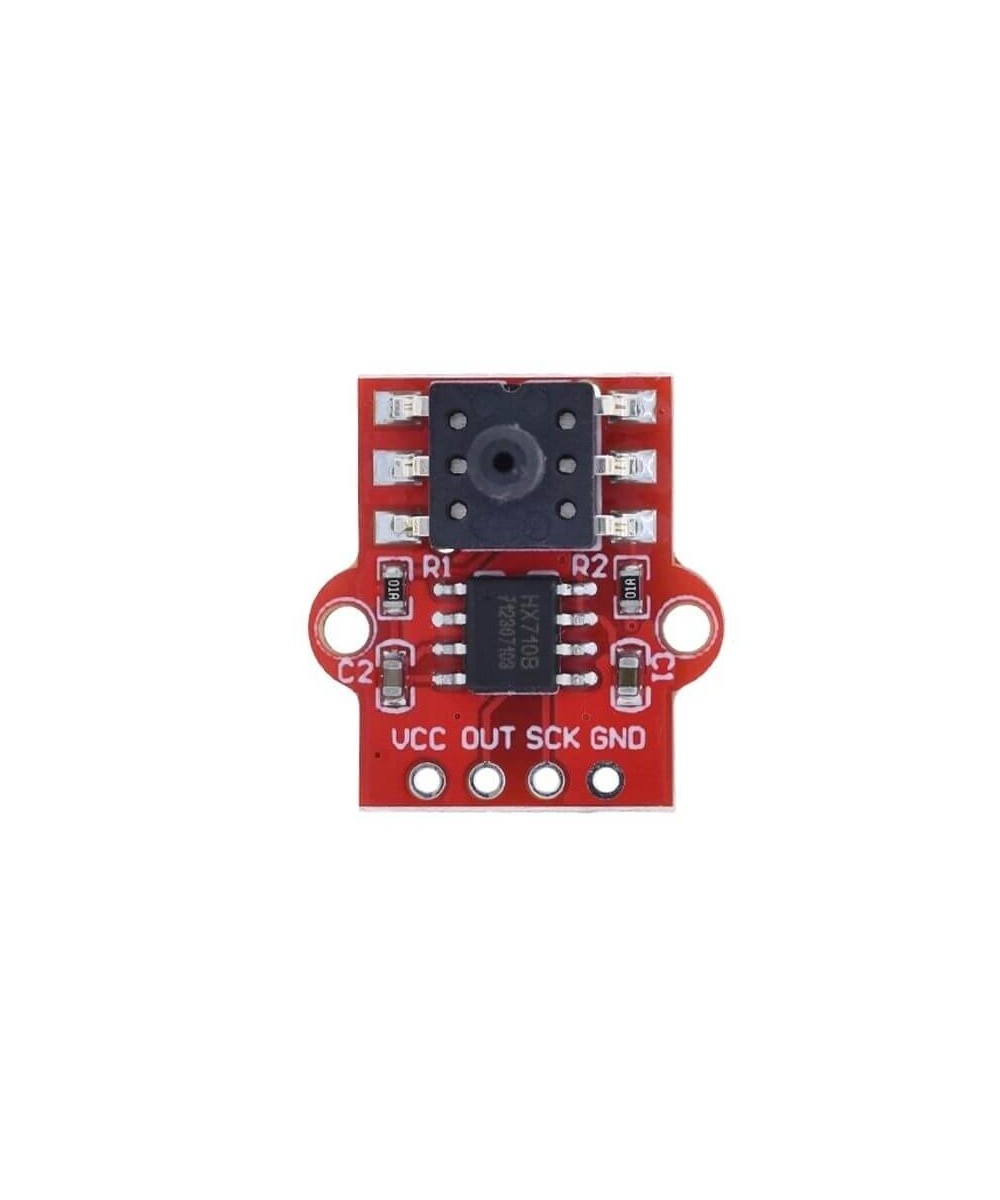

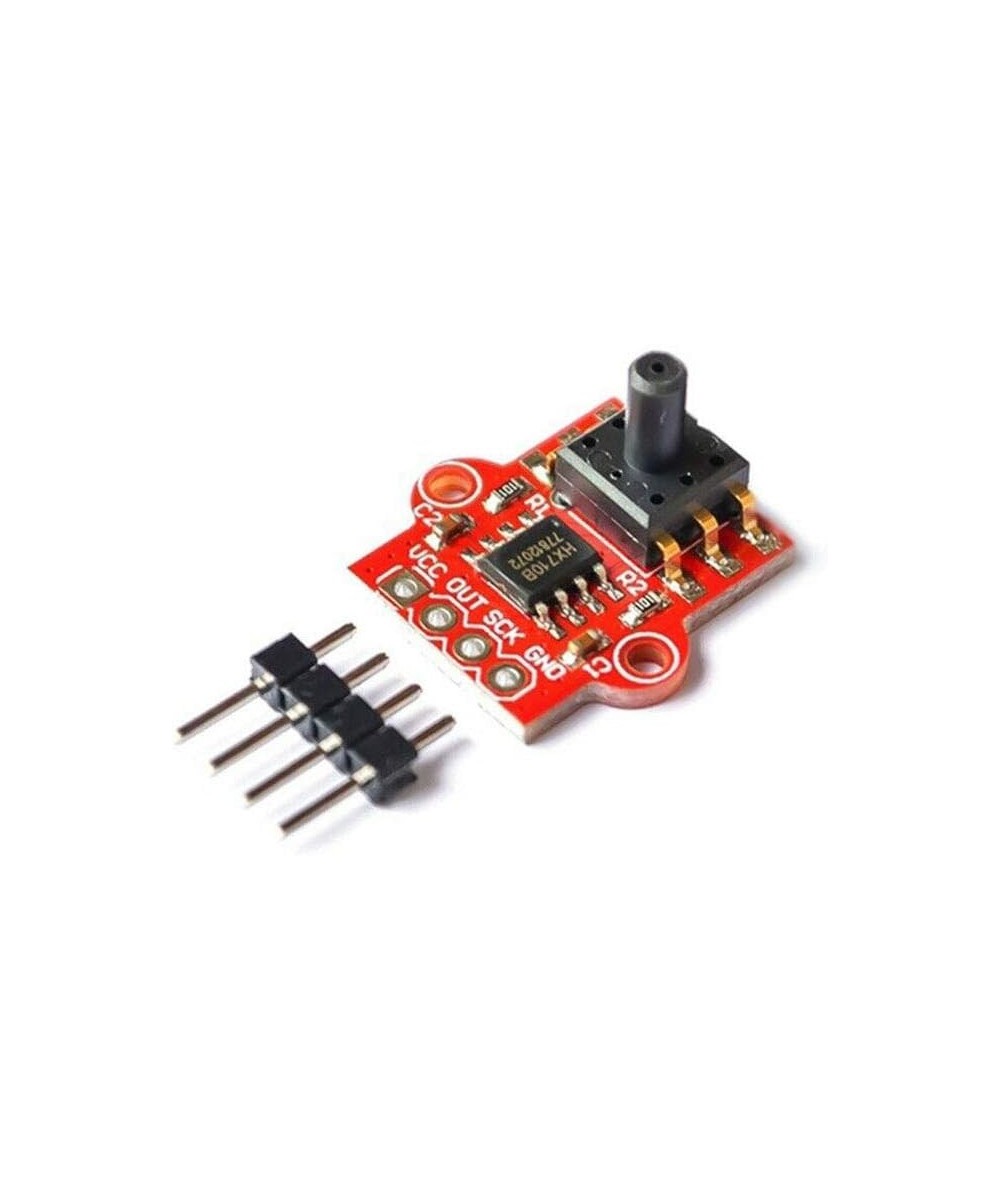

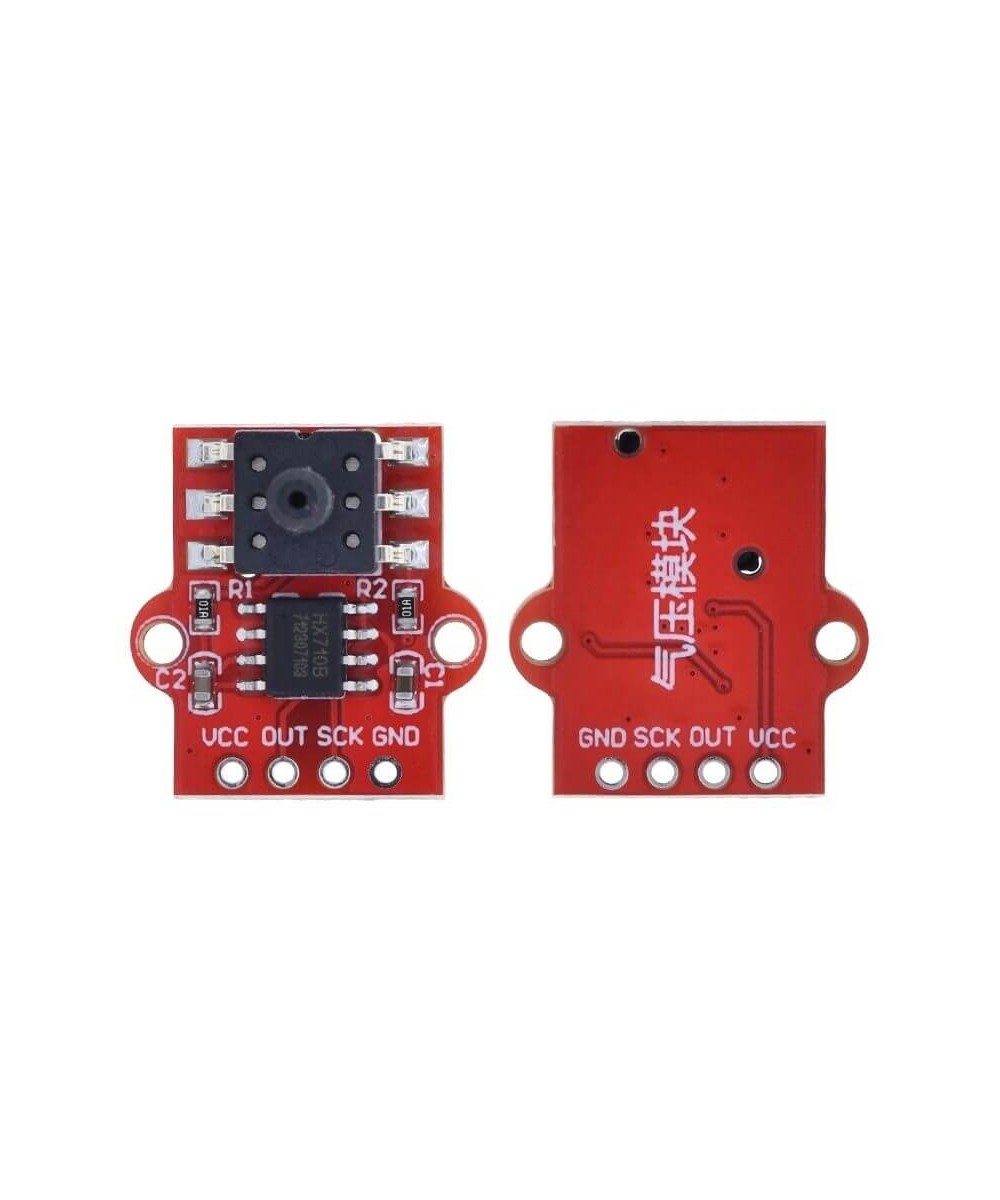

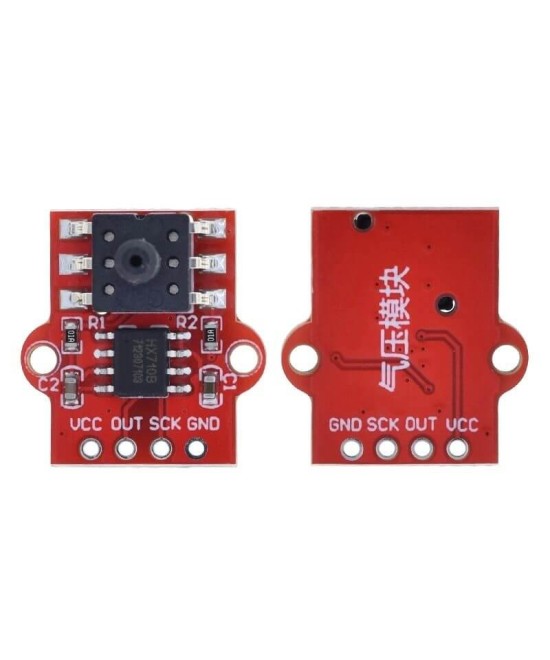

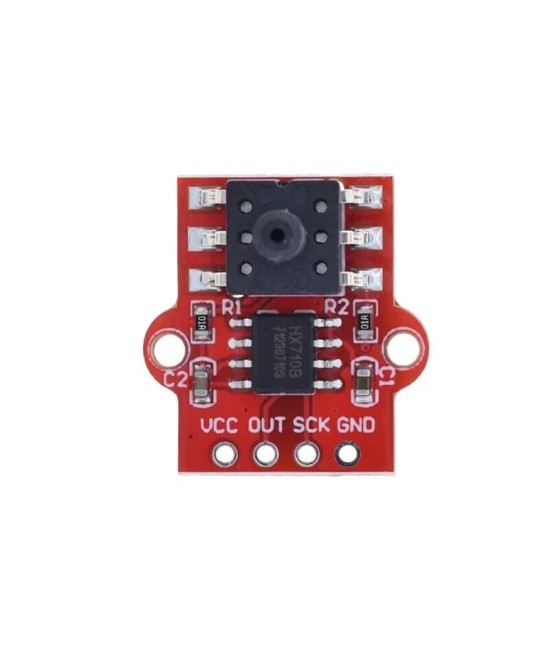

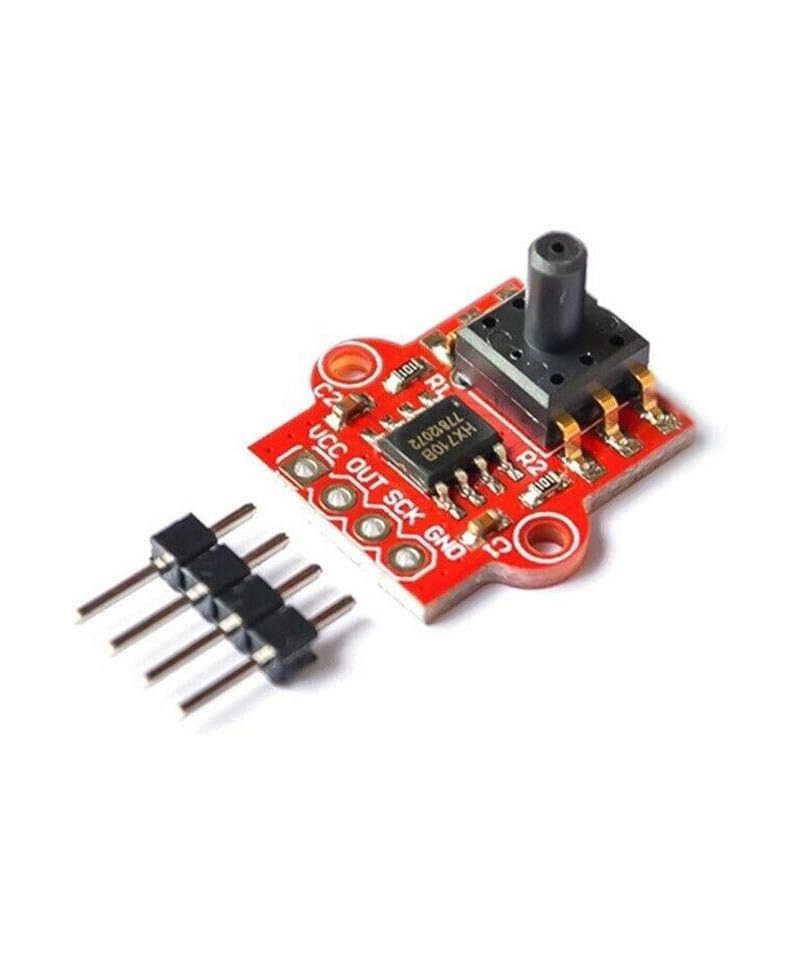

El MPS20N0040D-S Módulo Sensor de Presión Barométrica es capaz de detectar y medir presión de aire entre 0 y 40 kilo pascales (KPa), así como nivel de agua.

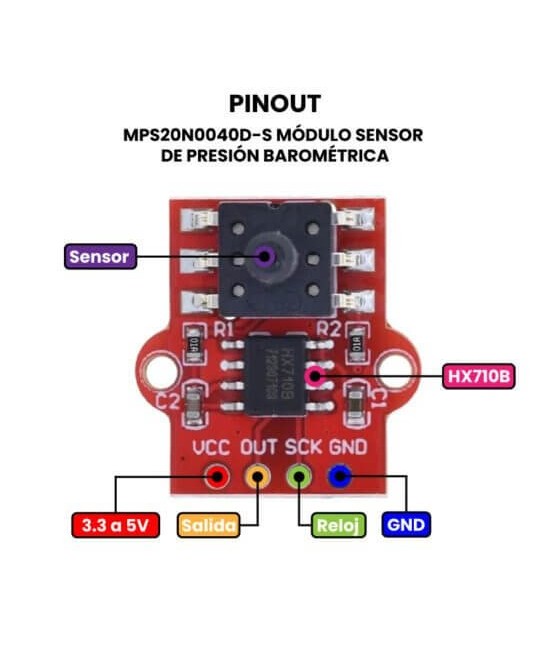

El elemento principal del módulo es un sensor MPS20N0040D-S el cual convierte las mediciones de presión en señales analógicas y se puede conectar a una manguera de 2.5mm de diámetro (No incluida). También contiene un circuito integrado HX710B que es un convertidor analógico-digital (ADC) de alta precisión, 24 bits y con sensor de temperatura interno.

El MPS20N0040D-S Módulo Sensor de Presión Barométrica es ideal para limpiadores de vació, detectar cambios de succión y nivel de agua, medir cambios en la presión de aire, válvulas de presión y mucho más.

ESPECIFICACIONES Y CARACTERÍSTICAS

Sensor: MPS20N0040D-S

Rango de presión: 0 a 40 kPa (0 a 5.8 psi)

Voltaje de alimentación: 3.3 a 5V

Resolución del ADC: 24 bits

DC offset aproximado: 25mV

Sensibilidad aproximada del sensor: 50mV/40kPa ± 10kPa

Diámetro de manguera compatible: 2.5mm

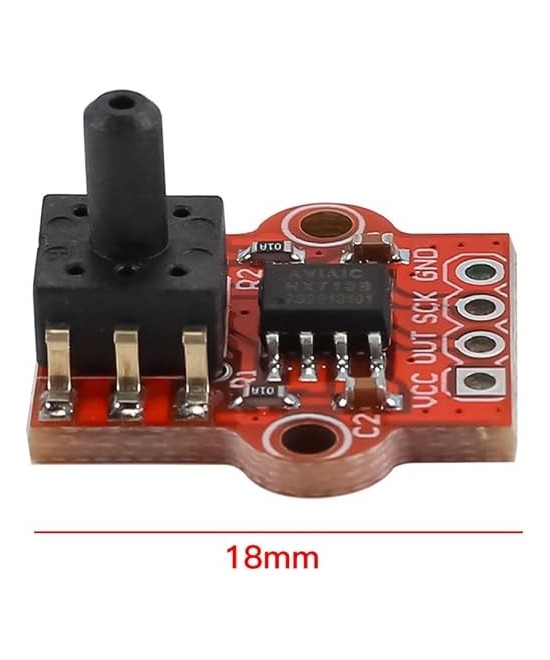

Dimensiones: 18.7 mm x 13.4mm

Peso: 2.58g

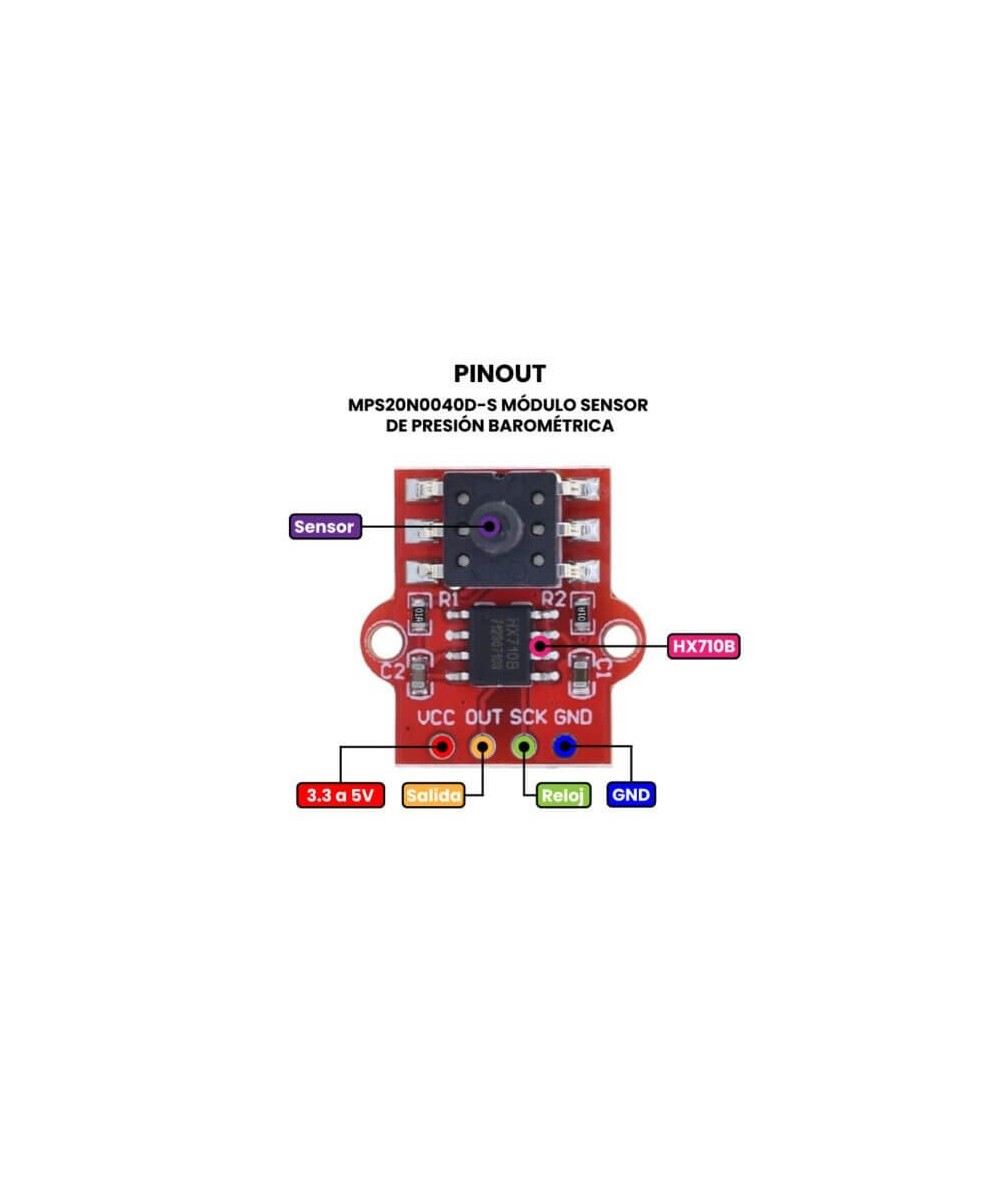

¿Cómo usar el Módulo Sensor de Presión Barométrica?

El sensor contiene internamente un puente de Wheatstone que permite obtener mediciones analógicas en la salida del sensor, este tiene una sensibilidad aproximada de 50mV/40kPa, sin embargo dependiendo del sensor puede llegar a ser distinta esta sensibilidad. El módulo contiene un circuito integrado HX711 que convierte estas mediciones analógicas obtenidas del sensor en digitales, para poder obtener el valor de estas mediciones usaremos un Arduino UNO y la librería del HX711, esta librería permite al HX711 comunicarse con el arduino utilizando solamente dos terminales (No es el protocolo I2C).

Una vez instalada la librería en el IDE de Arduino, usaremos el siguiente código:

#include <Q2HX711.h>

const byte MPS_OUT_pin = 2; // Pin de datos de salida

const byte MPS_SCK_pin = 3; // Pin de datos de reloj

int num_muestras = 50; // Número de muestras

Q2HX711

 MPS20N0040D(MPS_OUT_pin, MPS_SCK_pin); // Inicio de la comunicación HX710B

void setup() {

  Serial.begin(9600); // Inicio del puerto serial a 9600 Baudios

}

void loop() {

  float promedio = 0.0; // variable para promediar los valores medidos

  for (int i=0;i<num_muestras;i++){

    promedio += MPS20N0040D.read(); // Suma varios valores medidos del ADC

    delay(50); // Delay entre mediciones

  }

  promedio /= num_muestras;

  Serial.println(num_muestras,0); // Imprime el promedio de muestras

}
