Descripción:
El ADS1232 y el ADS1234 son convertidores analógicos a digitales (ADC) de 24 bits de precisión. Con un amplificador de ganancia programable (PGA) de bajo ruido, ADC delta-sigma de precisión y un oscilador interno, el ADS1232 / 4 proporciona una solución completa para aplicaciones de sensores de puente que incluye básculas de pesaje, medidores de tensión y sensores de presión.
El multiplexor de entrada acepta dos (ADS1232) o cuatro (ADS1234) entradas diferenciales. El ADS1232 también incluye un sensor de temperatura integrado para controlar la temperatura ambiente. El PGA integrado de bajo ruido tiene una ganancia seleccionable de 1, 2, 64 o 128 que admite una entrada diferencial a escala completa de ± 2.5V, ± 1.25V, ±
V o ±
5mV. El ADC delta-sigma tiene una resolución efectiva de 23.5 bits y está compuesto por un modulador de tercer orden y un filtro digital de cuarto orden. Se admiten dos velocidades de datos: 10SPS (con rechazo de 50Hz y 60Hz) y 80SPS. El ADS1232 / 4 puede sincronizarse externamente utilizando un oscilador o un cristal. También hay un oscilador interno disponible que no requiere componentes externos. La calibración de compensación se realiza bajo demanda y el ADS1232 / 4 puede ponerse en modo de espera de baja potencia o apagarse completamente en modo de apagado. Todas las características del ADS1232 / 4 se manejan a través de un simple control por pin. No hay registros digitales que programar para simplificar el desarrollo de software. Los datos se emiten a través de una interfaz en serie fácilmente aislada que se conecta directamente al MSP430 y otros microcontroladores.
El ADS1232 está disponible en un paquete TSSOP-24 y el ADS1234 está en un TSSOP-28. Ambos están completamente especificados de -40 ° C a + 105 ° C.
Caracteristicas:
Frontal completo para sensores de puente
Hasta 23.5 bits efectivos
A bordo, PGA de bajo ruido
Ruido RMS:
17nV a 10SPS (PGA = 128)
44nV a 80SPS (PGA = 128)
Resolución de 2 bits sin ruido en ganancia = 64
Más de 100dB Rechazo simultáneo de 50Hz y 60Hz
Reloj flexible
Contenido:

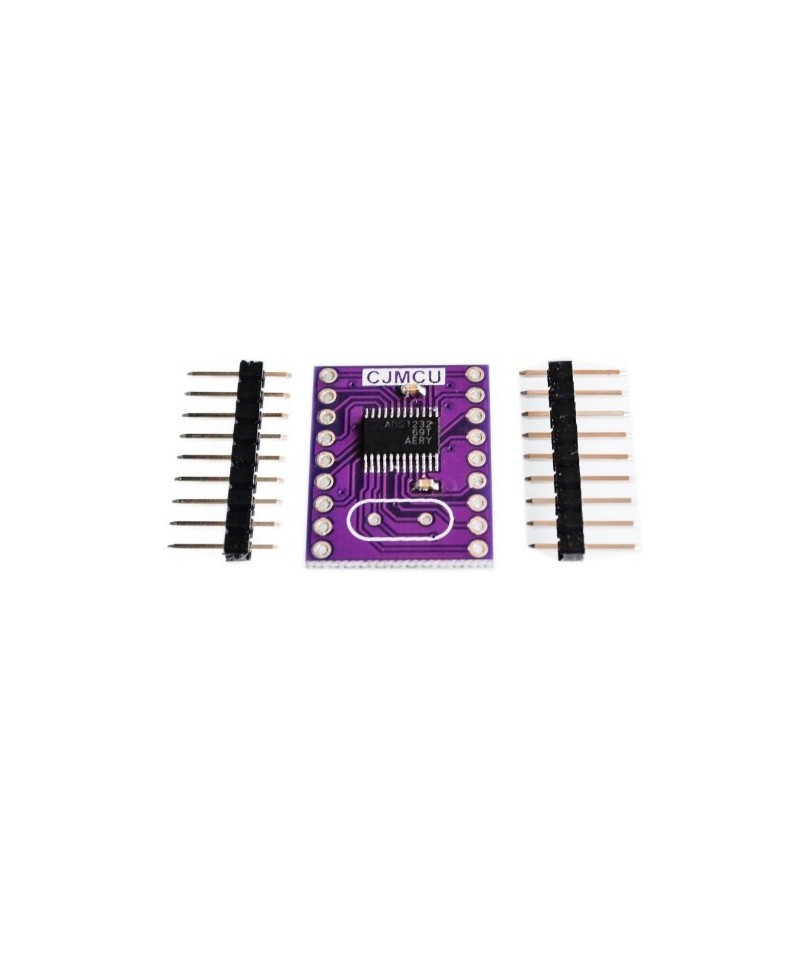

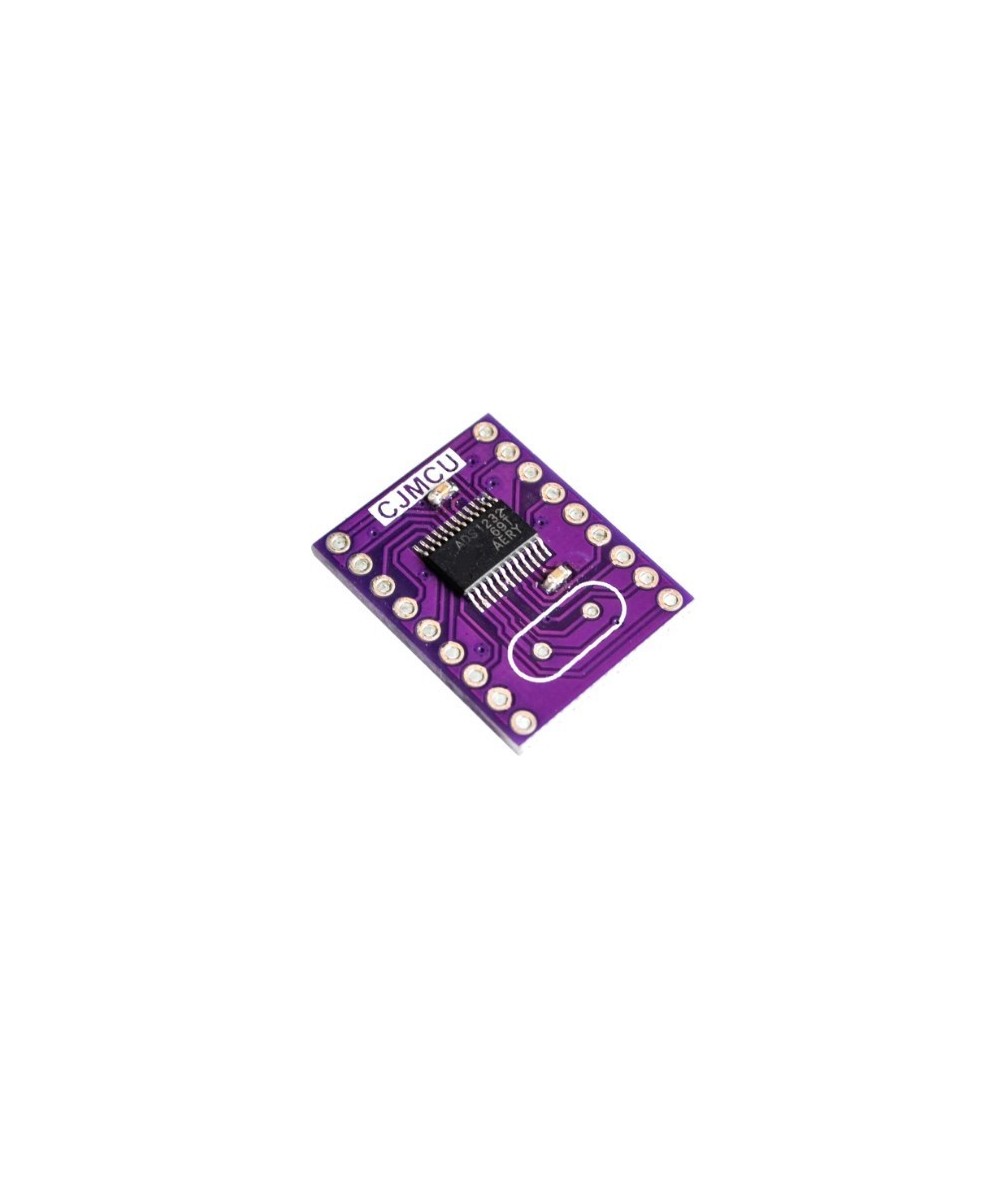

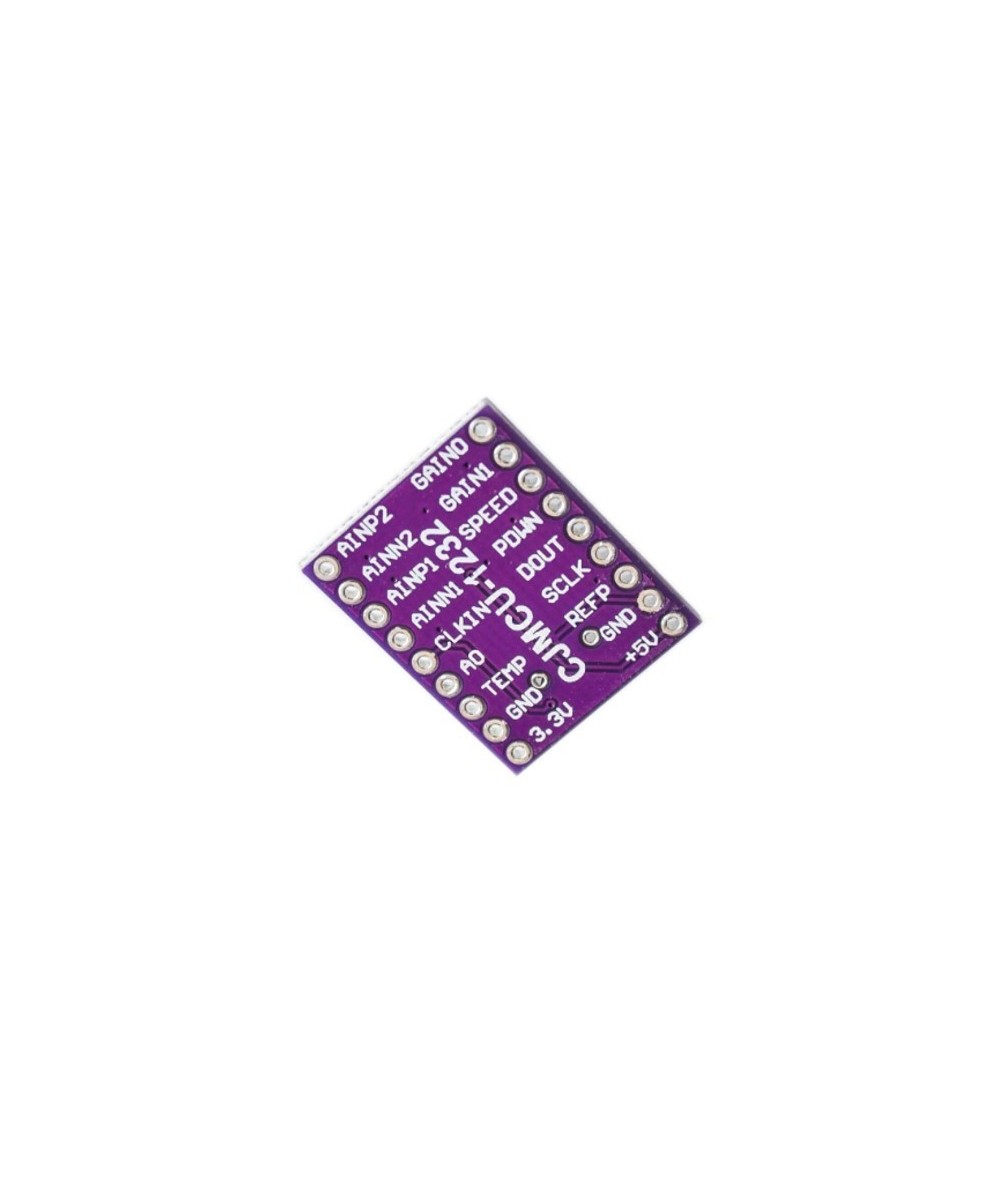

1 x Convertidor análogo a digital bajo ruido ADS1232-24 bits
