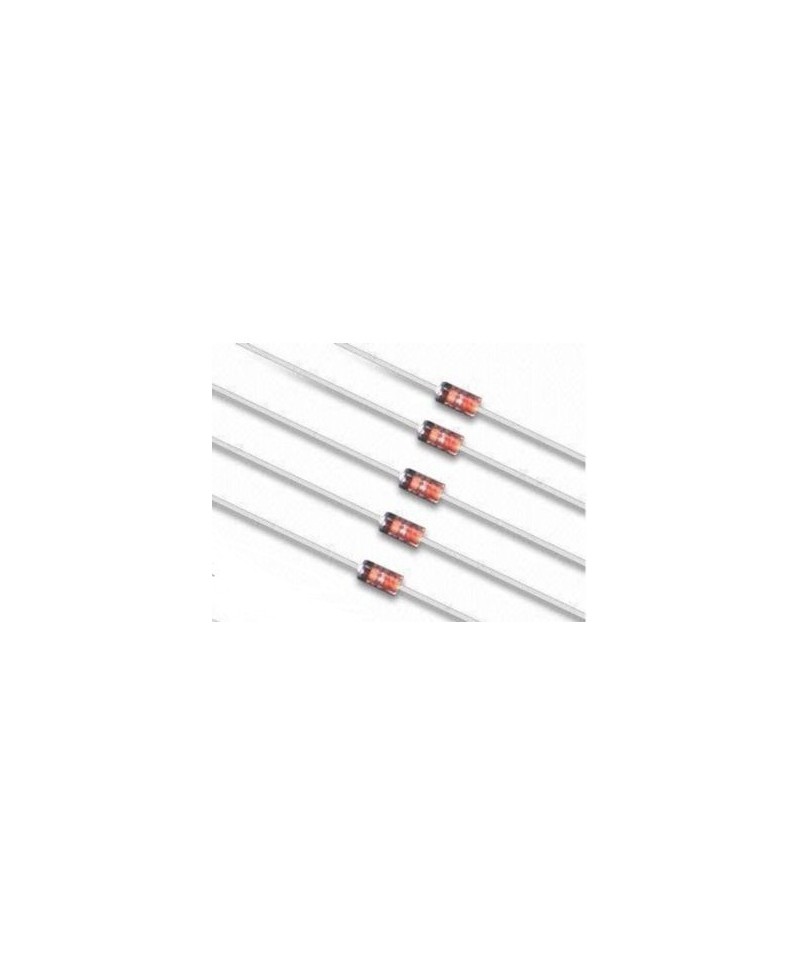

Diodo rectificador de señal rapida 1N4148 (5U)

Descripción

Un diodo es un componente electrónicos de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. La flecha del símbolo del diodo muestra la dirección en la cual puede fluir la corriente.

El 1N4148  es un diodo axial de pequeña  señal que presenta características de configuración unidireccional. Cuenta con oleada de  corriente directa  de 4 A a 1  con ancho de pulso y 1A en 1 s de ancho de pulso, con tensión máxima inversa repetitiva de 100V, su disipación de potencia es de 500 mW.

El 1N4148 de Fairchild es un diodo de señal pequeño con plomo axial. Este diodo presenta una configuración unidireccional.

Especificaciones:

Corriente de avance de 4 A en anchura de impulso 1 y 1 A en anchura de impulso 1s

La disipación de energía es 500 mW

Voltaje inverso repetitivo máximo de 100V

Temperatura de conexión de 175 ° C

Voltaje de 1V a 10mA

Tiempo de recuperación inversa de 4ns

Aplicaciones: Industrial, Administración de Potencia, Electrónica de Consumo, Dispositivos Portátiles

Especificaciones

Tipo de diodo: Recuperación rápida

Configuración del diodo: Unica

Voltaje inverso repetitivo Vrrm máximo : 100 V

Voltaje directo  VF máximo: 1 V

Corriente directa IF (AV): 200 mA

Corriente directa transitoria Ifsm máxima: 1 A

Tiempo de recuperación inverso Trr máximo: 4 ns

Temperatura de trabajo máxima: 175°C

Encapsulado: DO-204AH

Número de contactos: 2

Modelo: 58K9570

Sustituto

NTE519

Contenido:

1 x Diodo 1N4148 (5U)
