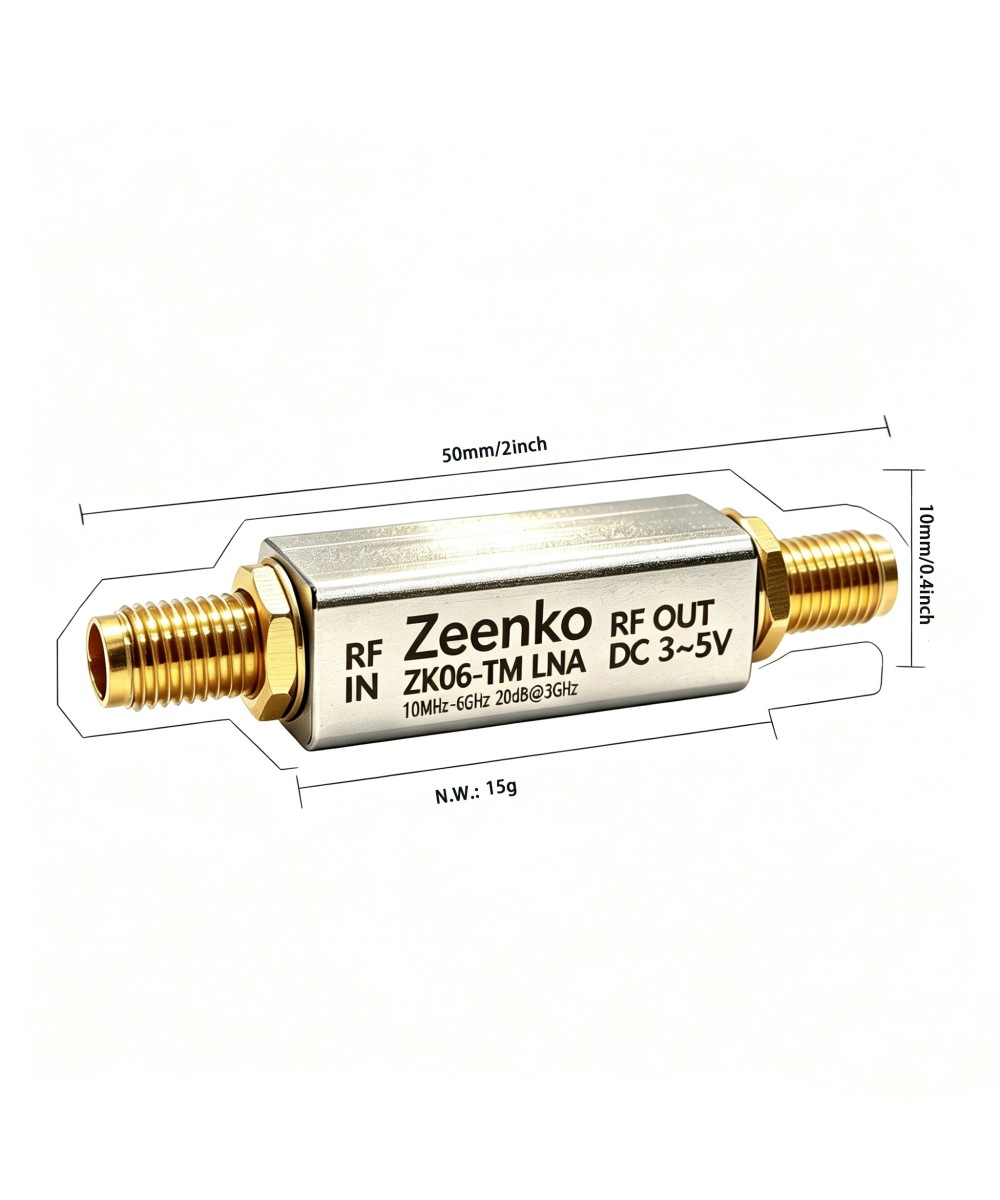

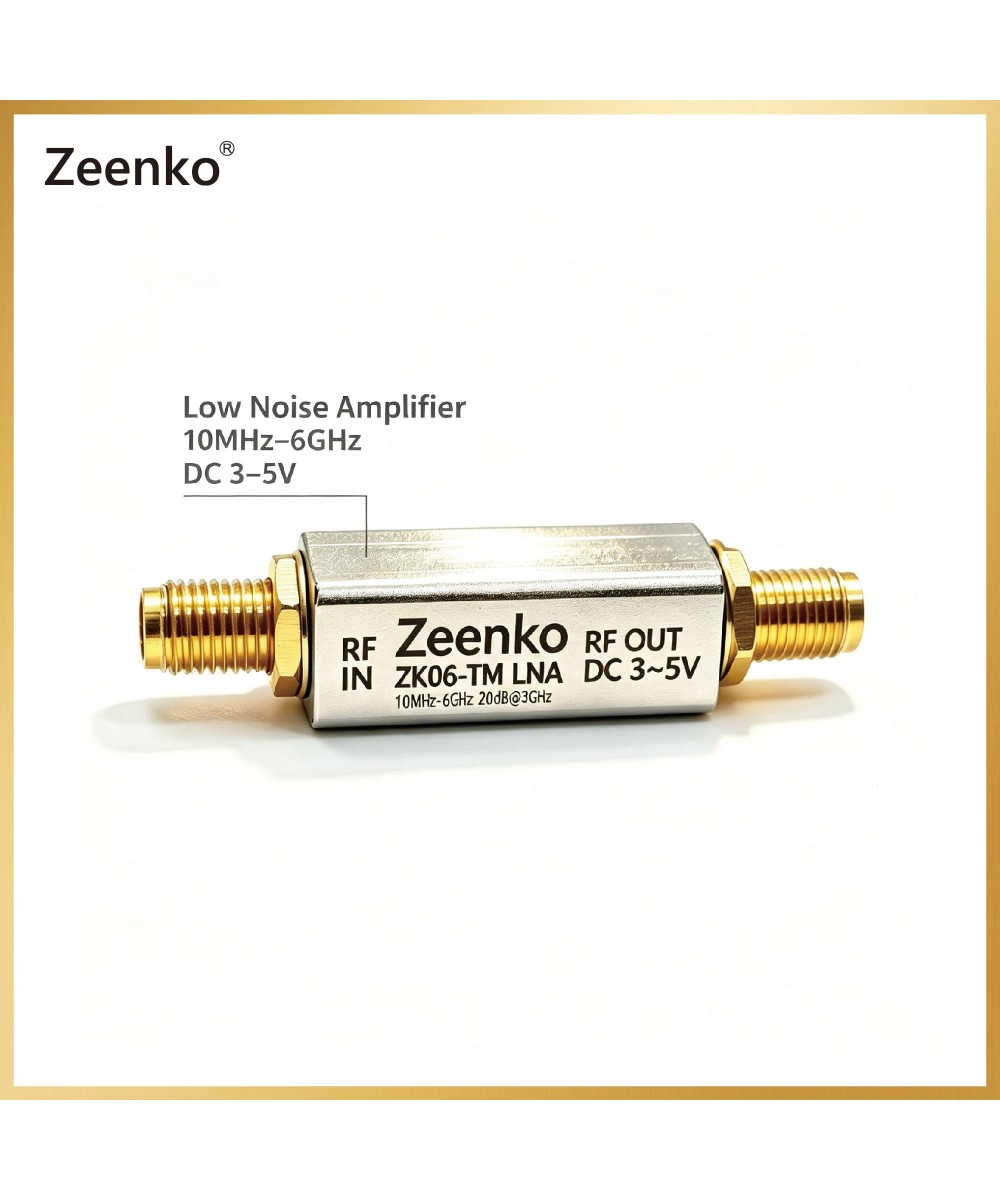

Amplificador de bajo ruido ZK06-TM de 10 MHz a 6 GHz Zeenko

Características principales

Modelo: ZK06-TM LNA

Rango de frecuencia: 10 MHz – 6 GHz

Ganancia: 20 dB (a 3 GHz)

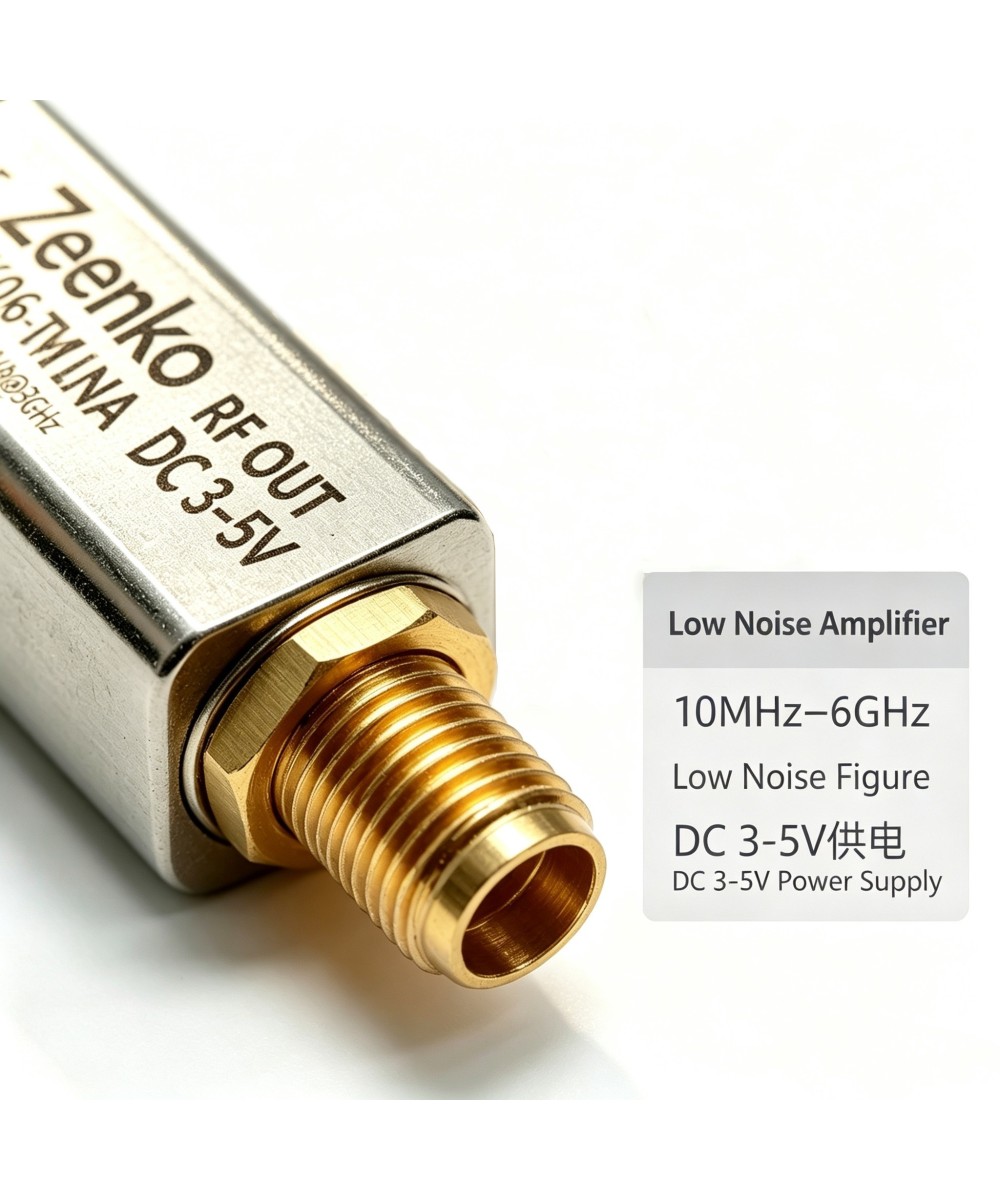

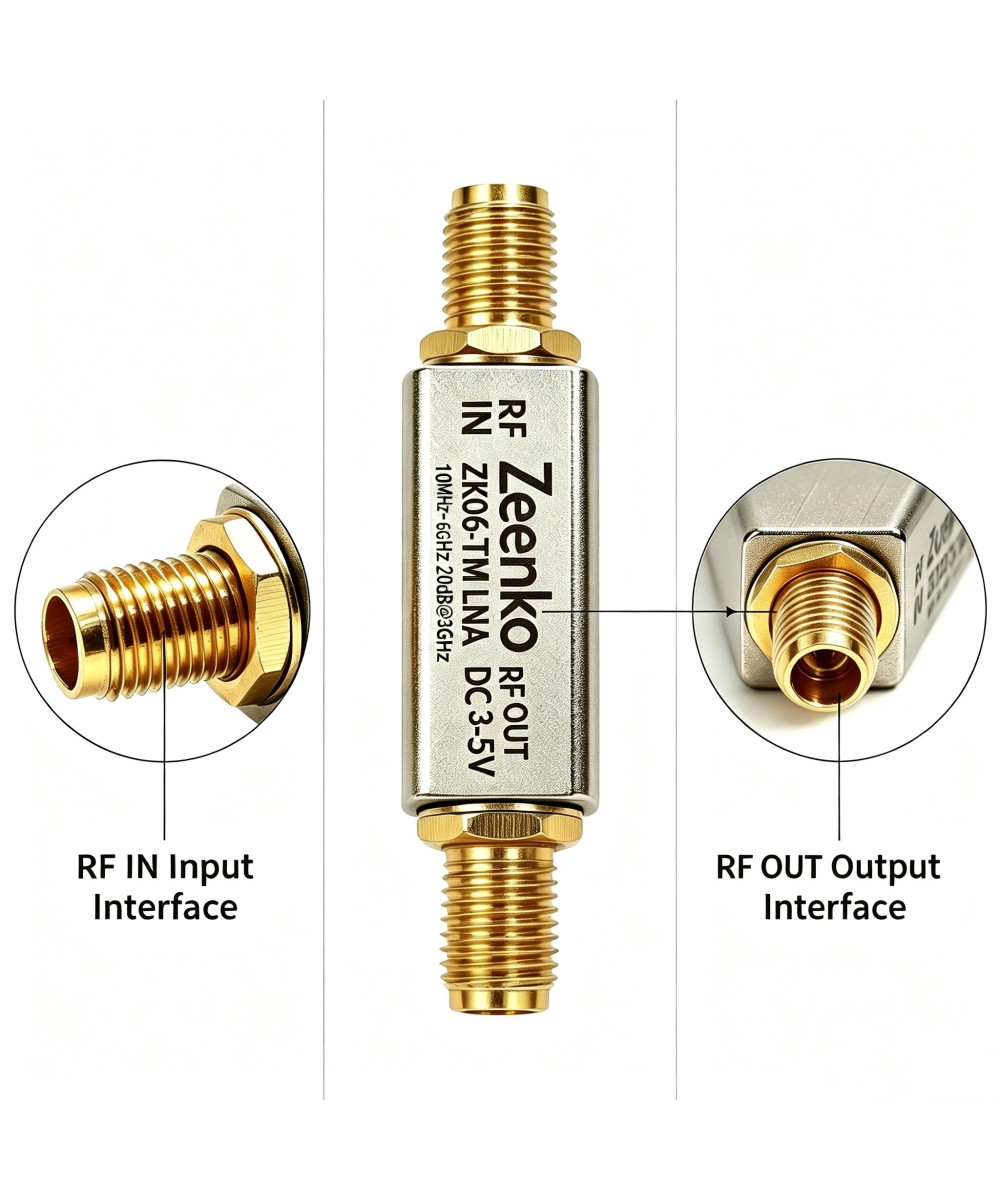

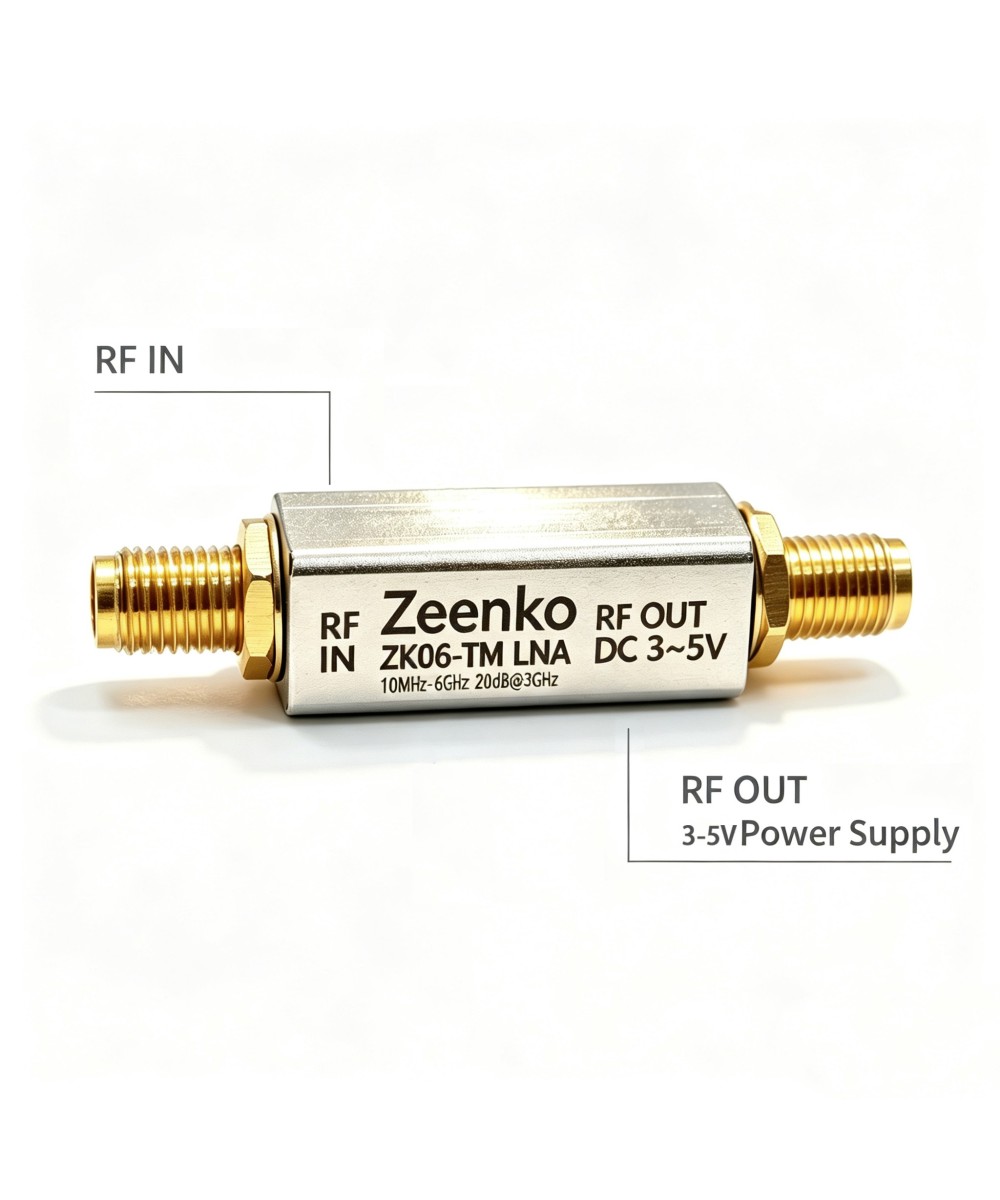

Alimentación: CC de 3 a 5 V a través de Bias-Tee (por el cable coaxial de RF OUT)

Uso: Mejora la recepción de señales de radio y se usa con analizadores de espectro

Banda ancha, bajo ruido, buena planitud en el rango de 1-6 GHz. Ganancia: 21 dB, OP1 dB: 18 dBm Typ. Corriente de alimentación: 80 mA de polarización fuera del chip, el usuario puede ajustar la resistencia de polarización para reducir la corriente

ZK06-UM es un amplificador RF de bajo ruido alimentado por interfaz USB con interfaz de fuente de alimentación conveniente, ganancia moderada, IP3 alto y bajo ruido. Se puede utilizar para reemplazar los módulos QPL9503, QPL9504

Reduce el ruido del piso: alimentado por interfaz USB tipo C, y el alto PSRR LDO integrado puede reducir eficazmente el ruido de energía, lo que reduce eficazmente el ruido en comparación con los módulos de alimentación directa USB de otros proveedores

Aplicación: recomendado para su uso como preamplificador TinySA ULTRA de 5.8 GHz. Dado que el LNA en tinySA ULTRA es efectivo solo por debajo de 3,5 GHz, añadir un LNA puede mejorar la sensibilidad de alta frecuencia. ZK06-UM es útil para los usuarios que requieren mediciones a 5.8GHz
