Placa controladora de motor paso a paso ULN2003

L90.00
Impuestos incluidos

La función principal del ULN2003 es proporcionar una gran capacidad de corriente para el microcontrolador, logrando así la corriente necesaria para accionar un motor paso a paso. Se utilizan cuatro pares de los siete pares de esta placa.

L90.00
Impuestos incluidos
Cantidad

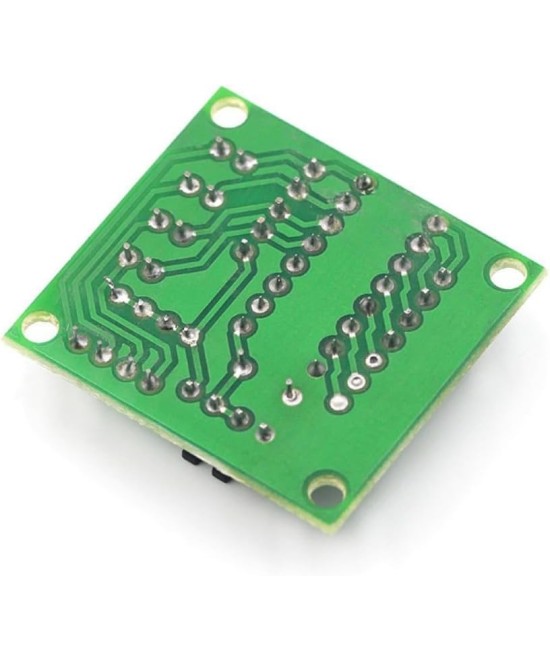

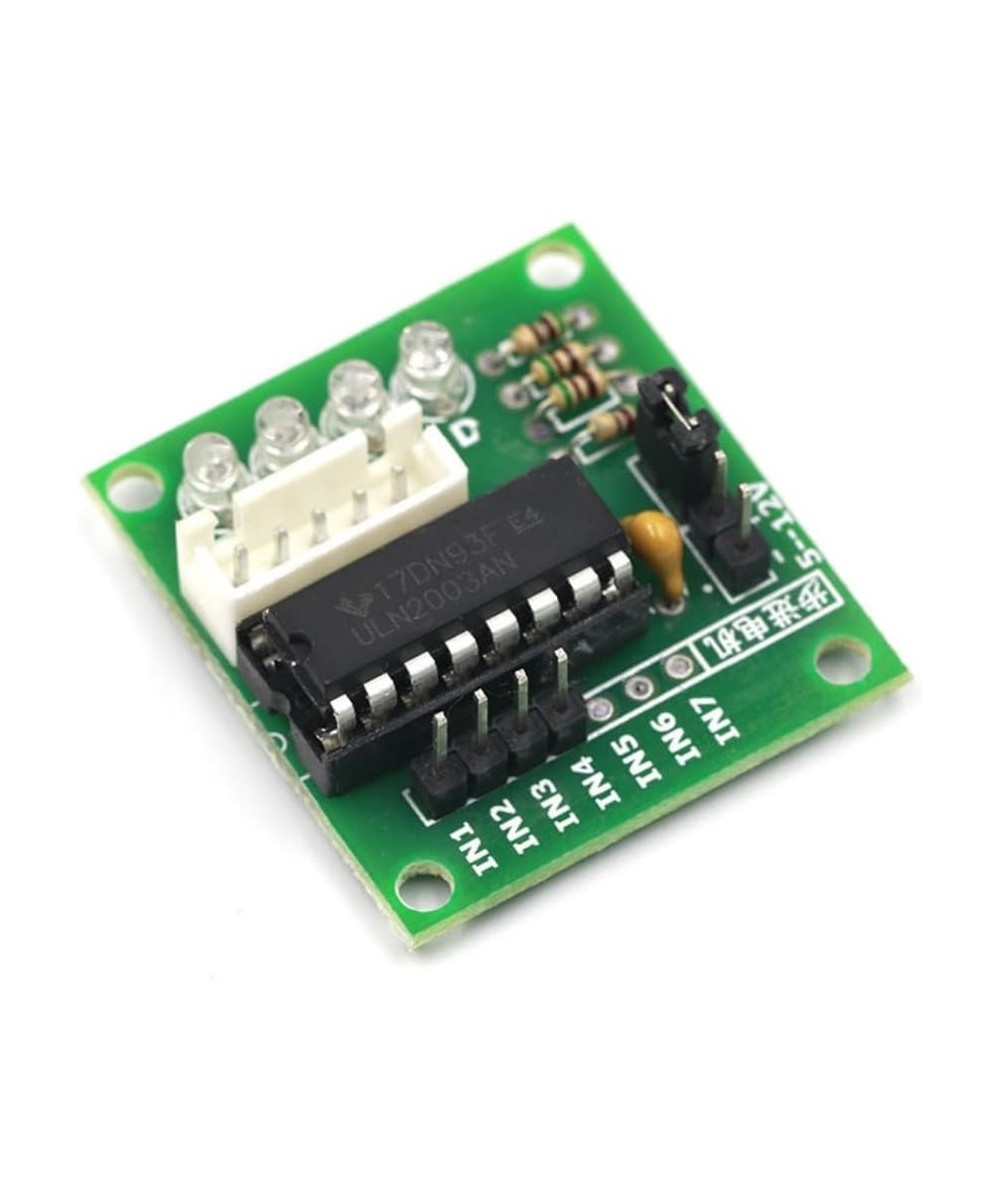

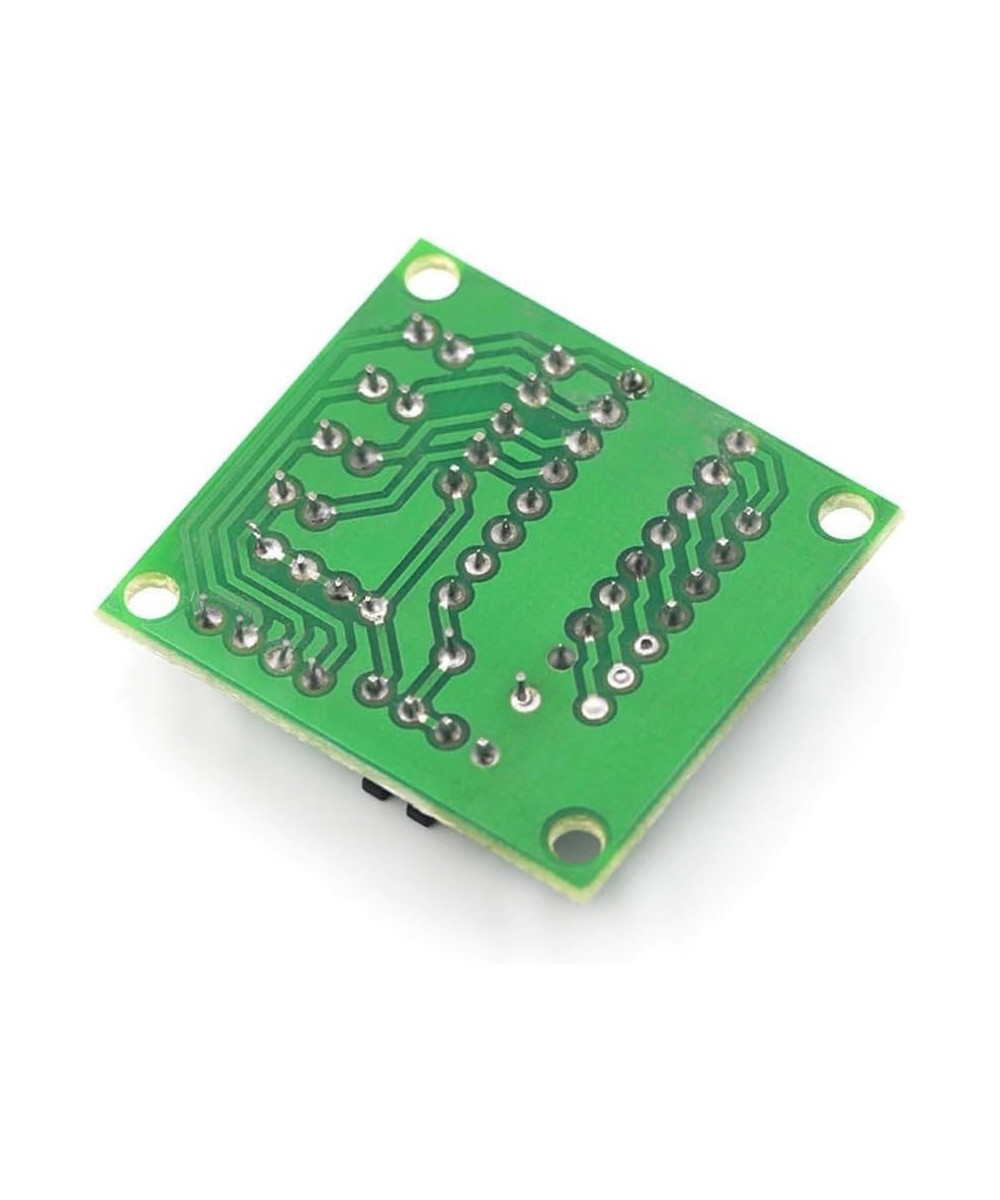

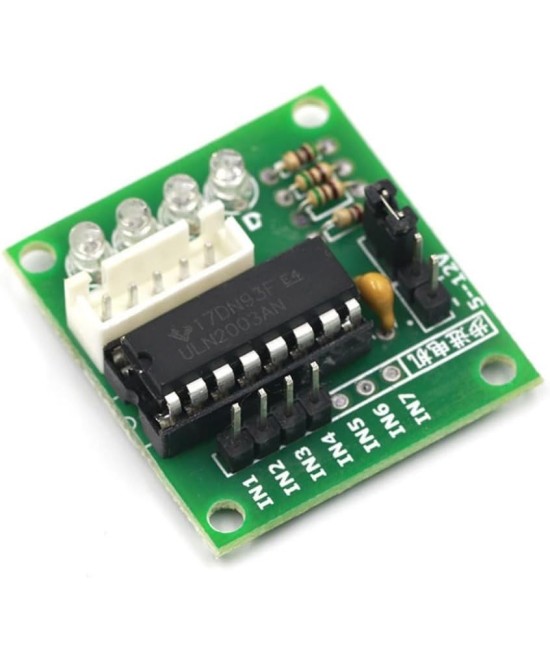

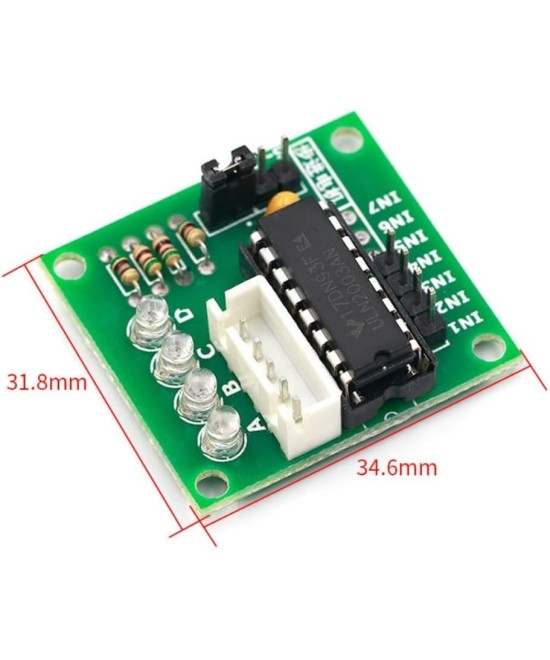

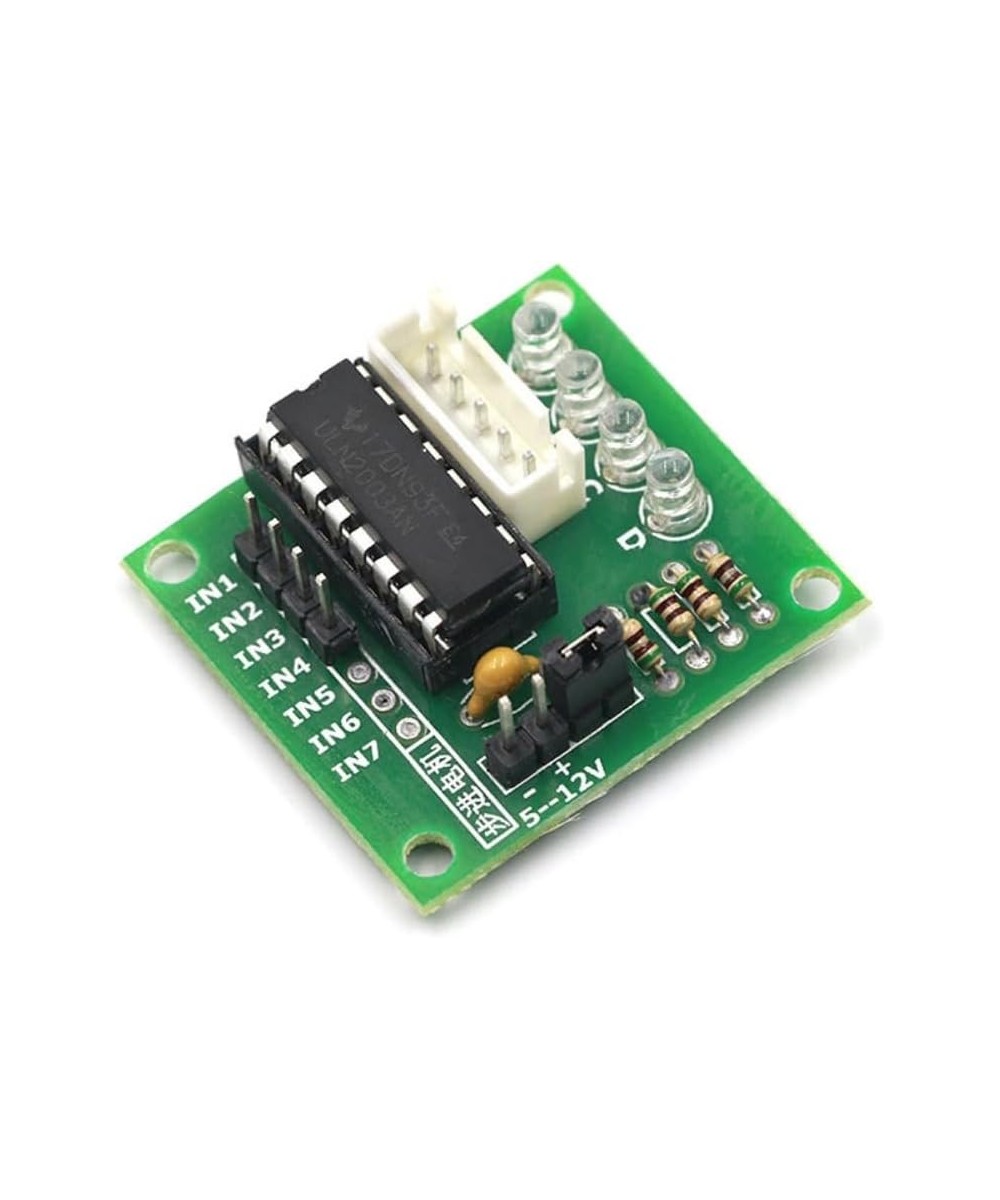

El ULN2003 es una matriz de transistores Darlington de alta corriente que consta de siete transistores Darlington NPN de silicio.

La función principal del ULN2003 es proporcionar una gran capacidad de corriente para el microcontrolador, logrando así la corriente necesaria para accionar un motor paso a paso. Se utilizan cuatro pares de los siete pares de esta placa.

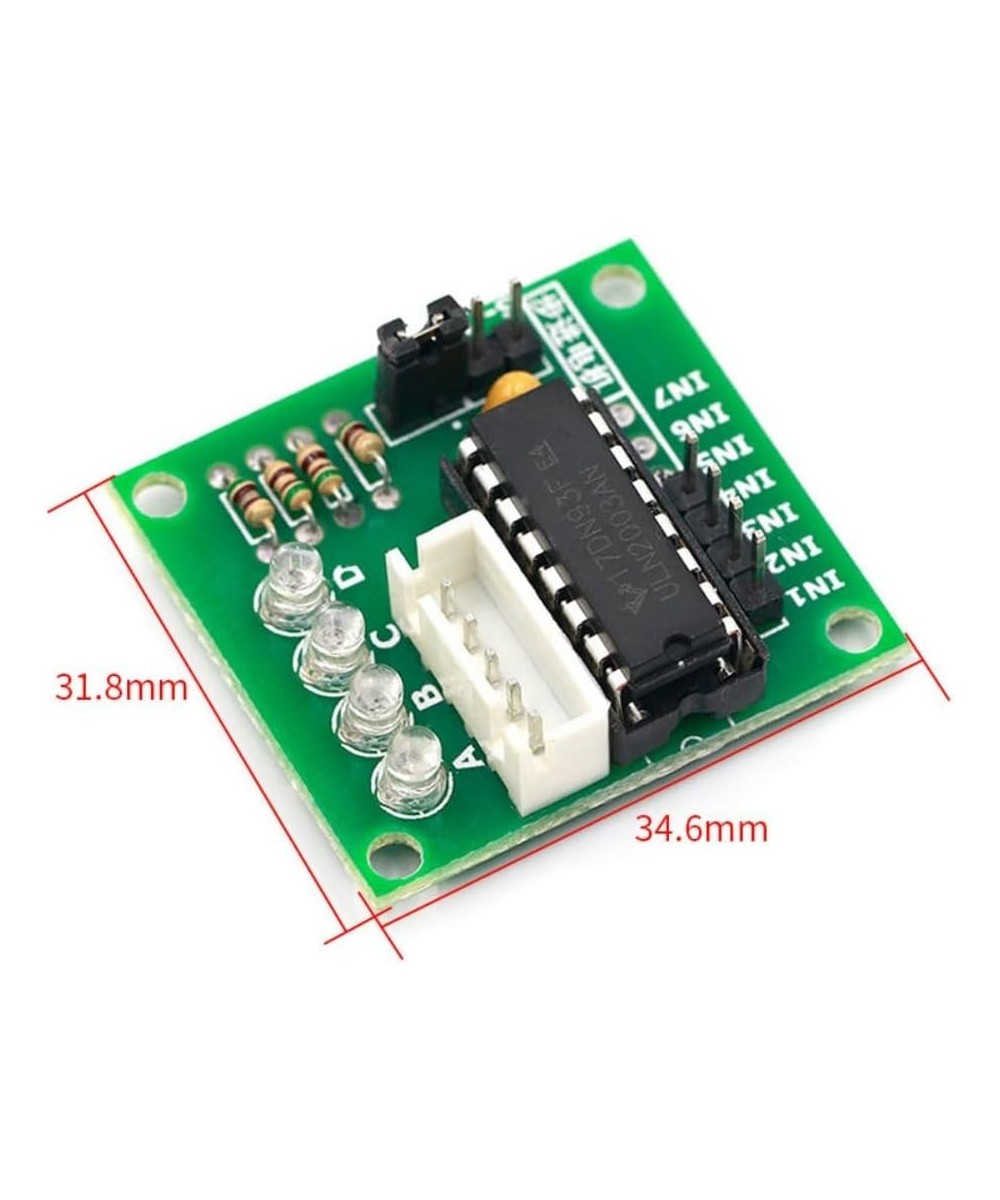

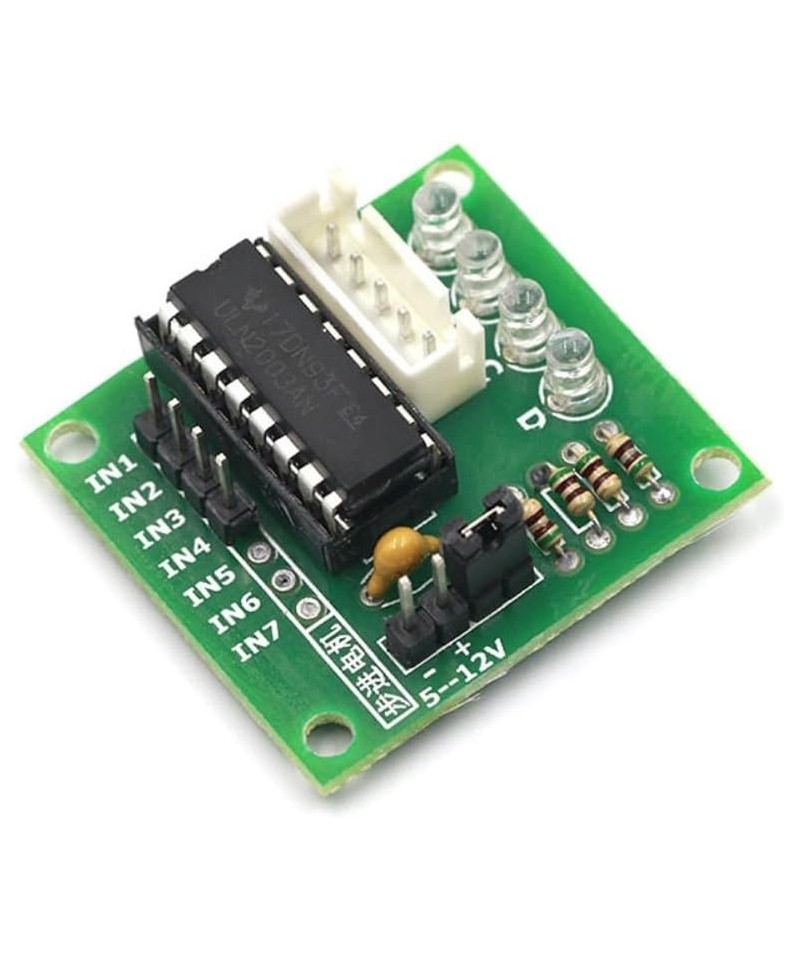

Esta placa cuenta con un conector que se adapta perfectamente a los cables del motor, lo que facilita enormemente su conexión. Además, dispone de conexiones para cuatro entradas de control y alimentación eléctrica.

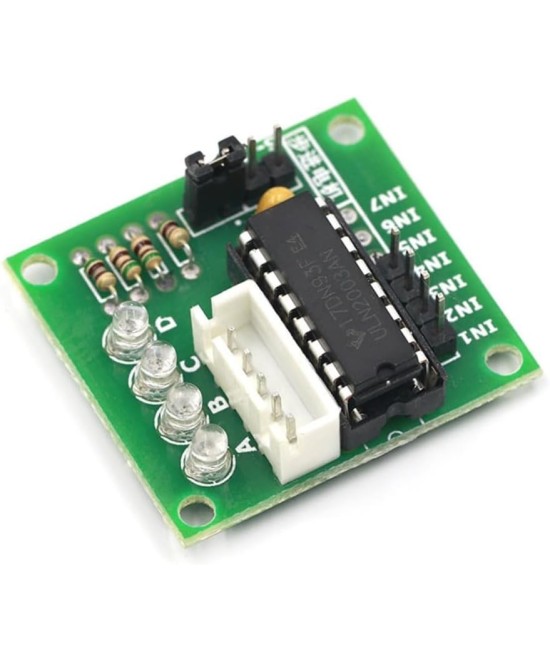

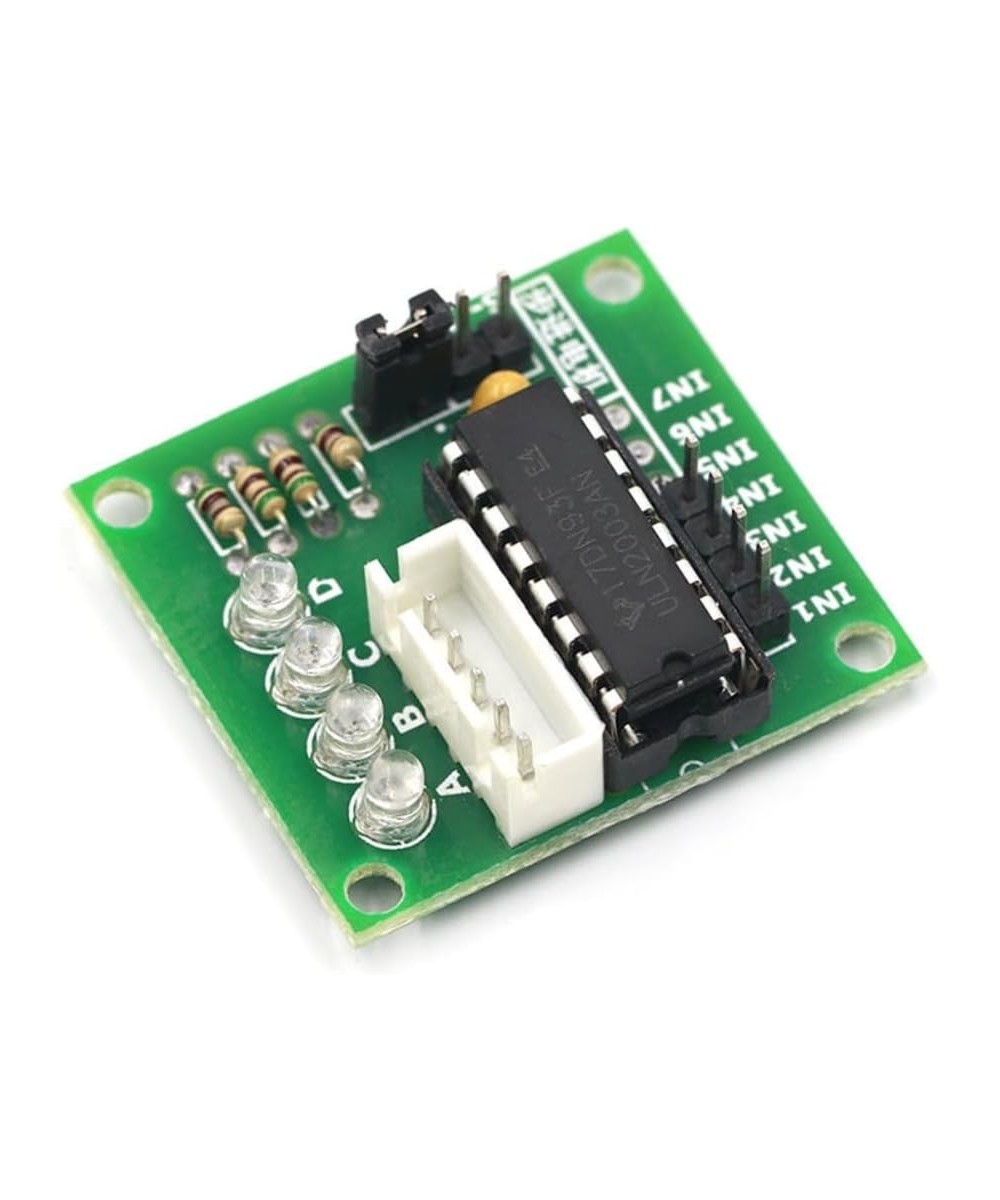

Esta placa cuenta con cuatro LED que muestran la actividad en las cuatro líneas de entrada de control (indicando el estado del paso). Proporcionan un buen efecto visual cuando el motor está en funcionamiento.

Esta placa también incluye un puente de encendido/apagado para aislar la fuente de alimentación del motor paso a paso.

El chip de alta potencia ULN2003 se utiliza para controlar los LED de los motores paso a paso A, B, C y D, indicando el estado de funcionamiento del motor paso a paso de cuatro fases. Está equipado con la interfaz estándar para motores paso a paso y se puede conectar y desconectar directamente durante su uso.

El módulo ULN2003 se usa comúnmente para controlar pequeños motores de cuatro fases y cinco cables. Los LED son indicadores luminosos del estado de funcionamiento del motor paso a paso.

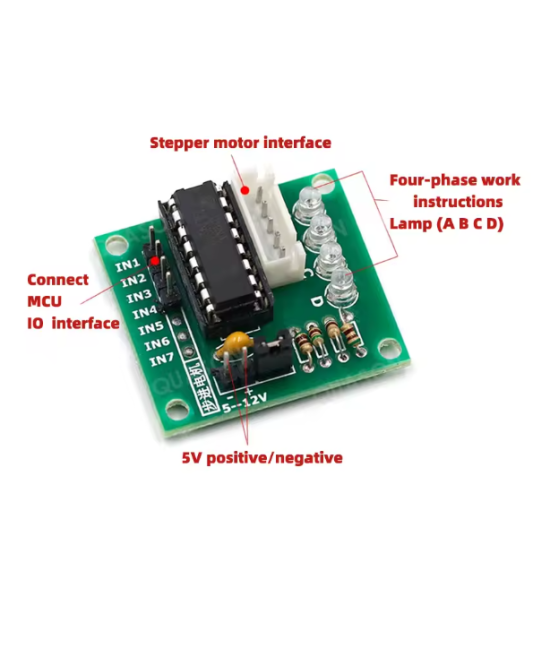

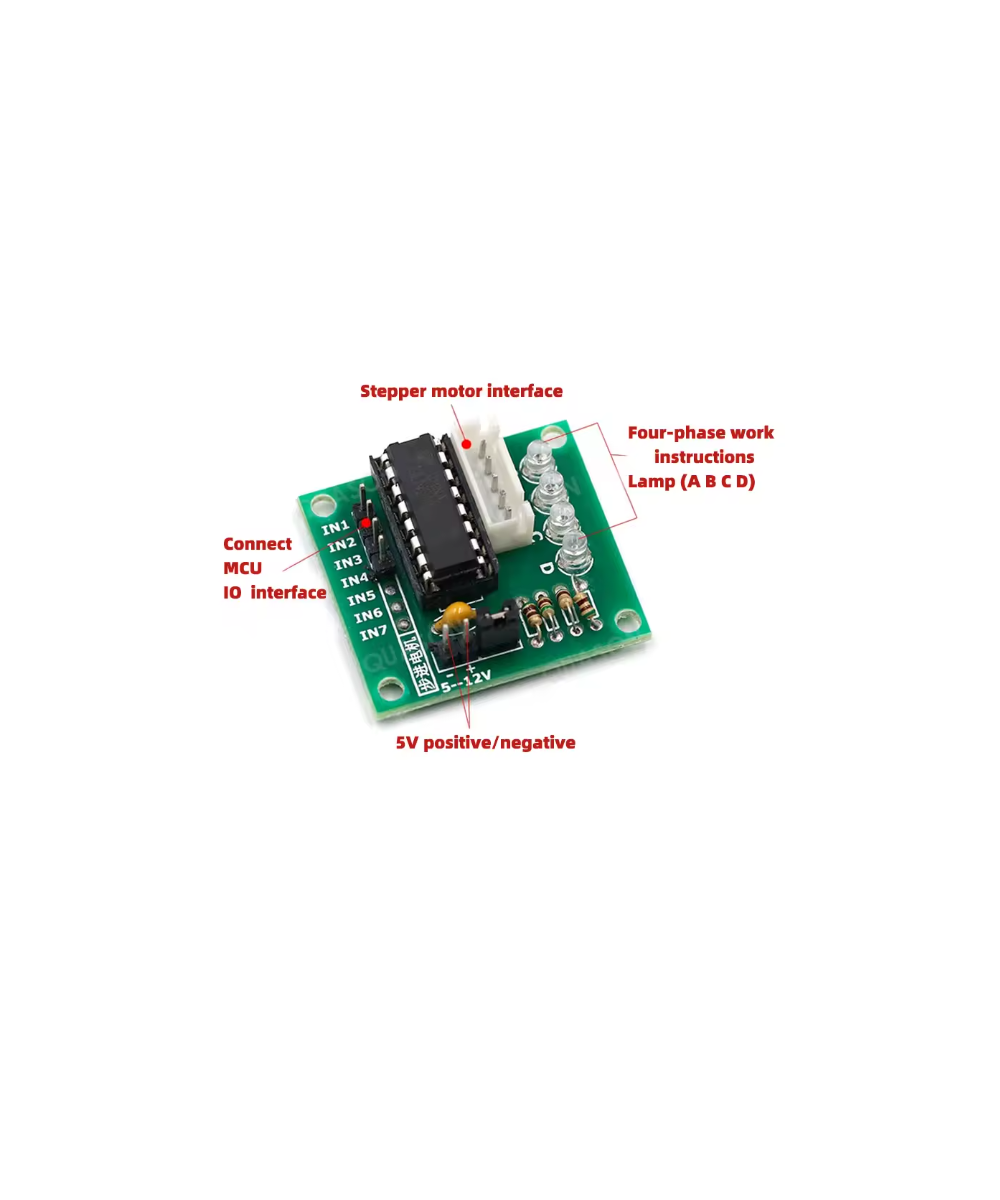

Método de conexión: el terminal + se conecta a +5V, el terminal – se conecta al polo negativo (GND), IN1 – IN4 se conectan a los puertos de E/S del microcontrolador, y el conector del terminal blanco se inserta en el motor paso a paso de cinco cables y cuatro fases.
