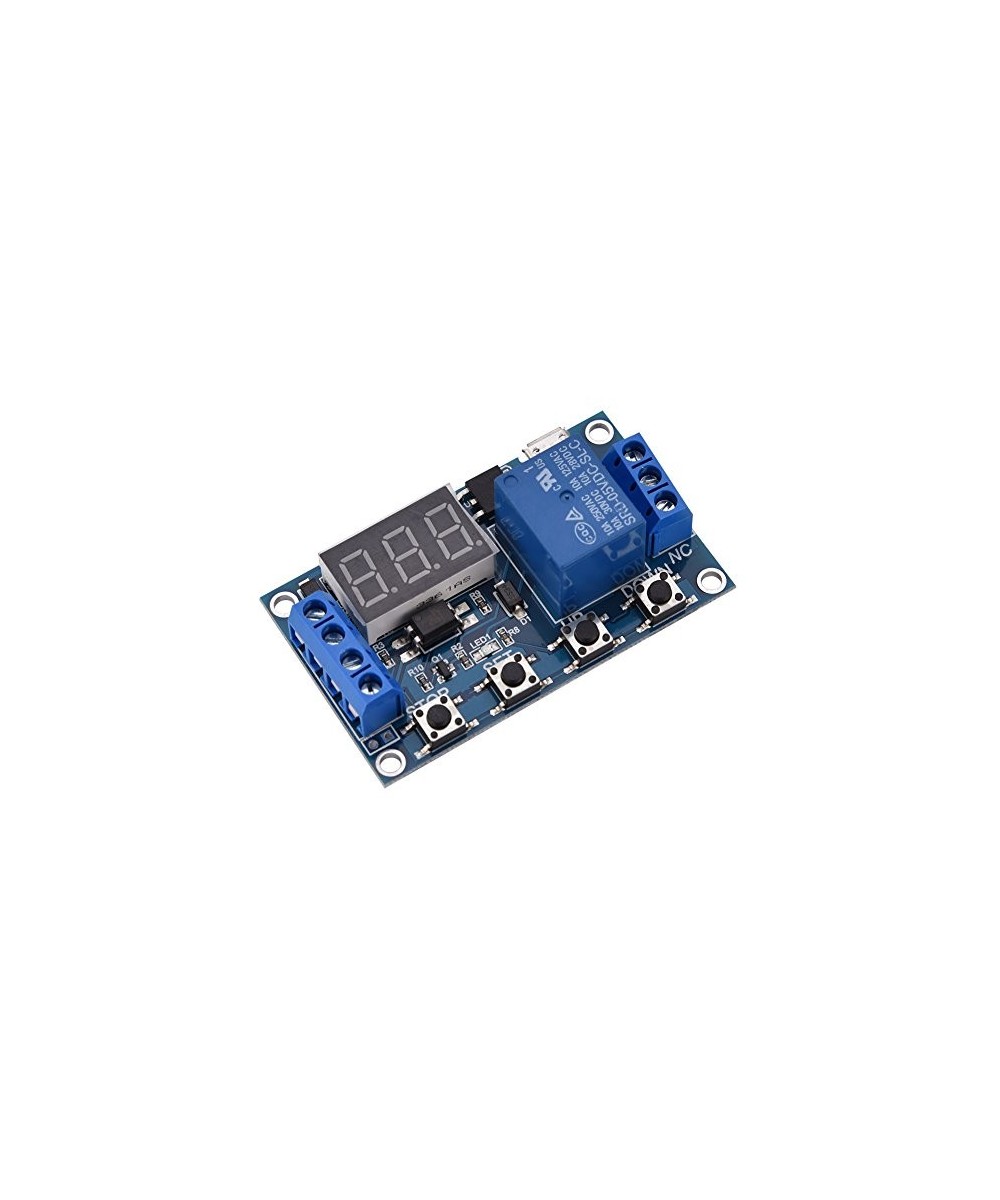

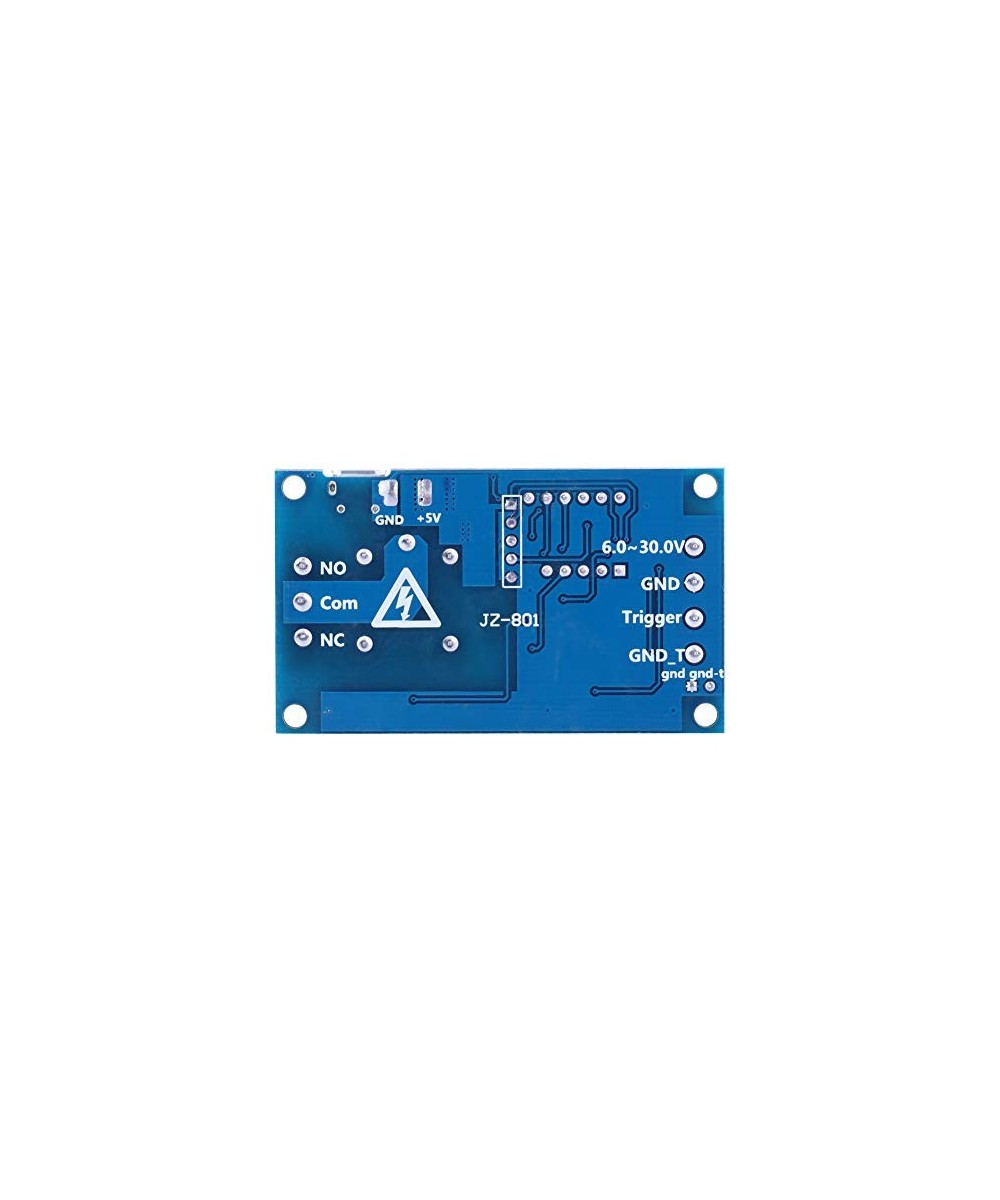

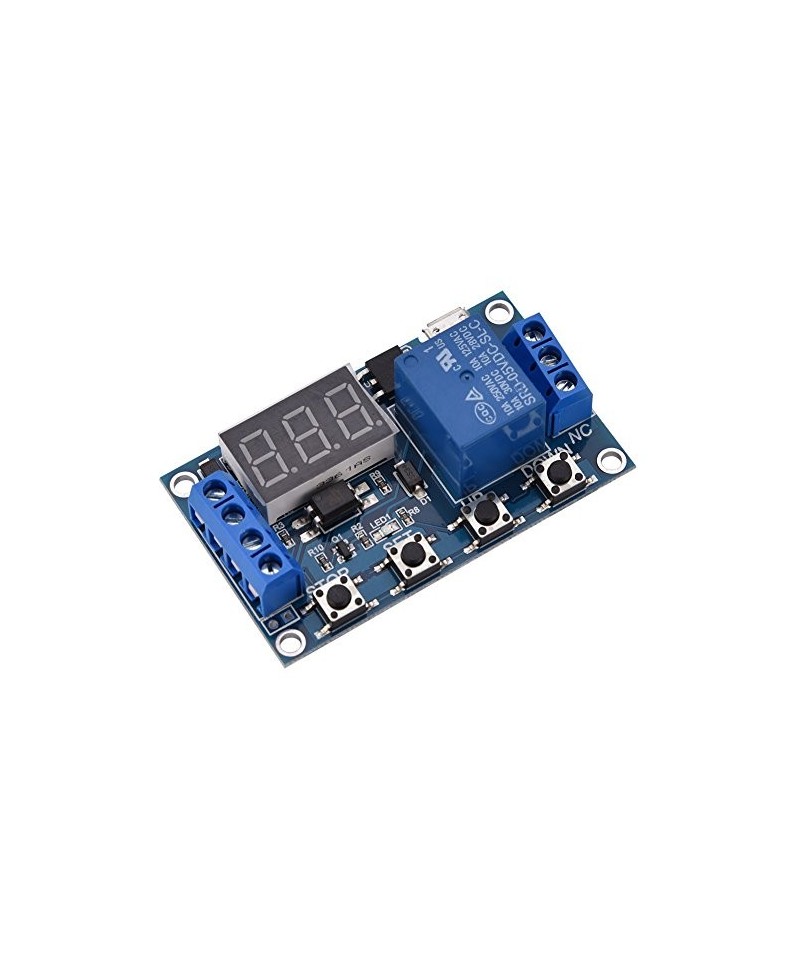

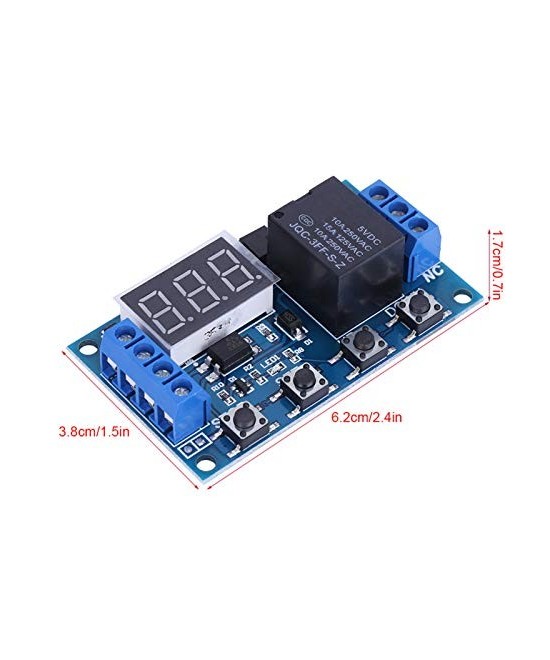

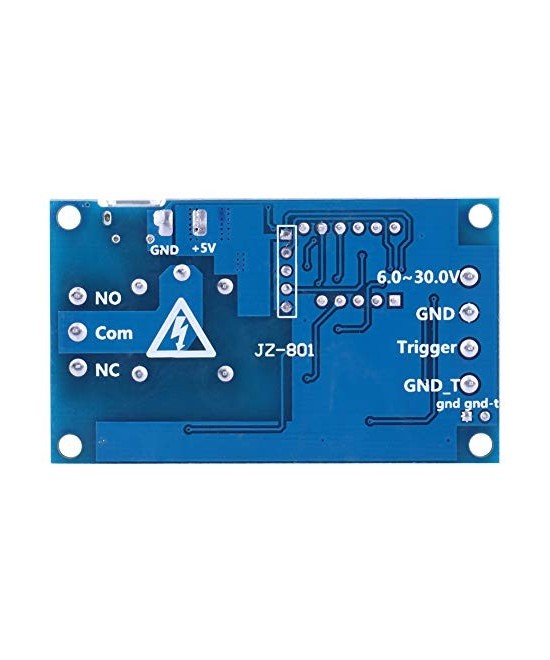

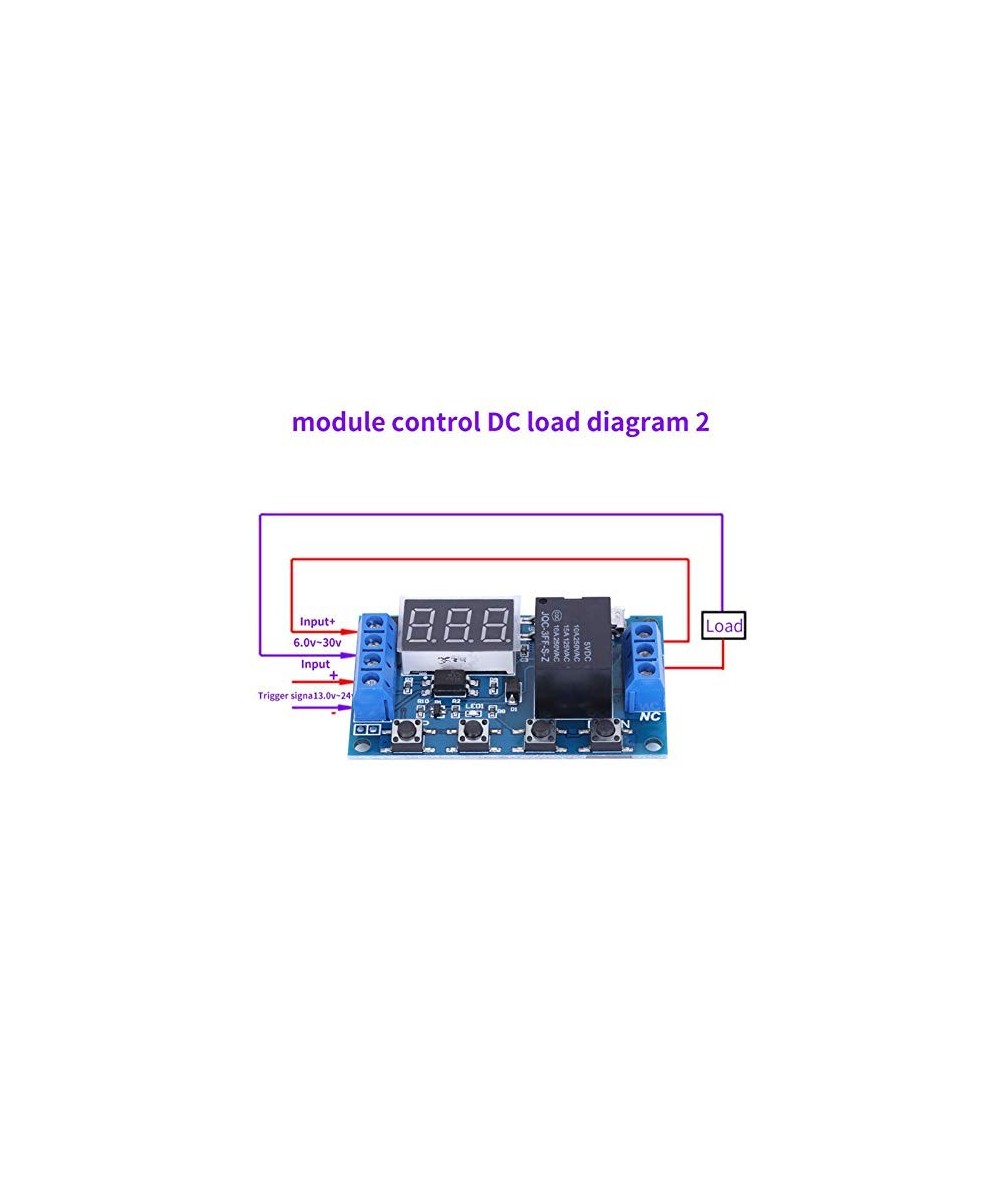

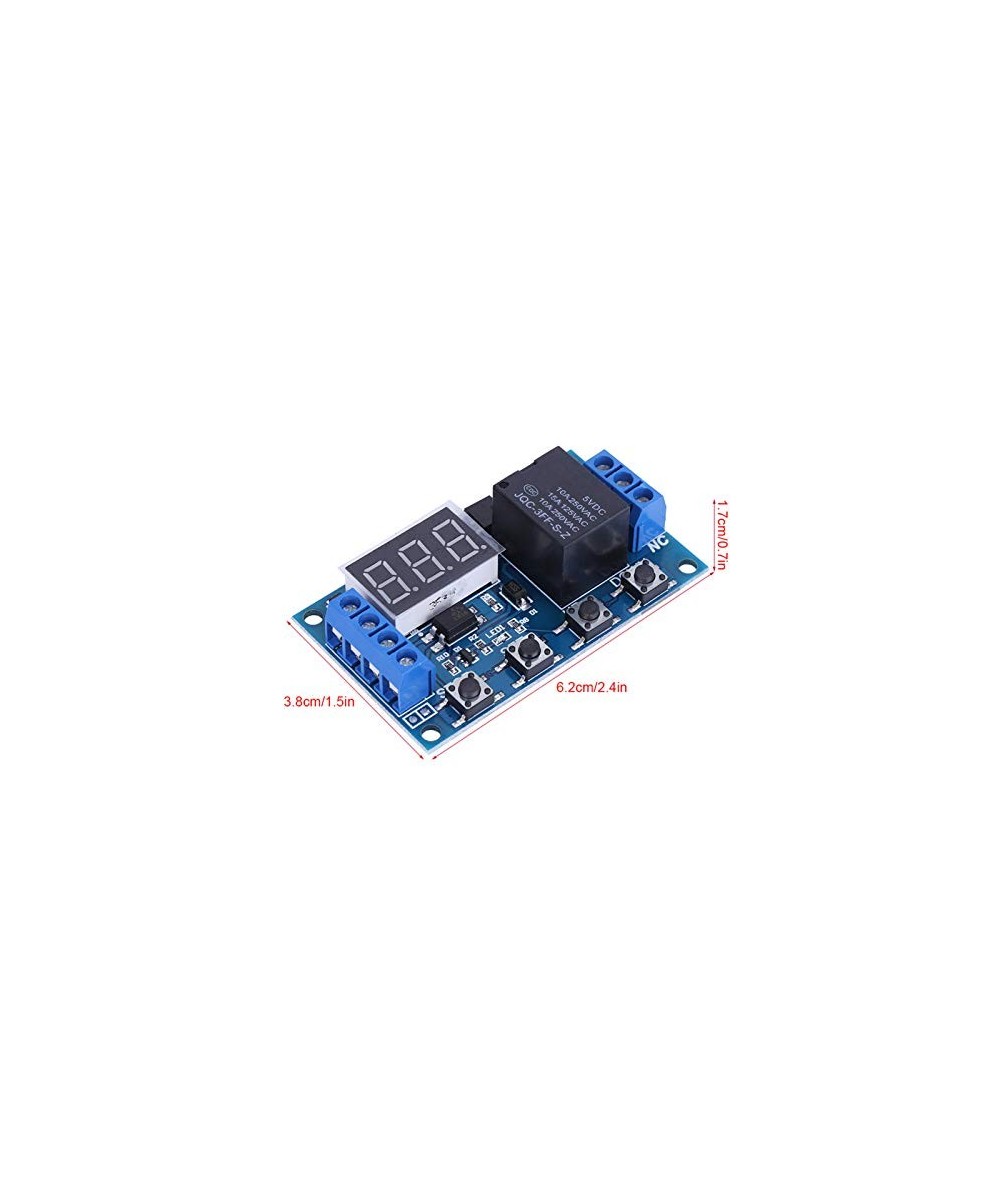

Módulo de relé de retardo de 1 canal USB-C

Especificación:

Voltaje de funcionamiento: DC12V

Corriente de reposo: 20 mA

Corriente de trabajo: 50 mA

Fuente de señal: disparador positivo, PNP, activo alto

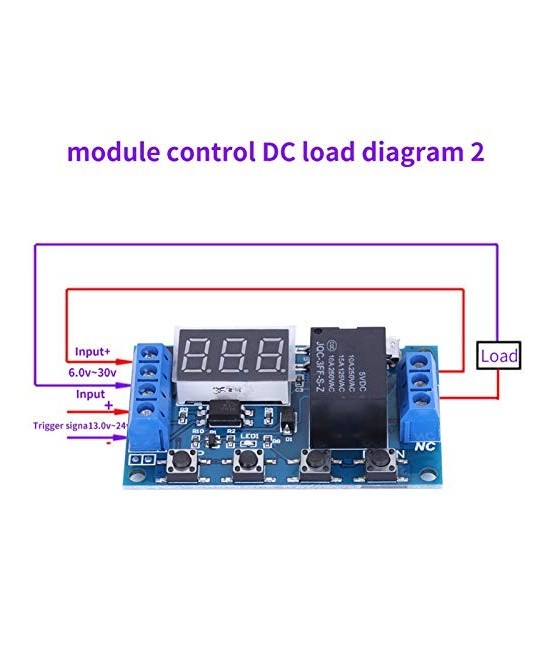

Capacidad de salida: puede controlar equipos dentro de DC 30V5A o AC 220V5A

Vida útil: ≥100.000 veces

Temperatura de trabajo: -30 ~ 85 ℃

Lista de funciones:

P-1: La señal hace que el relé se cierre, el tiempo se acaba, el relé está desconectado, durante el período de tiempo

A: Activar nuevamente no es válido C: Activar nuevamente para volver a sincronizar E: Activar el relé nuevamente para reiniciar el temporizador

P-2: tiempo de temporización de inicio del disparador de señal T1, cuando se acaba el tiempo, el tiempo de activación del relé T2 se desconecta (reinicia)

A: Activar de nuevo no es válido C: Activar de nuevo para volver a sincronizar E: Empezar a cronometrar sin activar la potencia

P-3: Uso de reciclaje: encienda T1, apague T2, bucle sin fin. T1 y T2, el tiempo es ajustable

Si un determinado parámetro es 0 cuando está encendido o apagado, puede darse cuenta de que el tiempo de encendido está encendido o que el tiempo de encendido no está ciclado.

A: El relé se enciende inmediatamente después del encendido C: El relé se apaga y luego se enciende después del encendido

P-4: Cuando ha-y una señal, el relé se cierra y se mantiene cerrado, la señal desaparece y comienza el cronometraje. Cuando se acaba el tiempo, el relé se desconecta. Durante el cronometraje, vuelva a da-r la señal, el cronometraje se cancela, el relé se mantiene, la señal desaparece y el cronometraje se reinicia.

P-5: Salida cuando el disparador alcanza el tiempo X una vez, y la salida está prohibida.

1. Parámetros de Tiempo Fundamentales

• OP (On Time / Tiempo de encendido): Periodo en el que el relé permanece activado.

• CL (Clear Time / Tiempo de apagado): Periodo en el que el relé permanece desactivado.

• LOP (Loop / Número de ciclos): Cantidad de veces que se repetirá la secuencia (si se muestra ---, el ciclo es infinito).

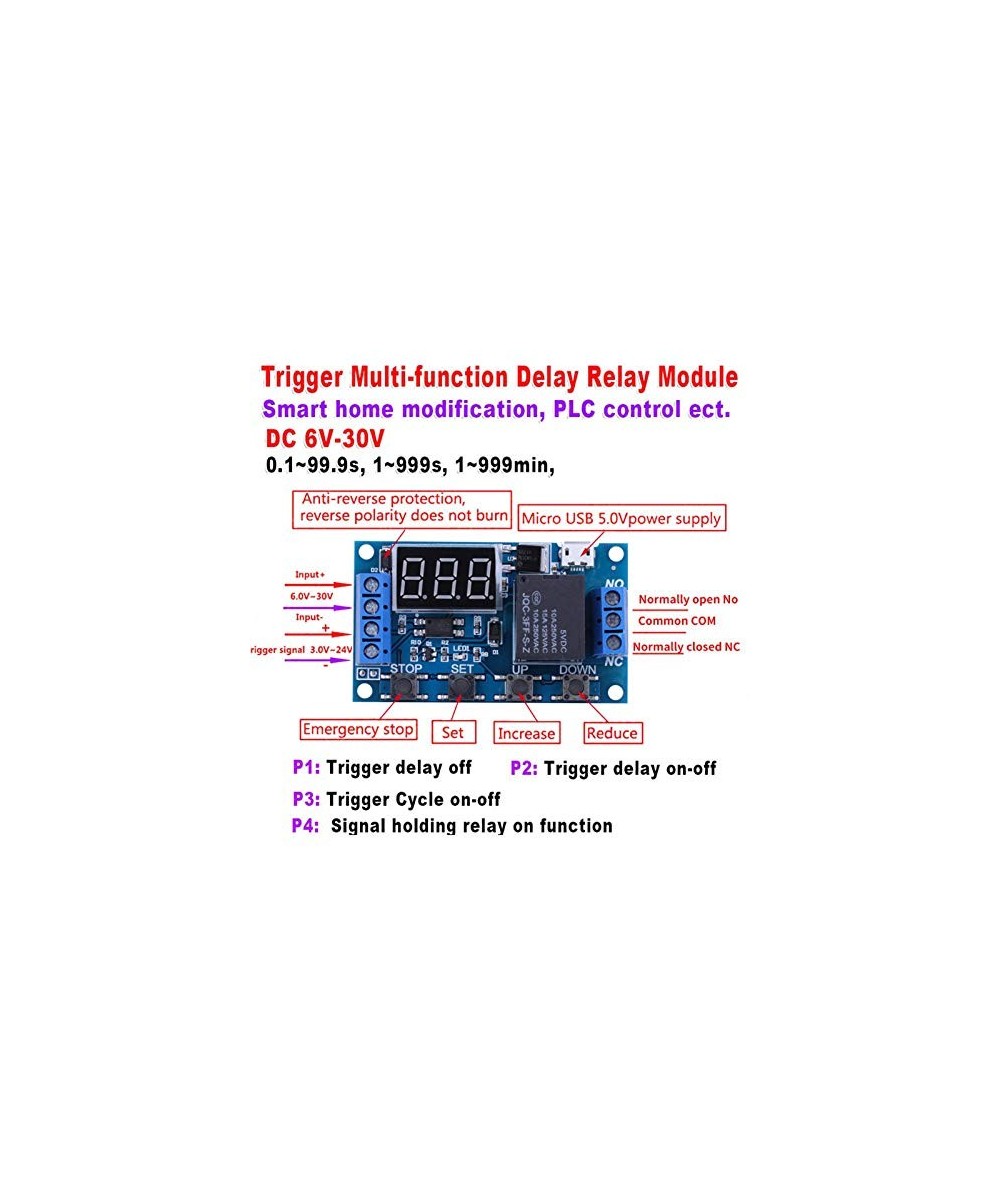

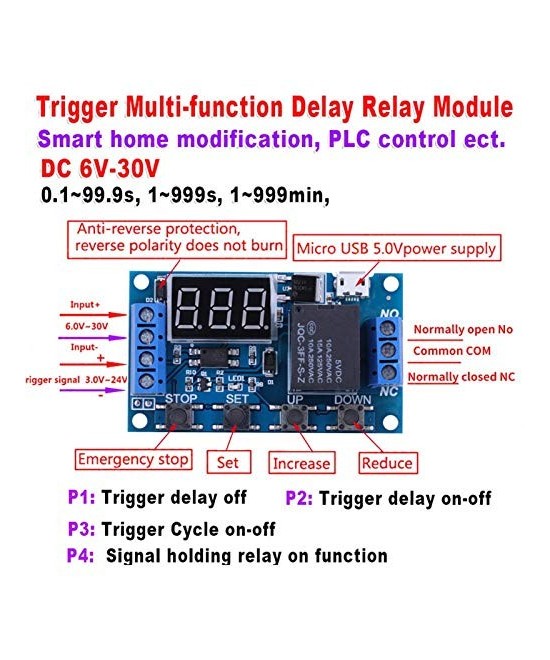

2. Modos de Operación Principales

Para elegir un modo, mantén pulsado el botón SET por 2 segundos y usa UP o DOWN:

• P1.1: Al recibir la señal de disparo (Trigger), el relé se enciende por el tiempo OP y luego se apaga. Un nuevo disparo durante la cuenta no reinicia el tiempo.

• P1.2: Igual al anterior, pero un nuevo disparo durante la cuenta reinicia el contador desde cero.

• P1.3: Igual que P1.1, pero un nuevo disparo cancela la cuenta de inmediato y apaga el relé.

• P-2: Al recibir el disparo, el dispositivo espera el tiempo CL (apagado) y luego activa el relé durante el tiempo OP (encendido).

• P3.1: Ciclo infinito o definido. Tras el disparo, el relé se enciende (OP), luego se apaga (CL) y repite la acción tantas veces como marque LOP. Un disparo interrumpe el bucle

• P3.2: Ciclo automatizado. Arranca inmediatamente al encender el módulo, sin necesidad de señal externa (Trigger). Cumple los parámetros de OP, CL y LOP.

• P-4: Retención de estado. Mientras mantengas la señal de disparo presionada, el relé permanece encendido. Cuando quites el disparo, inicia la cuenta regresiva OP antes de apagarse.

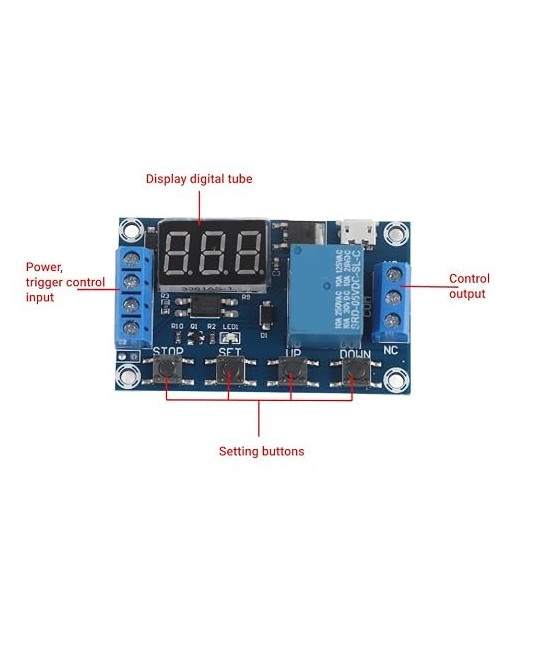

3. Pasos para Configurar los Parámetros

1. Entrar al Menú: Mantén presionado el botón SET por 2 o 3 segundos hasta que parpadee el modo actual (por ejemplo, P1.1).

2. Seleccionar Modo: Usa los botones UP o DOWN para moverte entre los diferentes modos (P1.1 a P-4)

3. Editar Parámetros: Presiona brevemente el botón SET. El parámetro a modificar (OP, CL o LOP) empezará a parpadear en la pantalla. Modifica el valor numérico usando UP y DOWN.

4. Cambiar la Unidad de Medida (Punto Decimal): Mientras estás modificando un valor numérico (OP o CL), presiona una vez el botón STOP para cambiar la posición del punto decimal:

o XXX. (Punto al final): Rango de 1 a 999 segundos.

o XX.X (Punto en medio): Rango de 0.1 a 99.9 segundos.

o X.X.X. (Tres puntos encendidos): Rango de 1 a 999 minutos.

5. Guardar Configuración: Cuando termines de asignar todos los valores del modo, mantén presionado el botón SET durante 2 o 3 segundos. La pantalla parpadeará indicando que los cambios se guardaron con éxito y regresará a la interfaz principal.

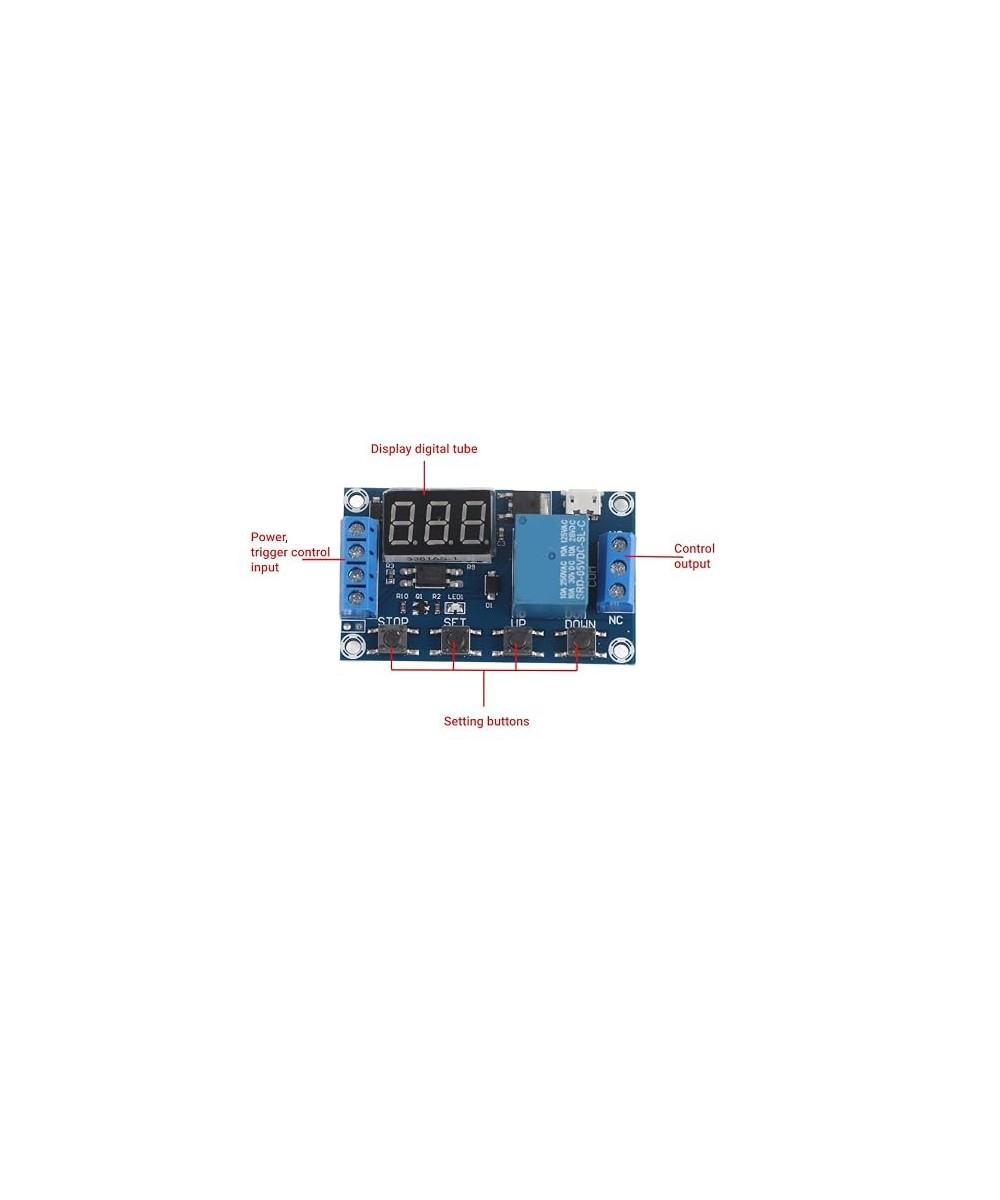

4. Función Adicional del Botón STOP

En la pantalla de inicio principal, presionar brevemente el botón STOP actúa como un interruptor de emergencia electrónico

ON: El relé está habilitado para operar con normalidad según el modo seleccionado.

• OFF: El relé se deshabilita por completo y nunca se encenderá, aunque la cuenta regresiva siga activa en el display.
