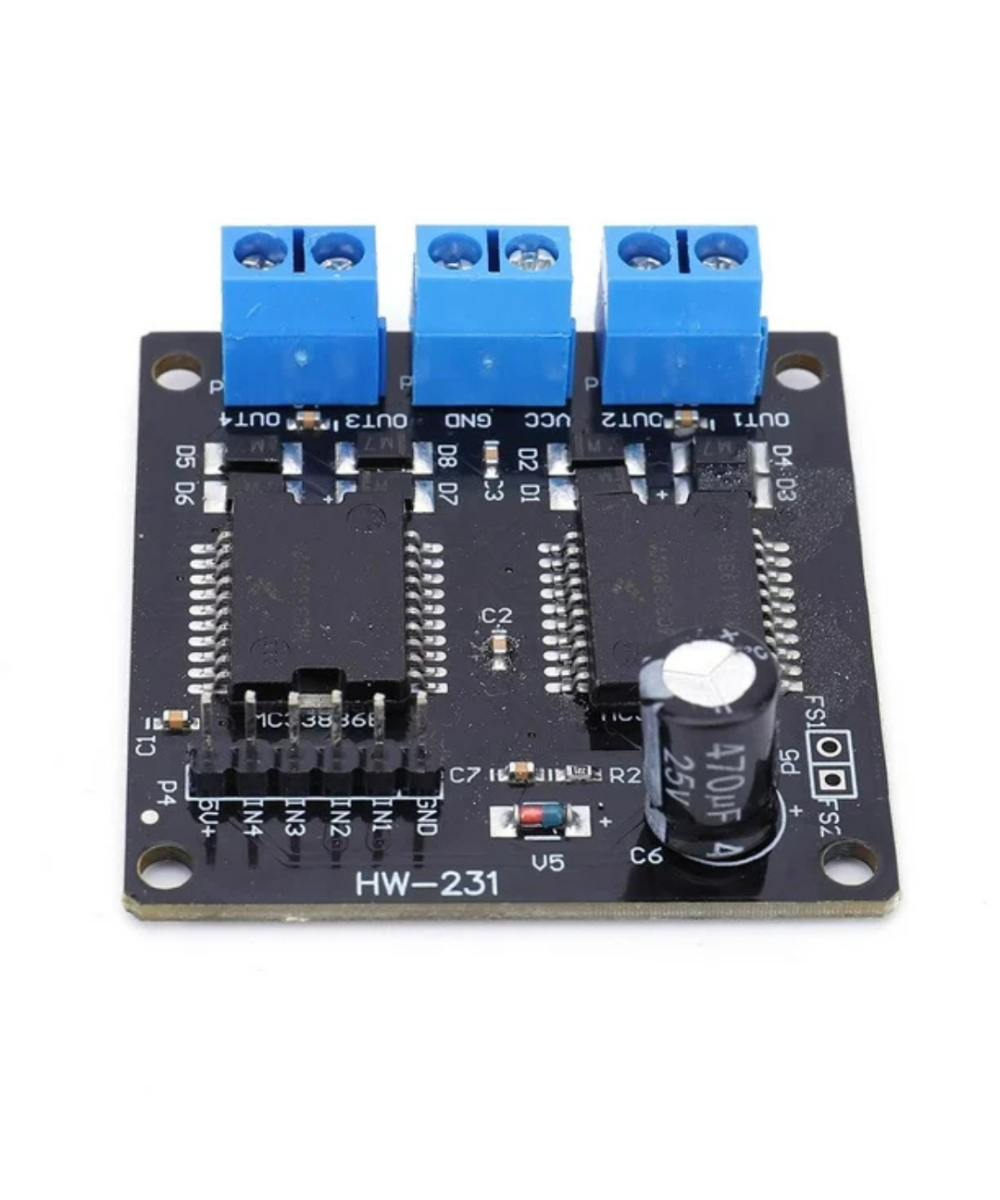

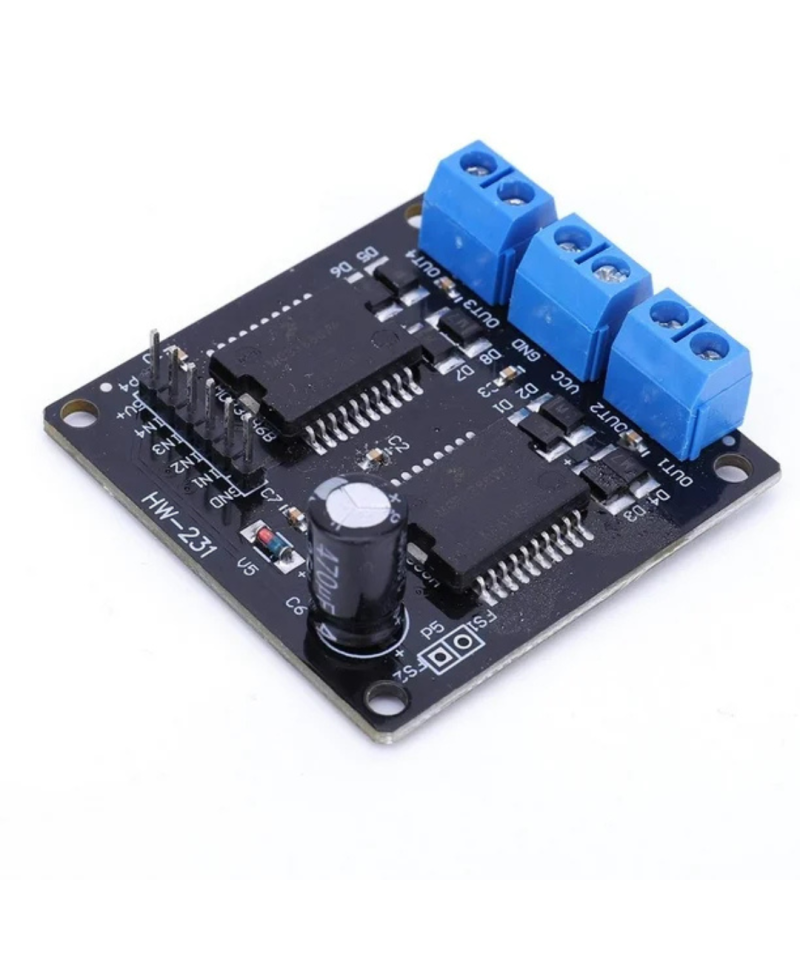

controlador de motor paso a paso MC33886

Descripción:

La placa controladora es una placa de controlador de motor de alta corriente que utiliza el chip controlador de motor MC33886 de Freescale. Esta placa puede controlar dos motores al mismo tiempo, con una corriente de salida de hasta 5A, permitiendo la regulación de velocidad del motor mediante PWM (modulación por ancho de pulso) y funciones de control en tiempo real, como el frenado. Además, cuenta con protección automática contra sobre corriente, bajo voltaje y sobre temperatura, así como una función de aviso de estado de fallos.

Características:

Tamaño: 46x46mm

Voltaje de trabajo: Fuente de alimentación de 6.5V a 24V

Resistencia interna: 140 milliohmios

Frecuencia PWM: <10 kHz

Corriente máxima de conducción: 5A

Rango de temperatura: -40°C a 125°C

Estado de control de entrada y funcionamiento del motor: (1 significa nivel alto, 0 significa nivel bajo)
