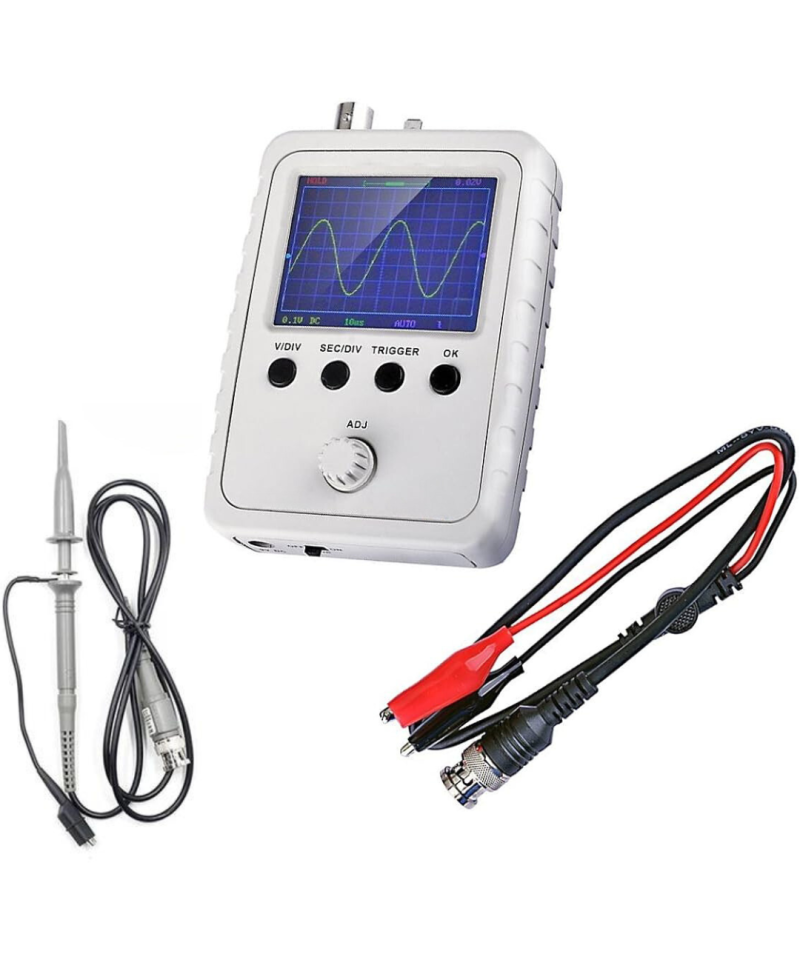

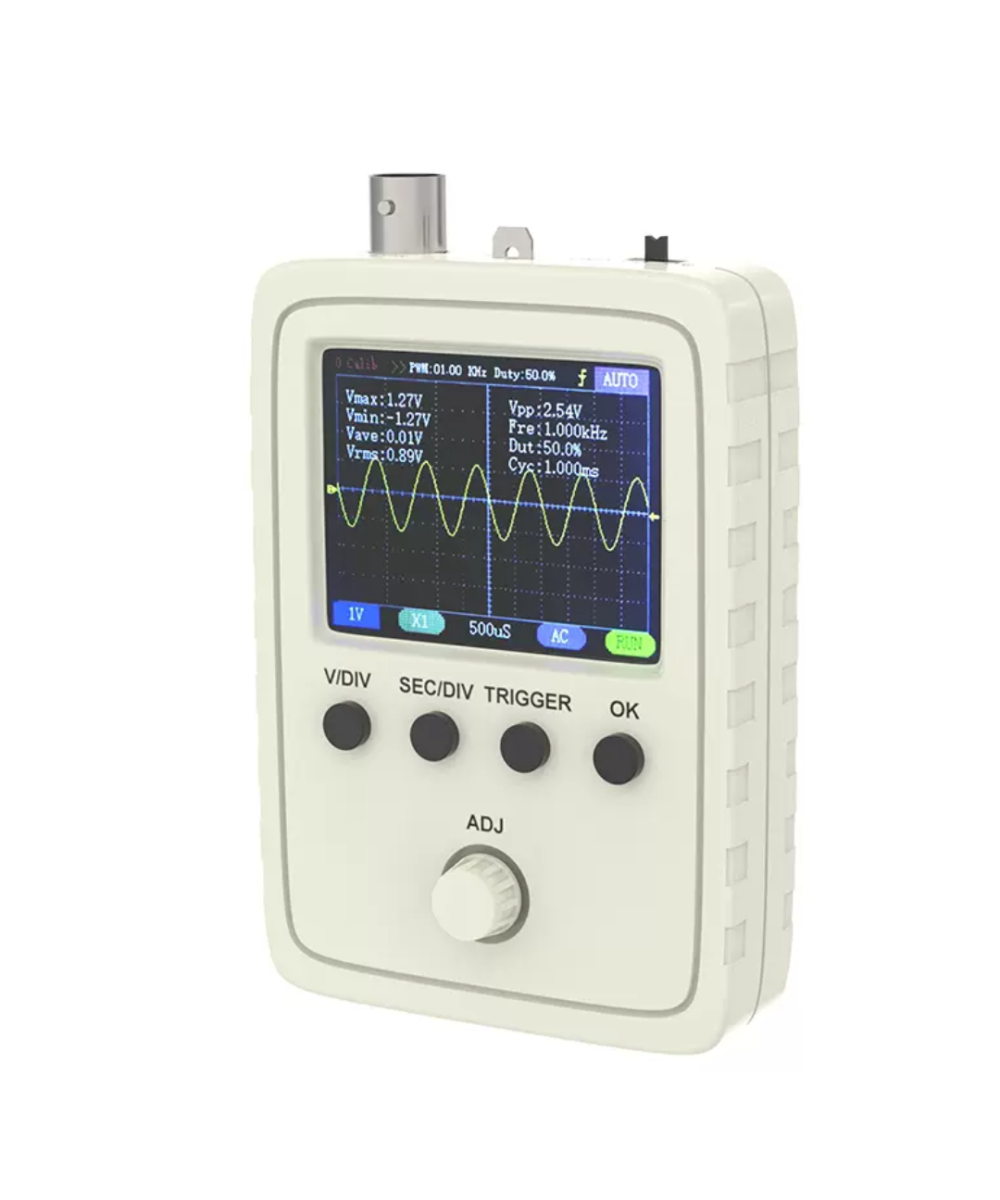

Mini Osciloscopio digital con pantalla DSO150

Descripción:

El DSO150 es un mini osciloscopio digital portátil que cuenta con una pantalla incorporada. Es un dispositivo electrónico utilizado para medir y visualizar formas de onda de señales eléctricas en el tiempo.

Características:

Pantalla integrada: El DSO150 tiene una pantalla LCD incorporada que muestra las formas de onda de las señales medidas.

Portabilidad: Debido a su tamaño compacto y diseño liviano, el DSO150 es fácil de transportar y puede ser utilizado en aplicaciones donde se requiere movilidad.

Funciones básicas de osciloscopio: Aunque es pequeño, el DSO150 proporciona funciones básicas de osciloscopio, como la capacidad de visualizar formas de onda en el tiempo, medir frecuencia, voltaje pico a pico, voltaje eficaz, y realizar mediciones automáticas.

Entradas: El DSO150 generalmente cuenta con una o dos entradas para conectar sondas de prueba o cables de medición para medir las señales eléctricas.

Interfaz simple: La interfaz de usuario del DSO150 es generalmente simple y fácil de usar, con controles básicos para ajustar la escala de tiempo, la escala de voltaje y otras configuraciones.

Pantalla: TFT LCD a color de 2,4 pulgadas (Resolución de 320x240)

 Tasa máxima de muestreo en tiempo real: 1Msps

 Precisión: 12Bit

 Profundidad del búfer de muestreo: 1024 bytes

 Número de canales: 1

 Ancho de banda analógica: 0 ~ 200KHz

Sensibilidad vertical: 5mV/Div ~ 20V/Div (progresiva por 1-2-5)

Posición del disparador: 1/2 de tamaño de búfer fijo

Error de sensibilidad: < 5%

Impedancia de entrada: 1M Omega

Fuente de alimentación: 9V DC

Corriente de alimentación: 120mA

Voltaje máximo de entrada: 50Vpp (sonda 1:1), 400Vpp (sonda 10:1)

Métodos de acoplamiento: DC/AC/GND

Rango de base de tiempo horizontal: 10 s/Div ~ 50s/Div (progresivo por 1-2-5)
