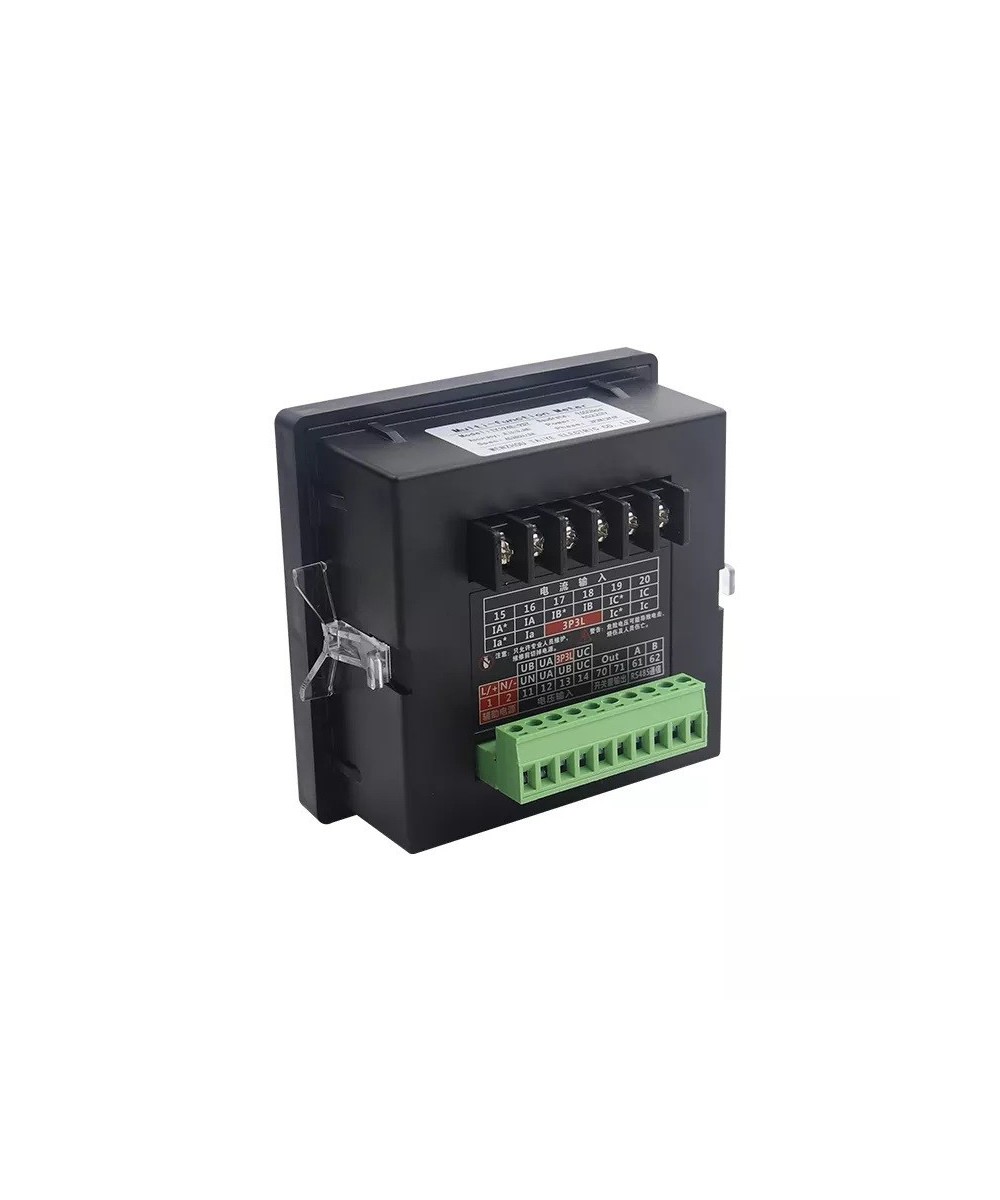

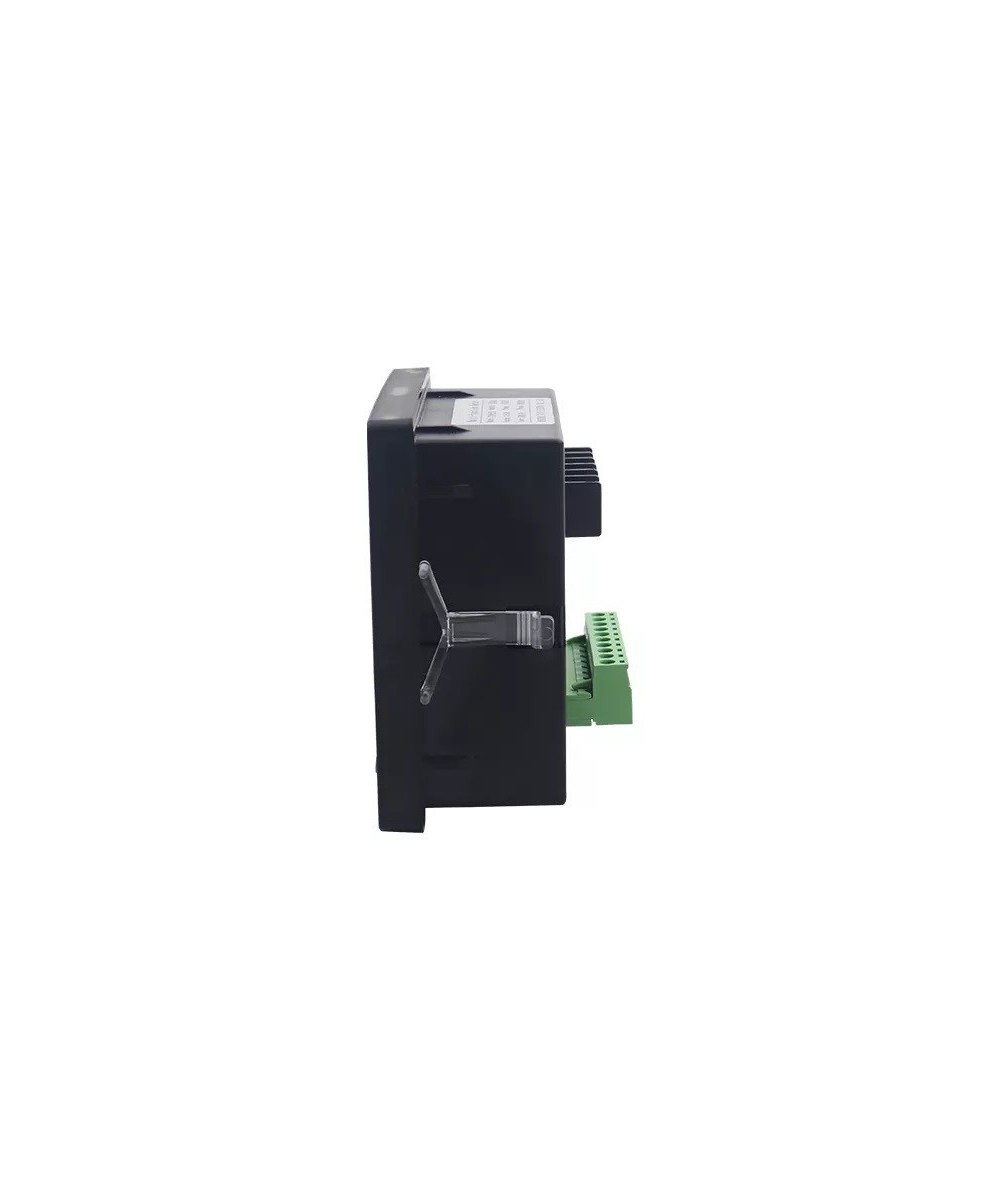

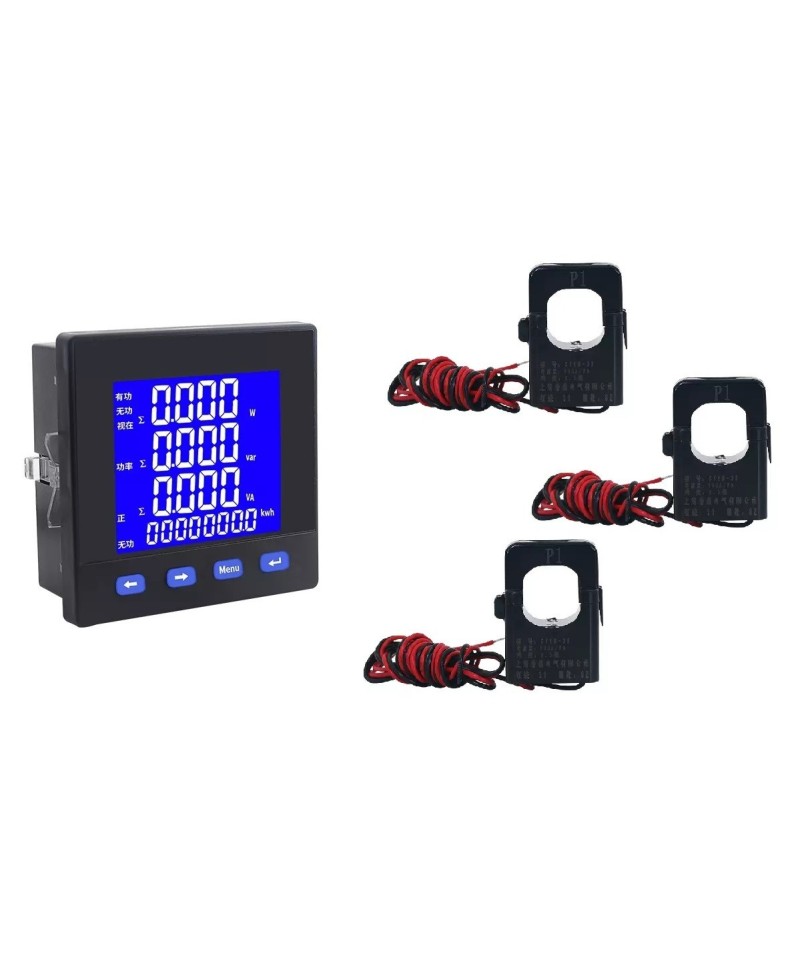

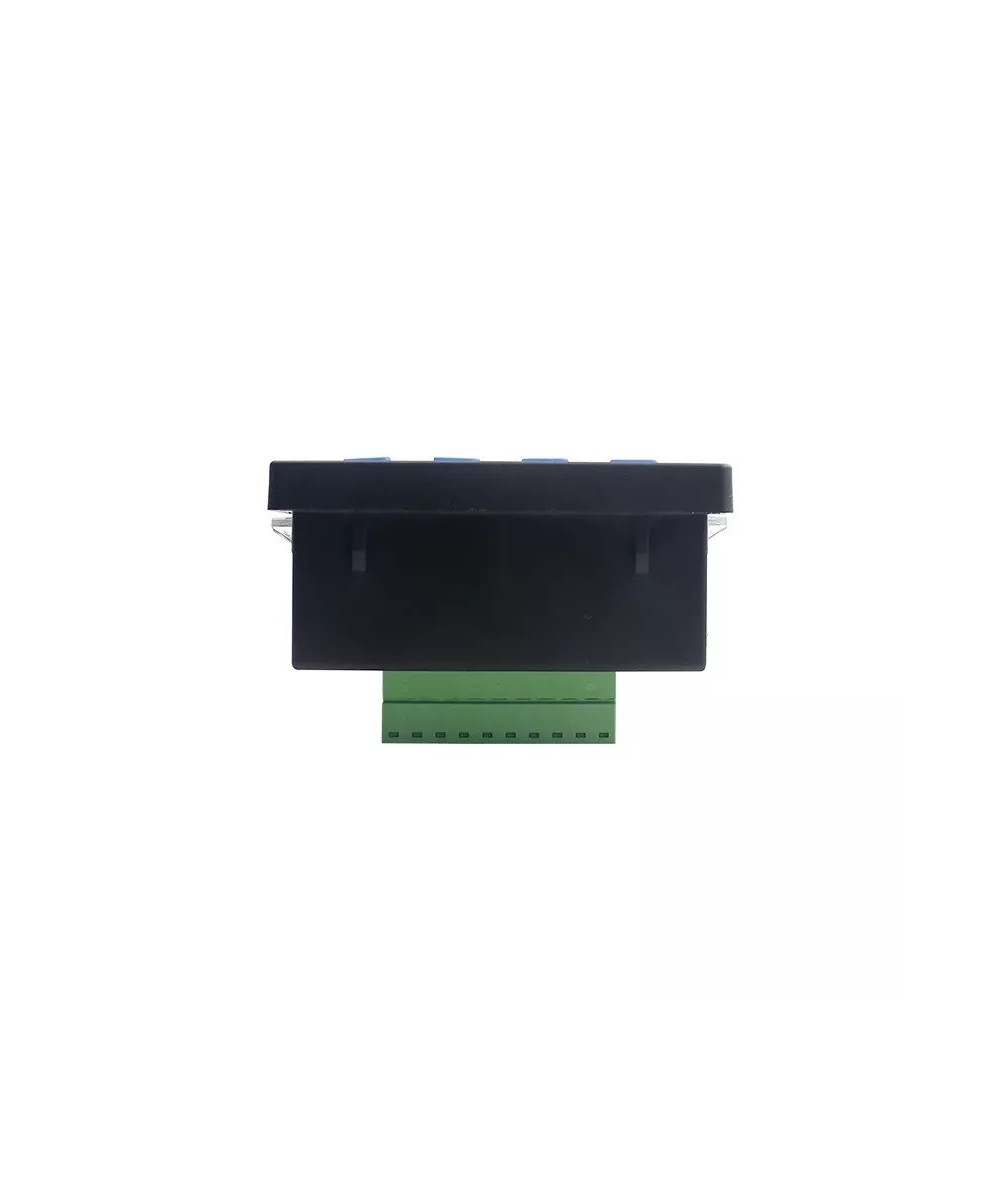

Monitor de Voltaje y Corriente Multifuncion DB194E-9S4 Trifasico

Descripción

El medidor de potencia multifuncional es un tipo de medición programable, pantalla, comunicación digital.

Los medidores de potencia multifuncionales con funciones como comunicación y transmisión y salida de pulsos de potencia pueden completar la medición de potencia, la medición de potencia, la visualización de datos, la recopilación y la transmisión, y pueden usarse ampliamente en la automatización de subestaciones, automatización de distribución de energía, edificios inteligentes y medición y gestión de energía interna. y gestión de empresas.

Evaluación. La precisión de la medición es de 0,5, realizando una pantalla de campo LED y una interfaz de comunicación digital remota RS-485, utilizando el protocolo de comunicación MODBUS-RTU.

Especificaciones:

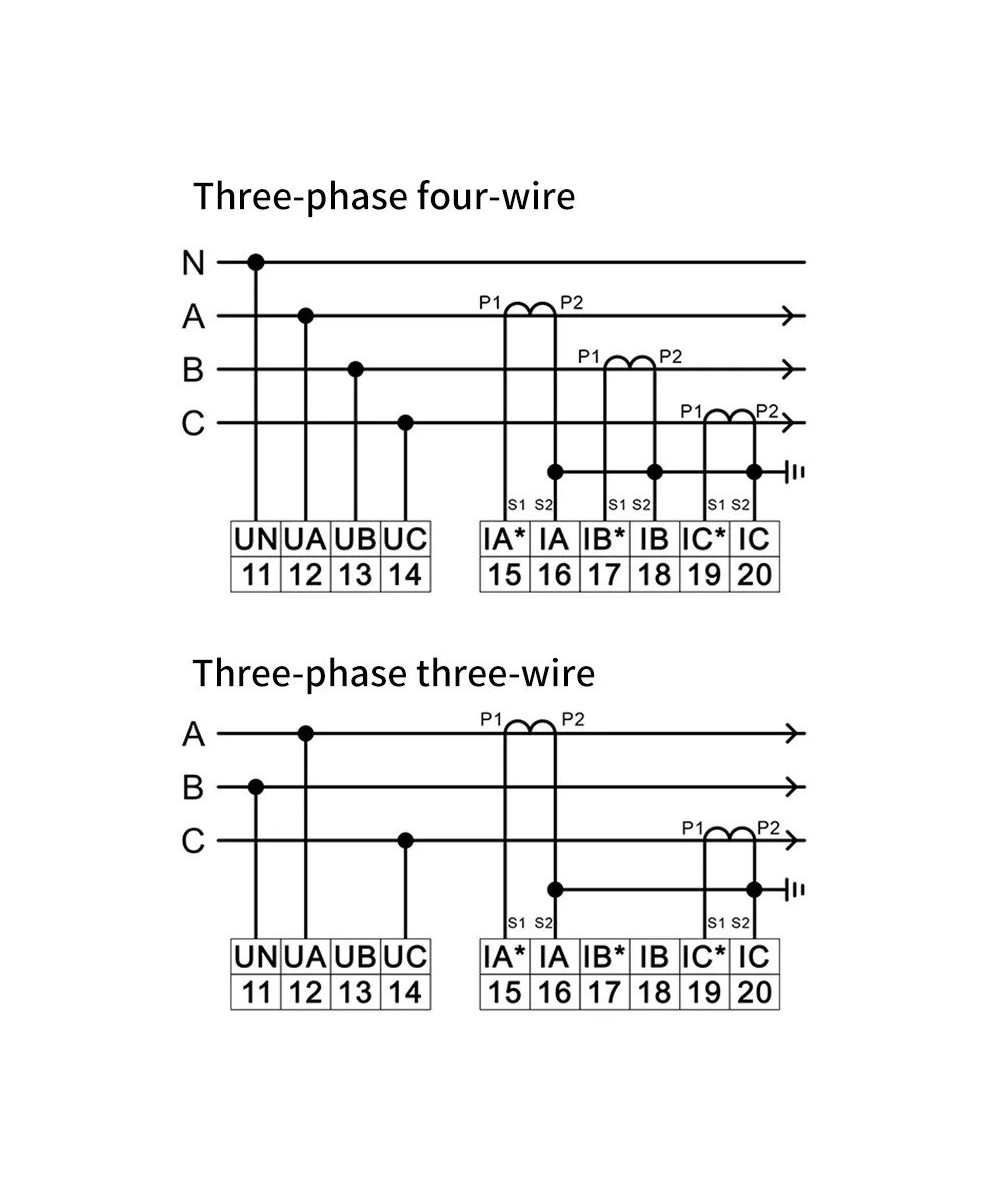

1) Alambrado: Trifásico cuatro hilos Y34/ Trifásico tres hilos V33

2) Voltaje de entrada de señal

Alcance: 400V/100V

3) Sobrecarga:

- Continuo 1,2 veces

- Instantáneo 2 veces

4) El consumo de energía menor a 1 VA

5) Corriente

Alcance: 5A/1A

Sobrecarga

- Continuo 1,2 veces

- Instantáneo 2 veces

El consumo de energía menor a 1 VA

Frecuencia: 40 a 65Hz

Fuente de alimentación: CA220V o CA/CC80-270V

Pulso de energía eléctrica: Salida de colector de optoacoplador pasivo, ancho de pulso fijo 80mS mas o menos 20 por ciento

6) Comunicación

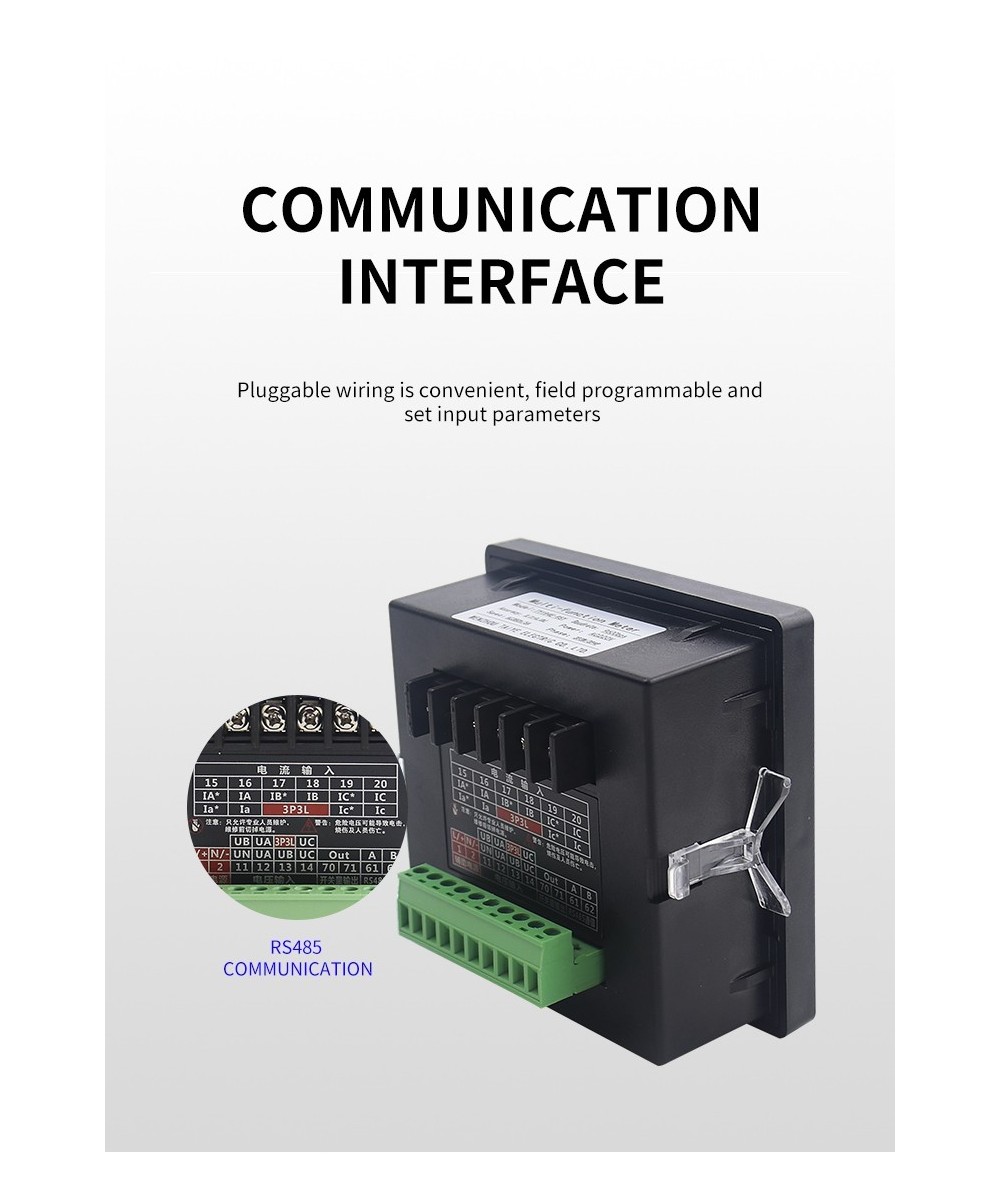

- Interfaz de comunicación RS485, compartimento físico. Cumple con el protocolo estándar internacional MODBUS-RTU.

- La velocidad de comunicación es 1200~9600. Método de validez N81, E81, O81

Salida analógica: Salida de transmisión de 0/4~20mA o 0~5/30VDC, elementos de transmisión de configuración programable y valores correspondientes

7) Salida de relé

- Salida de relé de alarma/mando a distancia programable. Capacidad 5A/250VAC, 5A/250VDC. Potencia de alarma programable, entrada de interruptor, entrada analógica o modo de control remoto.

- Interruptor de telemetría: medición de entrada del interruptor de telemetría, entrada de contacto seco pasivo, salida de alarma asociada programable.

8) Nivel de medición

- Poder (0.5)

- Frecuencia (más op menos 0,1 Hz)

- Energía Activa (0.5S)

- Energía electrónica reactiva (1)

- Entrada Analógica (0.5)

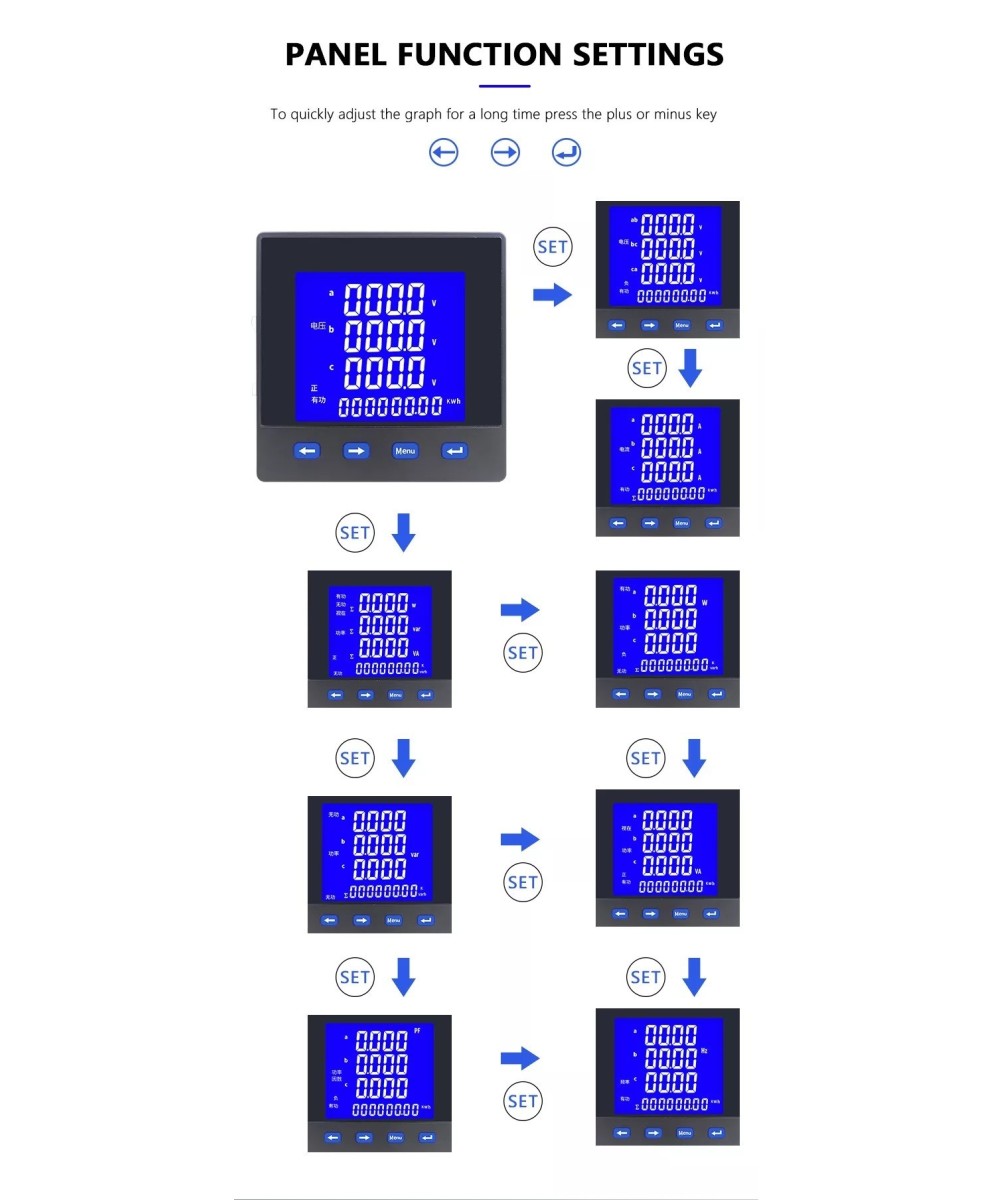

9) Modo de visualización: LCD

10) Temperatura de trabajo: -10 a 50C

Temperatura de almacenamiento: -20 a 75C

Incluye:

1 x Monitor de Voltaje y Corriente Multifuncion DB194E-9S4

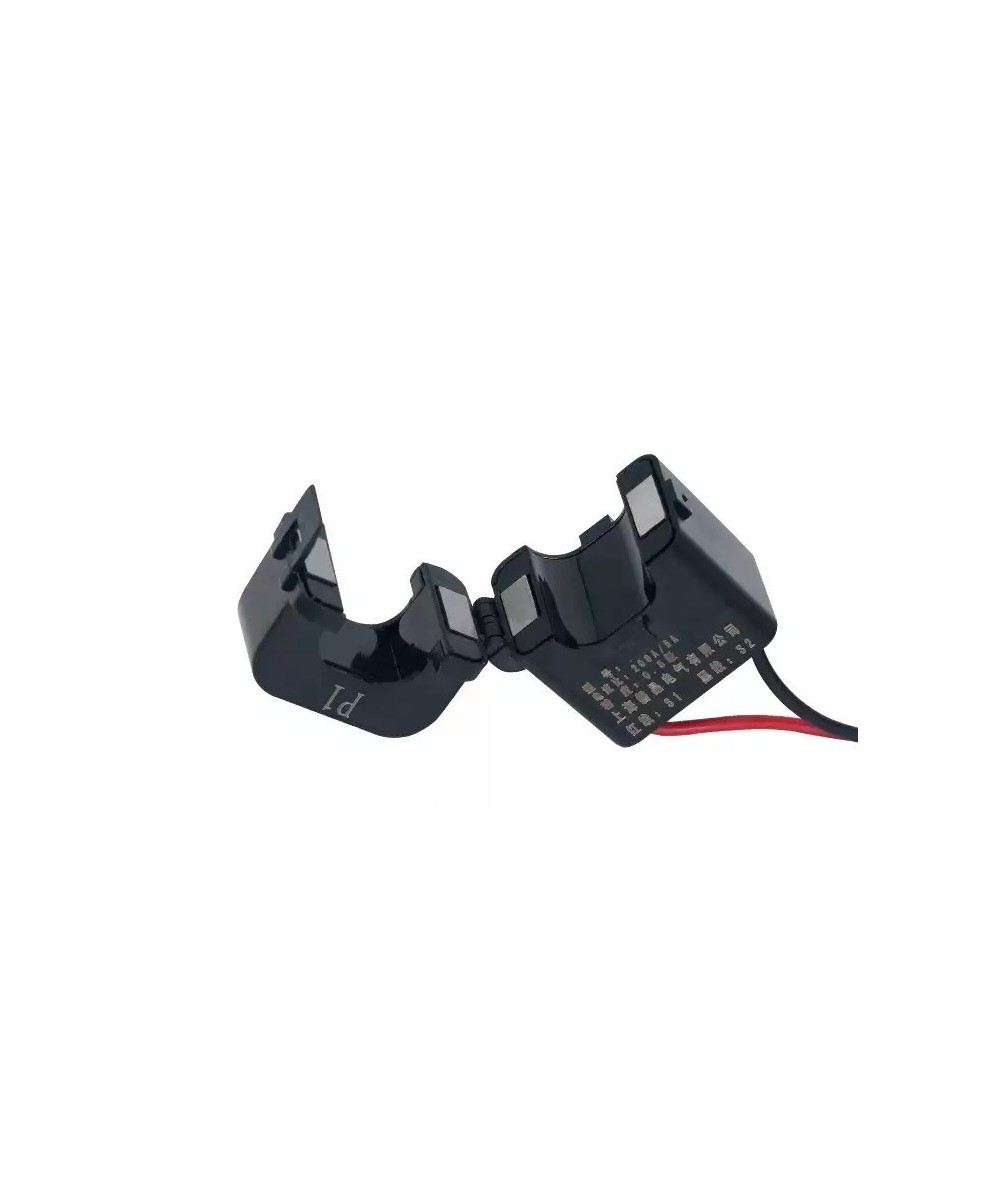

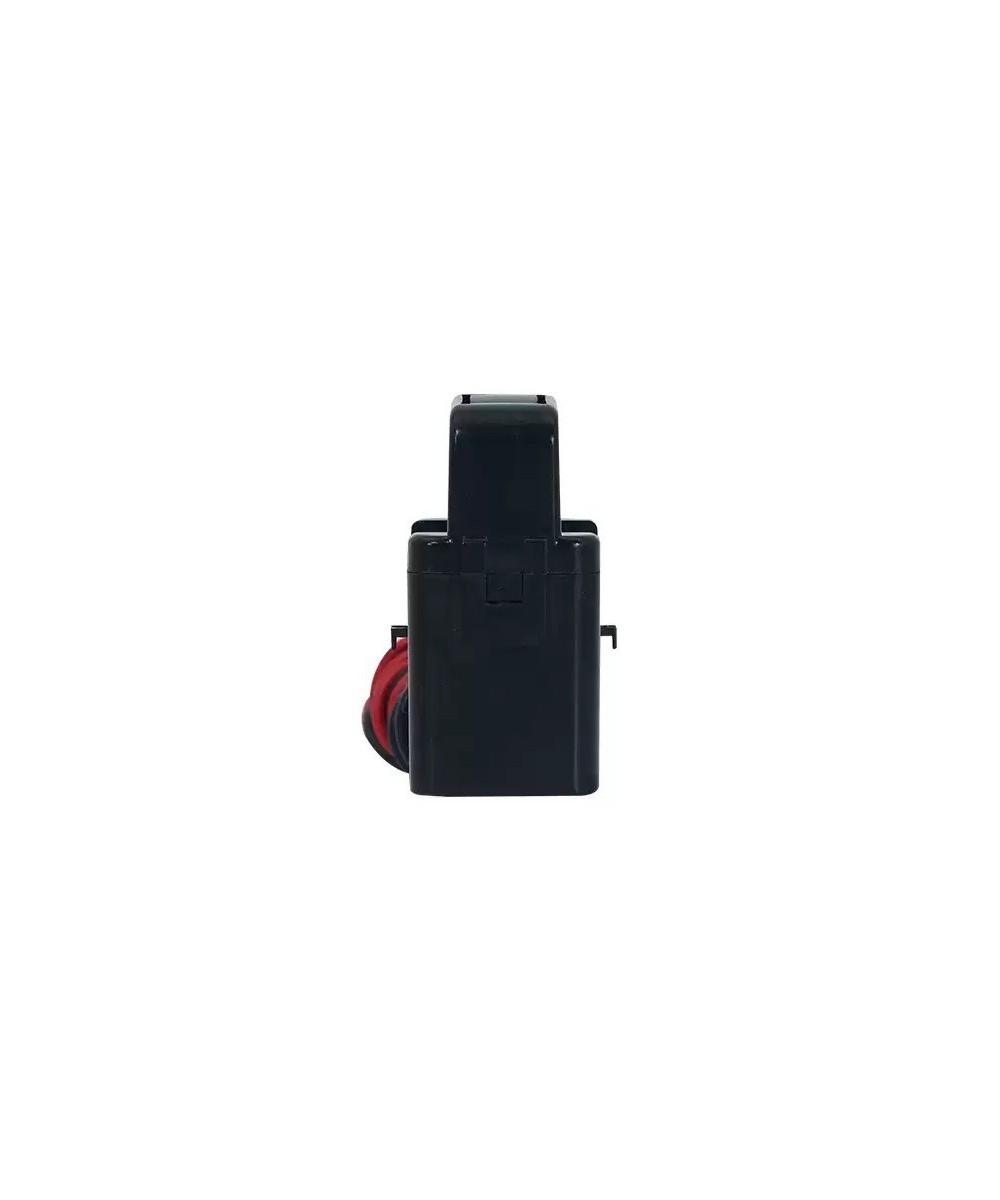

3 x Sensor de corriente YGKCT36
