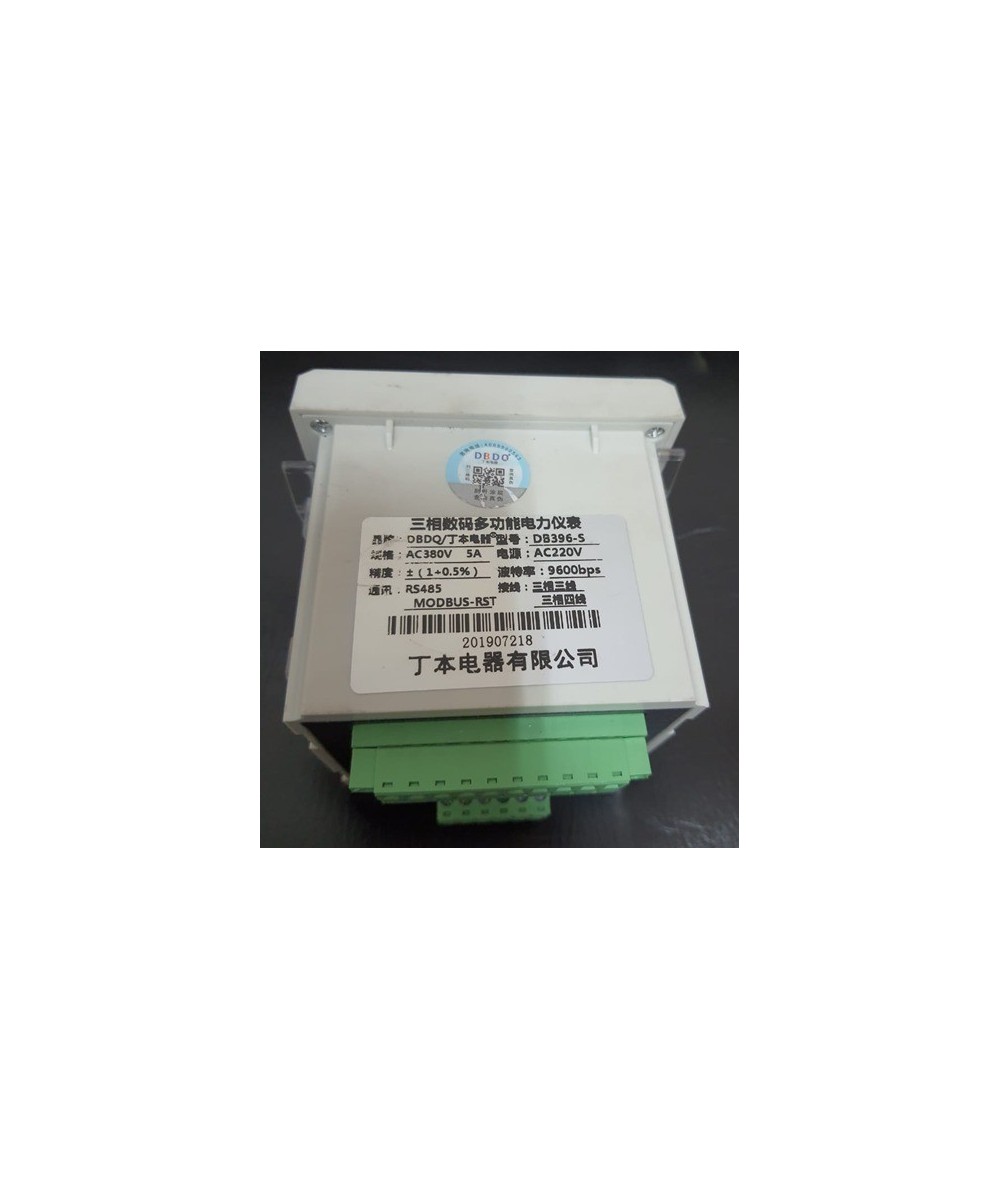

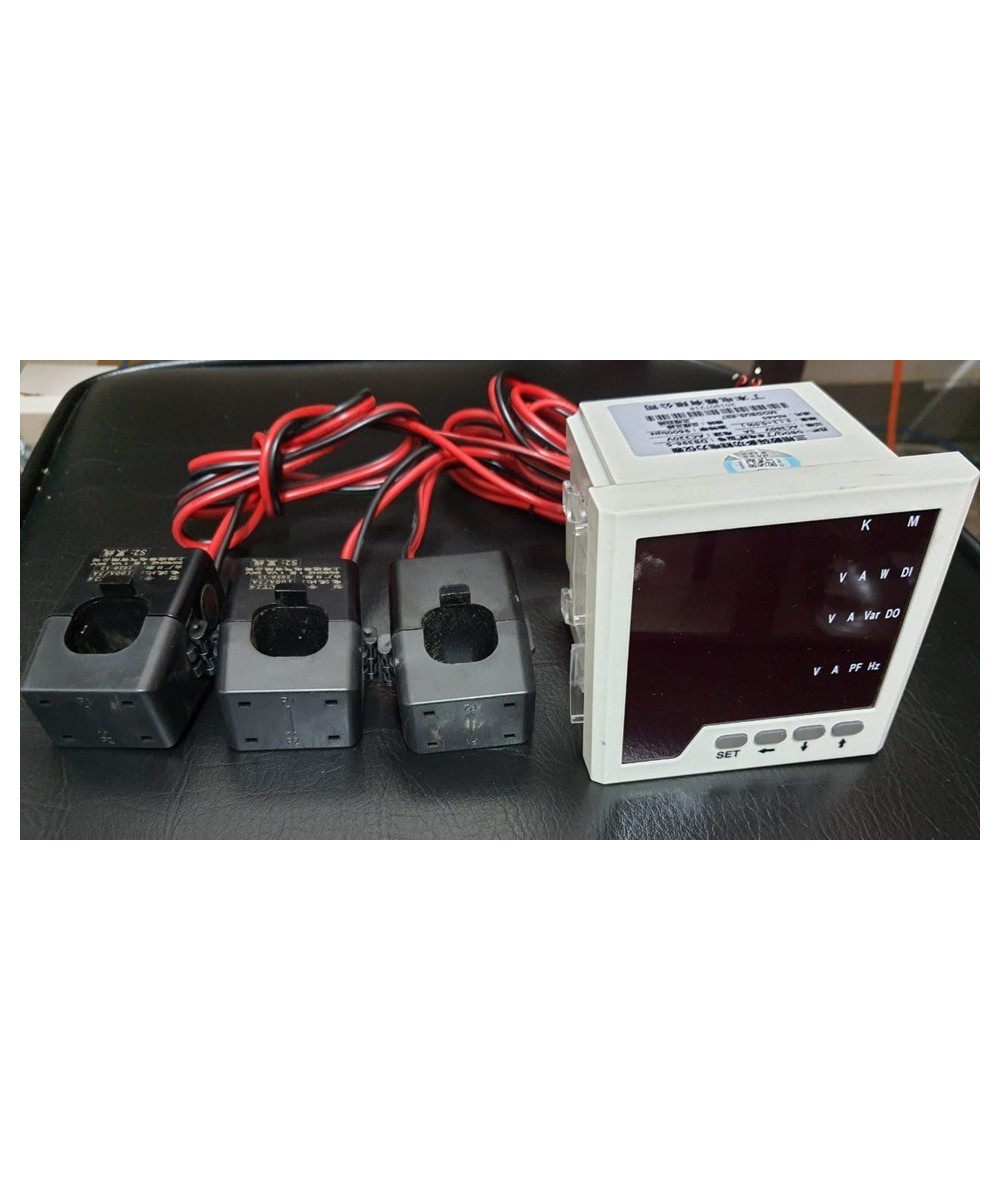

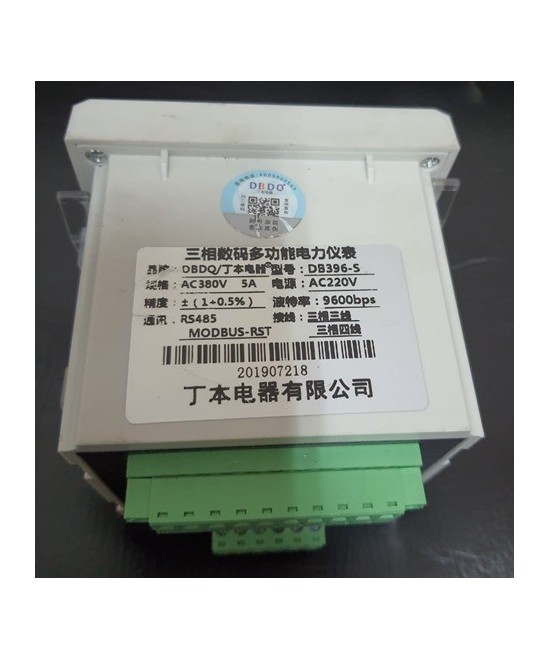

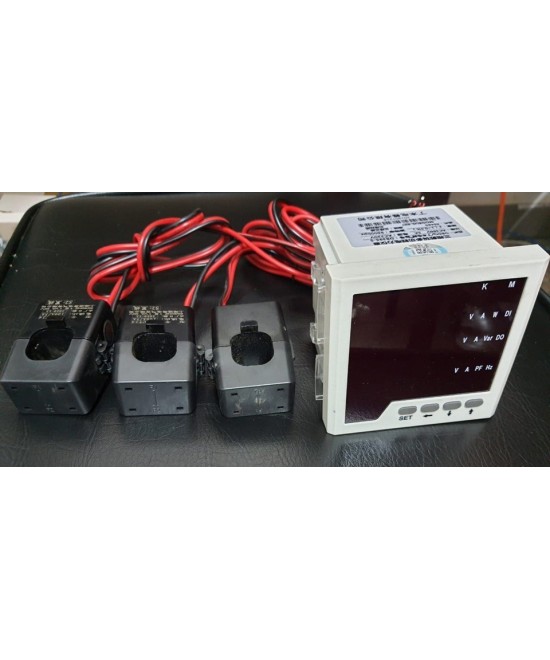

Monitor de Voltaje corriente y potencia trifasica DB194E-9D

1. Medición de alta precisión de voltaje trifásico, corriente trifásica, potencia activa, potencia reactiva, potencia aparente, factor de potencia, frecuencia de parámetros eléctricos

2. Medición de energía activa o reactiva hacia adelante y hacia atrás

3. División de medición de energía eléctrica, lectura del medidor de sincronización de energía de tiempo compartido

4. Medición de voltaje trifásico, distorsión armónica total THD de corriente trifásica, componente armónico impar 2-31

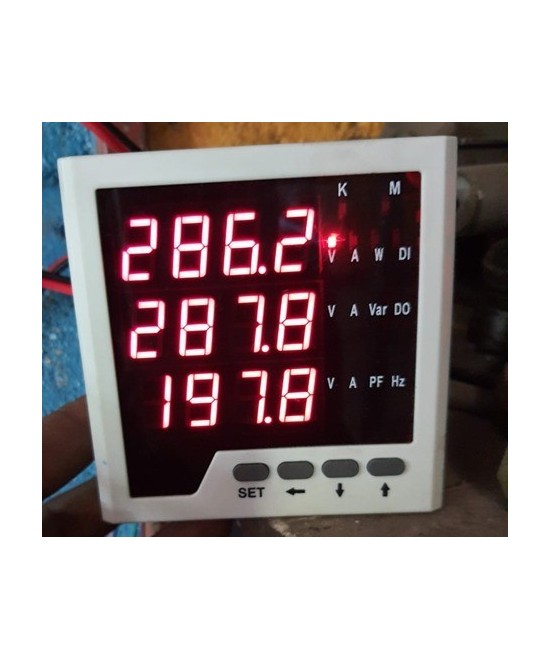

5. Proporcionar un tubo nixie o la pantalla del tubo digital, consulta de datos locales

6. Botón de menú intuitivo, funcionamiento sencillo

7. Ajuste programable de ganancia de voltaje y corriente

8. Proporcionar monitoreo de corriente de fuga de múltiples circuitos

9. Proporcionar múltiples nodos de control de bucle, se puede utilizar para la alarma, control de disparo

10. Soporte para control de incendios, corte remoto del circuito de falla

11. Soporte para comunicación RS-485, protocolo Modbus-RTU

12. Soporte para conmutación de entrada, salida, salida de transmisión de cantidad analógica

13. Instalación conveniente, el cableado es simple, pequeña cantidad de ingeniería

14. Una amplia gama de fuentes de alimentación CA / CC: CA / CC 80-270 V

15. Para ser completado por SCADA, PLC en una variedad de redes de software de comunicaciones.

Descripción:

Tipo: multifunción

Modelo: ZM194-D9Y

Rango de medición: 5A

Precisión: 0,5

Voltaje de la fuente de alimentación: AC / DC85 ~ 265V

Tamaño del panel: 120x120mm / 96x96mm / 80x80mm / 72x72mm

Tamaño del agujero: 111x111mm / 92x92mm / 76x76mm / 68x68mm

Parámetros técnicos:

1.Precisión de la medición:

Actual: clase 0.5

Voltaje: clase 0.5

Potencia activa: clase 0.5

Potencia reactiva: clase 0.5

Factor de potencia: clase 0.5

Frecuencia: +/- 0.02Hz

Energía activa: Clase 0.5S / 0.2S

Potencia reactiva: Clase 1.0 / 2.0

2.Entrada de señal:

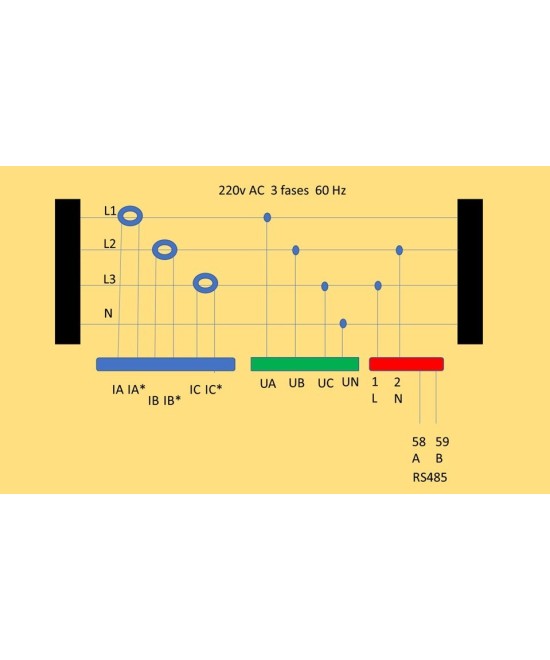

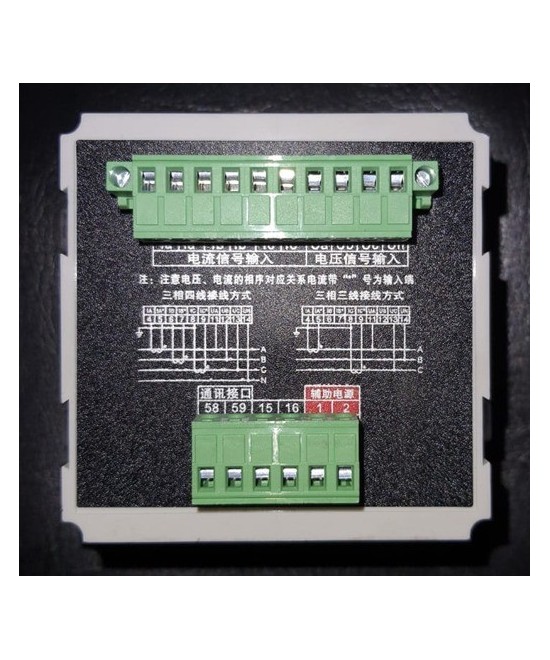

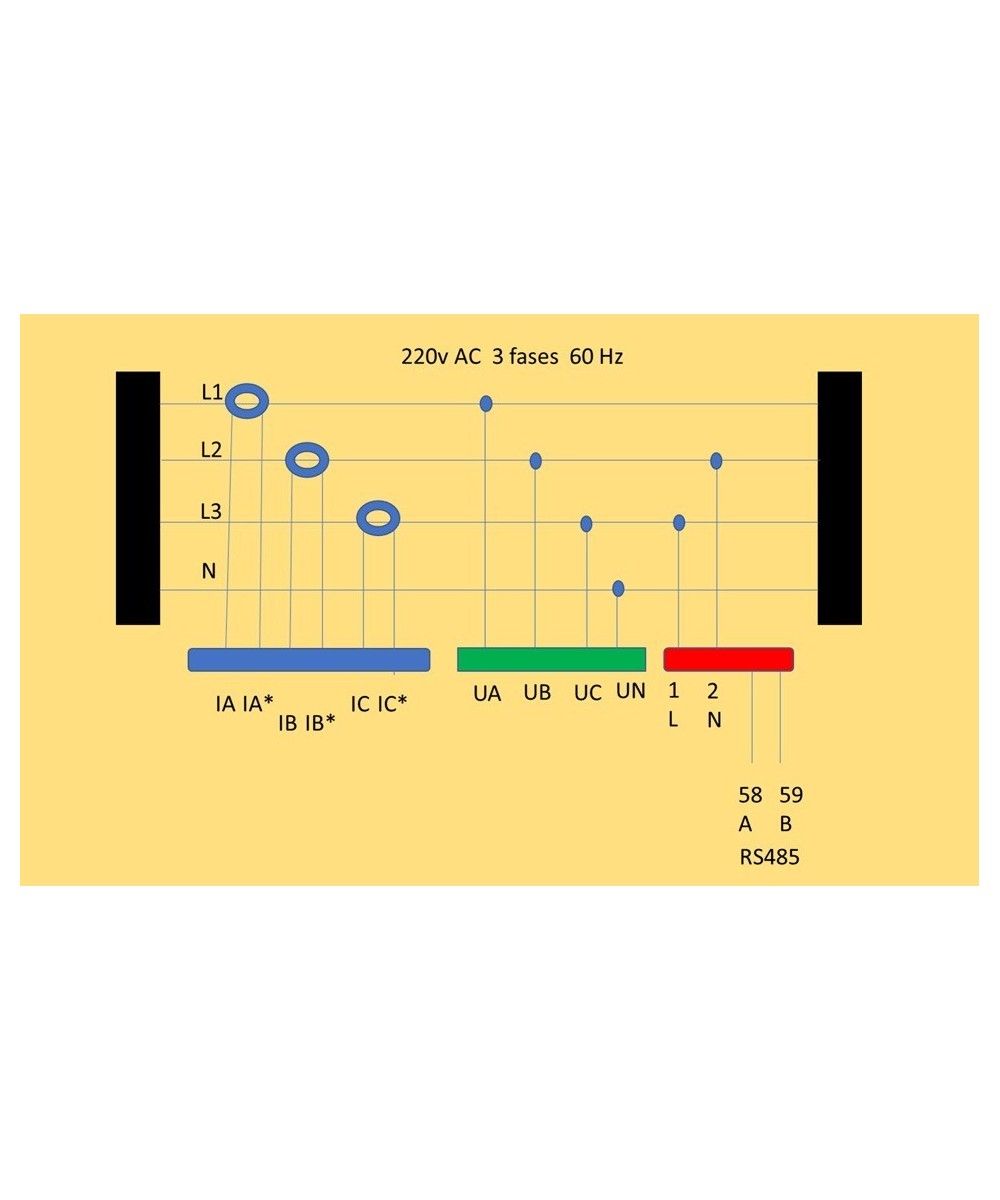

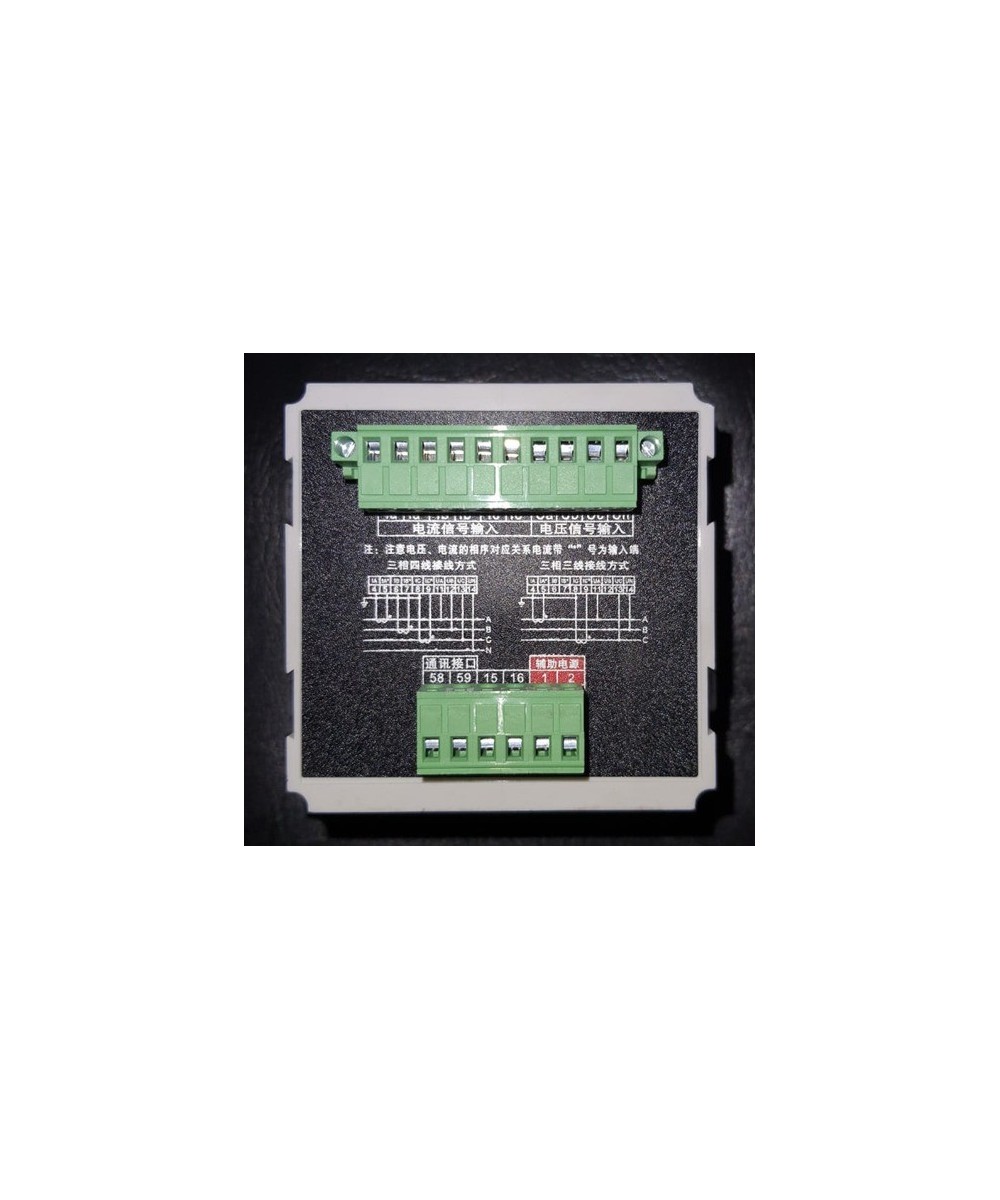

Manera de cableado: trifásico de cuatro hilos o trifásico de tres hilos

Voltaje nominal: CA 380 V

Corriente nominal: AC 5A

Sobrecarga: Voltaje: 1,2 veces sostenido; 2 veces / 1 s instantáneo; Actual: 1,2 veces sostenido; 10 veces / 5S instantáneo

Consumo de energía: Voltaje: menos de 1VA por fase; Corriente: menos de 0.4VA por fase

Impedancia: Voltaje: más de 300Kohm Corriente: menos de 20m ohm

Frecuencia: 45 ~ 65 Hz

3.Potencia auxiliar:

Rango de trabajo: AC / DC 85V ~ 265V

Consumo de energía: menos de 4VA

4.Módulo de función:

Interfaz de comunicación: admite 1 circuito de comunicaciones RS-485 Protocolo Modbus-RTU, velocidad en baudios: 1200 ~ 9600bps, predeterminado: 2400bps

5.ambiente:

Entorno operativo: -10 ~ + 55 C

Entorno de almacenamiento: -25 ~ + 70 C

Humedad relativa: menos del 93%, sin lugar de gas corrosivo

Altura sobre el nivel del mar: menos de 2500 m

6.Seguridad:

Resistencia de aislamiento: más de 100 M ohmios

Voltaje de resistencia CA: AC2KV

7.Compatibilidad electromagnética:

Descarga electrostática: Clase 4

Tren de pulsos eléctricos transitorios rápidos: Clase 4

Oleada impacto: Clase 4
