Microcontrolador Seeeduino XIAO compatible con Arduino

Características:

Potente CPU: microcontrolador ARM® Cortex®-M0 + 32bit 48MHz (SAMD21G18) con 256KB Flash, 32KB SRAM

Compatibilidad flexible: compatible con Arduino IDE

Fácil operación del proyecto: compatible con la placa de pruebas

Tamaño pequeño: tan pequeño como un pulgar (20 x 17,5 mm) para dispositivos portátiles y proyectos pequeños.

Múltiples interfaces de desarrollo: 11 pines digitales / analógicos, 10 pines PWM, 1 salida DAC, 1 interfaz de almohadilla de unión SWD, 1 interfaz I2C, 1 interfaz UART, 1 interfaz SPI.

Descripción:

Eche un vistazo a Seeeduino XIAO. ¡Qué tamaño tan pequeño y aspecto tan lindo! Es el miembro más pequeño de la familia Seeeduino. Seeeduino XIAO todavía lleva el potente CPU-ARM® Cortex®-M0 + (SAMD21G18), que es un microcontrolador Arduino de bajo consumo. Por otro lado, esta pequeña placa tiene un buen rendimiento en el procesamiento pero necesita menos energía. De hecho, está diseñado en un tamaño pequeño y se puede usar para dispositivos portátiles Arduino y proyectos pequeños.

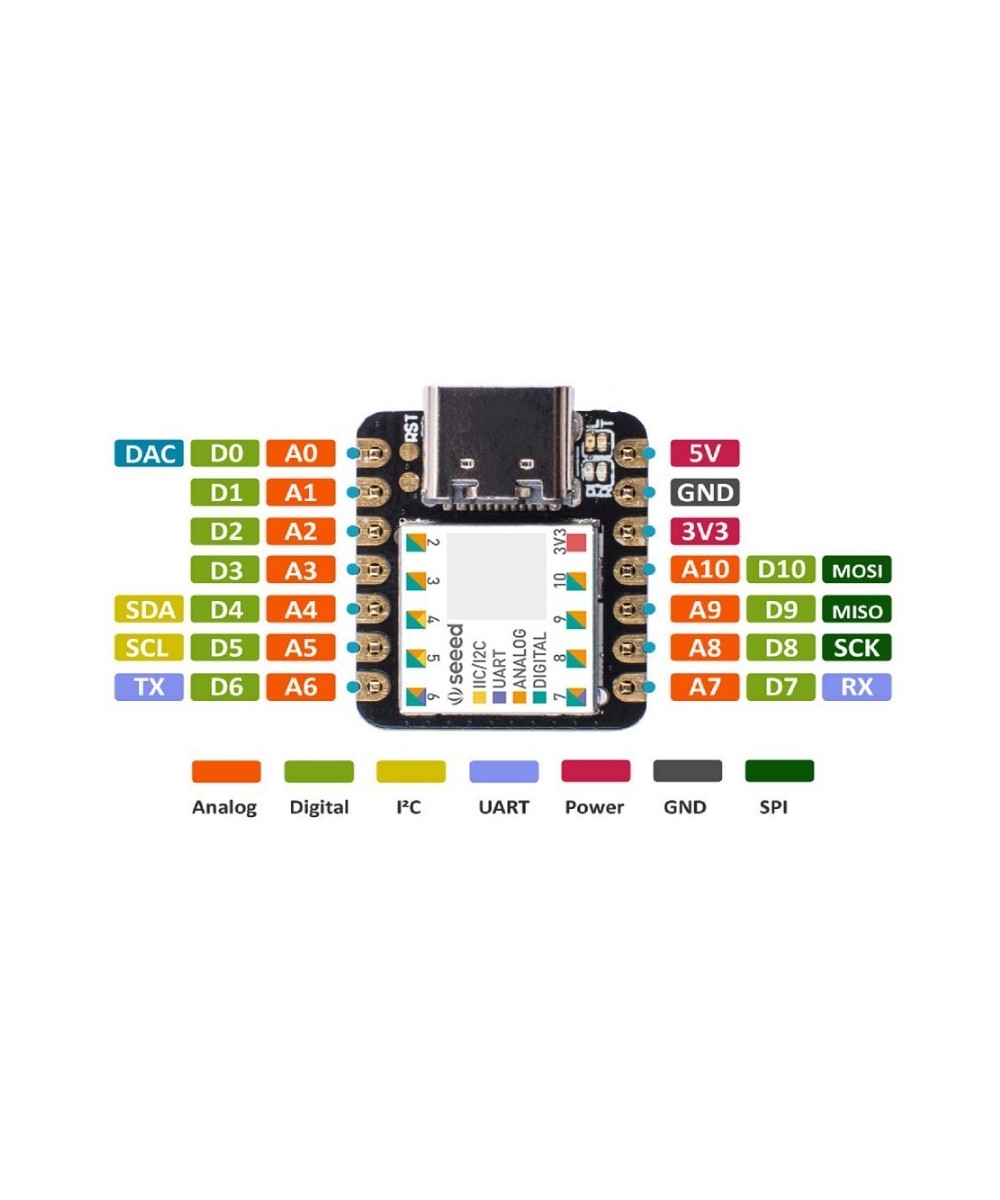

Aparte de la potente CPU, Seeeduino XIAO es excelente en muchas otras funciones. Tiene 14 PIN GPIO, que se pueden utilizar para 11 PIN analógicos, 11 PIN digitales, 1 interfaz I2C, 1 interfaz UART y 1 interfaz SPI. Algunos PIN tienen varias funciones, los pines A1 / D1 a A10 / D10 tienen funciones PWM y el pin A0 / D0 tiene una función de DAC, lo que significa que puede obtener señales analógicas verdaderas, no señales PWM cuando lo define como un pin analógico, por eso 14 Los PIN GPIO pueden realizar más interfaces y PIN de E / S. Además, Seeeduino XIAO es compatible con la interfaz USB tipo C que puede suministrar energía y descargar código. Hay almohadillas de alimentación en la parte posterior del XIAO que admiten la batería y lo hacen diseñado para que los dispositivos portátiles se vuelvan realistas. Excepto por el LED de encendido, agregamos un LED de usuario a bordo para una mejor experiencia de codificación. Por lo general, un desarrollador Una placa tan pequeña como este tamaño utilizará el oscilador de cristal interno del chip para fijar el tiempo, con el fin de hacer que el reloj sea más preciso, los diseños de Seeeduino XIAO 32.768KHz adicionales para hacer que el reloj sea más estable.

Seeeduino XIAO es perfectamente compatible con Arduino IDE, puede desarrollar fácilmente algunos proyectos pequeños con la ayuda de la gran y completa biblioteca Arduino. ¡Así que consigue uno y pronto te encantará!

Atención:

Todos los pines de E / S son de 3,3 V, no ingrese más de 3,3 V, de lo contrario, la CPU puede dañarse.

Esta es la Wiki de Seeeduino XIAO, puede ver la configuración básica de funcionamiento de la placa.

Especificación:

CPU: ARM Cortex-M0 + CPU (SAMD21G18) funcionando a hasta 48MHz

Almacenamiento: Flash de 256 KB, SRAM de 32 KB

PIN de E / S: 14 PIN GPIO, 11 PIN analógicos, 11 PIN digitales, 1 Pin de salida DAC

Interfaz: 1 interfaz I2C, 1 interfaz UART, 1 interfaz SPI

Fuente de alimentación e interfaz de descarga: interfaz USB tipo C

LED: 1 LED de usuario, 1 LED de encendido, dos LED para descarga de puerto serie

Botón de reinicio: dos botones de reinicio se conectan para reiniciar

Power Pads: para la fuente de alimentación de la batería

Compatibilidad de software: compatible con Arduino IDE

Cubierta de proyección para proteger el circuito.

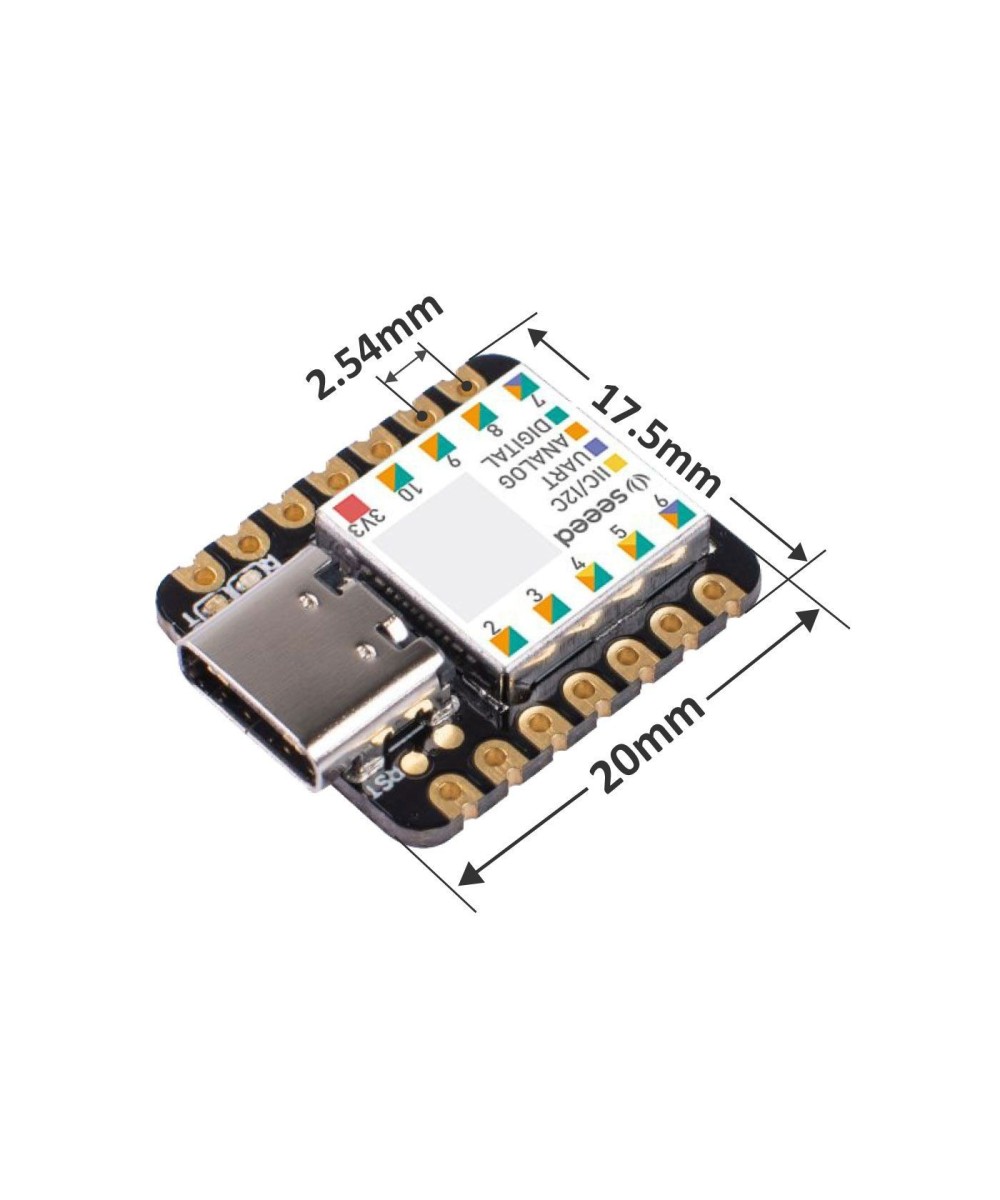

Dimensiones: 20x17,5x3,5 mm

Aplicación tipica

Dispositivos portátiles

Creación rápida de prototipos (conectado directamente a la PCB expandida como sistema mínimo)

Perfecto para todos los proyectos que necesitan mini Arduino

Teclado de bricolaje

Desarrollo USB (USB a modo de host TTL / USB multicanal, etc.)

Un escenario en el que necesita leer varios valores simulados La salida DAC

Contenido:

1 x Microcontrolador Seeeduino XIAO compatible con Arduino
