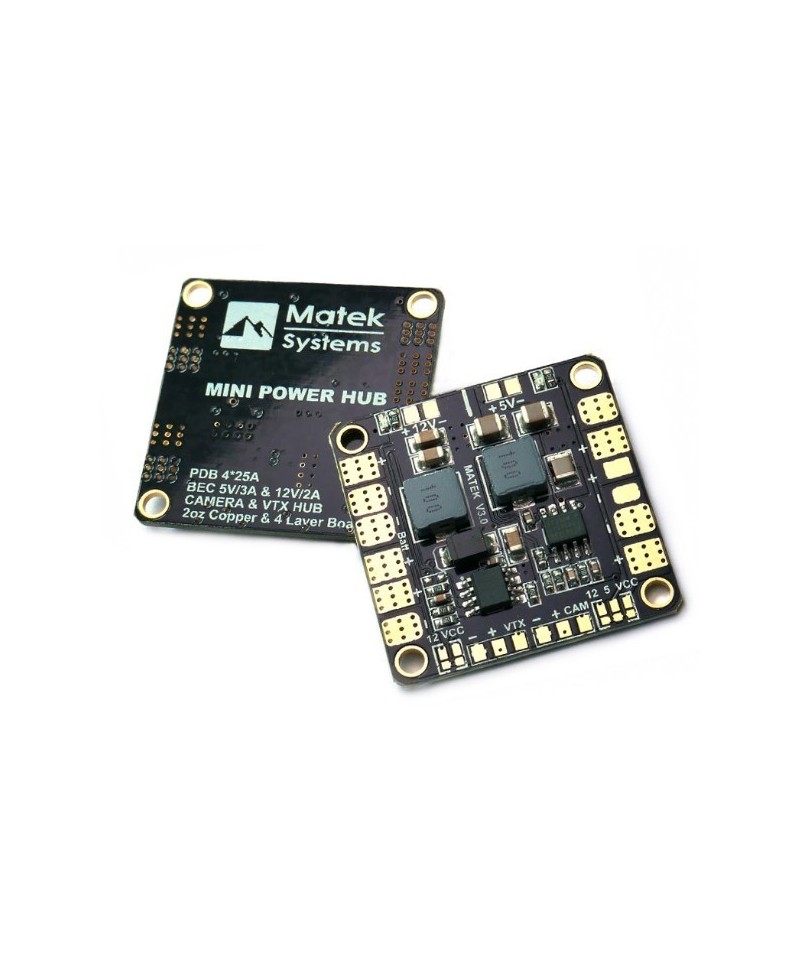

Placa de distribucion de energia para Drone

El Mini POWER HUB ha sido diseñado para proporcionar el más alto rendimiento y fiabilidad posible en una PCB de 36x36mm y 4 capas.

El HUB distribuye la energía de un paquete de batería a 4 ESCs, así como proporciona dos salidas de CC sincronizadas y reguladas para alimentar cámaras,

Servos, transmisores de vídeo, led, etc. Las baterías pueden variar de 3S A 6S LiPo, y la entrada BEC está protegida por televisores.

El HUB también cuenta con un conveniente puente de soldadura de varios voltaje para transmisor de cámara y video.

Descripción:

-Nombre de la marca: Matek

-Nombre del artículo:Matek de distribución de energía

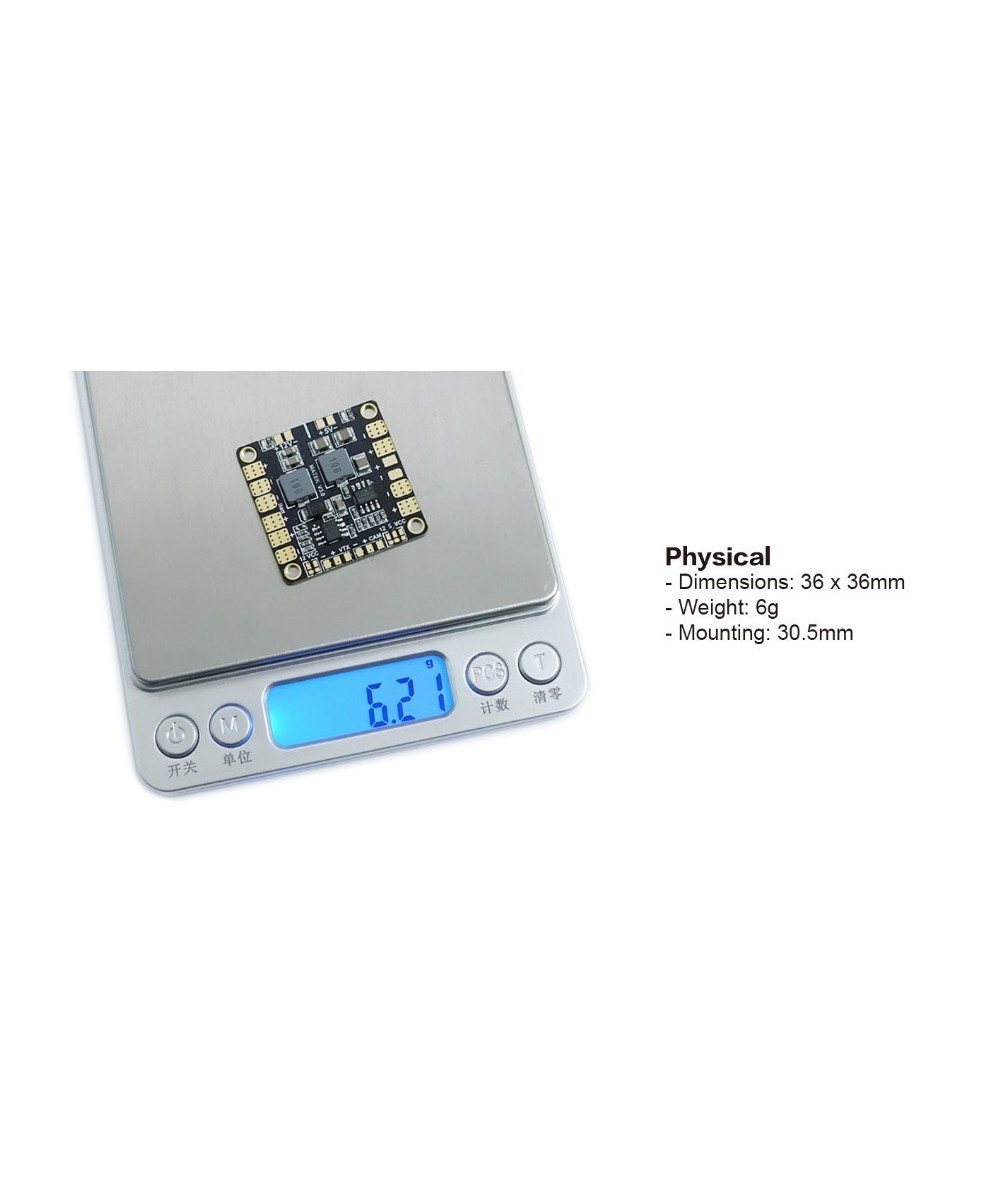

-Dimensiones: 36x36mm

-Peso: aproximadamente 6g

-Orificios de montaje 30,5mm espacio cuadrado

Características:

-2oz cobre y 4 capas PCB.

-ESC y lenguetas de soldadura de batería en pares.

-Soldar puentes de varios voltaje para cámara y VTX.

-Regulador buck síncrono DC/DC, la eficiencia es de hasta 95.

-Protección TVS supresor de voltaje transitorio Para chip DC/DC.

-Indicadores LED de salida de 5V y 12V y tolerante a cortocircuitos.

Especificación:

General:

-Rango de voltaje de entrada funcionamiento 2S - 6S: 7,2-26VDC

-Salidas reguladas de 5V y 12V

-Indicadores de potencia LED salidas de 5V y 12V

-4 CES productos

CES productos:

-Corriente continua: 20a por salida

-Para corriente máxima 10 segundos/minuto: 30A por salida.

BEC 5V de salida:

-Diseñado para receptores RC, controladores de vuelo, OSD y Servos.

-Voltaje: 5,0 +/-0,1 VDC

-Corriente continua: 3 amperios

-Tolerante a cortocircuitos 10 segundos/minuto

-LED indica que el voltaje está en regulación, dentro de 10%

BEC 12V de salida:

-La batería debe estar 4S - 6S LiPo

-Salida estándar diseñada para alimentar cámaras y transmisores de vídeo, etc.

-Voltaje: 12,0 +/-0,2vdc

-Corriente continua: 2 amperios máx. 3a 10s/minuto

-Tolerante a cortocircuitos 10 segundos/minuto

-LED indica que el voltaje está en regulación, dentro de 10%

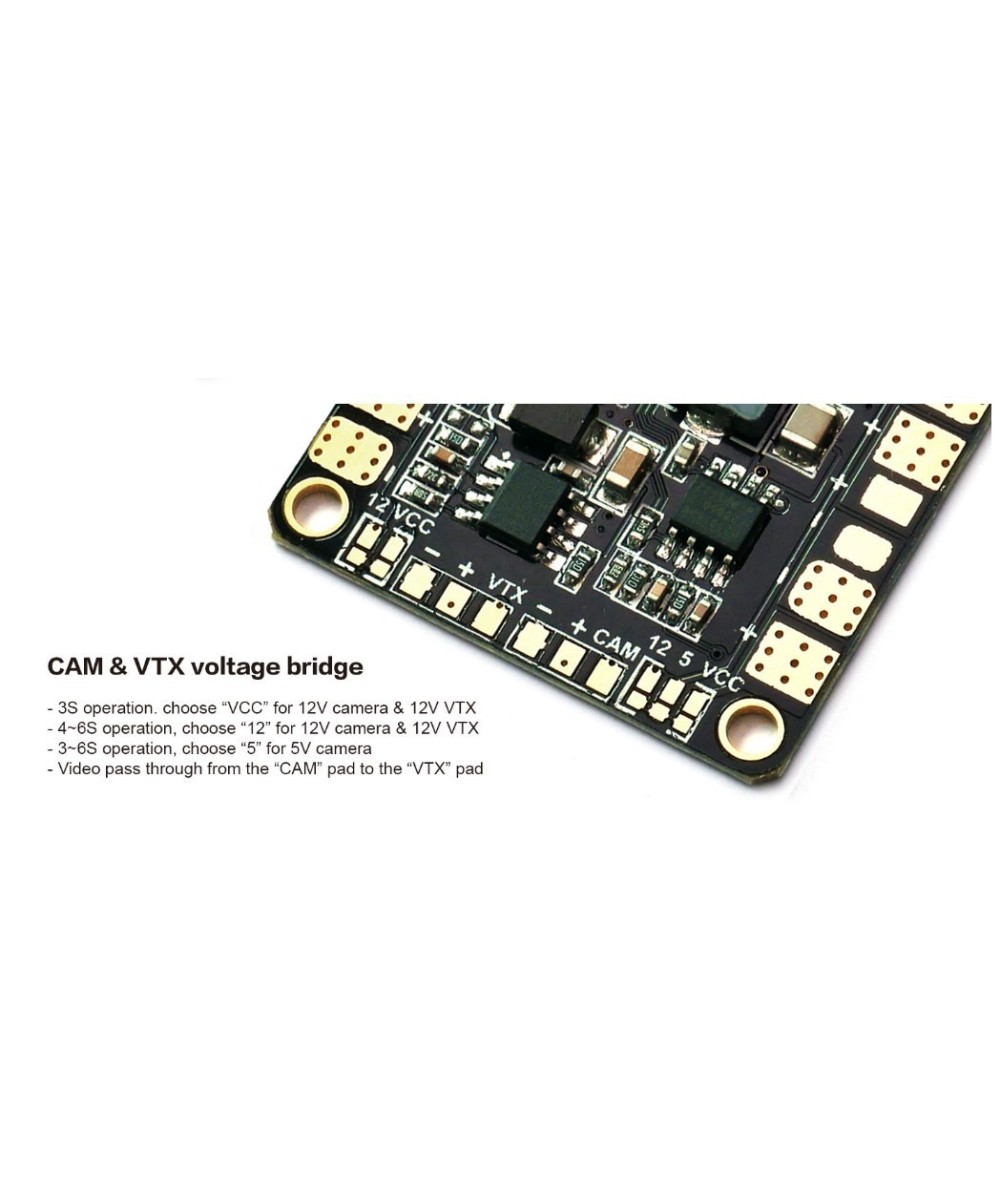

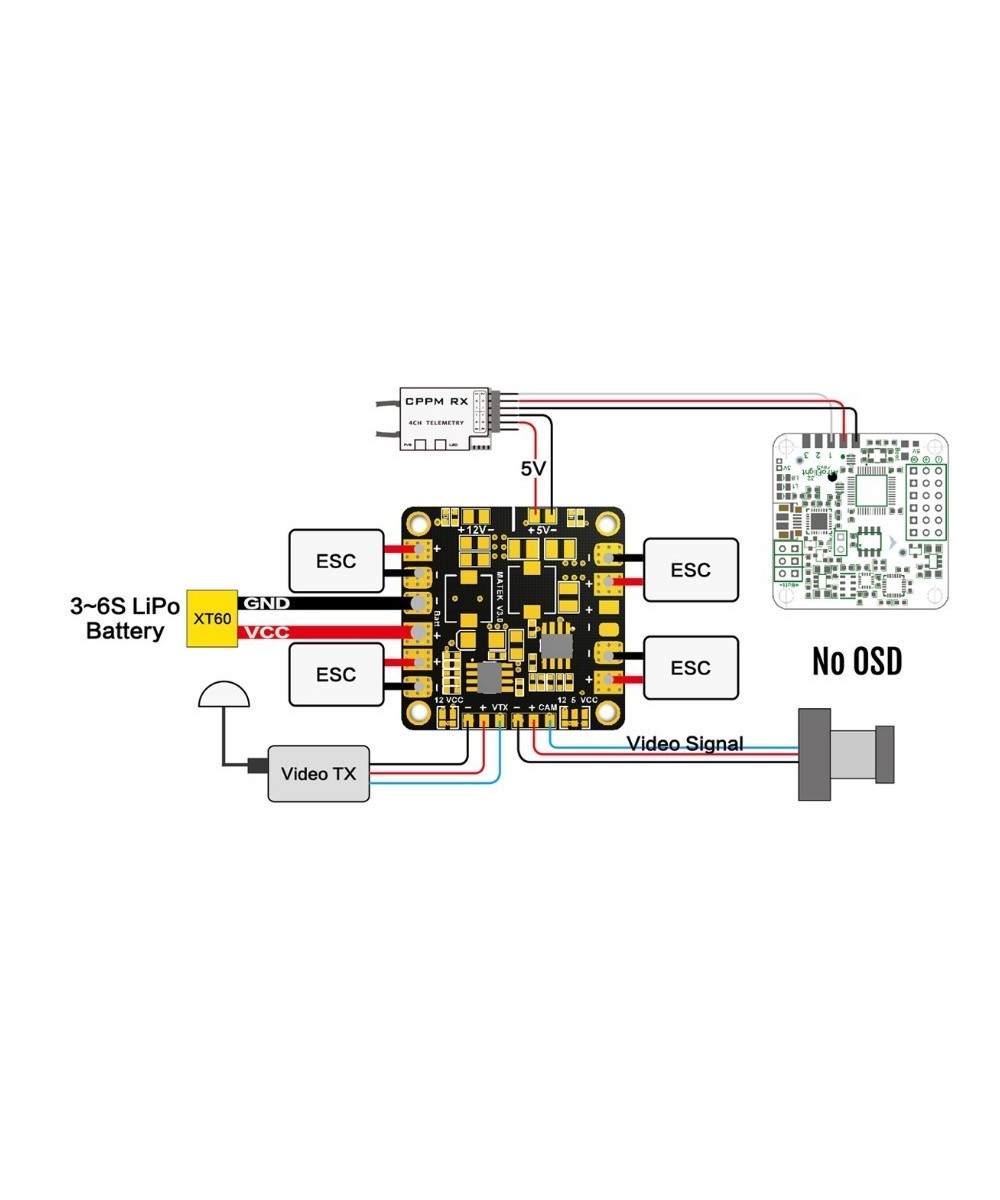

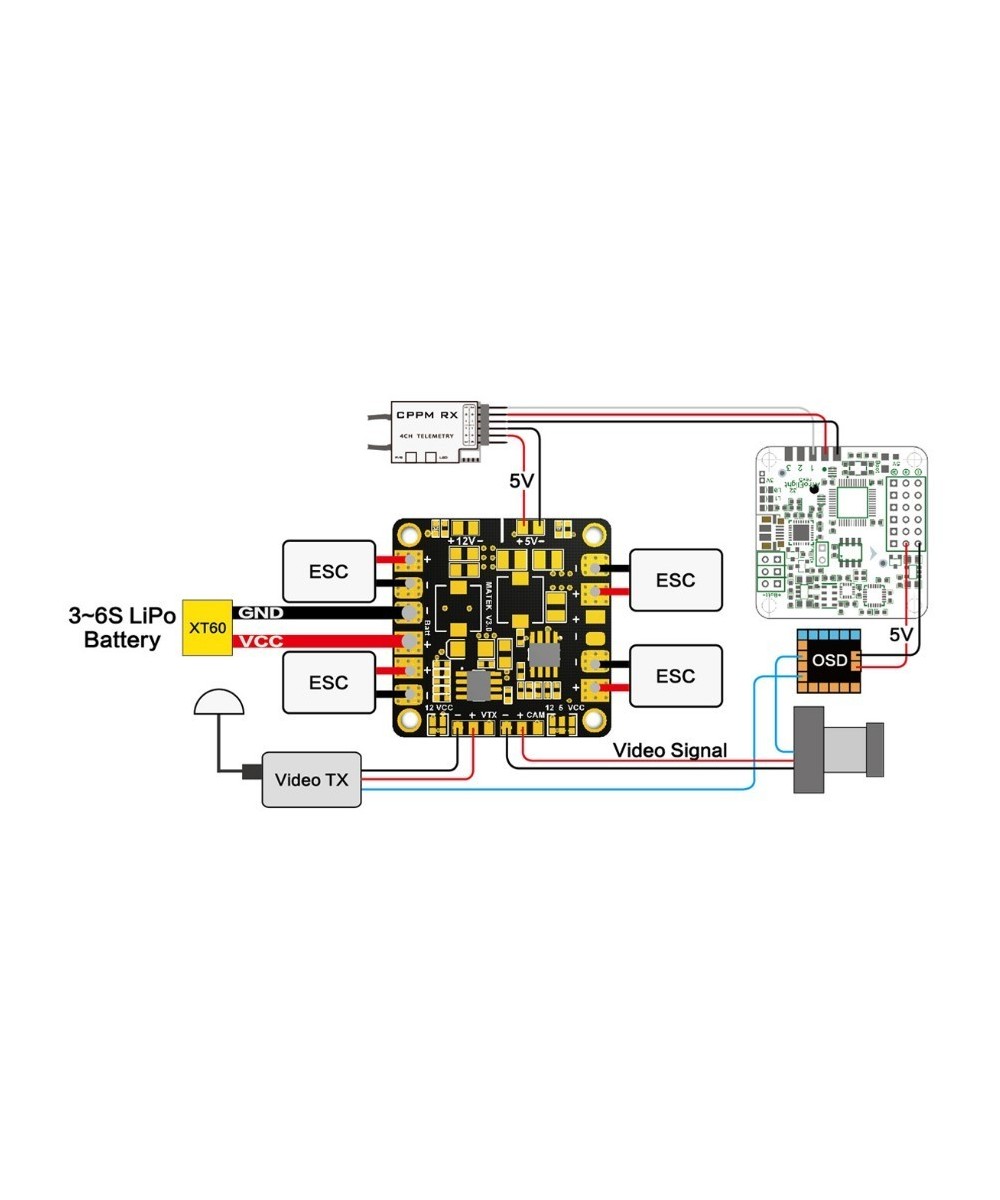

Puente de voltaje CAM y VTX

-3S funcionamiento. Elija VCC para cámara de 12V y 12V VTX, VCC = Voltaje de la batería.

-Funcionamiento 4 - 6S, elija 12 para cámara de 12V y 12V VTX

-Funcionamiento de 3 - 6S, elija 5 para cámara de 5V

-Paso de vídeo desde la Almohadilla CAM hasta la Almohadilla VTX

Contenido:

1 x Mini Placa de distribución de energía Matek
