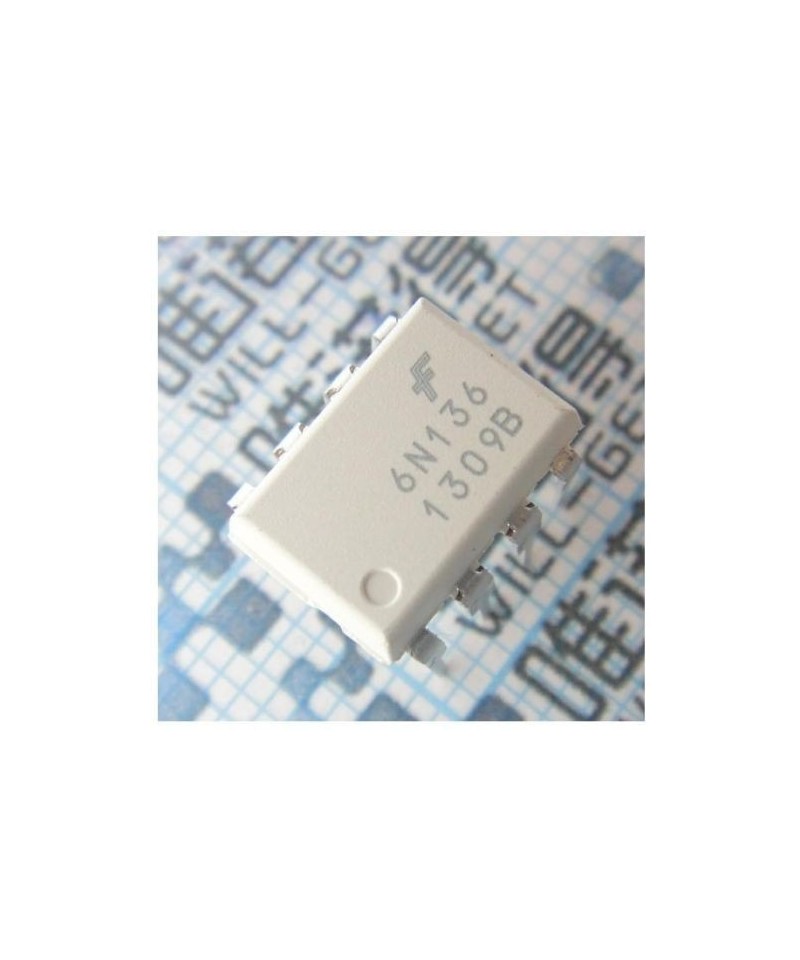

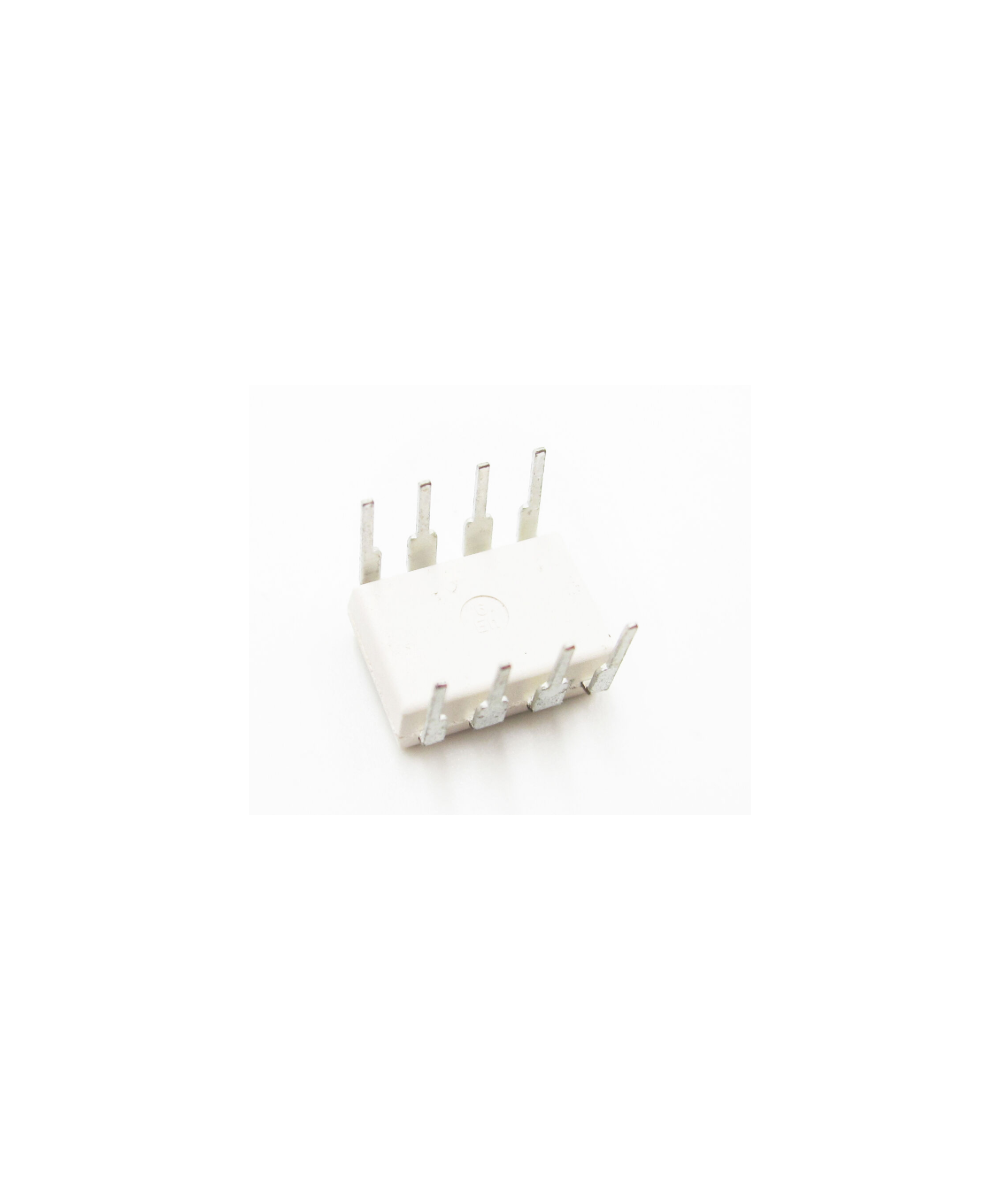

Optoacoplador 8 pines 6N136

Caracteristicas

• Alta velocidad 1Mbit / s

• Alto voltaje de aislamiento entre entrada

y salida (Viso = 5000 Vrms)

• Rendimiento garantizado de 0 ° C a 70 ° C

• Amplio rango de temperatura de funcionamiento de -55 ° C a 100 ° C

• Libre de Pb y compatible con RoHS

• Aprobado por UL (No. 214129)

• VDE aprobado (No. 132249)

• SEMKO aprobado

• NEMKO aprobado

• aprobado por DEMKO

• aprobado por FIMKO

• Aprobado por CSA (No. 2037145)

Descripción

 Los dispositivos 6N135, 6N136, EL4502 y EL4503 cada uno

consisten en un diodo emisor de infrarrojos, acoplado ópticamente a un alto

Transistor de foto detector de velocidad. Una conexión separada para el

La polarización del fotodiodo y el colector del transistor de salida aumentan

velocidad en varios órdenes de magnitud sobre convencional

acopladores de fototransistor reduciendo el colector base

capacitancia del transistor de entrada.

Los dispositivos se empaquetan en un paquete DIP de 8 pines y

disponible en espaciado de plomo ancho y opción SMD.

Aplicaciones

• receptores de línea

• equipos de telecomunicaciones

• Aislamiento del transistor de potencia en motores.

• Reemplazo para acopladores fotográficos de fototransistor de baja velocidad.

• Circuito de retroalimentación en fuentes de alimentación conmutadas

• Electrodomésticos

• Aislamiento lógico a tierra de alta velocidad

Configuración de pin

1. Sin conexión

2. Ánodo

3. Cátodo

4. Sin conexión

5. Gnd

6. Vout

7. VB

8. VCC

Contenido:

1 x Optoacoplador 8 pines 6N136
