Descripción:
SENSOR HY-SRF05
Para empezar, la arquitectura de este sensor es su construccion de 2 pizoelectricos en forma de cilindro: Un trasmisor y un receptor. El trasmisor emite una señal ultrasonica que mas tarde sera cachada por el receptor cuando la señal rebote en cualquier objeto, así es como podremos calcular la distancia entre el sensor y el objeto , mediante el tiempo que tarda en recibir la señal ultrasonica.
COMO APLICACIONES PRACTICAS, ENCONTRAMOS LAS SIGUIENTES:
Sensor de Nivel
Recuento de botellas en banda transportadora
Transporte de Placas de Circuitos Impresos
Deteccion de vehiculos en estacionamiento
MODOS DE USO:

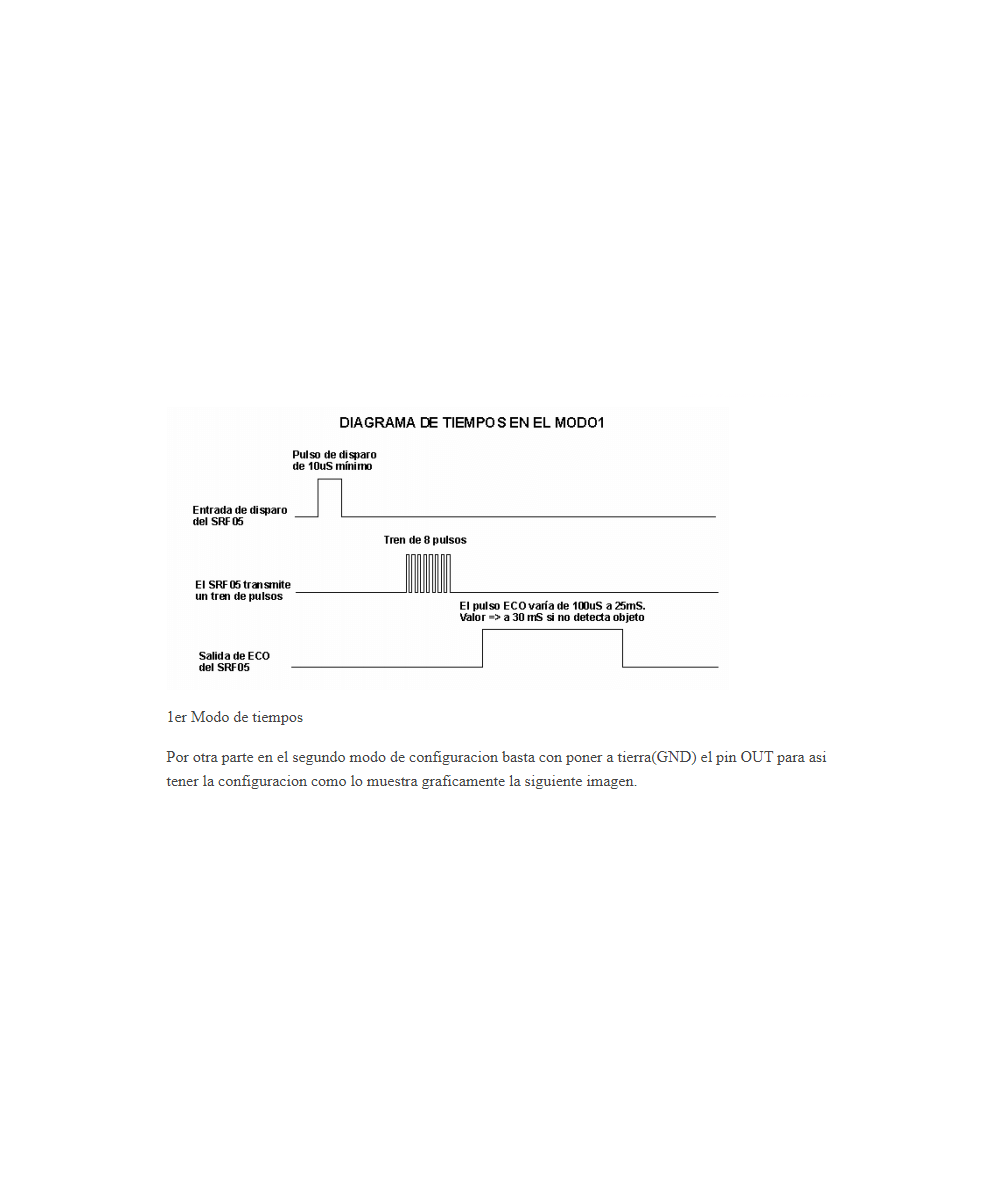

En primer lugar su modo de funcionamiento de este modulo es relativamente sencillo, se debe alimentar a 5V VCC y Tierra GND, suministramos un pulso de 10µs al pin TRIG del modulo para que este lance 8 pulsos a 40Khz para así la salida ECHO ancho de pulso es proporcional a la distancia respecto a cualquier objeto reciba un eco; ya sea caso contrario de no detectar algún objeto, este pasara a nivel bajo en 30ms. La siguiente imagen se ejemplifica visualmente lo antes mencionado.
DESCRIPCION DE PINES:
Sensor Ultrasocivo HY-SRF05
VCC.- Tensión de alimentación a 5V.
TRIG.- Entrada de inicio de una nueva medida. Se aplica un pulso con una duración mínima de 10us.
ECHO.- Salida del pulso cuya anchura determina el tiempo del recorrido de la señal ultrasónica.

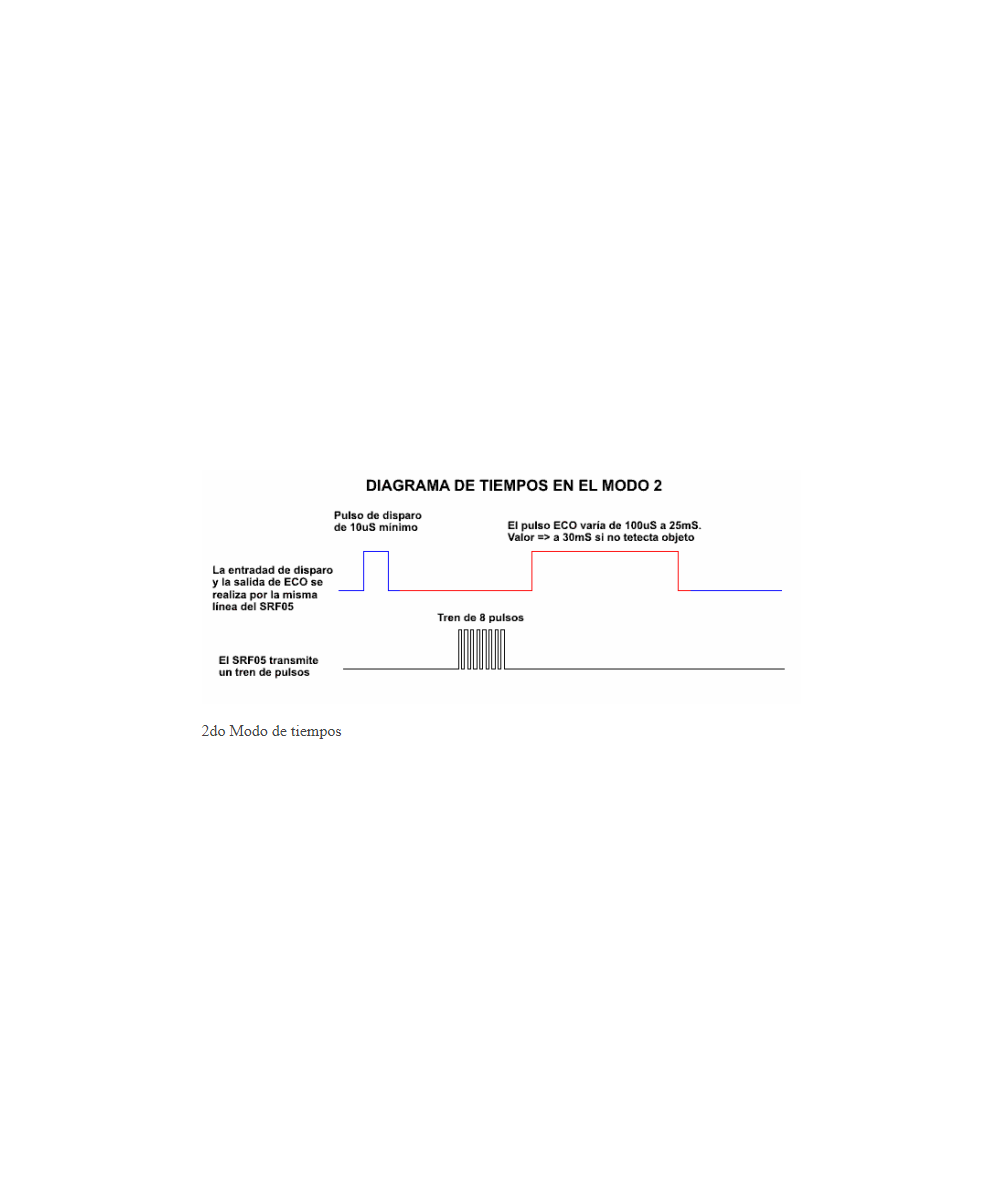

OUT.- Sin conexión se selecciona el modo 1 de compatibilidad con SRF04. Conectado a GND se selecciona el modo 2 de trabajo.
GND.- Puesta a tierra
CARACTERISTICAS TECNICAS:
Tensión de Alimentación de 5V
Frecuencia de trabajo 40 KHz
Rango máximo 4 m
Ángulo del sensor: menor 15 grados
Rango mínimo 1.7 cm
Precisión: 2 mm
Duración mínima del pulso de disparo nivel TTL 10 uS
Duración del pulso eco de salida nivel TTL 100-25000 uS
Tiempo mínimo de espera entre una medida y el inicio de otra 20 ms
Contenido:
1 x Sensor ultrasonico HYSRF05
