Descripción
El INA3221 es un monitor de voltaje de bus y corriente de alto nivel de tres canales con una interfaz compatible con I2C y SMBUS. El INA3221 supervisa tanto las caídas de tensión en derivación como las tensiones de alimentación del bus, además de tener tiempos de conversión programables y modos de promedio para estas señales. El INA3221 ofrece alertas críticas y de advertencia para detectar múltiples condiciones de fuera de rango programables para cada canal.
El INA3221 detecta la corriente en los buses que pueden variar de 0 V a 26 V. El dispositivo recibe alimentación de una única fuente de alimentación de 2.7 V a 5.5 V, y consume 350 µA (típicos) de corriente de alimentación. El INA3221 se especifica en el rango de temperatura de funcionamiento de –40 ° C a + 125 ° C. La interfaz compatible con I2C y SMBUS presenta cuatro direcciones programables.
Caracteristicas
Detecta voltajes de bus de 0 V a 26 V
Informes Shunt y Voltaje de Bus
Alta precisión:
Voltaje de compensación: ± 80 µV (máx.)
Error de ganancia: 0.25% (max)
Opciones de promediación configurables

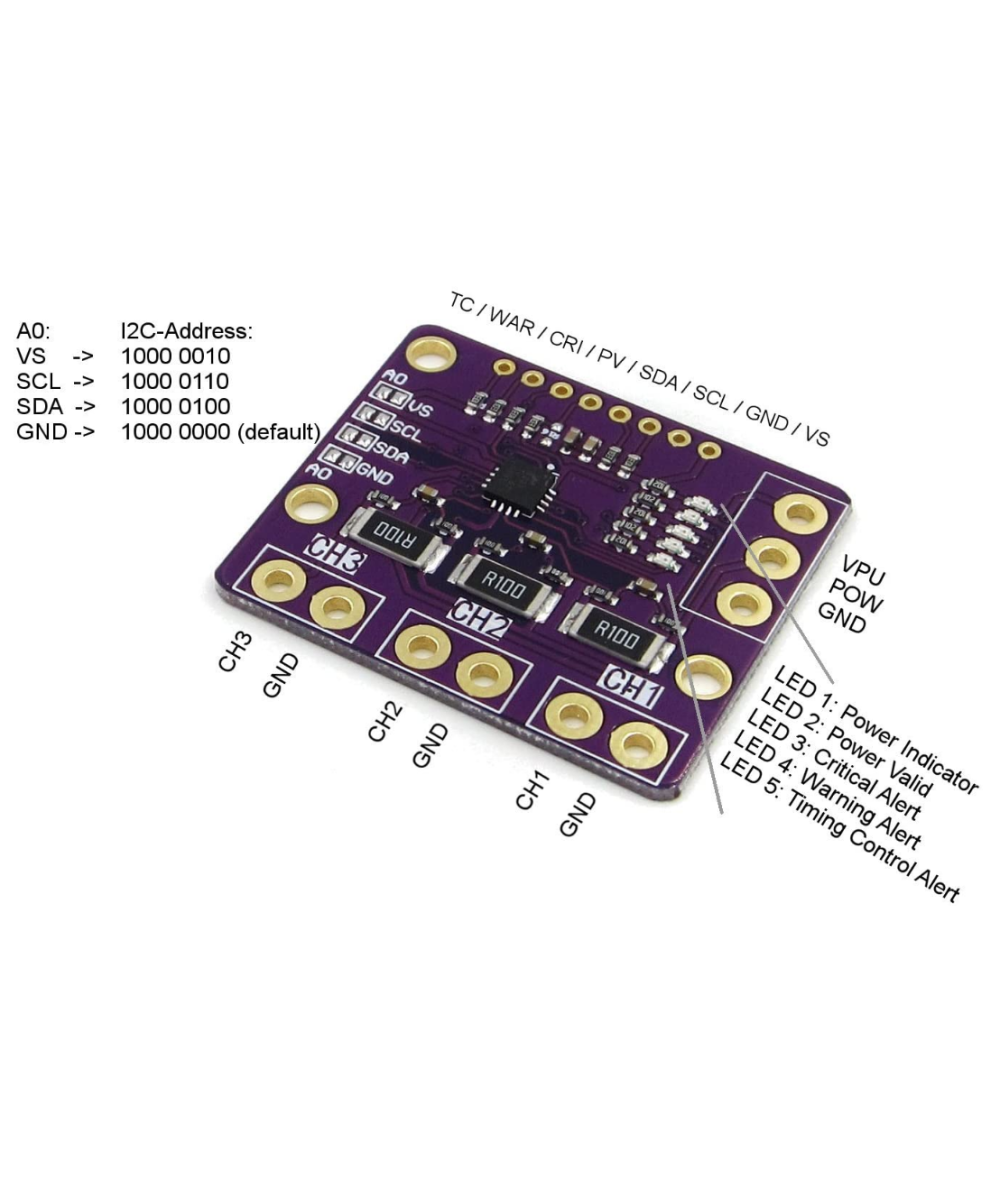

Cuatro direcciones programables
Salidas de alerta y aviso programables
Operación de fuente de alimentación: 2.7 V a 5.5 V
Contenido:

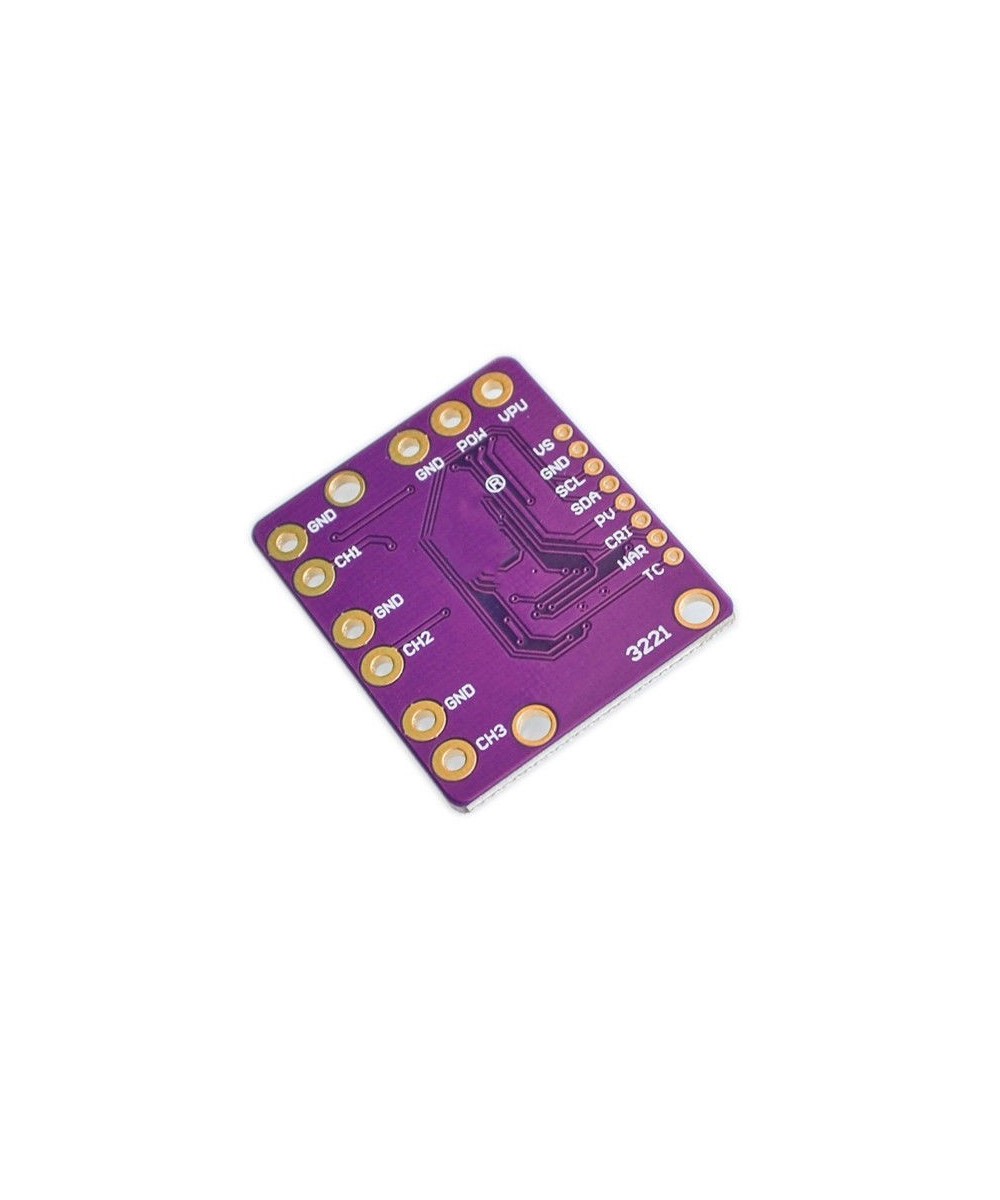

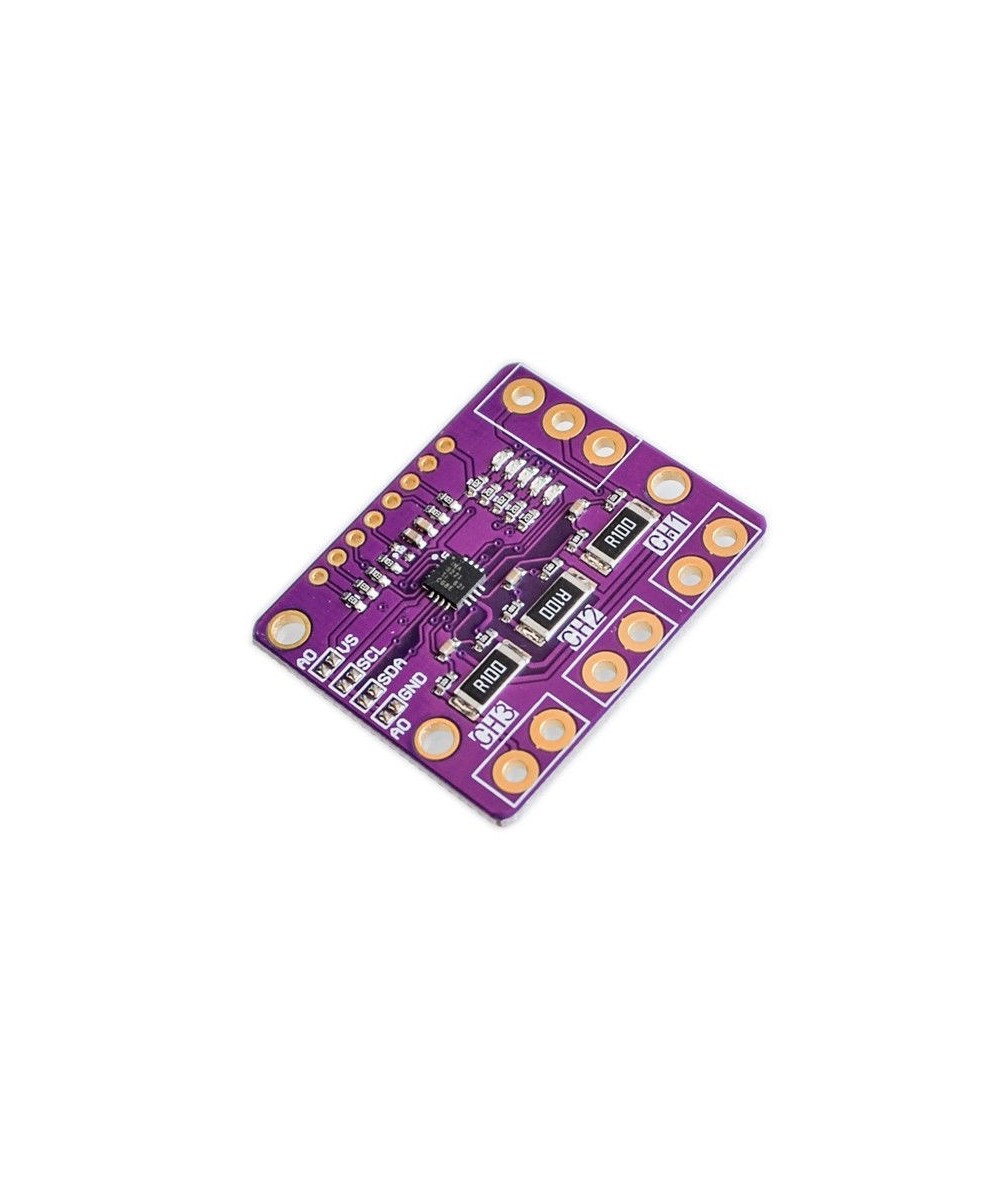

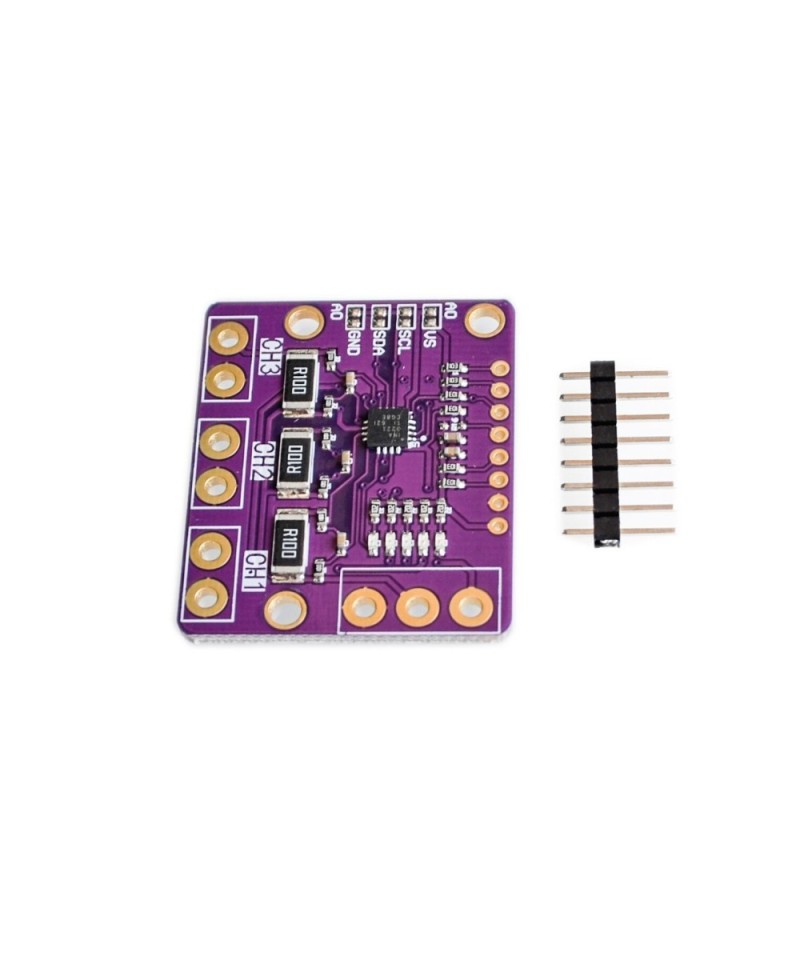

1 x Sensor de voltaje y corriente INA3221
