Especificaciones Técnicas
Rango de presión: 0 a 40 kPa (aproximadamente 0 a 4 metros de columna de agua).
Voltaje de operación: 3.3 V a 5 V CC.Resolución: ADC de 24 bits (Chip HX710B).
Salida de datos: Interfaz digital de dos hilos (reloj SCK y datos OUT) similar al protocolo serial de las básculas HX711.

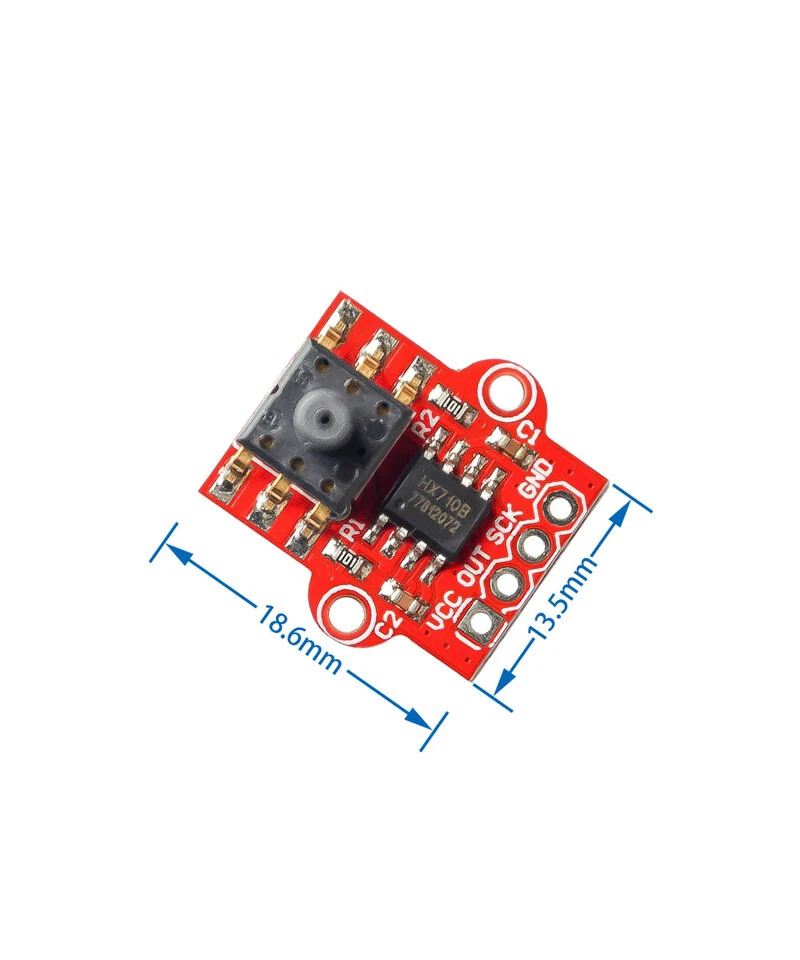

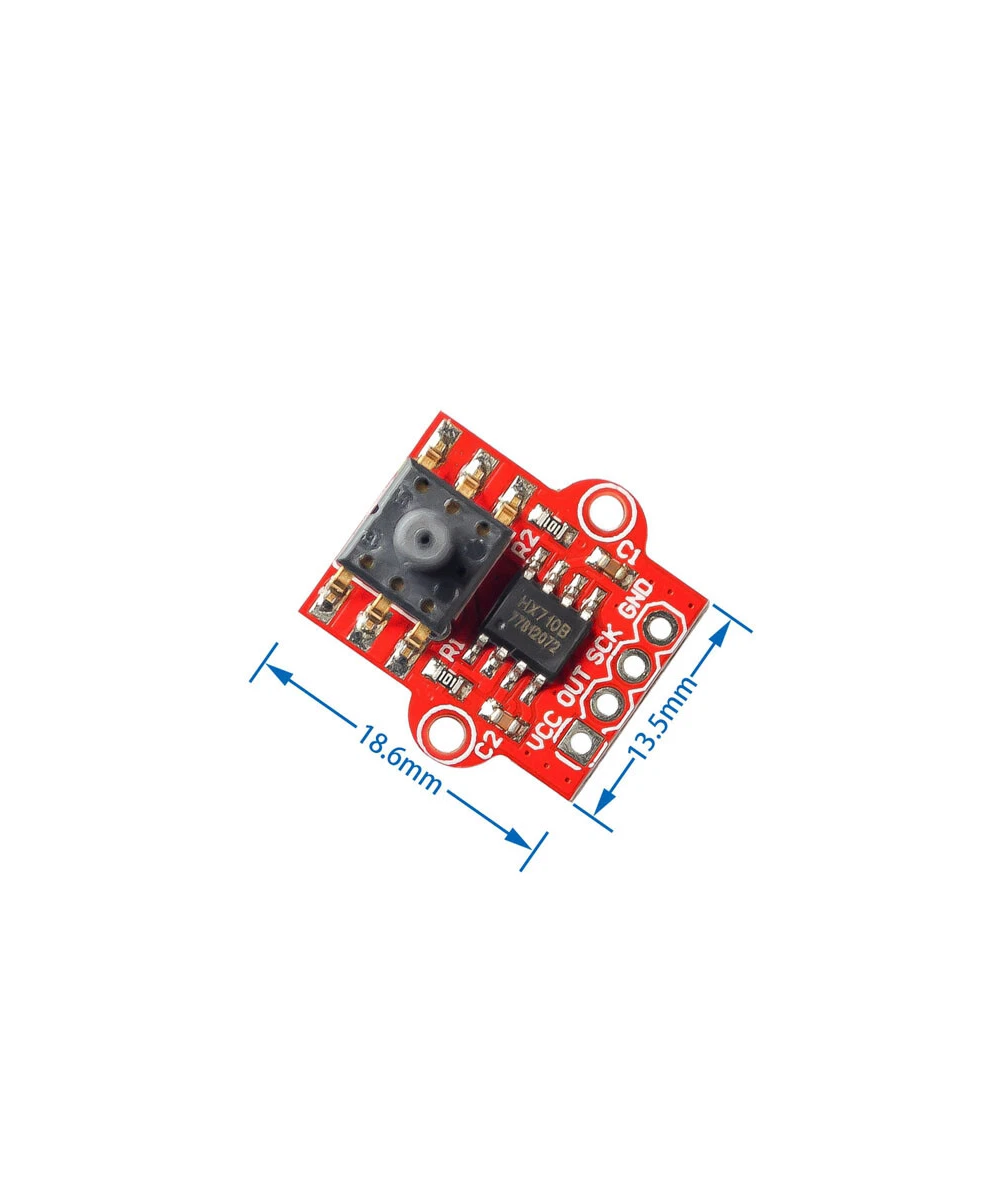

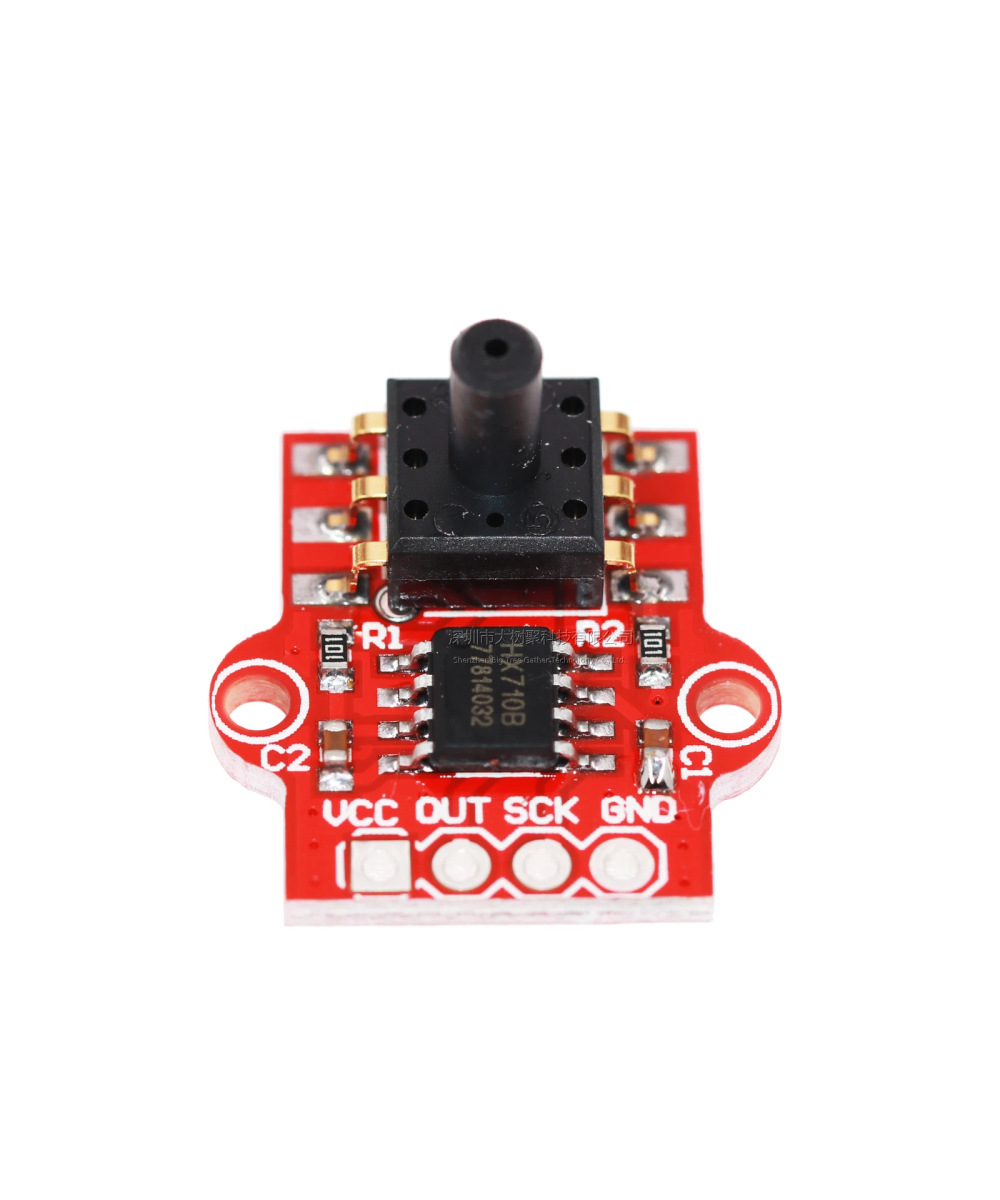

Distribución de Pines (Pinout)
El módulo cuenta con 4 pines de conexión claramente marcados:VCC:
Alimentación positiva (3.3V - 5V).OUT /
DAT: Salida de datos digitales hacia el microcontrolador.SCK / CLK:
Entrada de reloj para la sincronización de datos.
GND: Tierra / Negativo de la alimentación.Aplicaciones Comunes
Medición de nivel de agua: Se conecta una manguera o tubo vertical al acople del sensor.
Al sumergir el tubo en un tanque, el agua atrapa el aire y genera una presión proporcional a la altura del líquido.
Sistemas de ventilación: Monitoreo de presión de aire limpia en ductos pequeños.Prototipos académicos:
Proyectos con Arduino, ESP32 o Raspberry Pi debido a su bajo costo y facilidad de integración.
