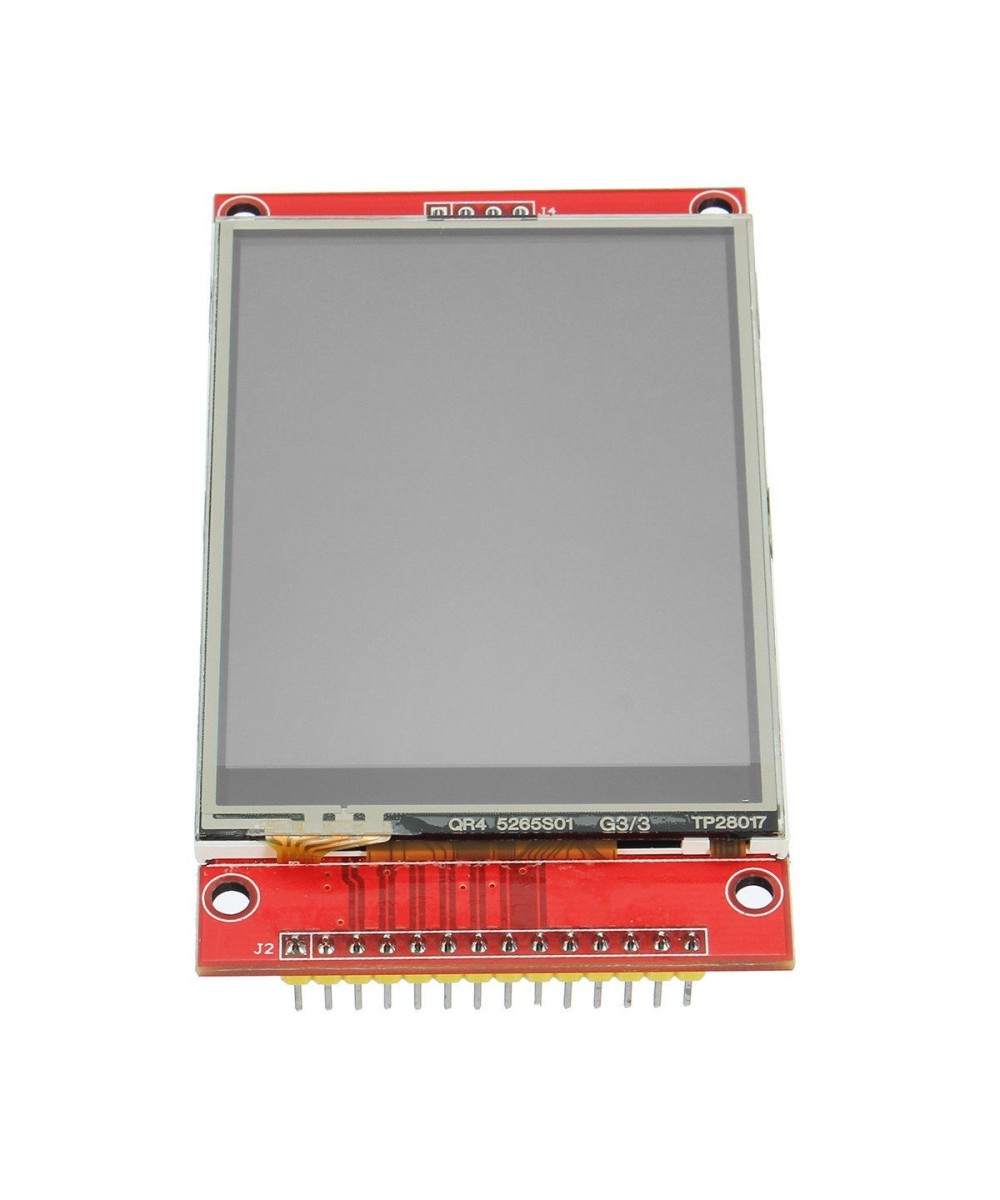

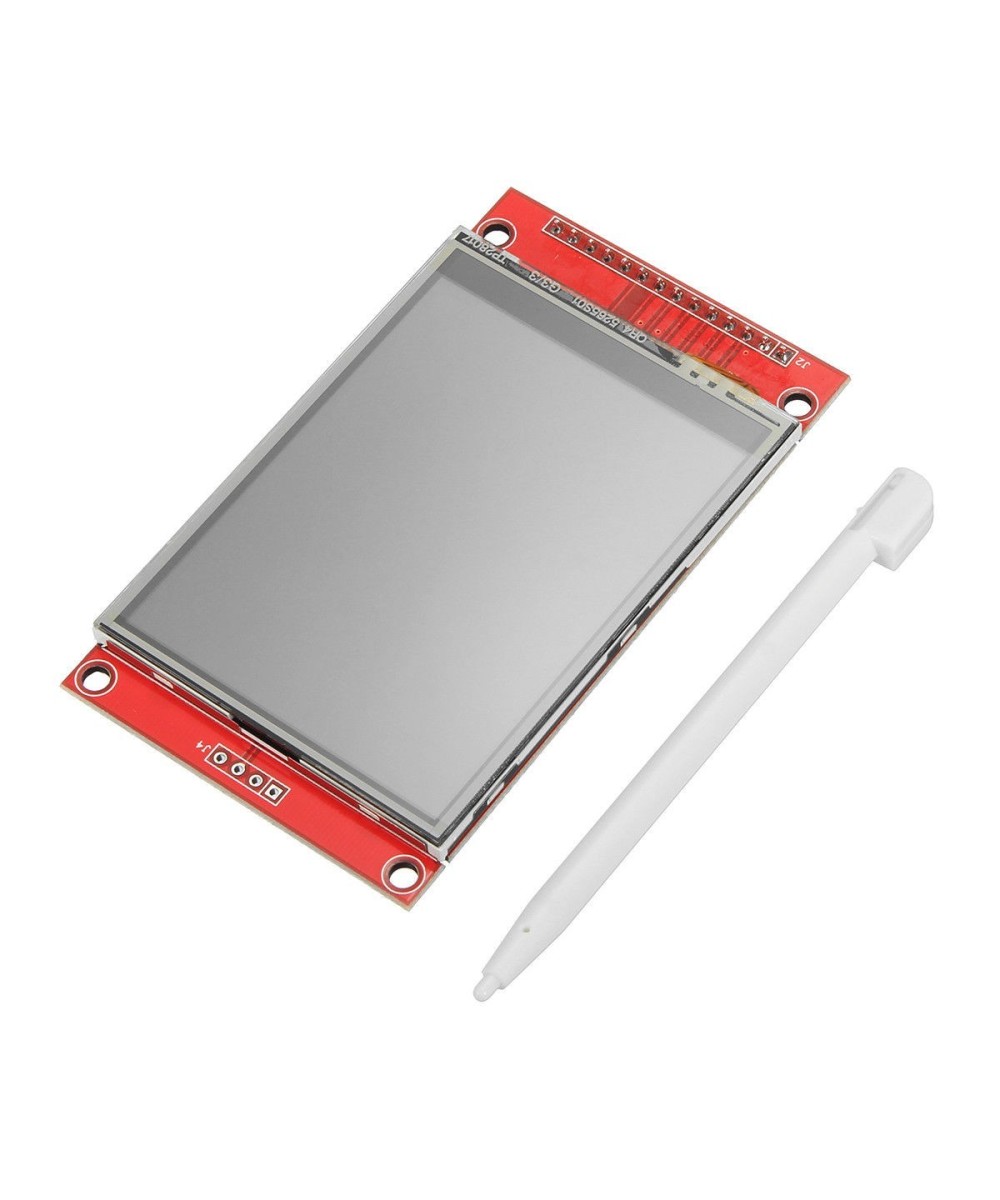

Pantalla TFT SPI LCD 2.8" ILI9341 táctil compatible con Arduino

Caracteristicas:

Descripción del producto

Pantalla a color de 2.8 pulgadas, compatible con pantalla a color de 65K, muestra colores intensos

Resolución 320X240, función táctil opcional

Usando el bus serie SPI, solo se necesitan unas pocas E / S para iluminar la pantalla

Fácil de ampliar con la ranura para tarjeta SD

Parametros del producto:

Color de pantalla: RGB 65K color

Tamaño de pantalla: 2.8 (pulgadas)

Tipo: TFT

Driver: IC ILI9341

Resolución: 320 * 240 (Pixel)

Interfaz de módulo: Interfaz SPI de 4 hilos

Área activa: (área AA) 43.2x57.6 (mm)

Módulo PCB Tamaño: 50.0x86.0 (mm)

Temperatura de funcionamiento: -20 ℃ ~ 60 ℃

Temperatura de almacenamiento: -30 ℃ ~ 70 ℃

Tensión de alimentación: VCC 3.3V ~ 5V

Lógica IO puerto voltaje: 3.3V (TTL)

Consumo de energía: TBD

Descripción:

Entrada de alimentación: PIN 1: VCC 5V / 3.3V

PIN 2: GND Ground

PIN 3: CS  LCD, Señal de selección de chip / habilitación de bajo nivel

PIN 4: REINICIAR señal de reinicio LCD, reinicio de bajo nivel

PIN 5: DC / RS LCD registro / señal de selección de datos, nivel alto: registro, nivel bajo: datos

PIN 6: SDI (MOSI) Señal de datos de escritura del bus  SPI

PÏN 7: SCK señal de reloj de bus SPI

PIN 8: LED Control de luz de fondo de, iluminación de alto nivel, si no se controla, conecte 3.3V siempre

PIN 9: SDO (MISO) Señal de datos de lectura del bus SPI, si no necesita la función de lectura, no puede conectarla

El siguiente es el cableado de la línea de señal de la pantalla táctil

PIN 10: T_CLK Toque la señal del reloj del bus SPI

PIN 11: T_CS Señal de selección de chip de pantalla táctil, habilitación de bajo nivel

PIN 12: Entrada de bus T_DIN Touch SPI

PIN 13: Salida de bus T_DO Touch SPI

PIN14: T_IRQ Señal de interrupción de pantalla táctil, nivel bajo cuando se detecta contacto

Contenido:

1 x Pantalla TFT SPI LCD 2.8" touch para arduino
