Informacion:
¿Qué es?

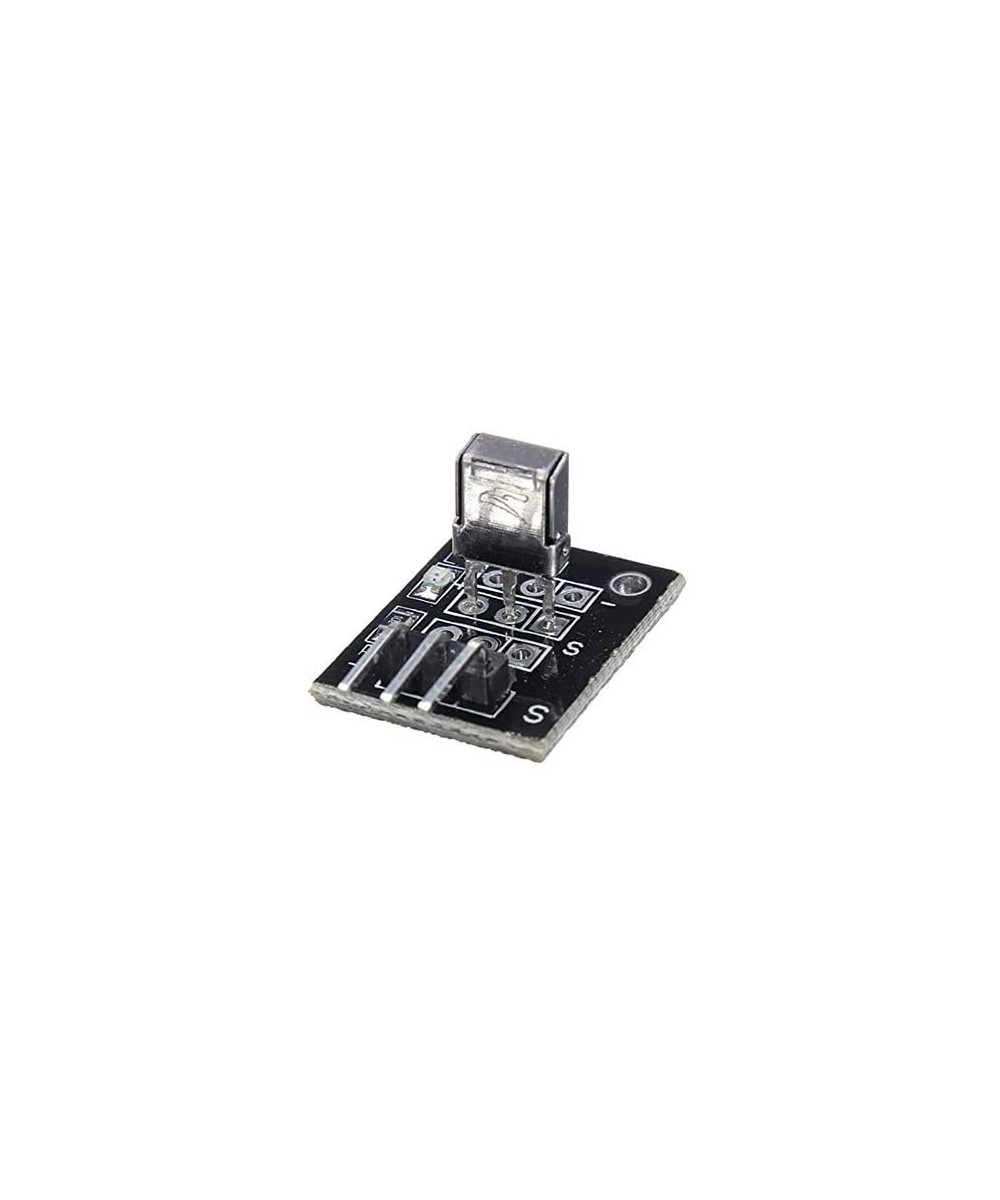

El módulo ky-22 es un sensor receptor infrarrojo IR, esta construido básicamente de un receptor infrarrojo 1838, un led indicador, una resistencia smd 102 y un header macho de angulo de 3 pines. Todos estos elementos se encuentran soldados e interconectados sobre una placa pcb.
¿Cómo funciona?
Esté modulo reacciona a la luz infrarroja de 38 KHz, transmitida por un módulo transmisor, cómo controles remotos IR, que se utilizan en muchos equipos domésticos. Funciona junto con el módulo transmisor IR KY-005. Compatible con plataformas electrónicas populares como Arduino, Raspberry PI y ESP8266.
¿Para qué sirve?
Sirve muy bien para controles remoto universales, utiliza la codificación NEC, y funciona muy bien principalmente en vehículos con MP3, marco de fotos digital, iluminación equipada y otras aplicaciones. Debido a que es de fácil uso y aprendizaje de parte del usuario.
Es ampliamente utilizado en: Robótica, música, TV, máquina de vídeo, máquina de disco, set-top boxes, marco de fotos digital, equipo estéreo del coche, juguetes de control remoto, receptores de satélite, reproductor de disco duro, aire acondicionado, calefacción, ventilador eléctrico, de iluminación y otros aparatos electrodomésticos.
Nota: Es posible ver la luz del mando mirando el LED infrarrojo con una cámara digital, por ejemplo del celular. La luz del led se muestra como un resplandor morado. Podríamos usar este metodo para detectar si el mando funciona correctamente.
Especificaciones:
Voltaje de funcionamiento: 2.7 volts a 5.5 Volts
Corriente de funcionamiento: 0.4 mA a 1.5 mA
Distancia de recepción: 18 m
Ángulo de recepción: ± 45º
Frecuencia portadora: 38 KHz
Voltaje de bajo nivel: 0.4 Volts
Voltaje de alto nivel: 4.5 Volts
Filtro de luz ambiente hasta: 500 LUX
Dimensiones: 15 x 18.5 x 10 mm
Peso: 3 gr
Contenido:
1 x Modulo receptor Infrarrojo (IR) 38KHz KY-22
