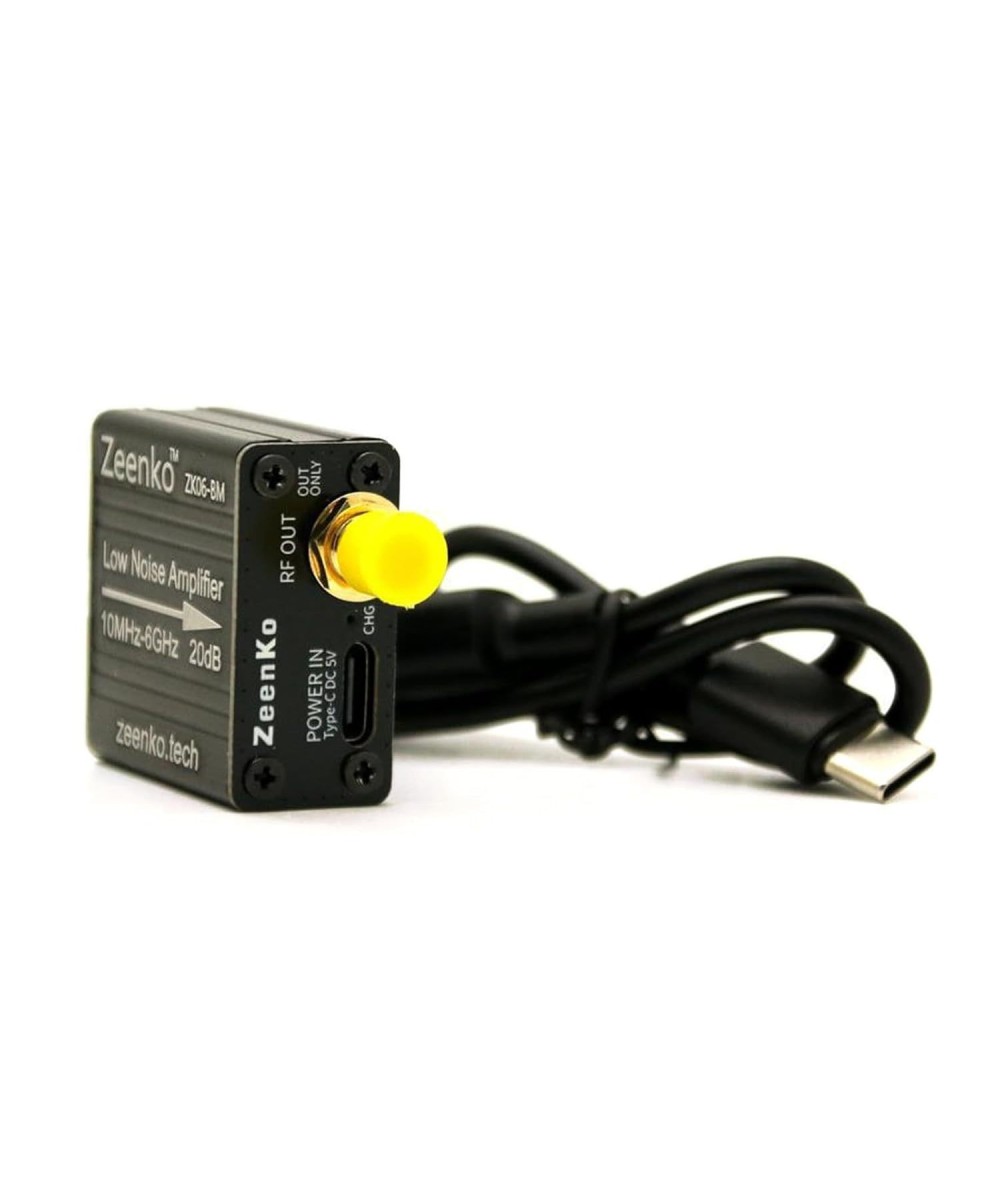

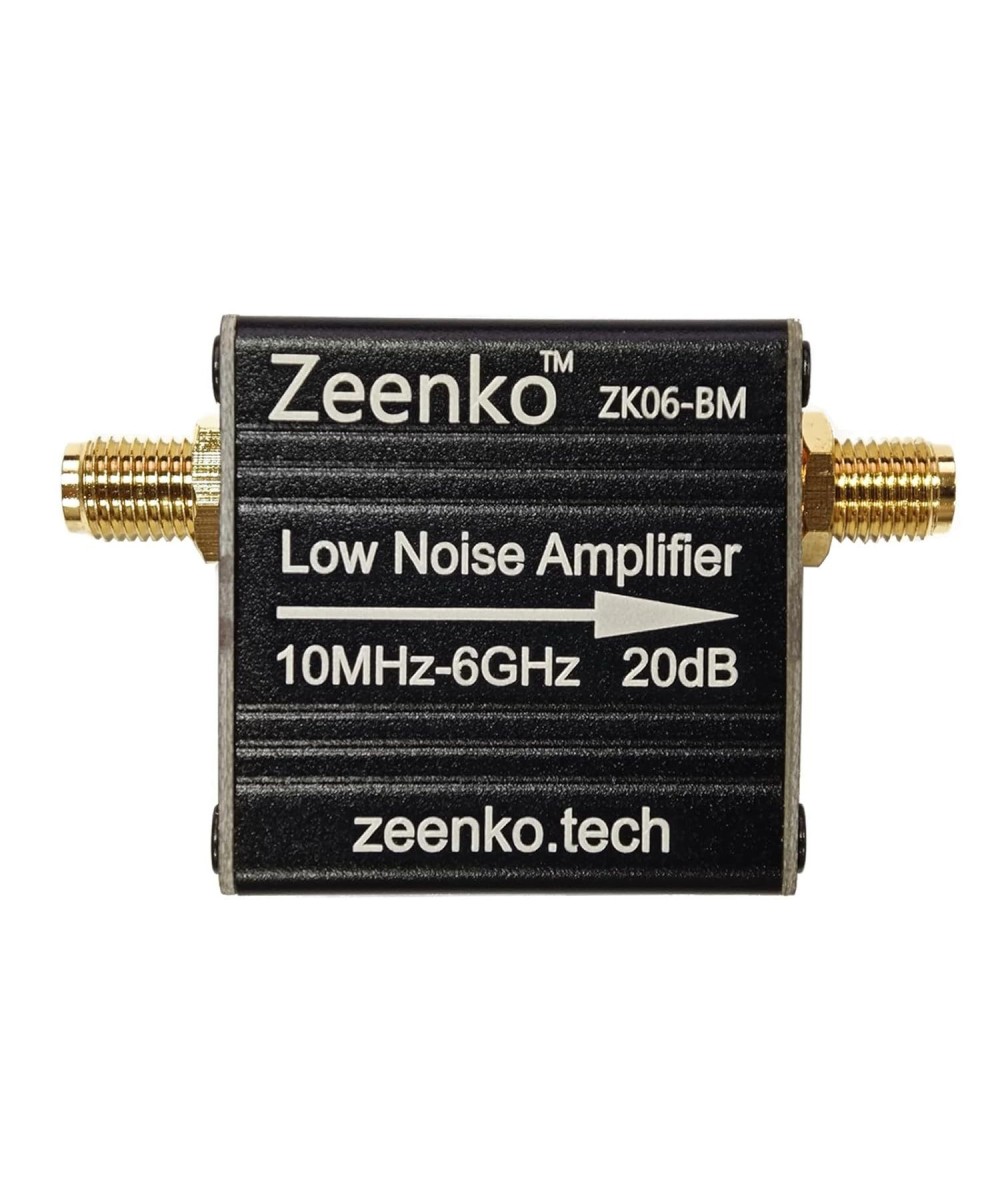

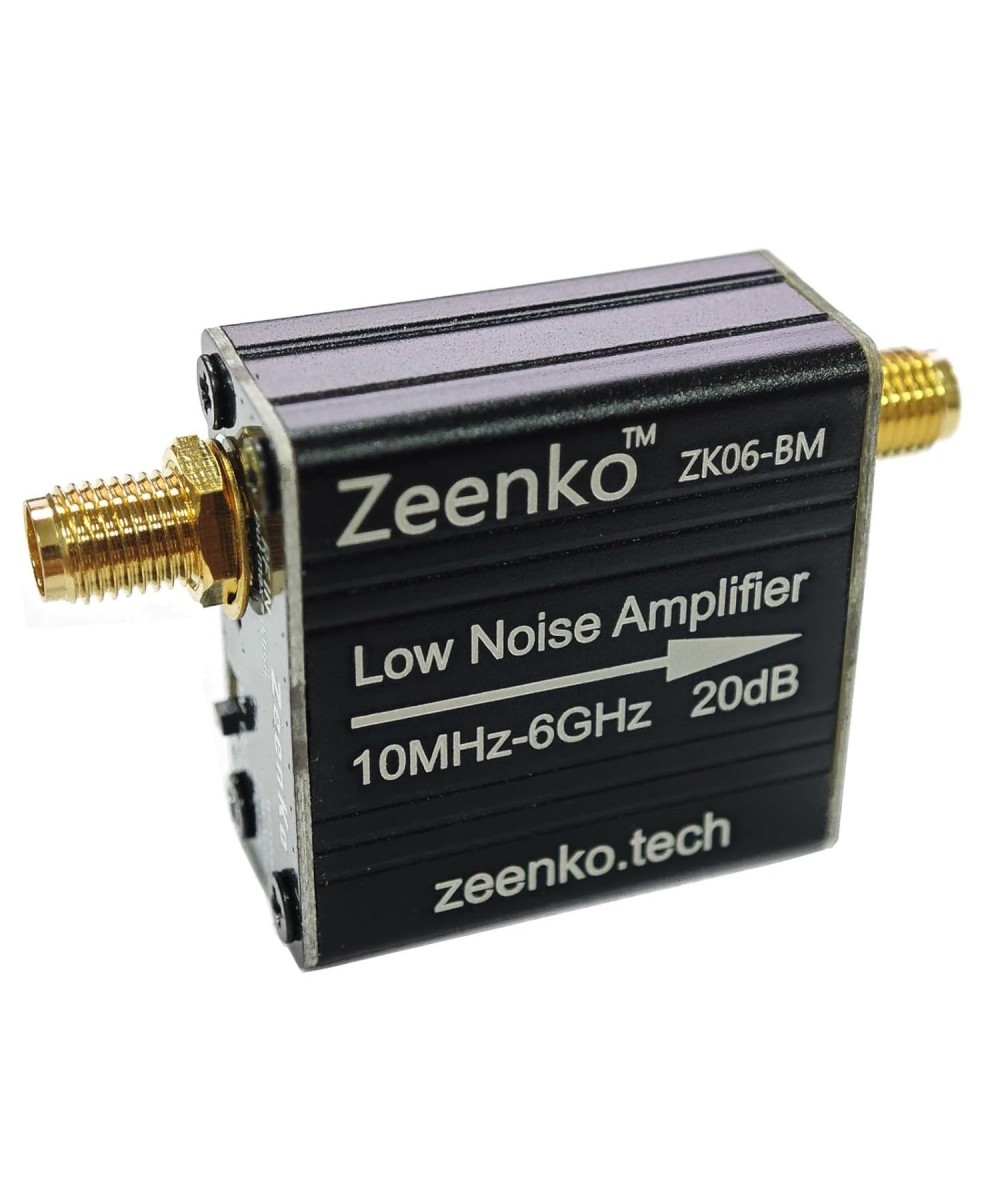

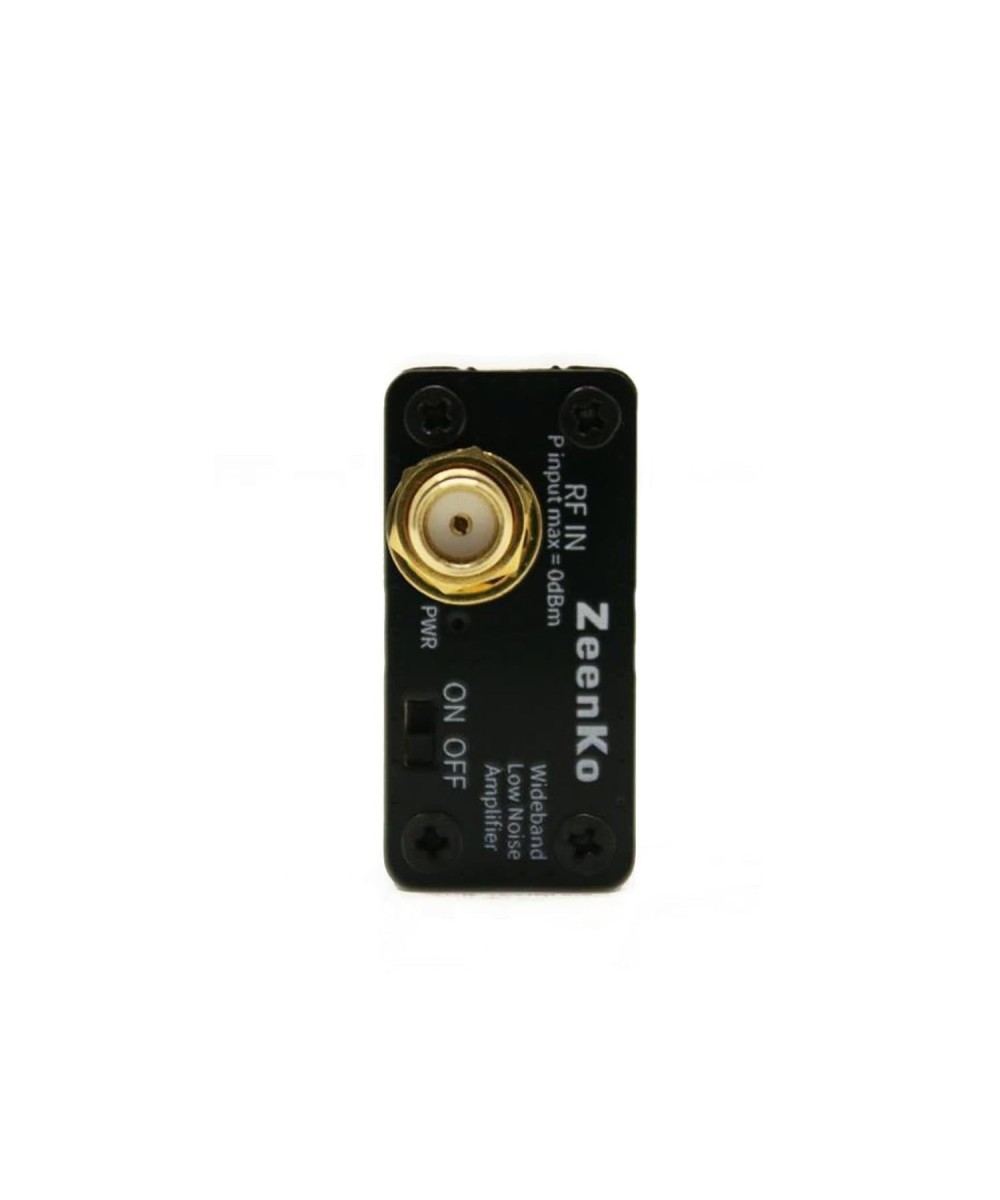

Módulo preamplificador RF LNA de bajo ruido ZK06-BM de 10 MHz a 6 GHz Zeenko

Banda ancha, bajo nivel de ruido. Buena planitud en el rango de 1-6 GHz. Ganancia: 20dB@3GHz, OP1dB: 18dBm Tipo. Se puede utilizar para reemplazar los módulos QPL9503, QPL9504

El ZK06-BM es un módulo LNA amplificador de bajo ruido alimentado por USB. Basado en el ZKxx-UM, ZK06-BM añade una batería y reduce el consumo de energía, por lo que es adecuado para uso portátil

Batería integrada: batería integrada de 300 mAh, tiene una ganancia más plana y consistente, menor cantidad de ruido, tamaño más pequeño y mayor duración de la batería (carga de 210 mA, total de 250 mA, duración de la batería 6 horas)

[Aplicación] Dado que el LNA en SA ULTRA diminuto es efectivo solo por debajo de 3.5GHz, agregar un LNA puede mejorar la sensibilidad de alta frecuencia. ZK06-BM es útil para usuarios que requieren mediciones a 5.8GHz (a menos que se solicite específicamente, evite usar tanto el LNA incorporado como el LNA externo de la pequeña SA ULTRA al mismo tiempo)

Especificaciones principales

Rango de frecuencia: 10 MHz a 6 GHz.

Ganancia: Aproximadamente 20 dB.

Uso común: Funciona como preamplificador de radiofrecuencia (RF), a menudo utilizado con analizadores de espectro como el tinySA Ultra o receptores SDR.

Alimentación: Conector USB / batería integrada dependiendo de la versión exacta.
