kit de columna luminosa de cristal controlada por voz DIY

Descripción del Producto

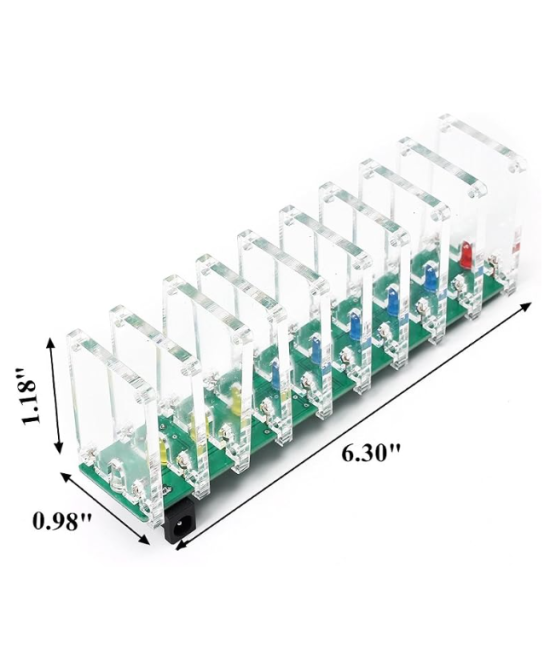

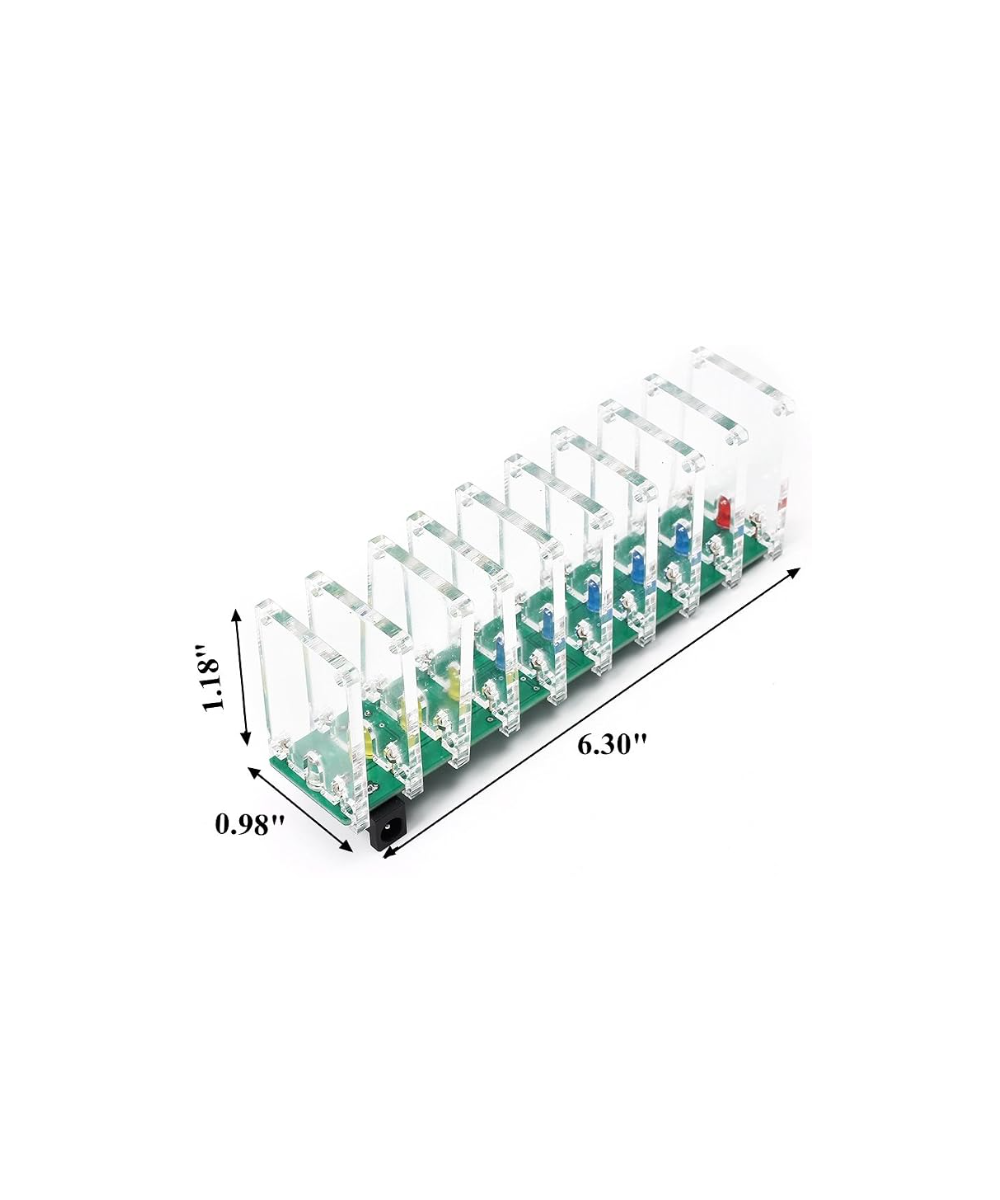

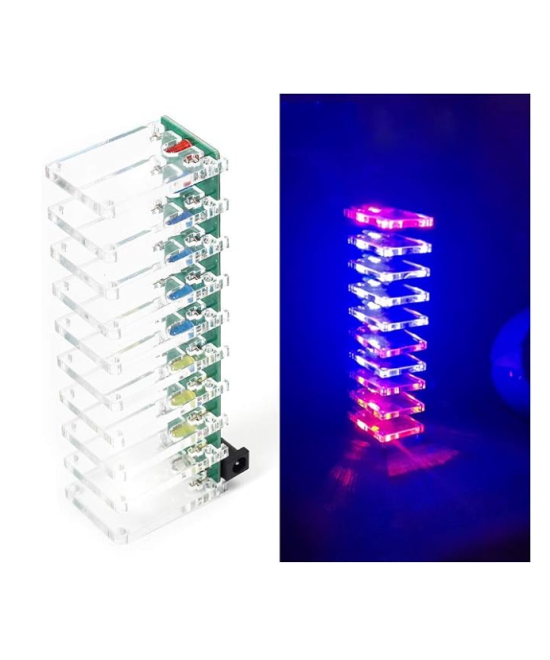

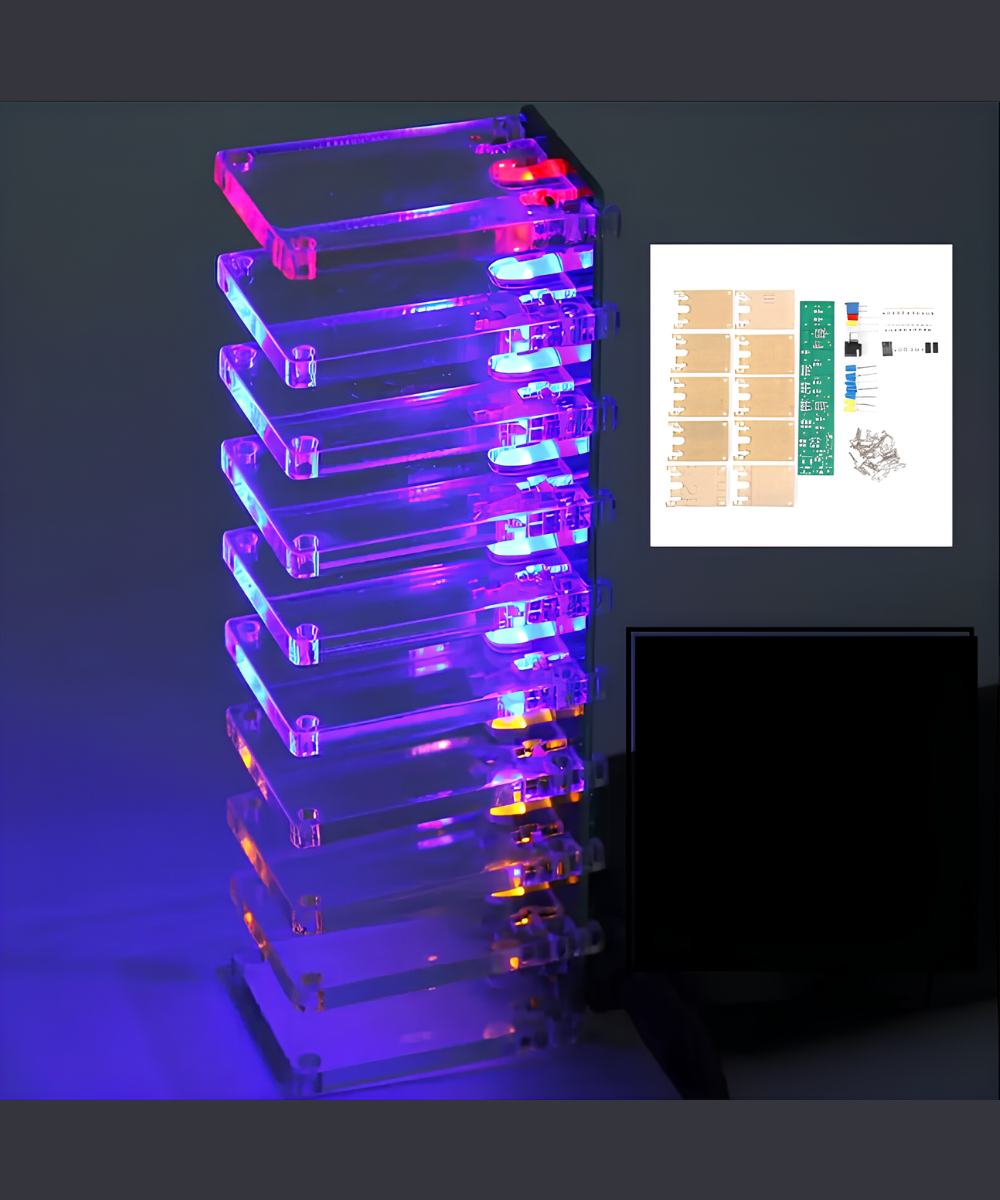

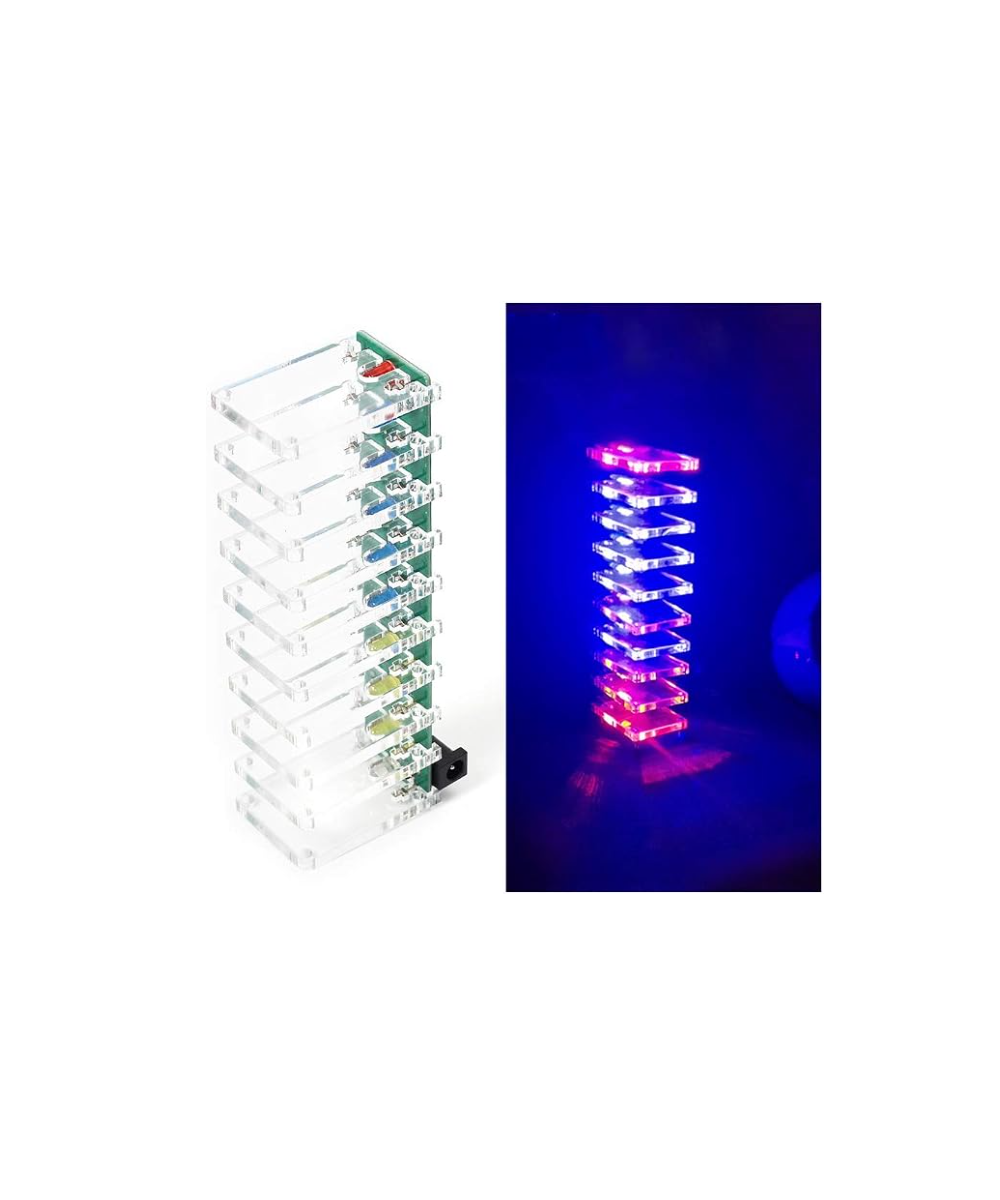

Es un kit de práctica de soldadura electrónica diseñado para entusiastas de la tecnología, estudiantes y creadores de proyectos DIY (Hazlo tú mismo). Al ser ensamblado, se convierte en un ecualizador o medidor visual de niveles de audio (medidor de VU). El dispositivo cuenta con un diseño de torre vertical compuesto por bloques superpuestos de acrílico transparente. Al encenderse, la luz viaja a través del acrílico, creando un efecto tridimensional "de cristal" que reacciona de forma dinámica a la intensidad del sonido ambiental.

Datos Técnicos

• Voltaje de operación: 5V a 12V DC (Corriente Continua).

• Alimentación: Conexión estándar USB (puede conectarse a un cargador de teléfono, PC o Power Bank).

• Número de segmentos: Generalmente cuenta con 10 segmentos de iluminación independientes configurados en torre.

• Tipo de Iluminación: Diodos LED multicolor (RGB) de alta intensidad.

• Controladores analógicos: Equipado habitualmente con circuitos integrados amplificadores y comparadores (como el LM358 y LM339) para procesar la señal de audio.

• Dimensiones estimadas: 18 x 20 x 4 cm aproximadamente (tamaño del empaque del kit completo).

• Peso aproximado: 150 gramos.

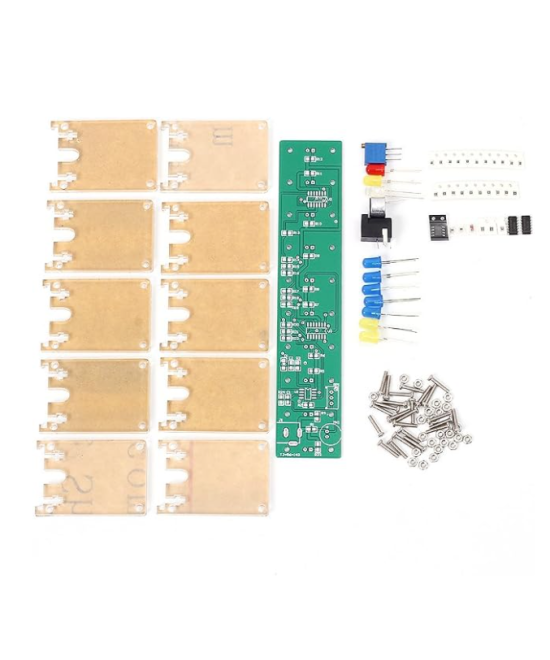

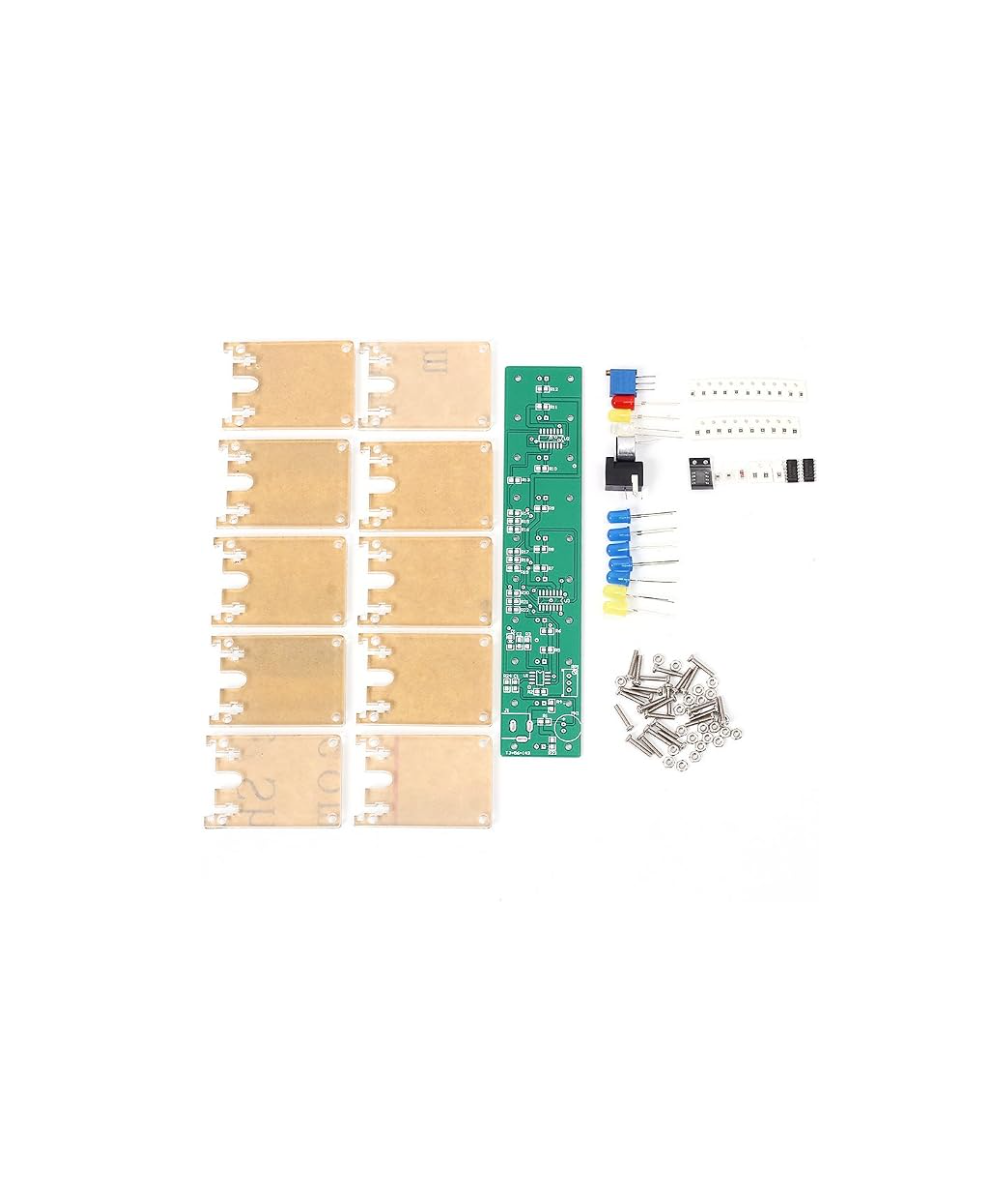

Contenido del Paquete (Kit Desarmado)

Al abrir la caja, se incluyen todos los componentes necesarios para su fabricación manual:

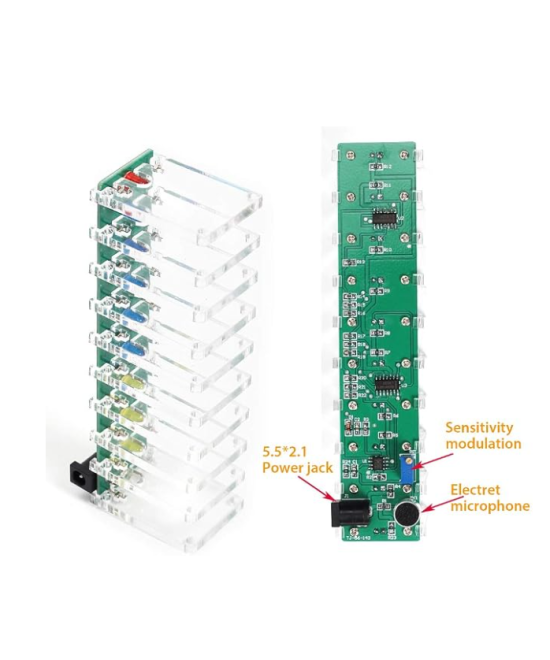

• Placa de Circuito Impreso (PCB): Base de fibra con pistas pre-diseñadas y serigrafía guía para soldar.

• Piezas de Acrílico: Placas transparentes cortadas a láser que forman la estructura física reflectora de la torre.

• Diodos LED: Conjunto de luces LED (rojas, azules, verdes o RGB, dependiendo de la variante elegida).

• Componentes Electrónicos: Circuitos integrados (LM358/LM339), resistencias fijas, potenciómetro regulable, condensadores y un interruptor.

• Sensor de sonido: Un micrófono de condensador (electret) miniatura de alta sensibilidad.

• Cable de alimentación: Cable de alimentación USB.

• Tornillería: Pilares metálicos y tornillos para acoplar las capas de acrílico.

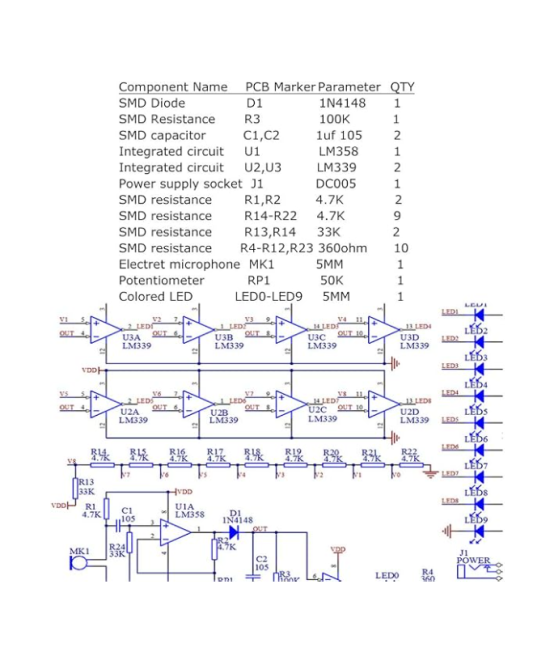

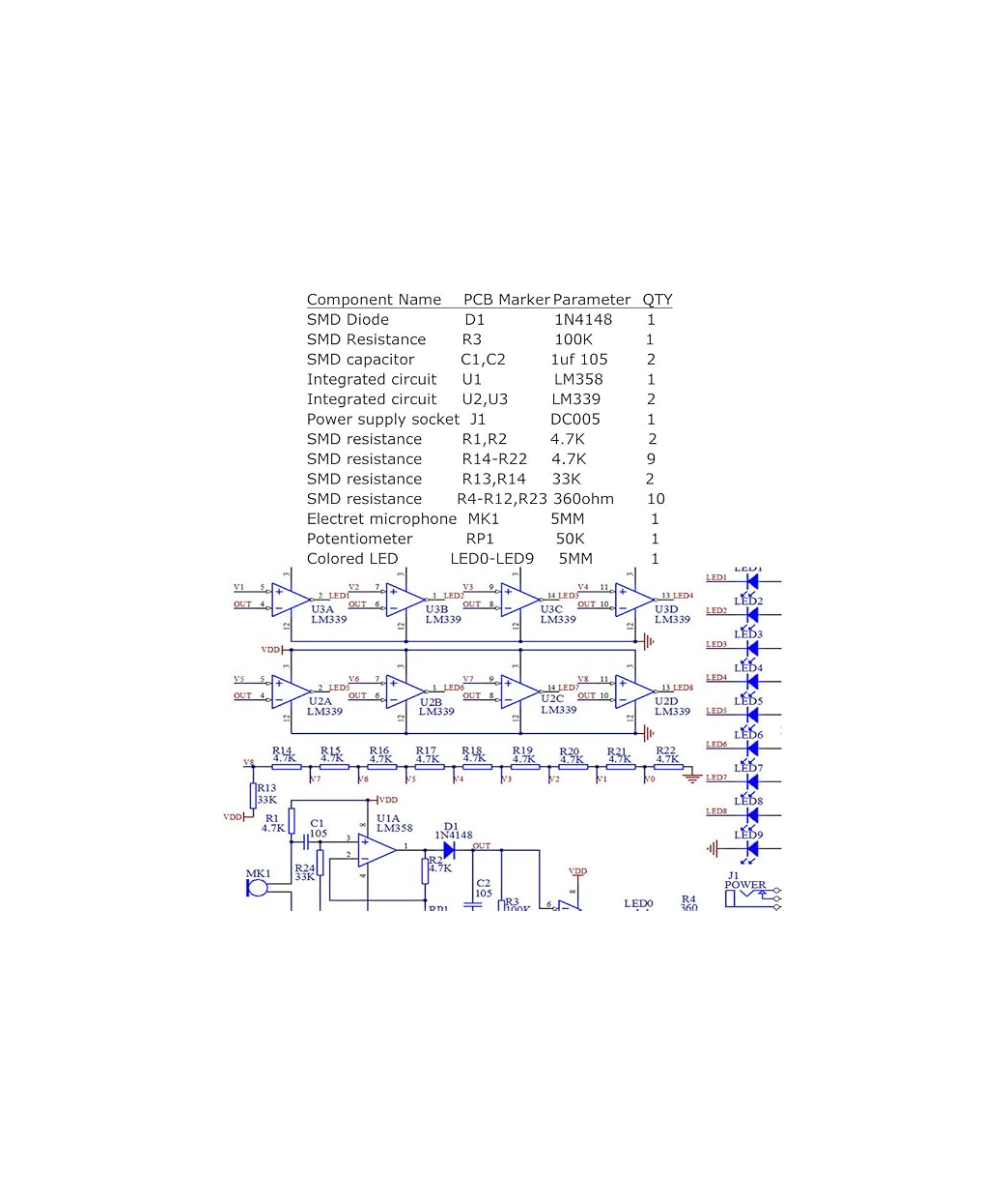

• Manual de usuario: Diagrama del circuito e instrucciones de montaje paso a paso.

¿Cómo Funciona?

1. Captura del Sonido: El micrófono integrado en la base capta las ondas de sonido ambientales (música, voces o golpes de ritmo).

2. Amplificación de Señal: El circuito integrado LM358 recibe los pequeños impulsos eléctricos generados por el micrófono y los amplifica para que el sistema pueda procesarlos adecuadamente.

3. Comparación y Medición: El circuito principal (LM339) actúa como un comparador de voltaje. Divide la señal de audio recibida en diferentes niveles de intensidad eléctrica.

4. Activación Visual: Si el sonido es suave, solo se encenderán los LED de la base. A medida que el volumen aumenta, el voltaje sube y el circuito integrado ordena encender los LED de las posiciones superiores de forma escalonada, simulando una columna que "sube y baja" al ritmo exacto de la música.

5. Efecto de Caída de Pico (Retardo): Los condensadores del circuito retienen momentáneamente una pequeña carga eléctrica. Esto hace que la parte superior de la columna caiga con un ligero retraso suave en lugar de apagarse bruscamente, dando una transición visual mucho más fluida e intuitiva.

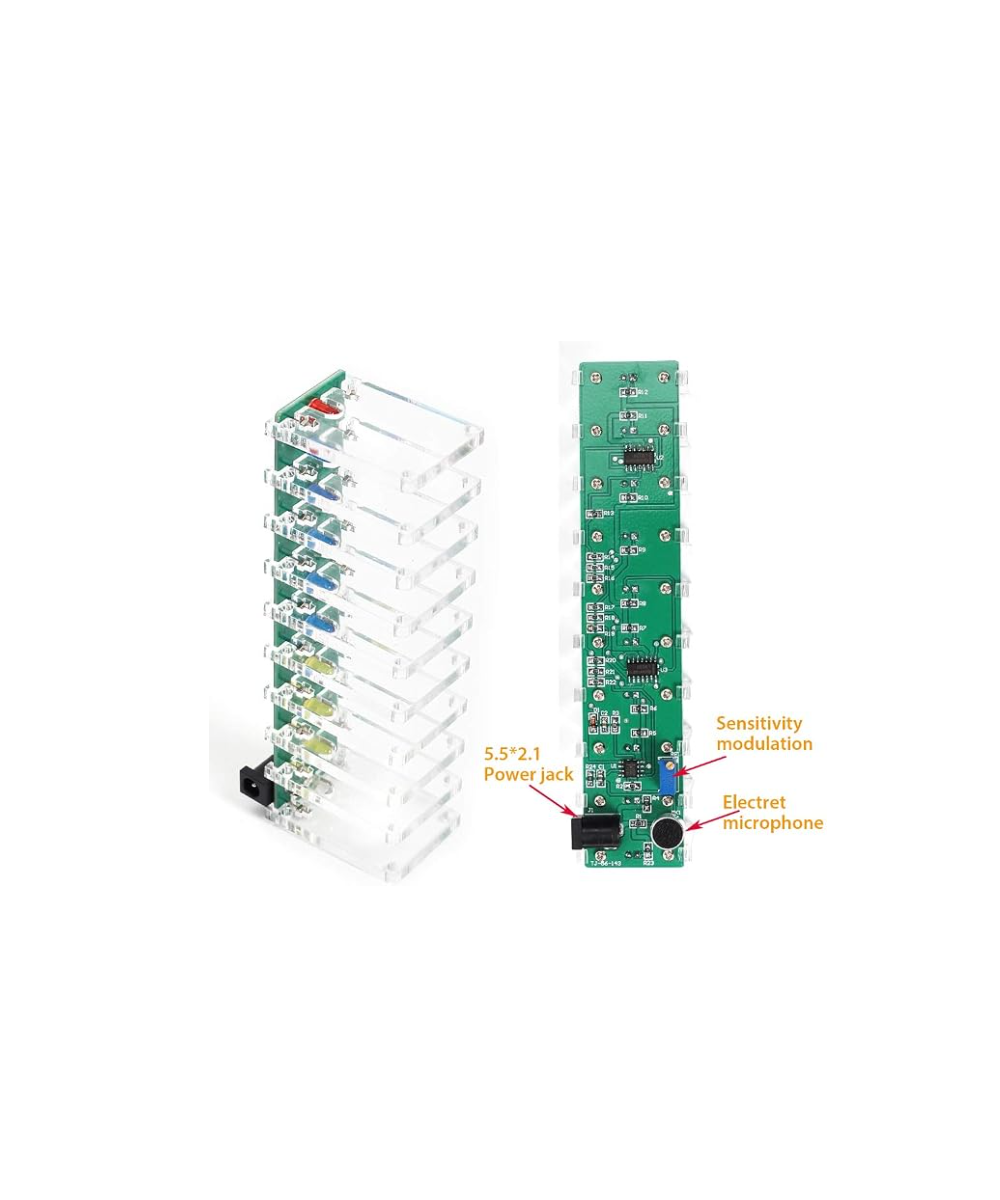

Para calibrarlo a tu gusto, el kit incluye un potenciómetro ajustable (tornillo giratorio) en la placa que te permite subir o bajar la sensibilidad de detección en entornos ruidosos o muy silenciosos.
