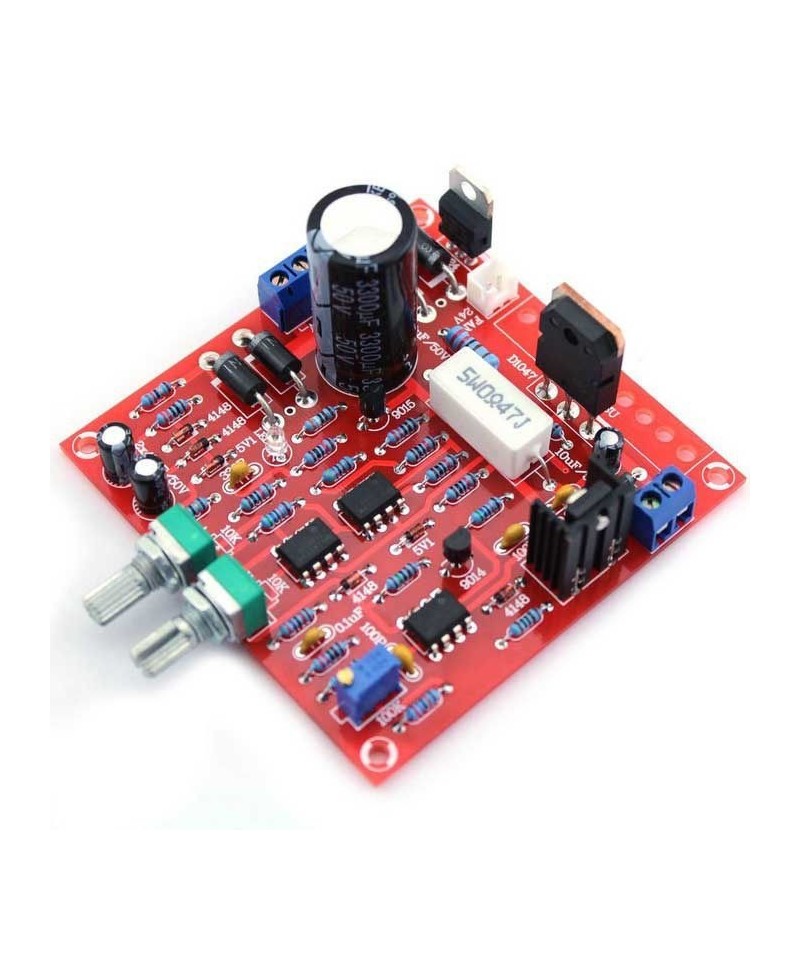

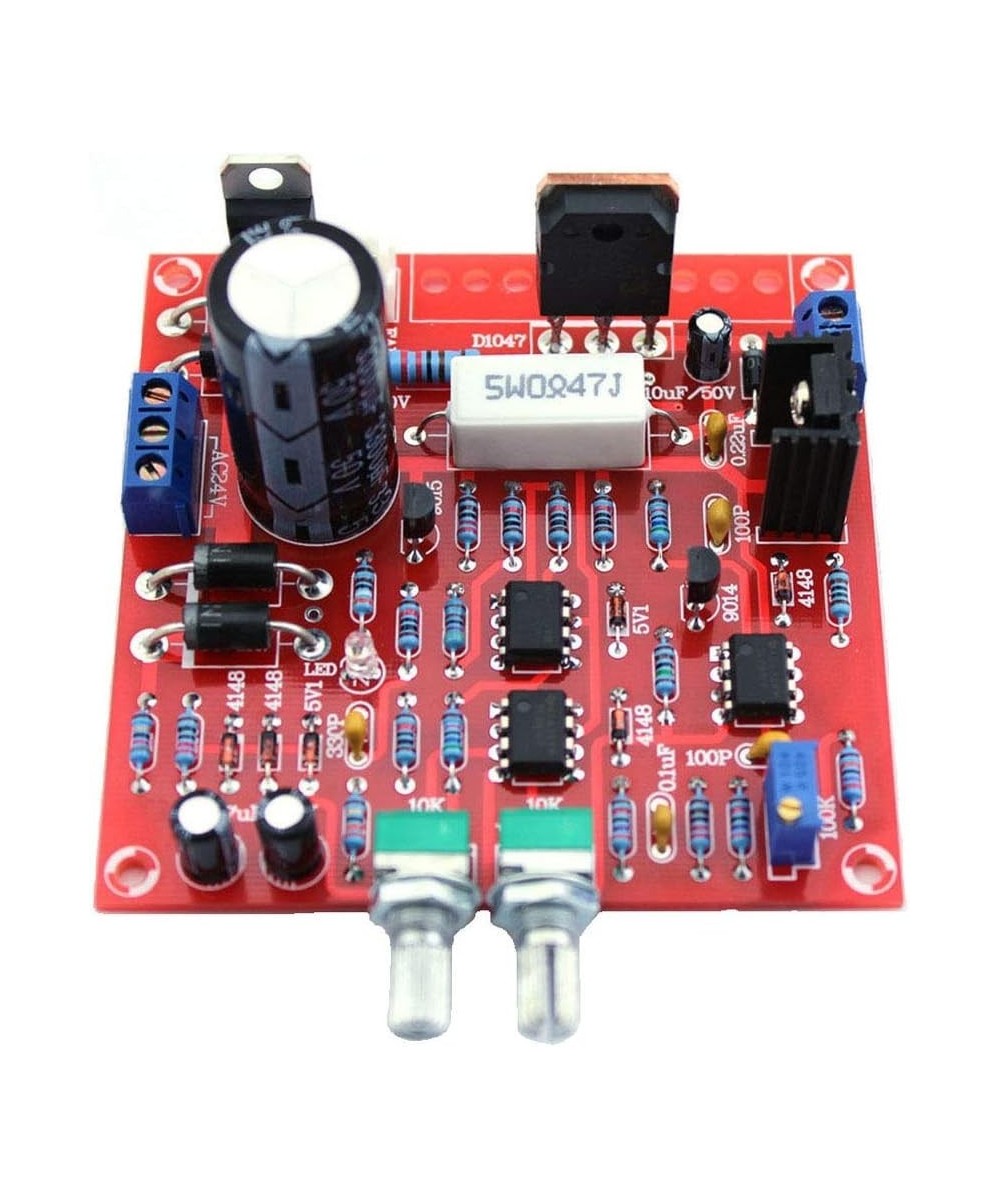

Proyecto de electrónica fuente variable DIY

Descripcion:

Fuente de alimentación regulada por CC de alta calidad cuyo voltaje de salida es continuamente ajustable de 0 a 30 V.

Incluye un circuito para limitar la corriente de salida que permite que la corriente de salida se pueda ajustar continuamente de 2 mA a 3 A.

Proporciona limitación de corriente, pantalla LED, sobrecarga y protección contra cortocircuitos.

Fácil de instalar y mantener.

Nota:

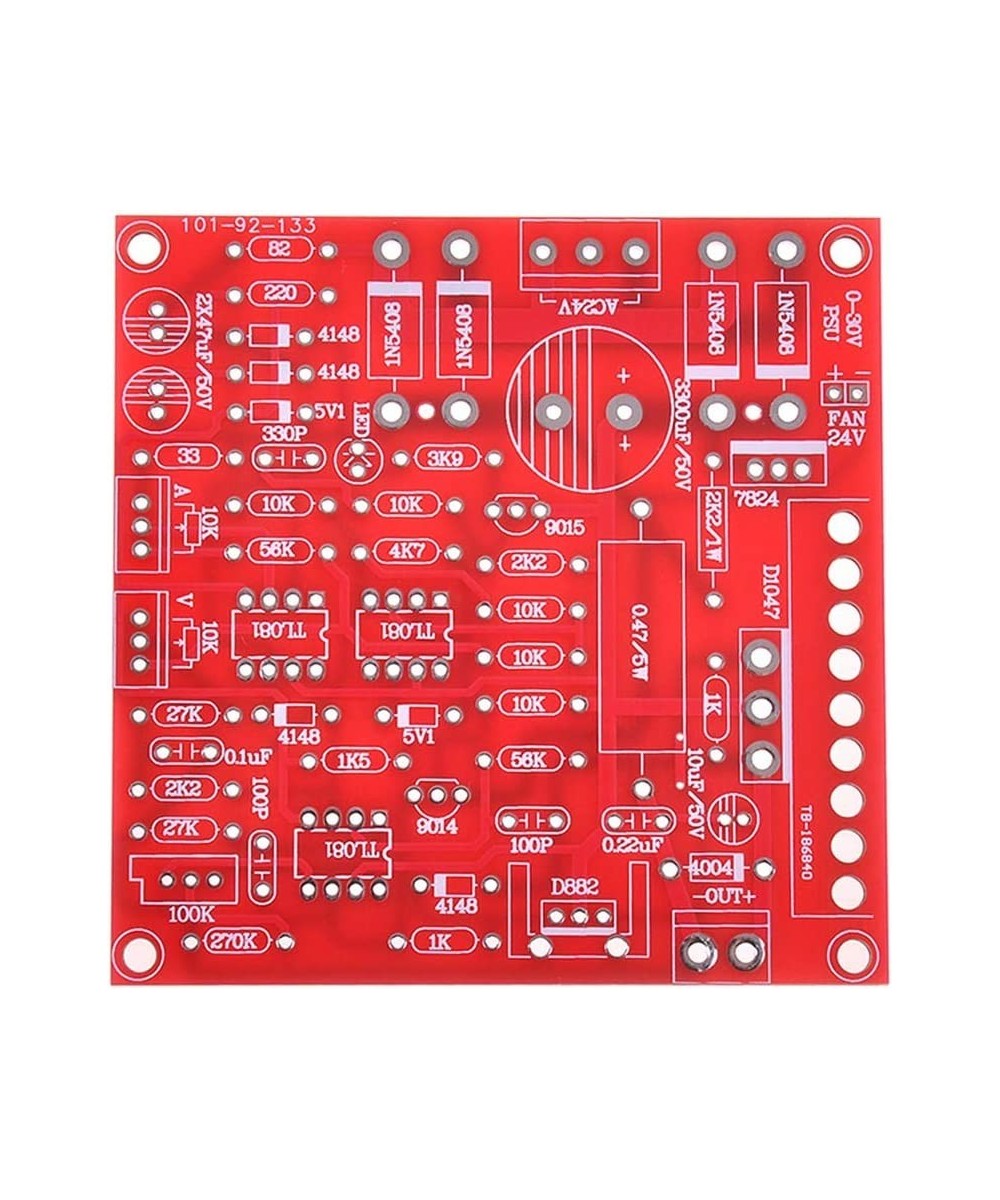

Instala las resistencias y diodos de acuerdo con el diagrama de PCB. Asegúrate de que los valores de resistencia, los modelos de diodos y la dirección de instalación sean correctos.

Instala otros componentes de pequeño a grande, bajo a alto.

La imagen del proceso de prueba es solo para referencia, prevalece en especie.

Especificaciones:

Material: PCB

Color: rojo

Voltaje de entrada: 24 V CA

Corriente de entrada: máximo 3 A.

Voltaje de salida: 0-30 V (continuamente ajustable)

Corriente de salida: 2 mA-3 A (continuamente ajustable)

Ondulación de voltaje de salida: máximo 0.01%

Tamaño del artículo montado: 3.5 x 3.3 x 1.4 in / 3.5 x 3.4 x 1.4 pulgadas

Tamaño del paquete: 5.9 x 4.3 x 0.8 in.

Peso del paquete: 86 g/3 oz

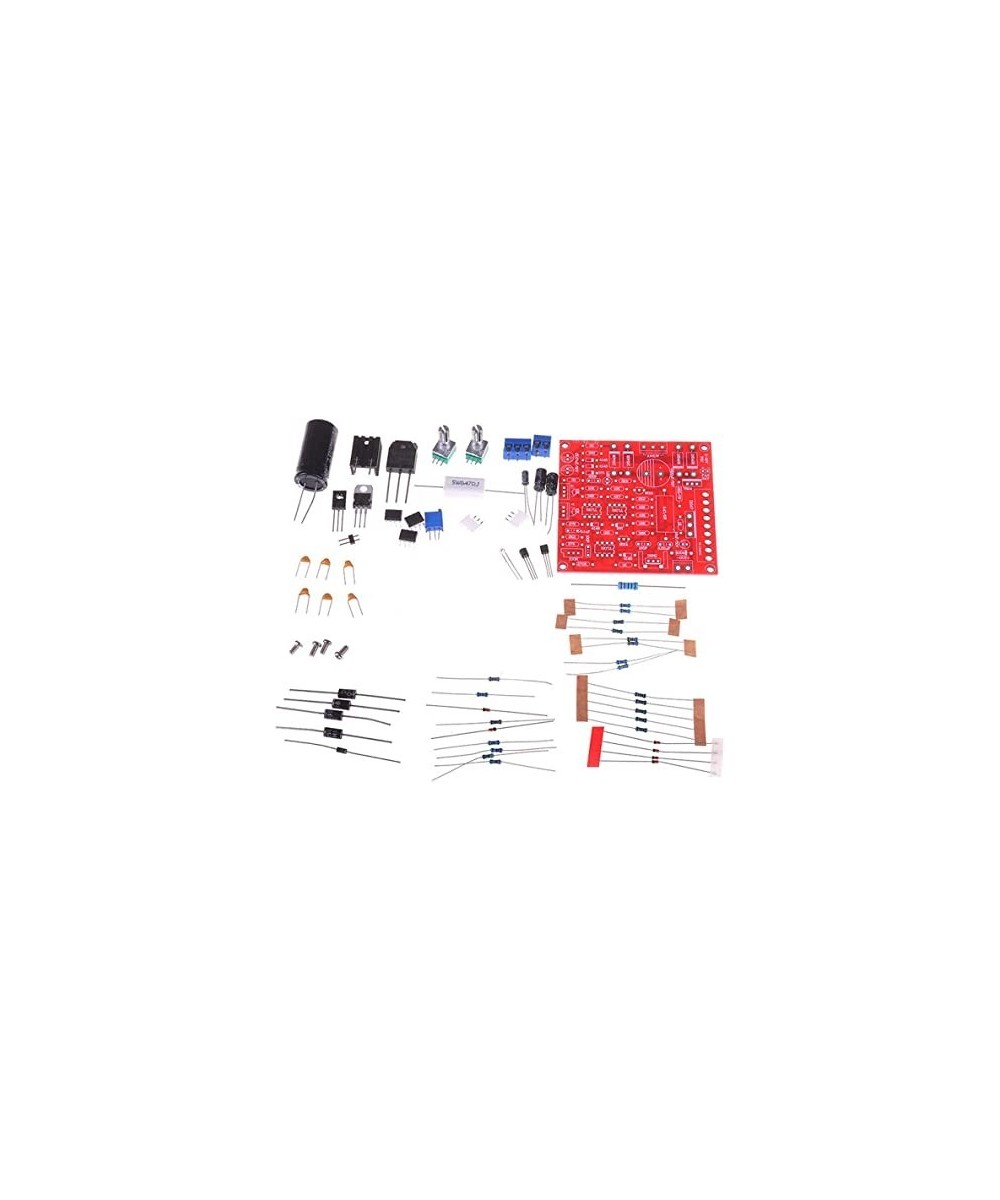

incluye:

1x Proyecto de electrónica fuente variable DIY
