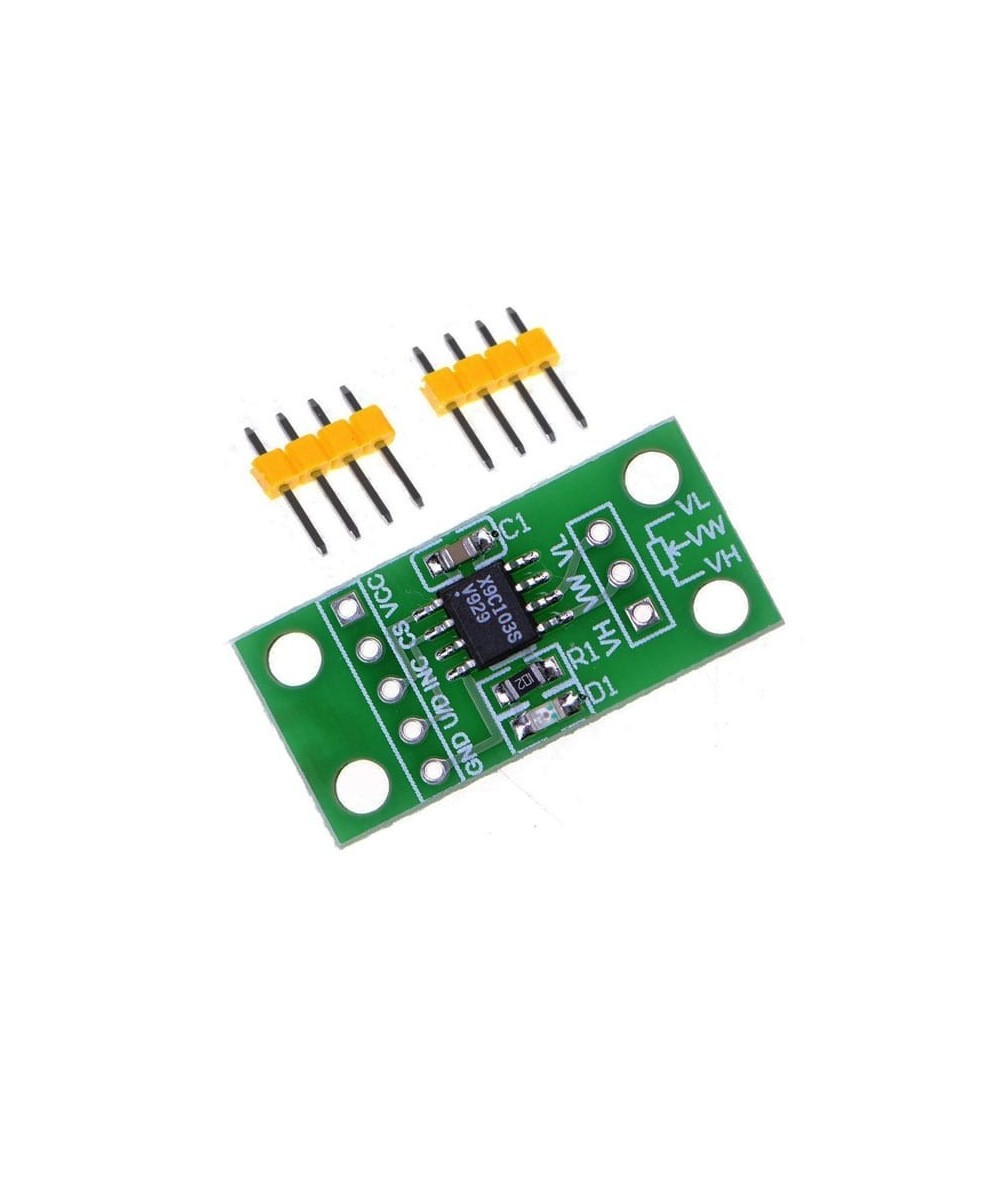

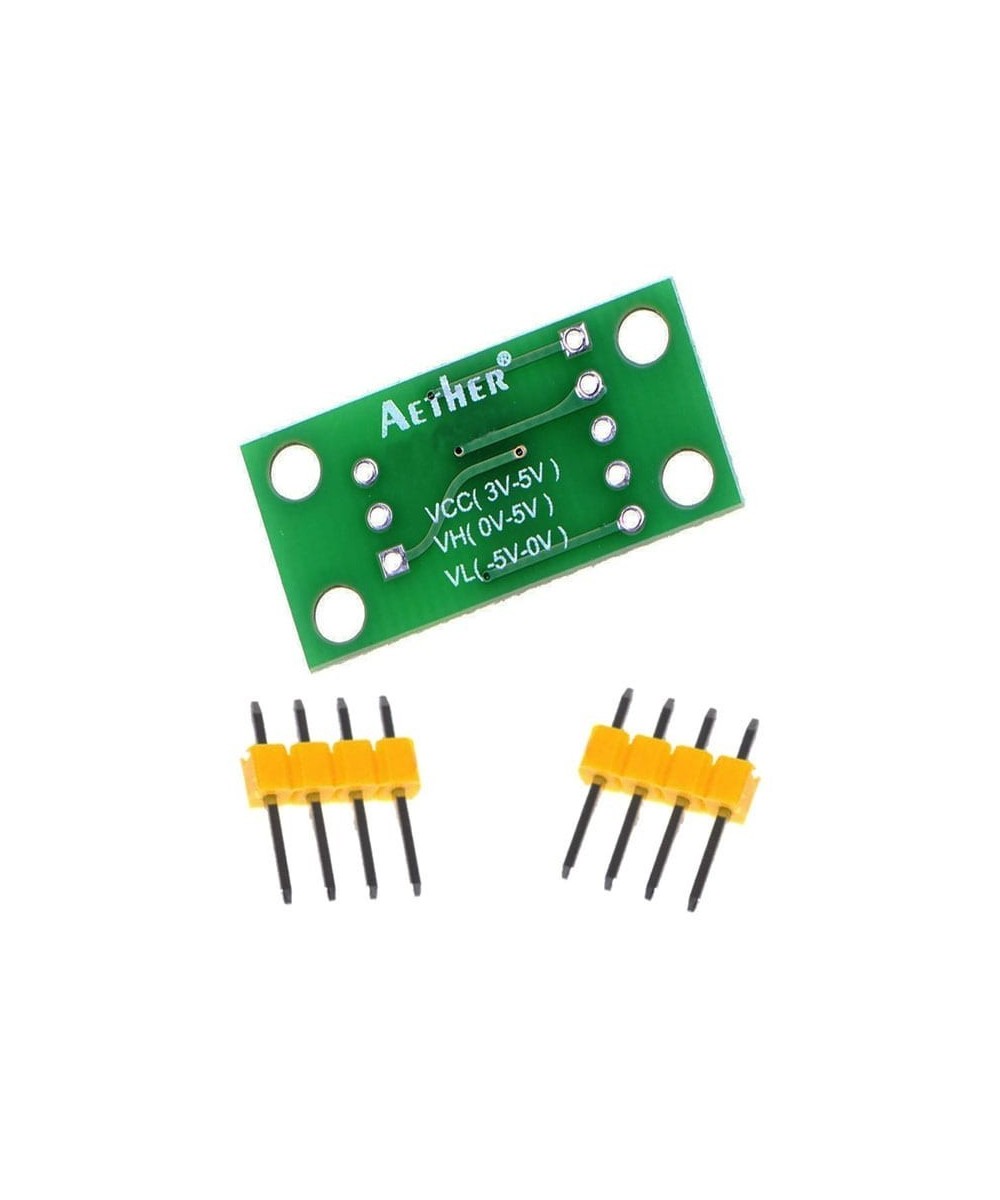

Modulo Potenciometro Digital X9C103S

Descripción:

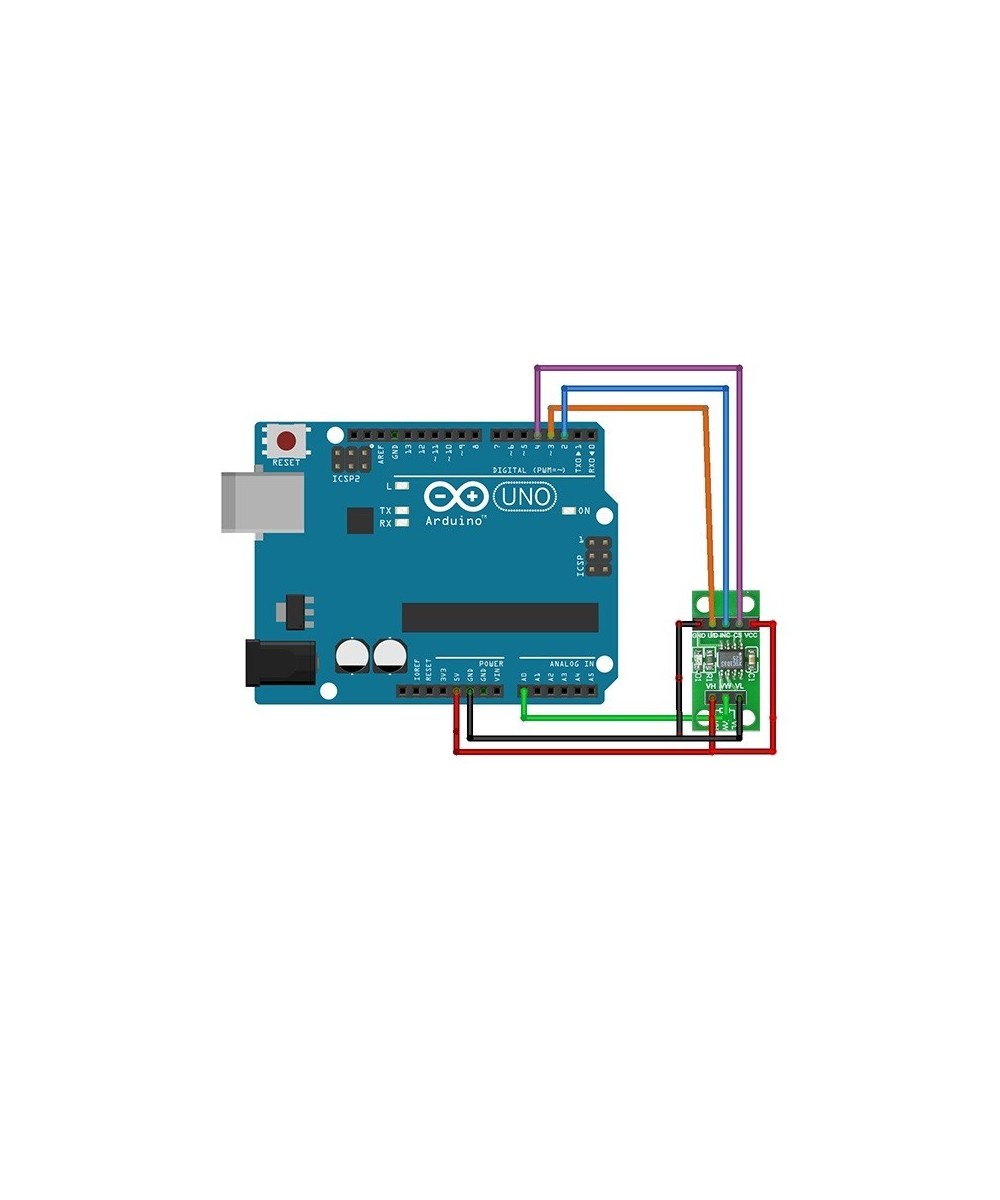

El Potenciómetro digital X9C103S es  un circuito integrado que tiene la capacidad de variar su resistividad a través de una señal digital. Pertenece a una familia de CI del modelo X9C103S, entre la «C» y la «P» se coloca una numeración. En este caso es 103, lo que significa 10×10^3. Eso equivale a 10000 Ohm, es decir, 10KOhm de 100 pasos. Este dispositivo puede variarse digitalmente desde un Arduino o un Rasberry Pi, pudiendo almacenar la posición actual después de una desconexión en la memoria no volátil y comenzar desde la misma posición al encenderse. Este potenciómetro es tan útil como un tradicional por ejemplo: el control de el volumen, la “iluminación ambiental”, la velocidad de un motor DC, etc. El problema con los potenciómetros tradicionales es el hecho de que su microcontrolador no tiene una forma sencilla de interactuar con ellos. Los potenciómetros digitales resuelven ese problema al permitirle controlar un divisor de voltaje con señales digitales. Otra ventaja del potenciómetro digital es que dependiendo al código que utilices puede usarse de manera lineal o logarítmica.

Cómo funciona:

Para poder tener control en nuestro potenciómetro digital es preciso entender como funciona los pines INC, U/D y CS, los cuales nos van a dar el valor para la salida en Vw (WIPER).Con CS en BAJO(LOW) nos ayuda para activar el dispositivo y habilitando a U/D que indica si queremos subir o bajar un paso (ALTO sube, BAJO baja) finalmente el pin INC , este ejecuta el paso al ponerse en estado BAJO. La transición de ALTO a BAJO en INC puede incrementar o decrementar (dependiendo del estado de U/D) un contador de 7 bit. La salida de este contador es para seleccionar para seleccionar uno de cien  posiciones a lo largo de la matriz resistiva.

Caracteristicas:

Voltaje de entrada: 3 a 5V

Potencia:15 mw

Valor resistivo: 10K

Dimensiones: 27 x 13mm

Corriente

- De entrada: 3mA

- En reposo: 750 uA

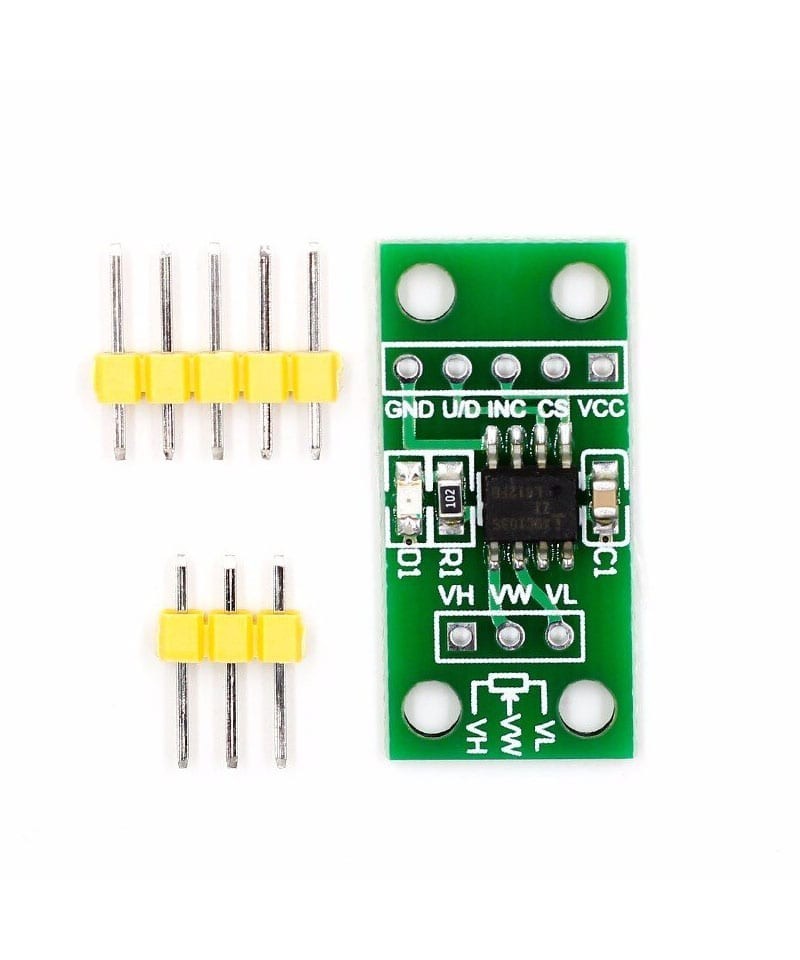

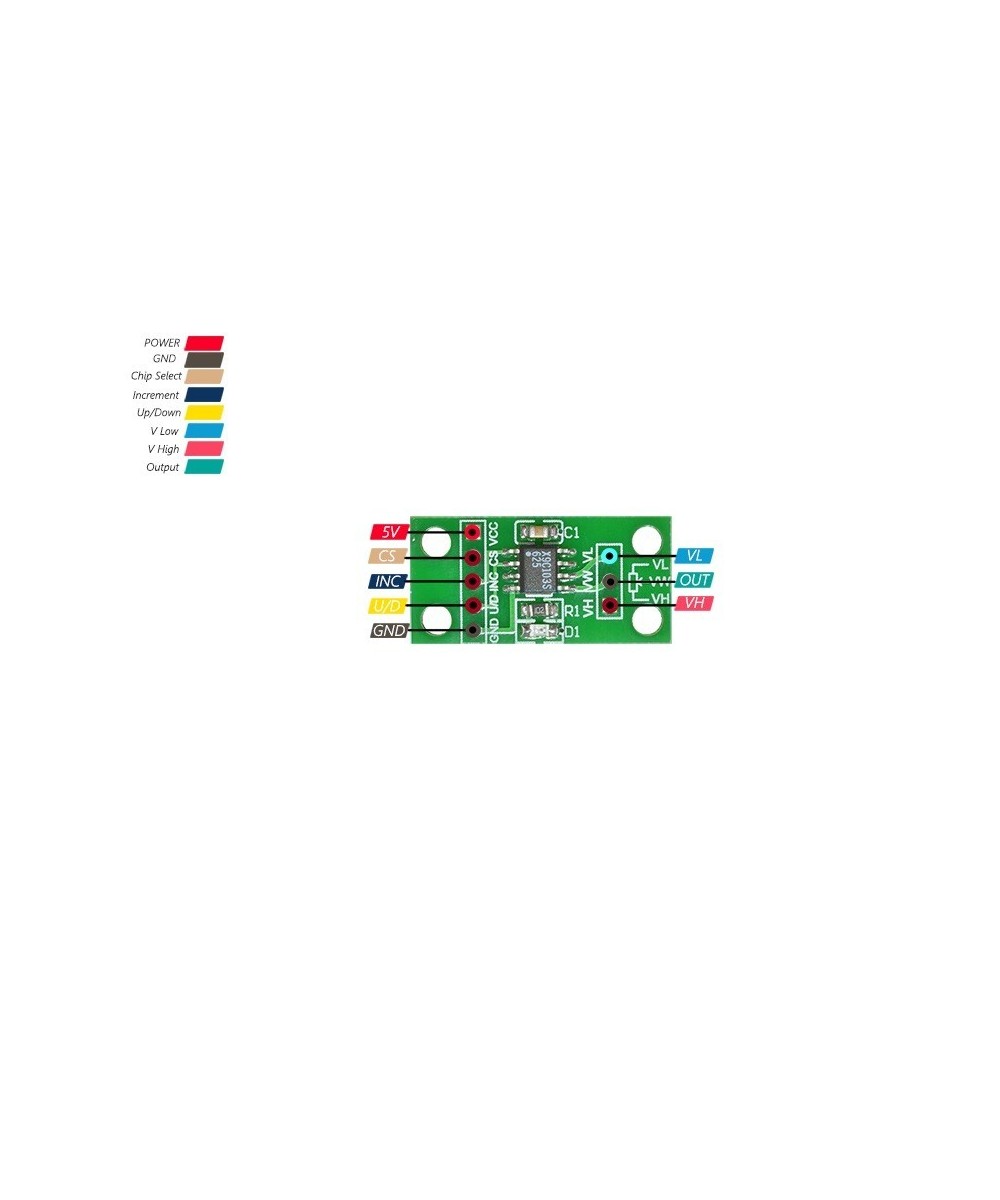

Pinout:

- VCC: Fuente de alimentación del módulo - 5V

- CS: Selección de chip. Activa baja

- INC: Cambio de comando de resistencia

- U / D: Arriba / Abajo. Ajuste de resistencia

- GND: tierra

- VL: voltaje bajo

- VW: Voltage Wiper es la salida de voltaje del contacto del limpiaparabrisas ajustable

- VH: voltaje alto

Incluye:

1 x Modulo Potenciometro Digital X9C103S
