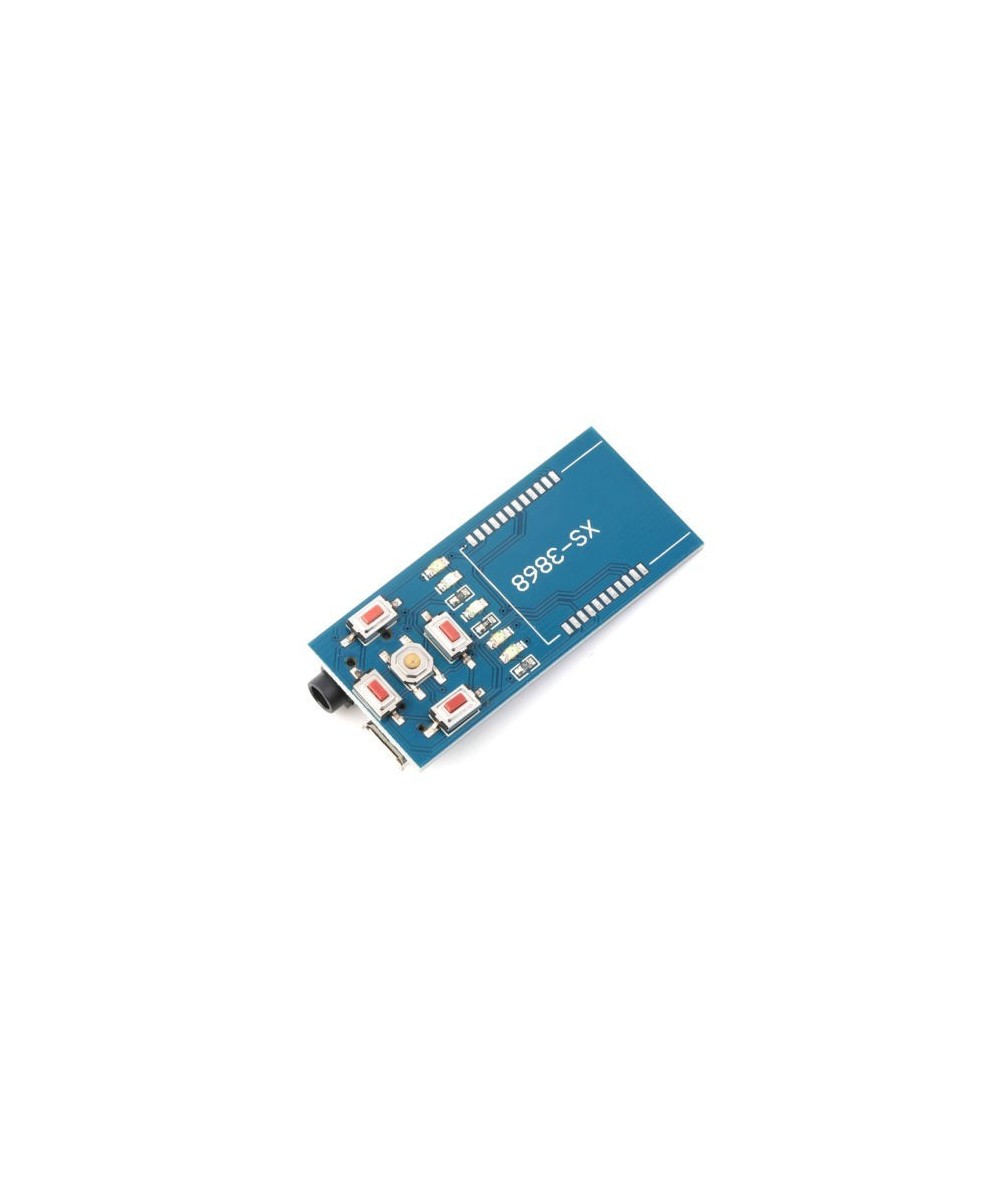

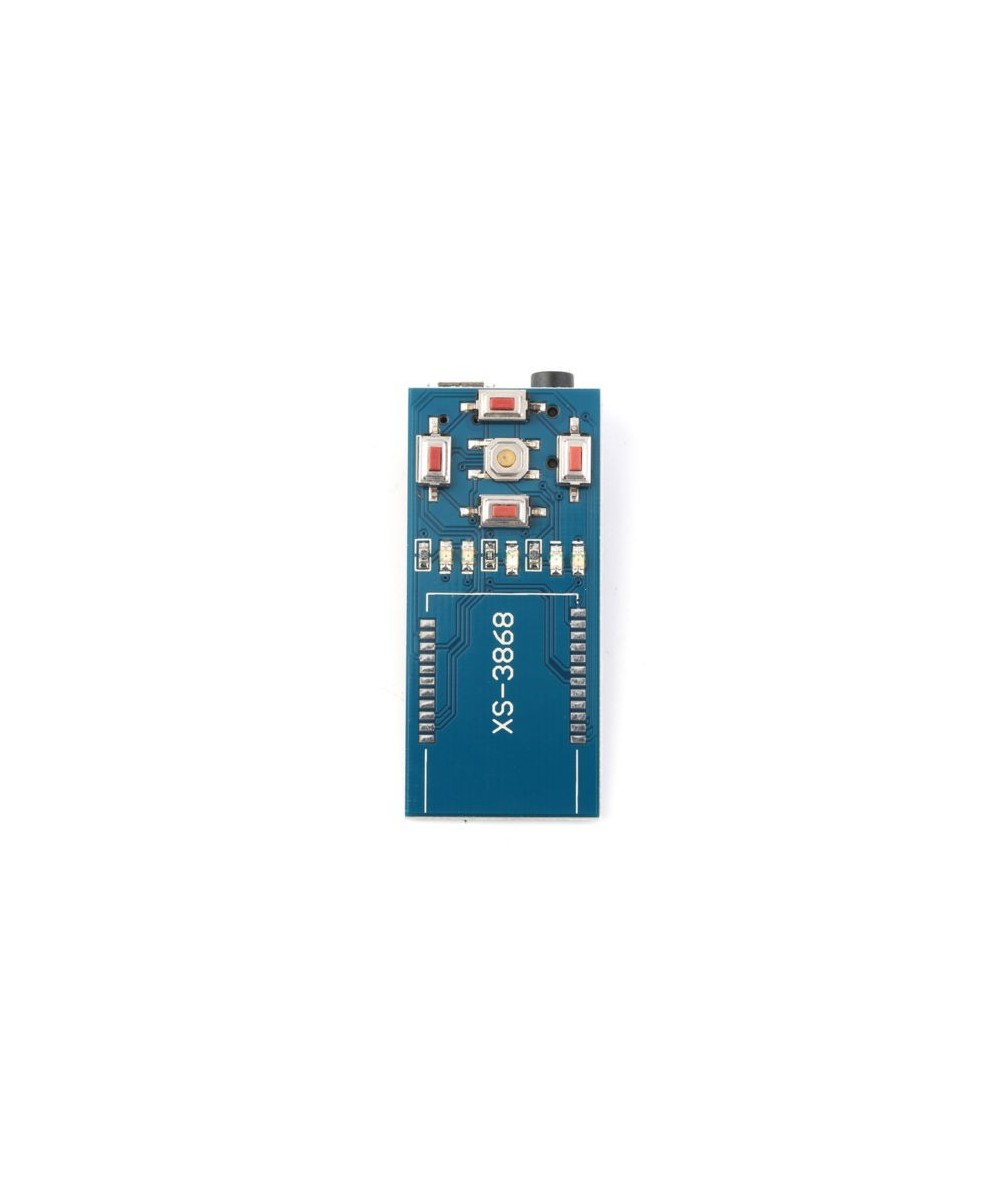

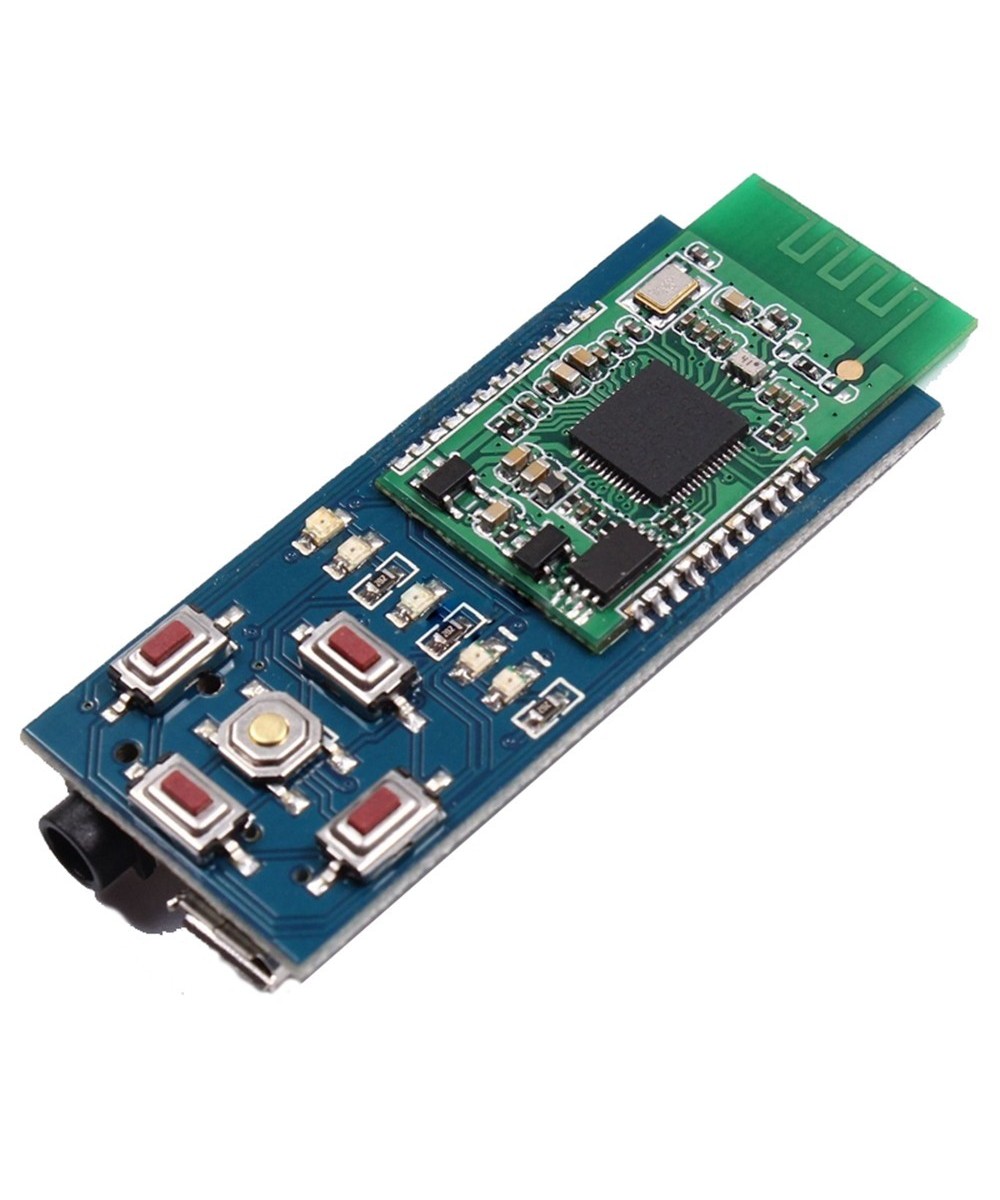

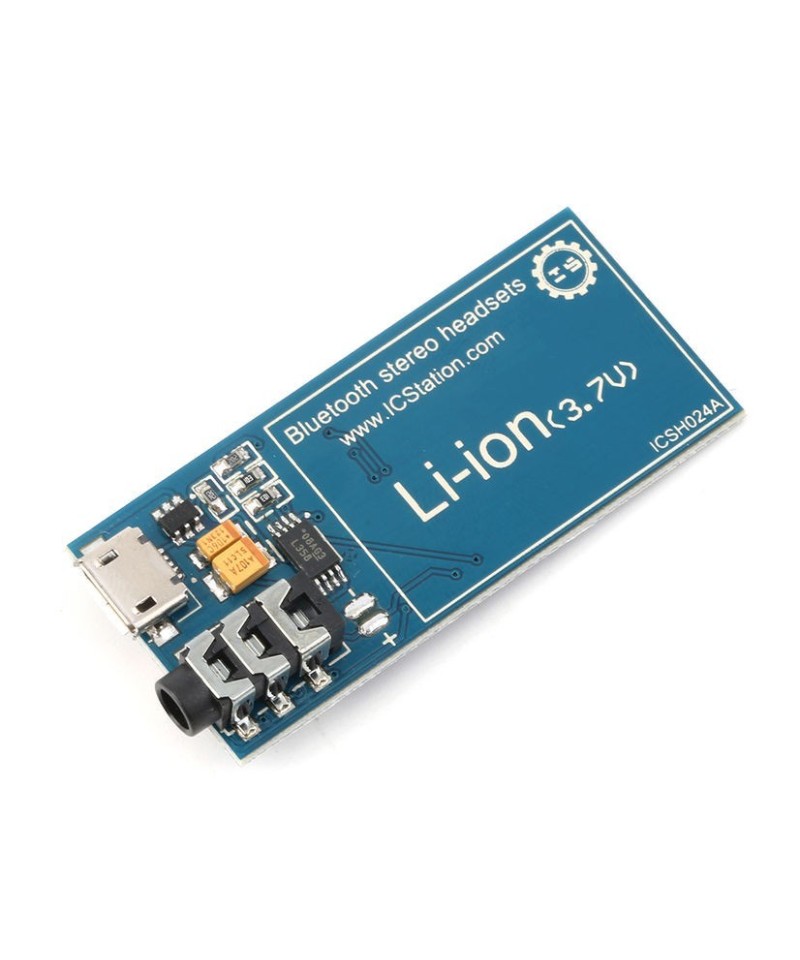

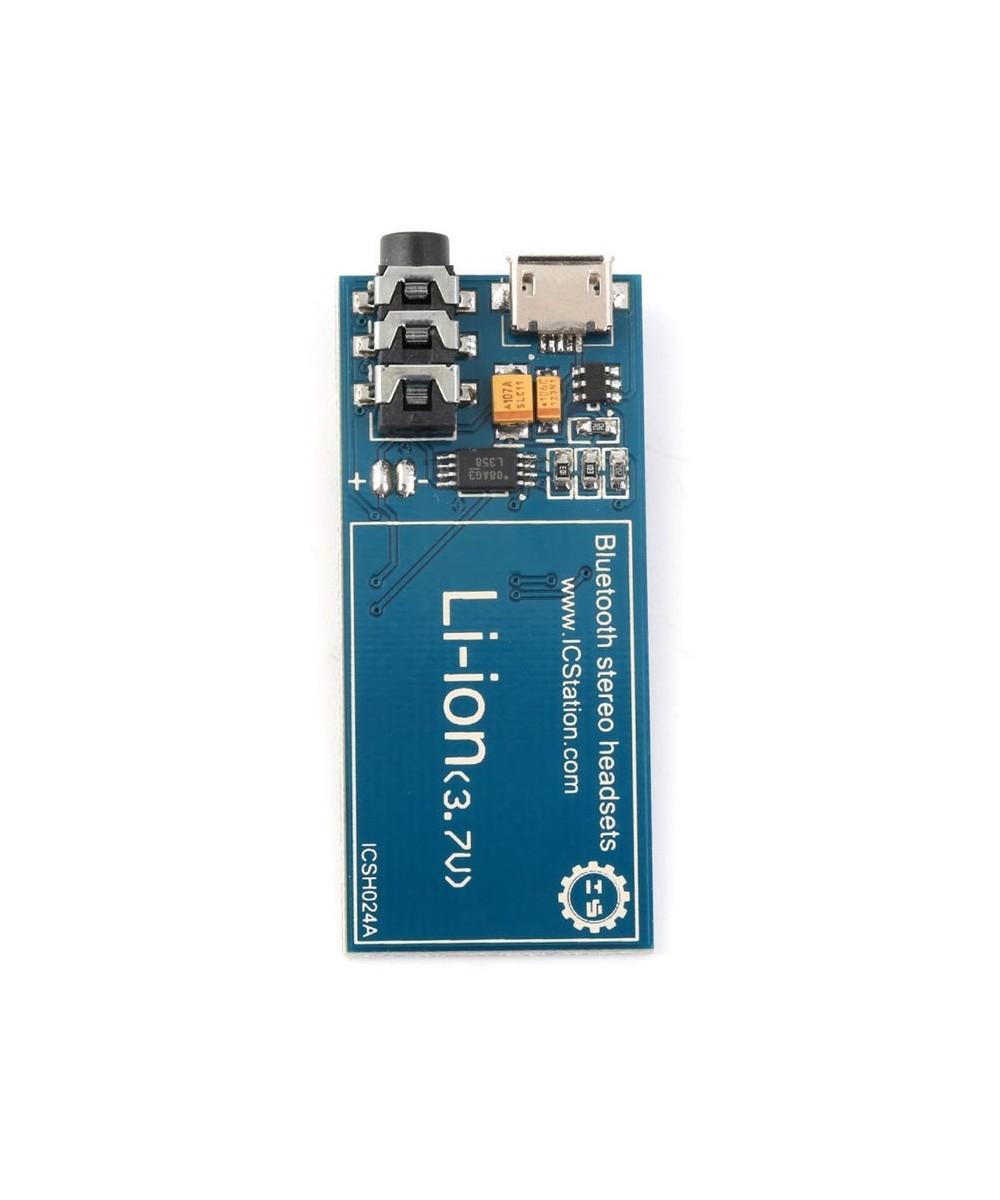

Shield para módulo Bluetooth de audio stereo XS3868

Caracteristicas:

Alta integración, bajo costo, bajo consumo de energía.

cumplir con la especificación Bluetooth2.0

Admite perfiles A2DP V1.2, AVRCP V1.4

EEPROM integrado, se puede configurar para trabajar en modo y parámetros

La salida de audio estéreo puede controlar directamente un altavoz de 40mW 32Ω

Detección de baja tensión

Alcance:

Auriculares estéreo Bluetooth

Estéreo Bluetooth

Presupuesto:

Voltaje de carga USB: 4.2V - 9V

Corriente de carga USB: 400ma

Tensión de alimentación XS-3868: 3.6V - 4.2V

Reproducir música actual: 80MA (MAX)

Con corriente de máquina: menos de 1MA

Tamaño del módulo: 54,5 x 22 mm

    1. Instrucciones de uso
    Las implicaciones de las luces LED:
    D1: recarga
    D2: carga completa
    D3: la batería está baja
    D4: LED1, instrucciones de trabajo bluetooth
    D5: LED2, instrucciones de trabajo bluetooth

    Las implicaciones clave:

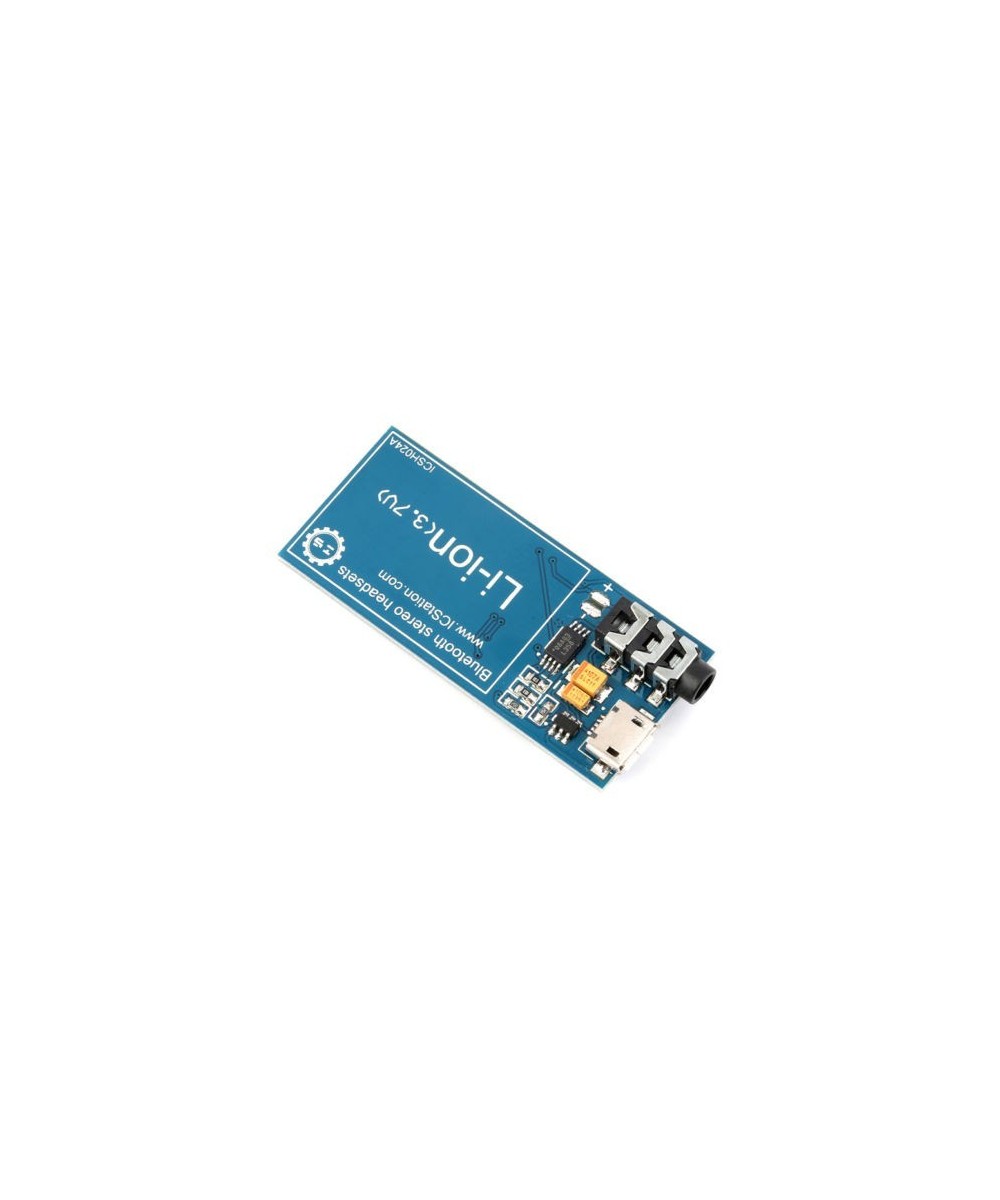

    Como foto 2

    Anterior: una canción
    Siguiente: la próxima canción
    VOL -: la reducción de volumen
    VOL +: volumen más
    Reproducir / Pausa: inicio / Pausa, mantenga presionado el interruptor de la máquina

    Matters que necesitan atención
    1). Al lado de la antena no puede haber metal
    2). Caja de sonido no puede escudo grande

Incluye:

1x Shield para modulo bluetooth de audio
