Descripcion:

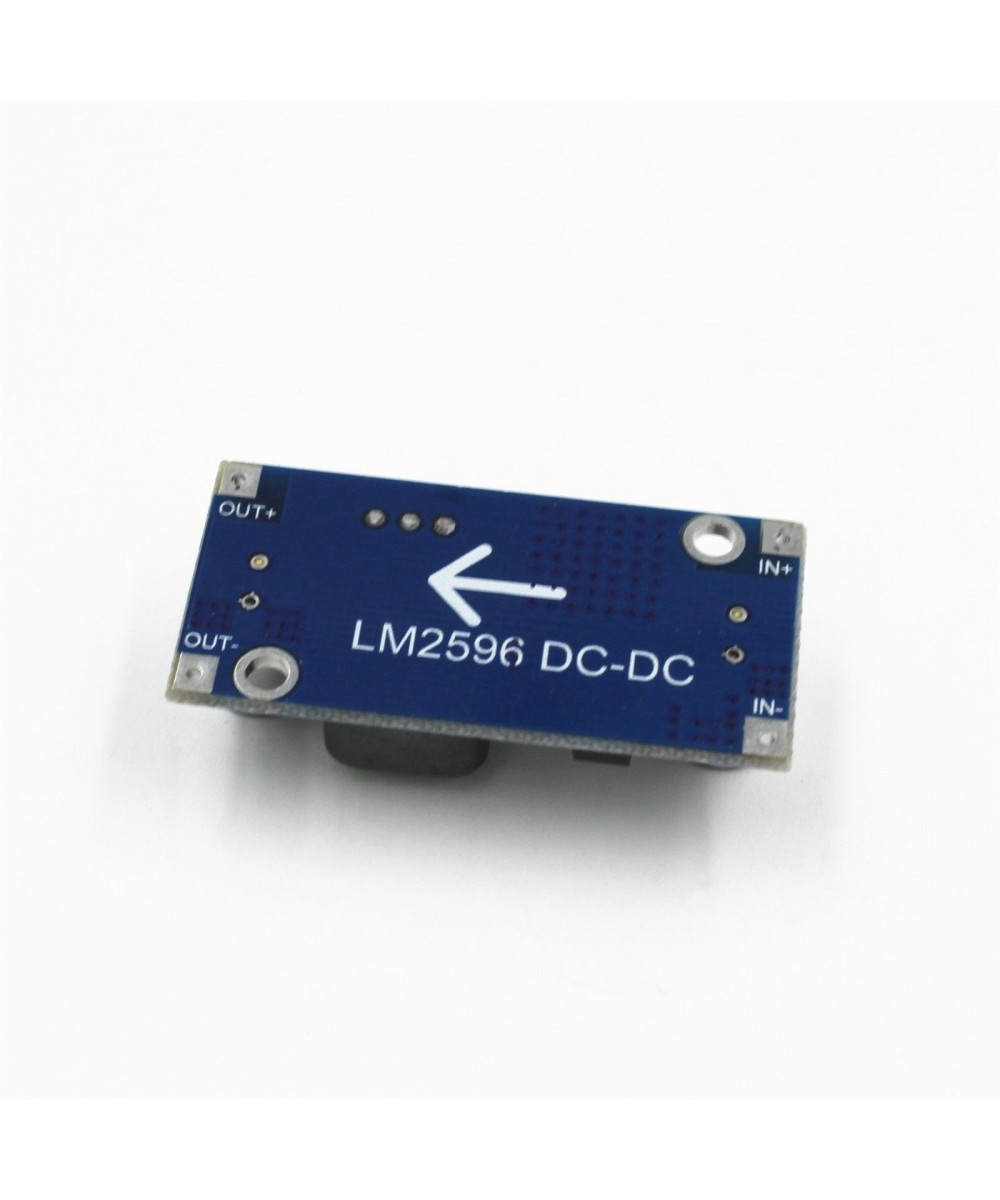

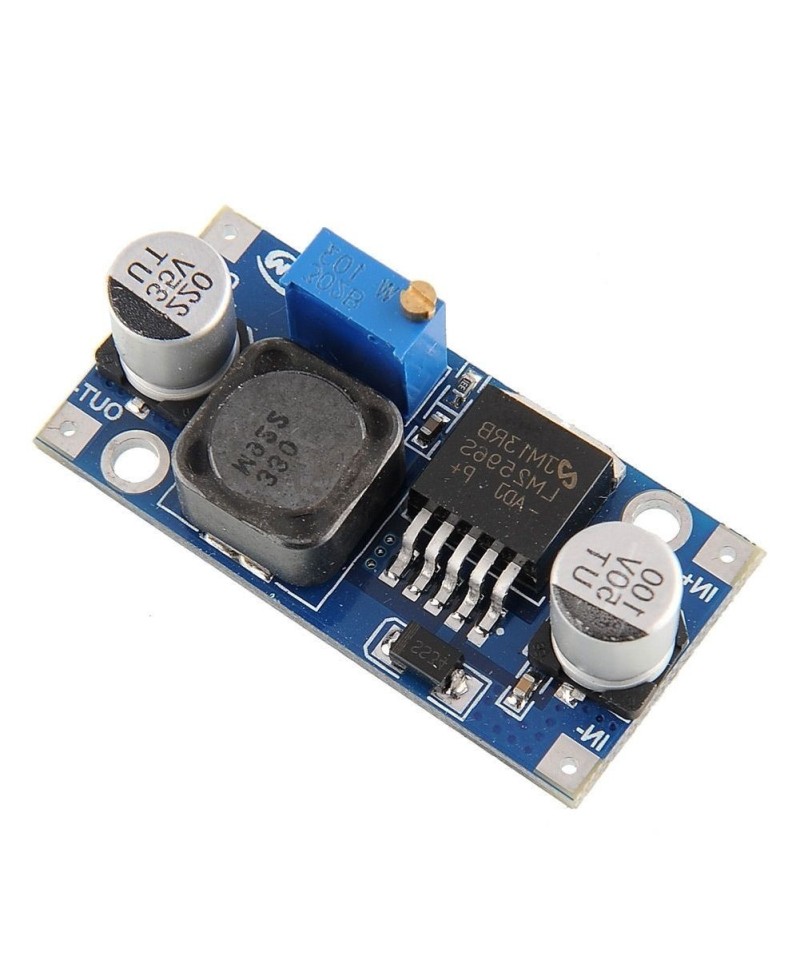

El convertidor de voltaje DC-DC Step-Down 2A LM2596 tiene como función entregar un voltaje de salida constante inferior al voltaje de entrada frente a variaciones del voltaje de entrada o de carga. Soporta corrientes de salida de hasta 3A, voltaje de entrada entre 4.5V a 40V y voltaje de salida entre 1.23V a 37V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta.
El convertidor DC-DC LM2596 es un regulador de tipo conmutado reductor (Step-Down o Buck) con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Permite obtener un voltaje regulado a partir de una fuente con un voltaje mayor, por ejemplo: obtener 5V, 3.3V, 1.8V a partir de una fuente o batería de 12V. Para asegurar un buen funcionamiento el nivel de voltaje de entrada debe ser superior al nivel de voltaje de salida por lo menos en 1.5V, ya que de no ser así, se presentaría problemas de eficiencia y rendimiento. Es capaz de manejar una carga de hasta 3A, cuando se emplee para una corriente superior a 2A es recomendable adicionar un disipador de calor.
ESPECIFICACIONES TÉCNICAS
Convertidor DC-DC Buck: LM2596
Voltaje de entrada: 4.5V a 40V DC
Voltaje de salida: 1.23V a 37V DC
V. salida ajustable (el voltaje de entrada debe tener al menos 1.5V más que la salida).
Corriente de Salida: máx. 3A, 2.5A recomendado (usar disipador para corrientes mayores a 2A).
Potencia de salida: 25W
Eficiencia de conversión: 92%
Regulación de carga: S (I) ≤ 0.5%.
Regulación de voltaje: S (u) ≤ 0.5%.
Frecuencia de Trabajo: 150KHz
Ripple en la salida: 30mV (máx.) 20M bandwidth
Protección de sobre-temperatura: SI (apaga la salida)
Protección de corto circuito: SI (hasta 5A)
Protección limitadora de corriente: SI
Protección frente a inversión de polaridad: NO
Dimensiones: 43mm*21mm*13mm
APLICACIONES
Regulador de voltaje para Batería automotriz (12V o 24V)
Fuentes de alimentación
Robótica móvil, drones
Cargador de celular USB
Contenido:
1 x Estabilizador / regulador descendente DC-DC LM2596 1.23-37V 2A
