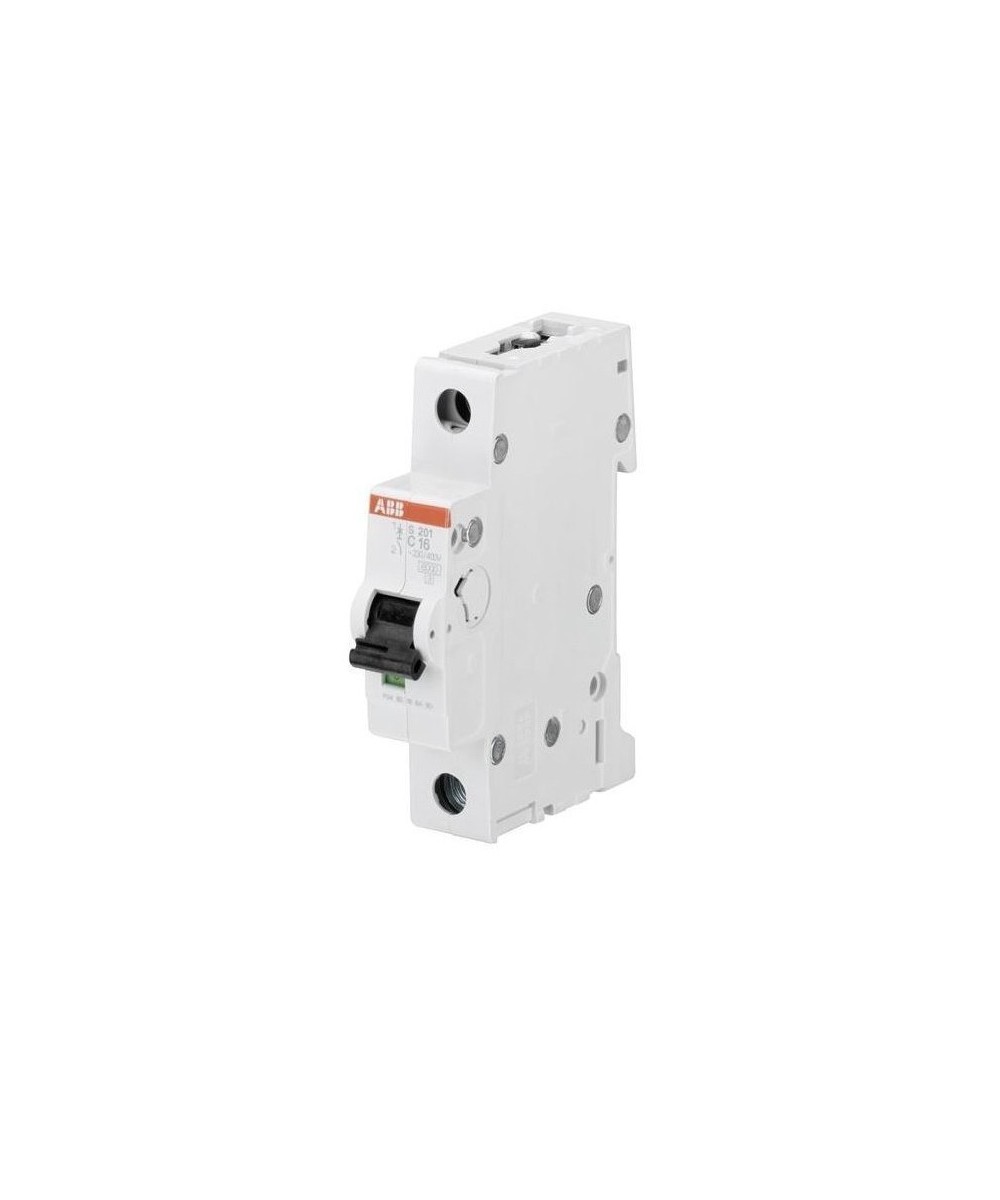

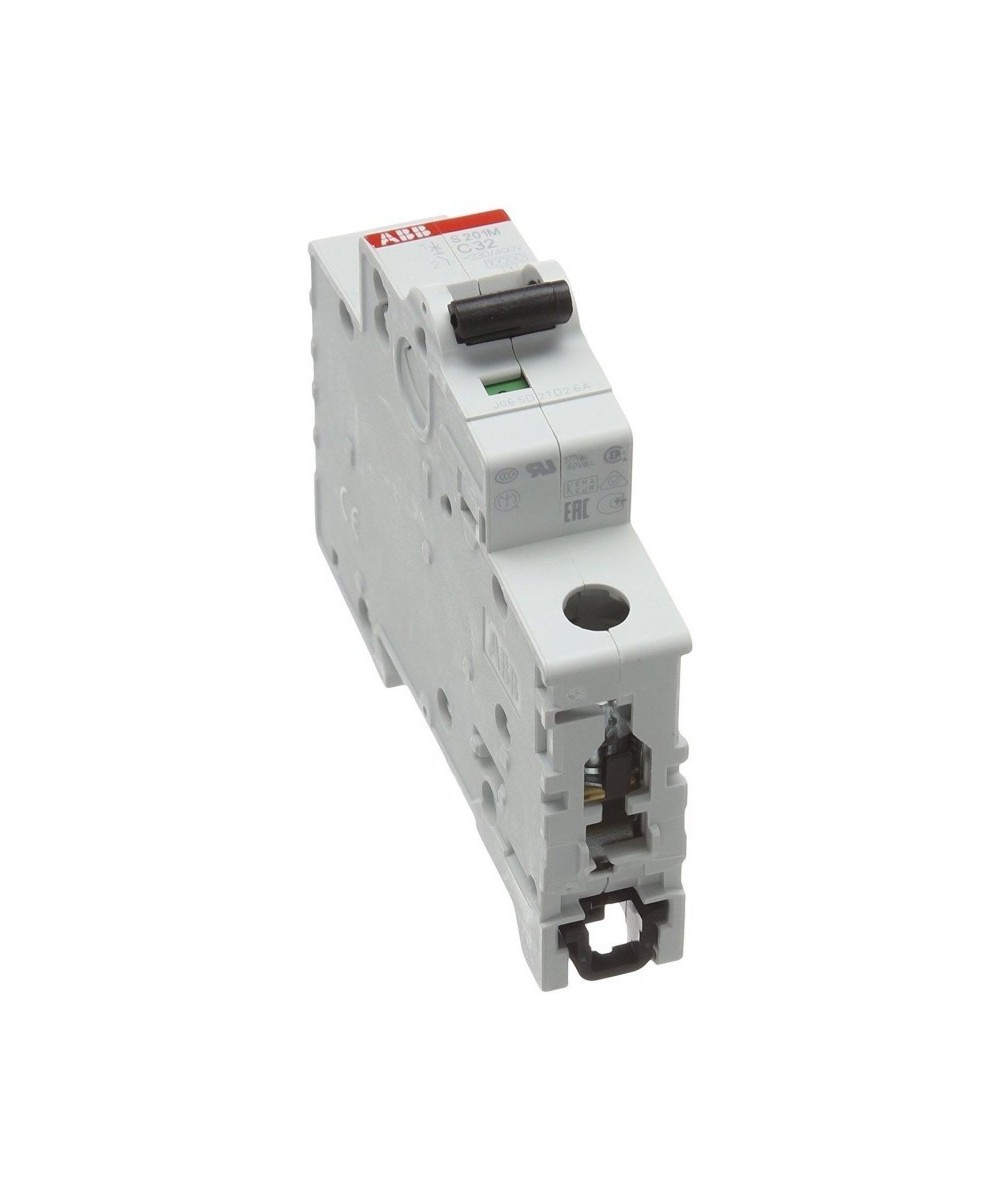

Interruptor de Energía Breaker

Descripción:

Los interruptores automáticos en miniatura System pro M compact S200 tienen limitación de corriente. Tienen dos mecanismos de disparo diferentes, el mecanismo de disparo térmico retardado para protección contra sobrecargas y el mecanismo de disparo electromecánico para protección contra cortocircuitos. Están disponibles en diferentes características (B, C, D, K, Z), configuraciones (1P, 1P + N, 2P, 3P, 3P + N, 4P), capacidades de ruptura (hasta 6 kA a 230/400 V CA) ) y corrientes nominales (hasta 63A). Todos los MCB de la gama de productos S200 cumplen con IEC / EN 60898-1, IEC / EN 60947-2, UL1077 y CSA 22.2 No. 235, permitiendo el uso para aplicaciones residenciales, comerciales e industriales. El contacto auxiliar de ajuste inferior se puede montar en S200 para ahorrar un 50% de espacio.

Interruptor automático en miniatura ABB, Serie: S200, 277/480 VCA, 10 A, 2.1 W, 50/60 Hz, Interrupción de 6 kA, Disparo magnético térmico, Disparo de 3 a 5 A, 1 polo, Actuador de palanca, Tornillo, 18 a 4 AWG / 18 a 8 AWG Cable, IP20, Montaje en riel DIN, -25 a 55 grados C, 88 mm H x 17.5 mm W x 69 mm D, Gris claro

Especificaciones:

Tipo: Baja Tensión

Número de polos: 1

Clasificación de voltaje: 277 / Y480 VCA, 110 VCC

Clasificación de amperaje: 10 A

Clasificación de frecuencia: 50/60 Hz

Tipo de viaje: C-Curve Magnético Térmico

Clasificación de interrupción: 6 kA

Temperatura de funcionamiento: -25 a +55 grados Celsius

Ancho: 17.5 milímetros

Altura: 88 milímetros

Nombre de la marca: ABB

características especiales: montaje en riel DIN, terminales seguros para dedos y terminales multifunción

Características:

El MCB de alto rendimiento proporciona protección compacta suplementaria, limitadora de energía, circuito

Rápido tiempo de descanso

Sistema de conexión de bus

Terminales seguros para los dedos

Adecuado para alimentación inversa

Diseñado para usar con corrientes de arranque medianas magnéticas como paneles de iluminación y control

Para uso con cargas resistivas

Tipo de terminal de tornillo: terminal bidireccional de elevación de cilindros a prueba de fallos

Con dispositivo de disparo termomagnético.

Tipo de actuador - Aislamiento grupo II, negro, sellable

Curva de viaje c

3 - 5 A magnética y 1.13 - 1.45 A térmica.

Conductor 18 - 4 AWG, barra colectora 18 - 8 AWG

Incluye:

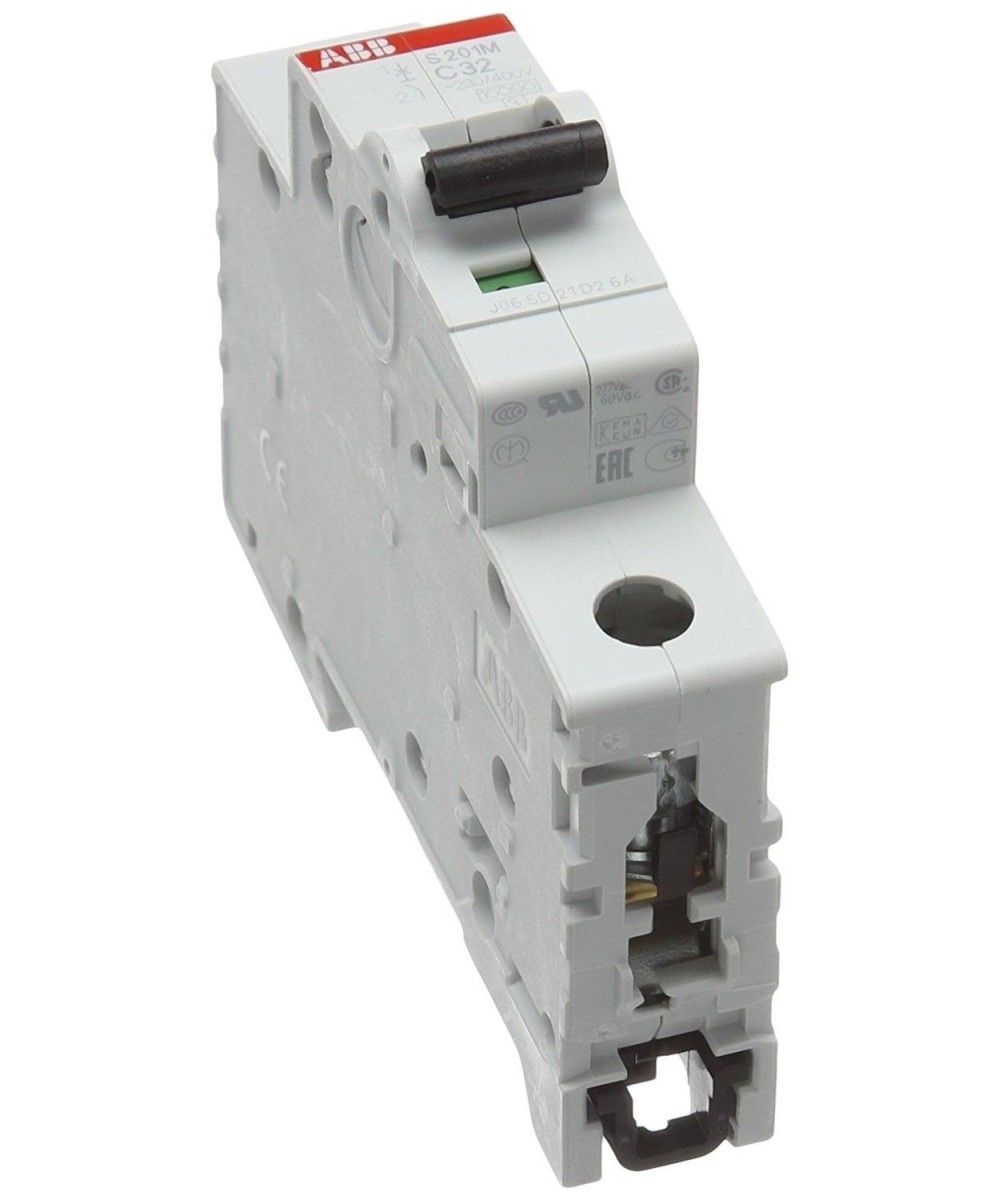

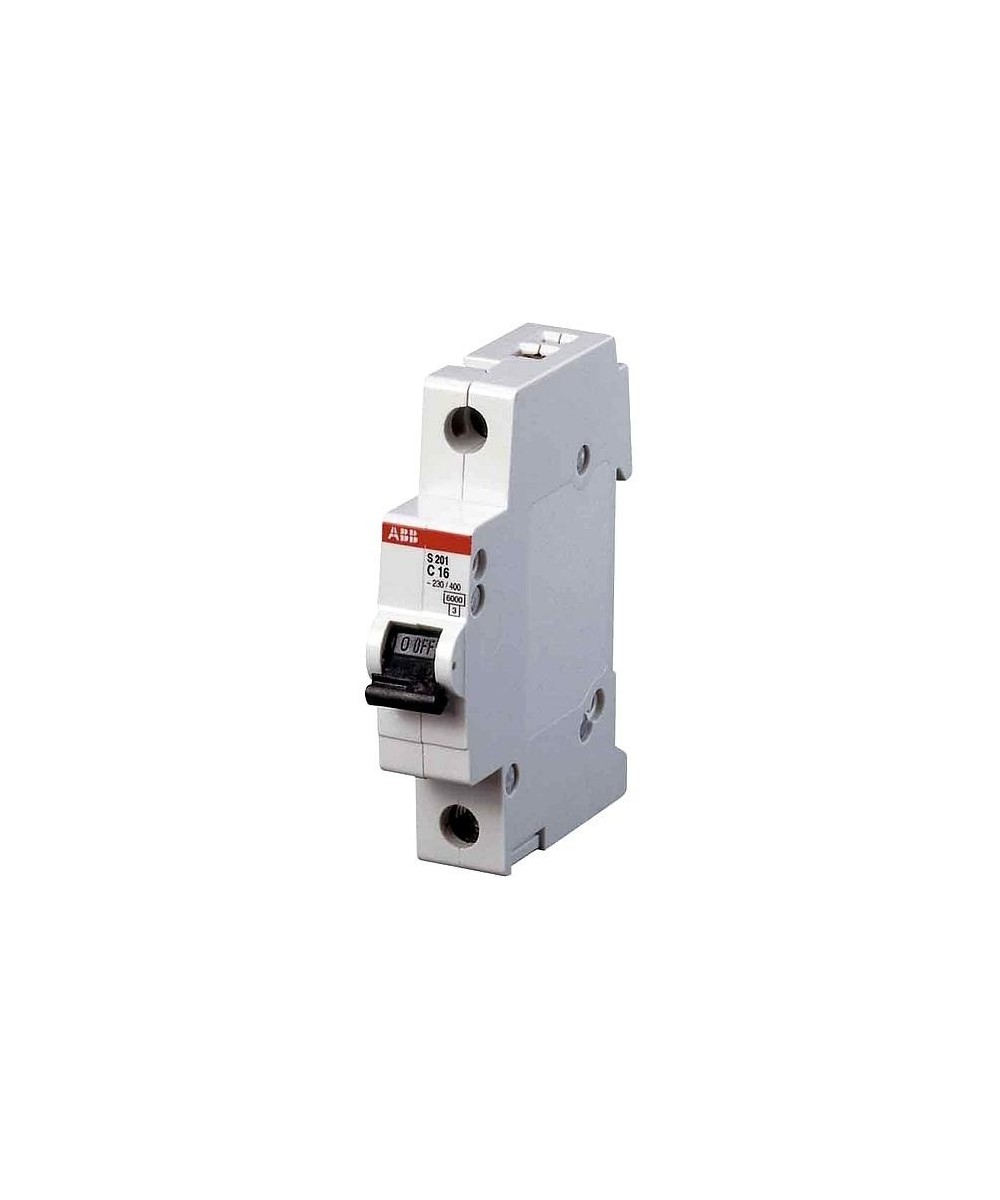

1x Interruptor de energía Breaker 10A

ó

1 x Interruptor de energía Breaker 20A
