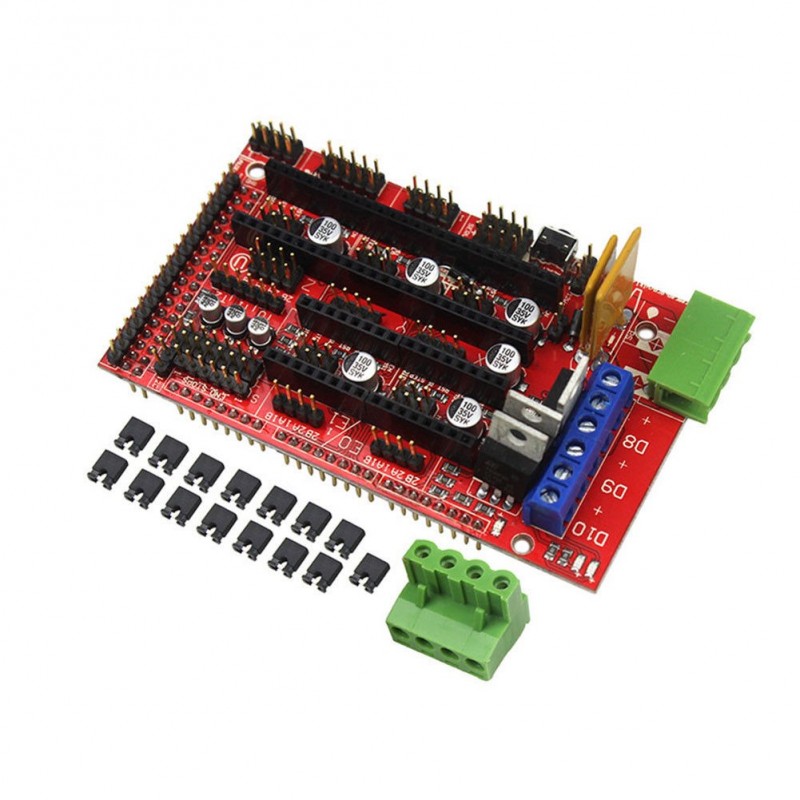

Controlador de Motores RAMPS 1.4 para Impresora 3D (DIY)

375 HNL
Impuestos incluidos

Controlador de impresora 3D para RAMPS 1.4 REPRAP MENDEL PRUSA para Arduino

Cantidad

Descripción:

RAMPS es la abreviatura de “RepRap Arduino Mega Pololu Shield” y es el Shield más utilizado en el mundo para construir Impresoras 3D DIY. RAMPS ha sido diseñado para integrar toda la electrónica necesaria para una impresora 3D RepRap en un pequeño tamaño y a un bajo costo. RAMPS es un Shield para Arduino Mega, aprovechando el poder del Mega y deja espacio para futuras expansiones. Su diseño modular permite insertar Drivers PaP (A4988 o DRV8825) y el control electrónico para un extrusor, por lo que es sencillo reemplazar partes, realizar mejorar y hacer expansiones. Adicionalmente se pueden añadir más Shields siempre y cuando RAMPS se coloque encima de los demás Shields. Ideal para desarrollar proyectos como Impresora 3D, Router CNC, Cortador Láser, Cortadoras Láser, Brazo robótico y hasta una Máquina Pick&Place.

El shield Ramps permite manejar 5 motores paso a paso (pap/stepper) de forma independiente (X, Y, Z, E0 y E1). Es compatible con los drivers para motores paso a paso Pololu A4988 (Allegro) o los DRV8825 (Texas Inst.), el A4988 puede manejar motores paso a paso de hasta 2A por bobina y microstepping de 1/16, el driver DRV8825 es más versátil pues ofrece hasta 2.5A por bobina y microstepping de hasta 1/32. Podemos configurar de forma independiente la resolución de microstepping de cada driver con los 3 jumpers correspondientes.

Para energizar el shield podemos utilizar fuentes de alimentación de 12 voltios. La capacidad de corriente de la fuente debe ser de aprox. 2 amperios por cada motor y 10A por el Heatbed, entonces si utilizamos 5 motores y 1 heatbed necesitaremos una fuente de 20 amperios. Recomendamos utilizar la fuente de alimentación 12V/20A


Especificaciones:

- Shield compatible con Arduino Mega y Due

- Versión 1.4

- 3 Mosfet para controlar Heater/Ventilador

- 3 Circuitos para termistor

- Fusible de 5A para mayor seguridad de componentes

- Fusible de 11A para el Heatbed

- Soporta hasta 5 Drivers A4988 o DRV8825

- I2C e SPI disponibles para expansiones (pantalla, memoria micro SD)

- Los mosfets pueden ser controlados por PWM

- Conectores Header permiten conectar motores, limit switchs, leds, etc.

- Led indicador de Heater ON

Enlaces de interés:

Pagina oficial Reprap Ramps

Incluye:

1x Controlador de motores para impresora 3D

EF2L5C5 SPSE4L4C5 SPSBE2L6C6
16 Artículos

Descargas

RAMPS_1-4manual

Descargas (497.82k)
