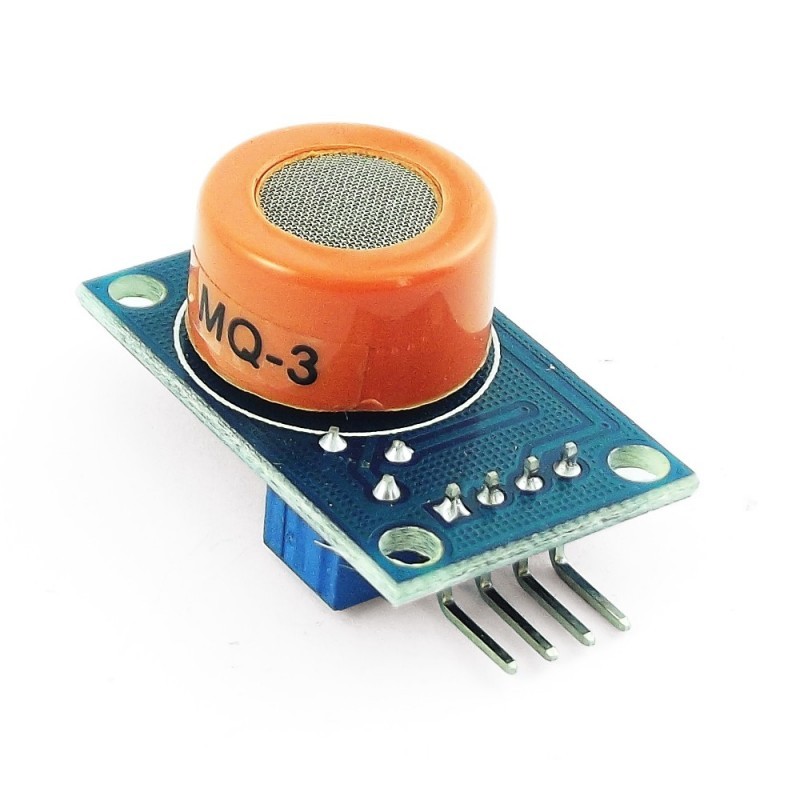

Sensor de Alcohol MQ-3

120 HNL
Impuestos incluidos

Este sensor detecta la concentración de alcohol en aire

Cantidad

Descripcion:

Este sensor detecta la concentración de alcohol en aire. Simplemente se conecta a una entrada analógica de un microcontrolador como Arduino y podremos medir la concentración de alcohol.

También tiene una salida digital que se calibra con un potenciómetro, esta salida tiene un led indicador.

Características del módulo:

1, utilizando un diseño de doble panel de alta calidad, con el indicador de energía y las instrucciones de salida de señal TTL;

2, la señal de conmutación que tiene un DO (TTL) de salida y la salida analógica SA;

3, señal válida de salida TTL es baja. (Señal de nivel bajo cuando la luz de salida se puede conectar directamente al módulo de microcontrolador o relé)

4, la tensión de salida analógica, mayor es la concentración más alta es la tensión.

5, para la detección de alcohol tienen una mejor sensibilidad.

6, hay cuatro orificios de los tornillos para facilitar la colocación;

7 Dimensiones del producto: 32 (L) x 20 (W) x 22 (H)

8, tiene una larga vida y estabilidad fiable

9, de respuesta rápida y características de recuperación

Propiedades electricas:

Voltaje de entrada: DC 5V Consumo de energía (corriente): 150 mA

Salida DO: TTL digitales 0 y 1 (0,1 y 5 V)

SA: 0,1-0 0,3 V (en relación a la contaminación), la concentración máxima de un voltaje de alrededor de 4V

Nota especial: Después de que se alimenta el sensor, necesita calentarse alrededor de 20S, los datos medidos se mantuvo estable, sensor de calor es un fenómeno normal, debido a que el alambre de calentamiento interno, si hace calor no es normal.

Pinout:

1, VCC: fuente de alimentación positiva (5 V)

2, GND: fuente de alimentación es negativo

3, DO: salida de la señal de conmutación TTL

4, AO: salida de señal analógica

Contenido:

1 x Modulo de Alcohol MQ-3

E1L2C5 SPSE4L3C3
32 Artículos

Descargas

DATASHEET_MQ-3

Descargas (54.73k)
