Tajeta de Desarrollo SMT32 HW-848 STM32F401

300 HNL
Impuestos incluidos

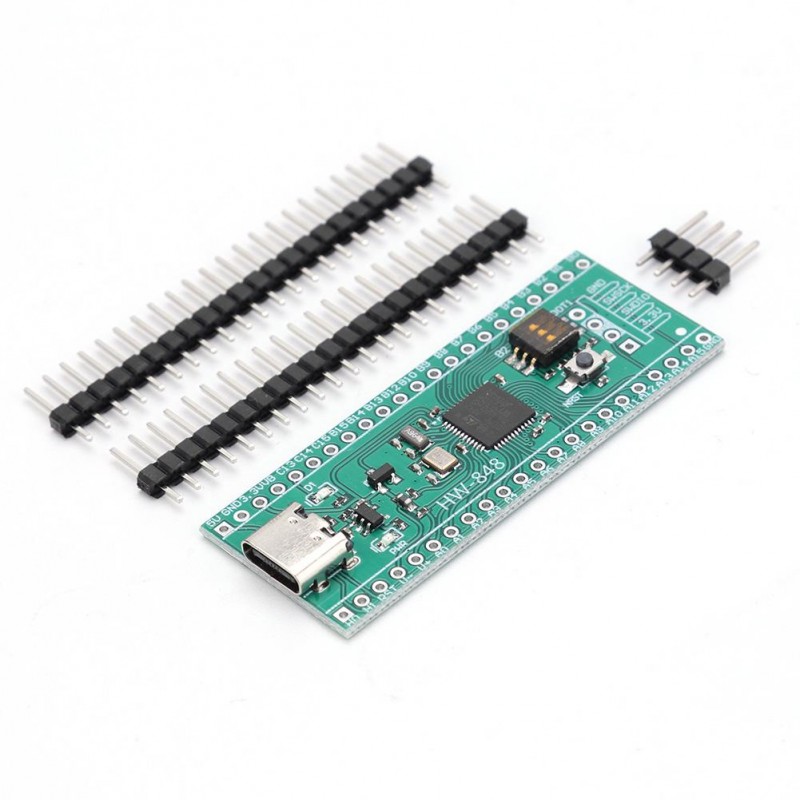

HW-848 STM32F401 Placa de desarrollo STM32F401CCU6 STM32F4

Cantidad

Descripcion:

Placa para desarrollo y prototipado sobre un microcontrolador ARM de 32 bits con ultra bajo consumo STM32F401CCU6. La placa tiene compatibilidad de forma con Blue Pill, pero tiene un núcleo de microcontrolador más moderno: ARM Cortex-M4.

La placa cuenta con todos los elementos necesarios para empezar a trabajar con este microcontrolador:

• 36 puertos GPIO, distribuidos a las almohadillas de contacto, emparejando el factor de forma con las tarjetas Blue Pill y el conector DIP-40;

• dos de cuarzo - 25 MHz para reloj central y 32768 Hz para reloj RTC;

• Estabilizador de tensión de 3,3V para proporcionar alimentación a la placa a partir de 5V;

• conector para conexión del programador SWD;

• Conector USB tipo C (conectado a la interfaz USB del hardware);

• botón de reinicio;

• dos LED;

• tres microinterruptores para la selección de los modos de carga del microcontrolador;

• Todos los pines del microcontrolador STM32F401CCU6 son tolerantes a la lógica de cinco voltios.

El firmware se puede hacer mediante un programador SWD, como ST-Link, o mediante un convertidor USB-UART. Si instala un cargador de arranque especial en el chip, también podrá instalar el chip a través del conector USB tipo C incorporado.

Características:

Microcontrolador usado: STM32F401CCU6

Núcleo: ARM Cortex-M4 de 32 bits

Tensión de alimentación de la placa: de 2,7 a 5V

Frecuencia de reloj máxima del chip: 84MHz

SRAM: 64Kb

Capacidad de memoria flash: 256 Kb

Número de pines GPIO: 36

Número de ADC: 1x 12 bits (16 canales)

Rango de temperatura de funcionamiento: de -40 °C a +125 °C

Dimensiones del tablero: 56x22 mm

contenido:

1 x Tarjeta de desarrollo SMT32
