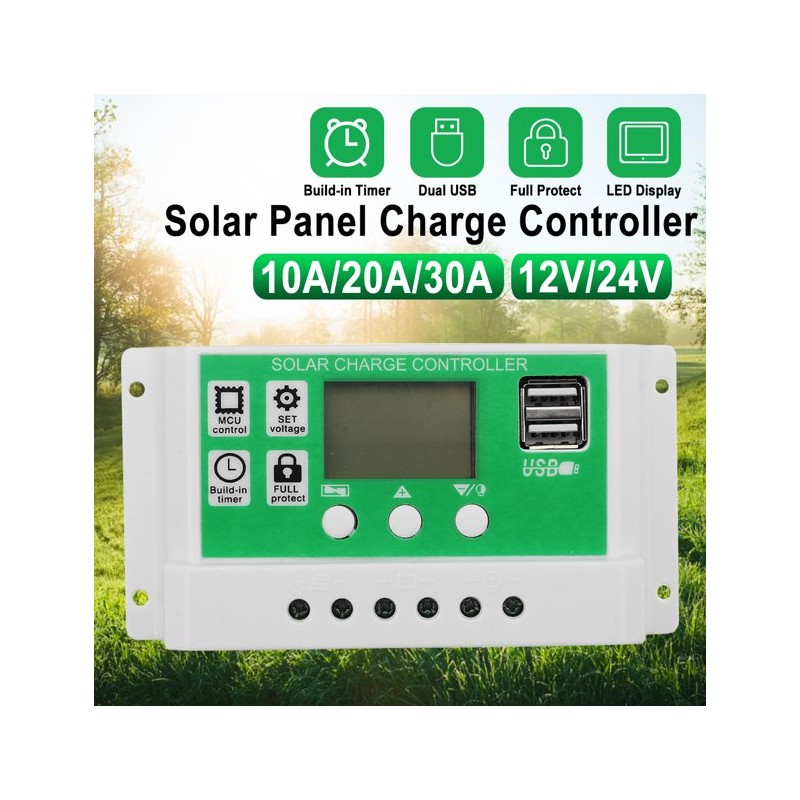

Controladores de Carga Solar 10A - 20A - 30A - 60A

28 $
Impuestos incluidos

Controlador de carga 12V 24V 10A / 20A / 30A / 60A PWM

Valor
Cantidad

Descripción

Muestra menos

Microcontrolador industrial incorporado.

Gran pantalla LCD, todos los parámetros ajustables.

Gestión de carga PWM de 3 etapas.

Protección incorporada contra cortocircuitos, protección contra circuitos abiertos, protección inversa, protección contra sobrecargas.

Salida USB dual, la corriente máxima de 2.5A, para soportar la carga del teléfono móvil.

Protección de corriente inversa doble mosfet, baja producción de calor.

.

Especificación del controlador 10A:

Voltaje nominal: 12/24 V autoadaptativo

Corriente clasificada: 10A

Pmax y Voc aplicables en un sistema solar de 12 V: 130 W, 15-25 V

Pmax y Voc aplicables en un sistema solar de 24 V: 260 W, 30-50 V

Voltaje máx. De PV: 50 V

Potencia de entrada máx. De PV: 120W (12V), 240W (24V)

Ecualización: 14,4 V

Carga de flotación: 13,7 V (predeterminado, ajustable)

Parada de descarga: 10,7 V (predeterminado, ajustable)

Reconexión de descarga: 12,6 V (predeterminado, ajustable)

Carga de reconexión: 13 V

Voltaje de luz abierta: panel solar 8V (luz de retardo)

Voltaje de luz cercana: panel solar 8V (retardo de apagado de luz)

Salida USB: salida USB de 2 vías, 5 V / 2 A (máx.)

Autoconsumo: <10mA

Temperatura de funcionamiento: -35-60 ℃

Tamaño: 133,5 mm x 70 mm x 35 mm

.

.

Especificación del controlador 20A:

Voltaje nominal: 12/24 V autoadaptativo

Corriente clasificada: 20A

Pmax y Voc aplicables en un sistema solar de 12 V: 260 W, 15-25 V

Pmax y Voc aplicables en un sistema solar de 24 V: 520 W, 30-50 V

Voltaje máx. De PV: 50 V

Potencia de entrada máxima de PV: 260W (12V), 520W (24V)

Entrada solar máxima:

Batería de 12V, la más alta de 23V

Batería de 24 V cuando la más alta de 46 V

Ecualización: 14,2 V

Carga de flotación: 13,7 V (predeterminado, ajustable)

Parada de descarga: 10,7 V (predeterminado, ajustable)

Reconexión de descarga: 12,6 V (predeterminado, ajustable)

Carga de reconexión: 13 V

Voltaje de luz abierta: panel solar 8V (luz de retardo)

Voltaje de luz cercana: panel solar 8V (retardo de apagado de luz)

Salida USB: salida USB de 2 vías, 5 V / 2 A (máx.)

Autoconsumo: <10mA

Temperatura de funcionamiento: -35-60 ℃

De color negro

Tamaño: 133,5 mm x 70 mm x 35 mm

.

.

Especificación del controlador 30A:

Voltaje nominal: 12/24 V autoadaptativo

Corriente clasificada: 20A

Pmax y Voc aplicables en un sistema solar de 12 V: 390 W, 15-25 V

Pmax y Voc aplicables en un sistema solar de 24 V: 780 W, 30-50 V

Voltaje máx. De PV: 50 V

Potencia máxima de entrada de PV: 390W (12V), 780W (24V)

Entrada solar máxima:

Batería de 12V, la más alta de 23V

Batería de 24 V cuando la más alta de 46 V

Ecualización: 14,6 V

Carga de flotación: 13,7 V (predeterminado, ajustable)

Parada de descarga: 10,7 V (predeterminado, ajustable)

Reconexión de descarga: 12,6 V (predeterminado, ajustable)

Carga de reconexión: 13 V

Voltaje de luz abierta: panel solar 8V (luz de retardo)

Voltaje de luz cercana: panel solar 8V (retardo de apagado de luz)

Salida USB: salida USB de 2 vías, 5 V / 2 A (máx.)

Autoconsumo: <10mA

Temperatura de funcionamiento: -35-60 ℃

De color negro

Tamaño: 133,5 mm x 70 mm x 35 mm

.

.

Especificación del controlador 60A:

Modelo: 12 V 24 V auto 60A

Voltaje de entrada de Panel Solar máx.: 50 V

Corriente de carga máxima: 60 a

Corriente de descarga máxima: 60 a

Voltaje de carga: 14,4 V/28,8 V ajustable

Voltaje de Flotador: 13,8 V/27,6 V ajustable

Protección de bajo voltaje: 10,5 V/21 V ajustable

Reinicio de bajo voltaje: 12,6 V/25,2 V ajustable

Protección contra sobretensión de la batería: 15 V/30 V

Protección de conexión inversa de entrada: Sí (fusible)

Protección contra sobrecarga CC: sí, cada dos segundos para reiniciar

Modo de carga: PWM

Compensación de temperatura:-24mV/'C/-48mV/'C

Temperatura de funcionamiento:-20 °C-55 °C

Tamaño: 187*122*57mm

Peso: 570g

.

Conexión del sistema

1.Conecte la batería al regulador de carga más y menos.

2.Conecte el módulo fotovoltaico al regulador más y menos.

3.Conecte al consumidor al regulador de carga más y menos.

.

>> INSTRUCCIONES DE SEGURIDAD

1. Asegúrese de que su batería tiene suficiente tensión para que el controlador reconozca el tipo de batería antes de la primera instalación.

2.El cable de la batería debe ser lo más corto posible para minimizar las pérdidas.

3. El regulador es solamente conveniente para las baterías plomo-ácido: ABIERTO, AGM, GEL

No es adecuado para níquel metal hidruro, iones de litio u otras baterías.

4. El regulador de carga es solamente conveniente para los módulos solares de la regulación. Nunca conecte otra fuente de carga al regulador de carga.

.

>> CARACTERÍSTICAS DEL PRODUCTO

1. Micro controlador industrial.

2. Ajuste dominante, exhibición digital, función auto de la memoria.

3. Gerencia de la carga de 4 etapas PWM.

4. Protecciones de cortocircuito, las protecciones de circuito abierto, las protecciones reversas, las protecciones de la sobre-carga.

5. Protecciones de la corriente inversa del mosfet.

.

Contenido:

Escoger un valor

1 x controlador de carga solar PWM (10 / 20 / 30 o 60A escoger una opcion)

1 x manual
