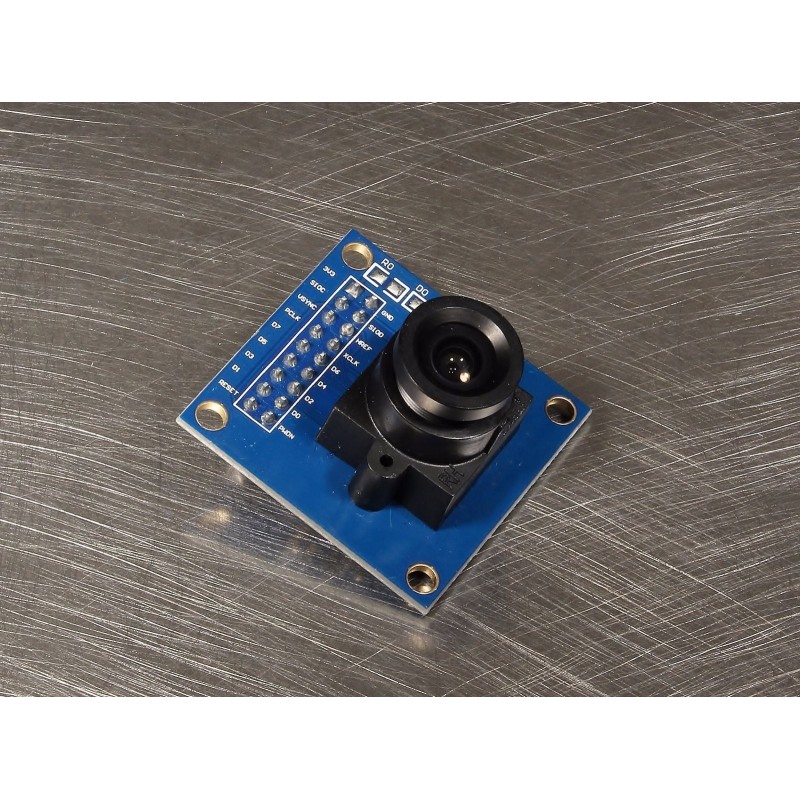

Modulo Camara OV7670 Compatible con Arduino

475 HNL
311 HNL Ahorre un 164 HNL
Impuestos incluidos

Cámara para arduino OV7670 VGA CMOS con interfaz I2C

Cantidad

Descripción:

El Módulo Cámara VGA OV7670 posee un sensor de imagen CMOS VGA OV7670 fabricado por Omnivision capaz de trabajar a un máximo de 30 FPS(cuadros por segundo) a una resolución de 640x480 píxeles (0.3MPx). El chip OV7670 es un SoC(sistema en chip) por lo que es capaz de realizar procesamiento de imágenes, como: control de exposición, gamma, balance de blancos, saturación de color, control de tono(hue). Estos parámetros son configurables mediante la interface SCCB(Bus de Control de Cámara Serial). El sensor incluye filtros propios de eliminación de ruido eléctrico, fixed pattern noise(FPN), smearing, blooming, etc.

Especificaciones:

- Voltaje de Operación: 3.3V DC

- Consumo de energía: 60mW/15fpsVGAYUV

- Corriente Sleep: <20uA

- Transmisión de datos en paralelo (8 bits)

- Interface de control estándar SCCB, compatible con I2C.

- Necesita una frecuencia de 8MHz.

- Lente óptico de 1/6 pulgadas

- Ángulo de visión (FOV): 25 grados

- Resolución: 640x480 VGA

- Sensibilidad: 1.3V / (Lux-sec)

- Ratio Señal-Ruido (SNR): 46 dB

- Rango Dinámico: 52 dB

- Modo de vista: Progresivo

- Lente de alta calidad F1.8/6mm

- Formatos de Salida: Raw RGB (8 digit), RGB (GRB 4:2:2, RGB 565/555/444), YUV (4:2:2) y YCbCr (4:2:2)

- Máximo refresco de cuadro: 30 FPS VGA

- Exposición electrónica: 1 a 510 filas

- Covertura de pixel: 3.6um x 3.6um

Funcionalidades:

- Alta sensibilidad en ambientes de poca iluminación.

- Bajo voltaje, adecuado para aplicaciones portátiles

- Formatos de imagen: VGA, CIF (hasta CIF 40x30)

- VarioPixel, usado para sub-samplig.

- Funciones automáticas: Control automático de exposición (AEC), Control Automático de ganancia (AGC), Balance automático de blancos (AWB), Filtro pasa banda automatico (ABF), Calibración  automática de nivel de negro (ABLC).

- Parámetros configurables: Saturación de color, Tono (hue), gamma, sharpness (mejora de bordes) y anto-blooming.

- ISP incluye reducción de ruido y corrección de defectos.

- Compatible con luz LED y strobe

- Soporta escalamiento

- Corrección de sombra de lente.

- Autodetección de Flicker (50/60 Hz)

- Autoajustes de nivel de saturación (UV)

Enlaces de interés:

Tutorial

Tutorial Arduino

Librería para enviar los datos con Arduino a la PC (Serial)

Librería Framegrabber

Librería para enviar imágenes a la PC

Librería para mostrar imágen en pantalla TFT (Mega 2560)

Incluye:

1 x Modulo Camara OV7670 Compatible con Arduino

E3L1C4 SPSE13L3C3
21 Artículos

Descargas

Datasheet

Descargas (856.1k)

SCHEMATIC

Descargas (20.76k)

PINOUT

Descargas (81.75k)

DATASHEET_OV7670_(V1.4)

Descargas (738.26k)
